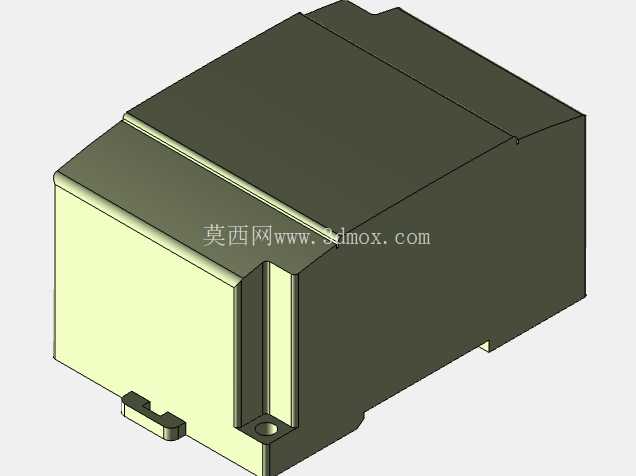

三菱FX1S系列小型可编程控制器外观结构

这款小型可编程控制器的三维结构还原，完全围绕实际工控场景的安装、接线、运维需求搭建，没有多余的装饰性设计，所有外观特征都对应实际产品的功能边界。从结构设计逻辑来看，外壳采用上下扣合的分体式结构，上盖为深色调阻燃工程塑料材质，表面做细微磨砂处理，避免现场积灰后留下明显擦拭痕迹，同时提升手持安装时的摩擦力；下基座为浅米黄色工程塑料，与上盖的扣合缝做了错位止口设计，能够阻挡车间环境中的粉尘、切削液飞沫从接缝渗入内部电路板，防护等级适配多数工业现场的非恶劣暴露安装场景。

从安装适配维度看，模型完整还原了产品的安装固定特征：底部预留的标准DIN导轨卡扣结构，能够直接卡装在电气柜内通用的35mm标准导轨上，卡扣的弹性行程、卡合深度都和实物一致，建模时特意保留了卡扣的让位间隙，模拟实际安装时的按压卡入、拨动拆卸的操作空间；基座侧面预留的螺丝固定孔位，也对应了螺丝安装的孔距、沉头深度，既可以支持导轨快装，也能满足需要防震动的螺丝固定安装需求，两种安装方式的兼容设计，覆盖了从小型设备内嵌安装到大型电气柜排布的不同场景。

在实际应用场景中，这类小型PLC多用于单机自动化设备的逻辑控制，比如小型输送线的启停逻辑、半自动装配工位的动作时序、小型包装设备的流程控制，也可作为大型设备的分布式IO从站使用，负责就近采集现场传感器信号、输出执行器驱动指令。模型还原的外壳侧面的接线端子让位槽，对应实物上的输入输出端子排位置，建模时预留的端子区域高度、宽度，完全匹配实际端子排的安装尺寸，能够直接对接端子排的三维模型，完成整个电气柜的布线排布设计；外壳上的轻微凸起棱边，并非装饰结构，而是内部电路板的固定柱对应的加强筋，既能够提升外壳的结构强度，避免安装拧紧螺丝时外壳变形，也能在内部形成隔离腔，将强电接线区域和弱电控制区域做物理分隔，减少电磁干扰对控制信号的影响。

从外形尺寸边界来看，这款PLC的整体长宽高比例完全参照实物测绘还原，宽度方向对应10点IO的机型尺寸，没有多余的扩展模块接口凸起，属于FX1S系列的基础款型，整体体积紧凑，适合在空间有限的小型设备电控箱内安装；外壳边角做了小圆角过渡，避免安装时划伤操作人员的手部，也能减少边角磕碰导致的外壳碎裂风险；正面预留的铭牌粘贴区域为平整平面，没有多余的结构凸起，方便粘贴点位标识、设备编号标签，和现场运维的标识需求匹配。

建模过程中，对外壳的分模线位置也做了精准还原，分模线沿外壳侧面的棱边布置，不会出现在产品正面的可视区域，兼顾了生产工艺的可行性和外观的整洁度；底部的散热缝隙结构，对应实物的对流散热通道，缝隙的宽度、间距都做了等比例还原，既保证内部电路板工作时的空气对流散热，也能防止较大的金属碎屑、杂物从缝隙掉入内部造成短路。这类结构还原的三维模型，主要用于电气柜布局设计时的干涉检查、设备整体外观的装配验证，也可用于工控教学场景的结构展示，帮助设计人员提前确认安装空间、接线空间是否充足，避免实际装配时出现元件干涉、接线操作空间不足的问题。
