龙门式三轴物料搬运执行机构

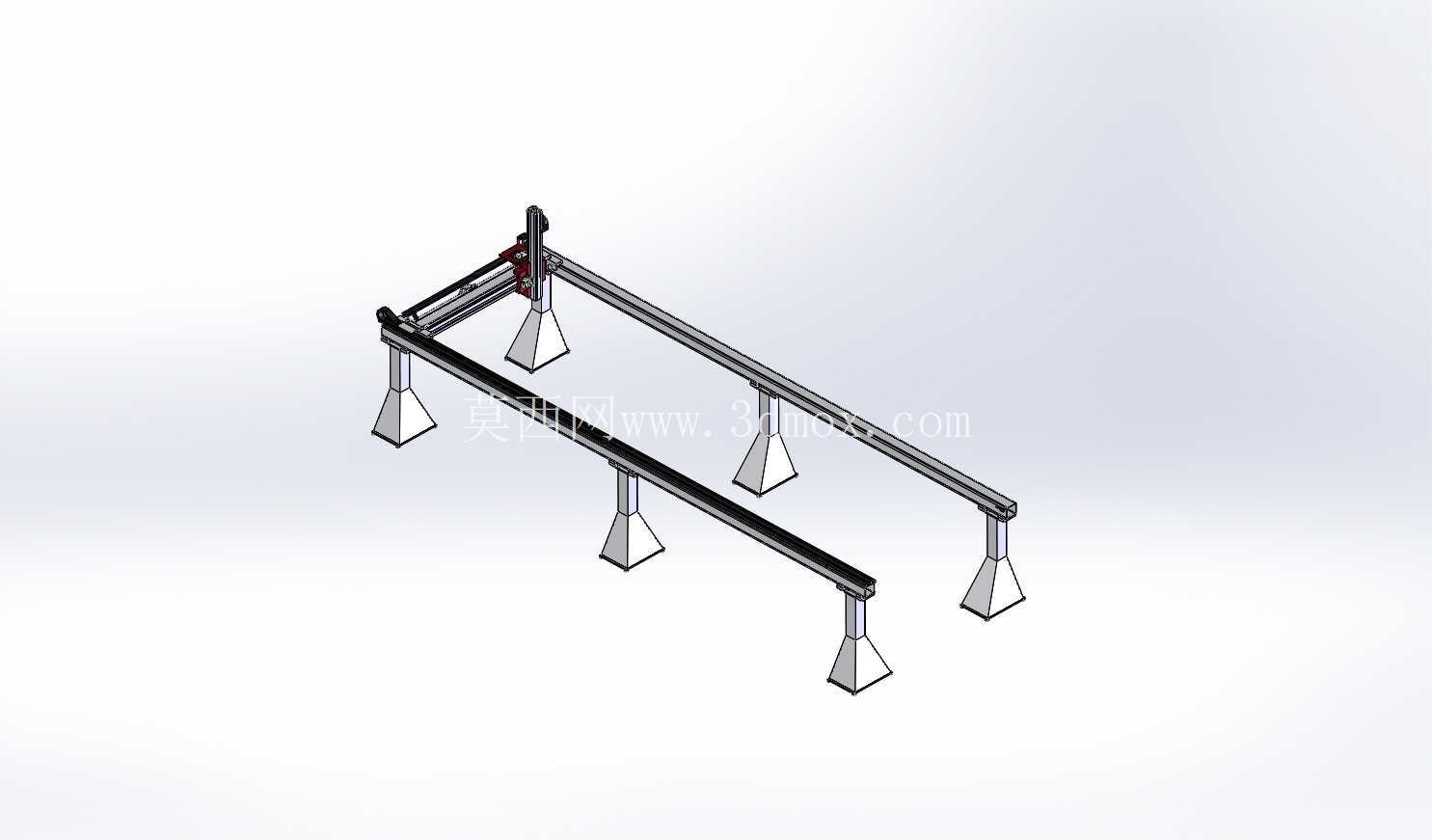

　　这套三轴执行机构的核心应用场景集中在车间内固定工位间的物料转序环节，常见于机加工单元的上下料对接、装配线侧边的工件转运、仓储区域的轻型料箱码放场景，相比关节型机器人，它的运动路径更可控，在长距离直线输送场景下的重复定位精度波动更小，不会出现关节臂外伸过长带来的挠度变形问题。从结构布局来看，它采用双平行主梁作为X轴的运动支撑，主梁下方通过带方形安装底板的可调支腿落地固定，支腿的高度可以根据现场地面的水平度做微调，避免主梁安装后出现倾斜导致滑块运动卡滞，两个主梁的平行度公差在安装时需要控制在0.1mm/m以内，否则跨接在两根梁上的运动横梁会出现别劲的情况，加速导轨滑块的磨损。

　　Y轴运动组件横跨在两根X轴主梁上方，通过同步带或者齿轮齿条的传动方式沿着X轴方向做长距离往复移动，横梁本身采用铝合金型材拼接设计，在保证整体刚性的前提下尽可能降低自身重量，减少X轴传动组件的负载，Z轴滑块组件挂载在Y轴的移动滑座上，可以沿着Y轴做横向移动，同时自身具备垂直方向的升降行程，三个轴的运动配合可以覆盖一个长方体范围内的所有点位，满足平面范围内任意位置的物料取放需求。设计过程中优先考虑了运动组件的负载匹配，Z轴的末端可以加装气动夹爪、真空吸盘等不同的取料执行件，适配不同材质、不同重量的工件搬运，比如机加工场景下的金属毛坯件、装配线上的塑料壳体、包装环节的纸箱都可以通过更换末端执行件来适配。

　　安装边界方面，整套机构的支腿安装底板需要通过膨胀螺栓固定在硬化的水泥地面上，地面的承载能力需要满足整套设备自重加上最大搬运物料重量的总和，避免运行过程中出现机构晃动；X轴主梁的长度可以根据现场的输送距离灵活调整，单段标准型材的长度为6米，更长的场景可以通过型材拼接实现，但拼接位置需要额外加装支撑支腿，避免长跨度下主梁出现下挠变形；Y轴的有效行程由两根X轴主梁之间的间距决定，设计时需要预留出滑座运动的极限位置缓冲空间，两端要安装硬限位块和光电限位开关，防止滑座超程脱轨。

　　日常运行过程中，导轨和传动部件需要定期补充润滑脂，避免在高速往复运动下出现干摩擦，Z轴的垂直运动组件因为要承受负载的重力作用，需要加装抱闸装置，防止断电情况下滑块下坠造成设备或者工件损坏。这套机构的运动逻辑简单，调试难度比多关节机器人低很多，普通的设备维护人员经过简单培训就可以完成点位调试和日常维护，非常适合用在生产节拍固定、搬运路径重复度高的场景，相比人工搬运可以大幅降低重复劳动强度，同时避免人工搬运过程中出现的工件磕碰损伤问题，在3C电子装配、小型五金件加工、食品包装等行业的生产线中都有很高的适配性。在结构细节处理上，所有的运动线缆都采用拖链收纳，避免运动过程中线缆被拉扯磨损，拖链的弯曲半径需要匹配线缆的最小弯曲要求，长时间运行下也不会出现线缆内部线芯折断的问题；各个轴的传动端都设置了张紧调节机构，同步带或者齿条的啮合间隙可以根据使用情况随时调整，保证长期运行后的传动精度不会出现明显衰减。
