FRC机器人用超声波传感器安装固定支架

在FRC竞赛机器人的结构搭建体系中，传感器的安装可靠性直接影响整机感知系统的工作稳定性，这款适配MB1040 LV-MaxSonar-EZ4超声波传感器的安装支架，正是针对80/20工业铝型材框架的安装场景设计的专用固定结构件。从实际赛事应用的角度来看，机器人在赛场完成自动路径导航、障碍物距离检测、对位停靠等动作时，超声波传感器需要保持稳定的安装姿态，不能因为机器人高速移动、碰撞、机构振动出现角度偏移或者松动，否则会直接导致检测数据失真，影响自动阶段的任务完成率，这款支架的设计完全围绕这一核心需求展开。

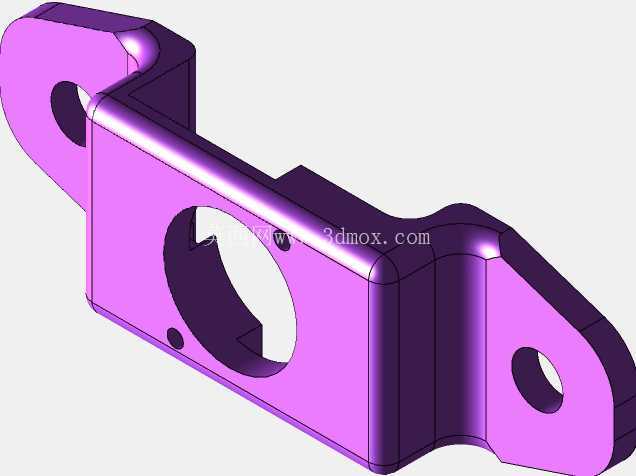

从结构功能特性来看，支架主体采用一体化折弯式的板状结构，中间开设的大尺寸圆形镂空区域刚好匹配MB1040超声波传感器的探头外径，传感器装入后探头端面可以完全露出，不会被支架结构遮挡超声波的发射与接收路径，保证检测波束的覆盖范围不受影响。圆形镂空旁侧的小定位孔，对应传感器本体上的安装定位柱，装配时可以直接卡入定位，避免传感器在支架内出现周向转动，不需要额外打胶或者增加复杂的压紧结构就能完成传感器的固定，装配效率很高。支架两端延伸出的带孔安装耳，是专门适配80/20系列铝型材的安装槽设计的，安装孔的孔径匹配常用的型材配套螺栓规格，安装耳的折弯高度刚好让支架固定在型材上之后，传感器的探头端面和型材表面保持足够的安全距离，不会和型材上的其他安装件、走线槽产生干涉。

设计思路上，这款支架没有采用多余的冗余结构，整体壁厚均匀，适合采用钣金折弯或者3D打印的方式快速加工，完全符合FRC竞赛场景下零件快速迭代、小批量制作的需求。支架的所有折弯处都做了圆角过渡处理，既可以避免加工过程中出现应力集中导致的零件开裂，也能防止装配时尖锐的边角划伤操作人员或者损坏传感器的连接线材。在安装边界的设计上，支架的整体长度控制在刚好覆盖传感器安装位+两端型材固定位的尺寸，不会过多占用铝型材上的安装空间，给其他机构、传感器的安装预留出足够的位置；支架的宽度和传感器本体宽度匹配，不会向两侧突出过多，避免机器人在移动过程中支架剐蹭到场地上的障碍物或者其他机器人部件。

从实际装配的角度考量，这款支架的安装流程非常简便，只需要先将传感器卡入支架中间的圆形安装位，通过定位孔确认安装方向正确之后，再用螺栓穿过两端安装耳的孔位，将支架整体固定在铝型材框架的预设位置即可，不需要额外设计复杂的调节机构，因为在FRC机器人的传感器布局中，超声波传感器的安装角度通常在结构设计阶段就已经通过型材安装位的选定确定好了，这种一体化的固定支架可以直接保证传感器的安装角度精度，省去了现场调试时反复调整角度的步骤。另外，支架的结构设计也兼顾了走线需求，传感器的连接线可以从支架和型材之间的空隙引出，不会被支架压住导致线材破损，也不会因为线材的拉扯导致传感器移位。

在赛场实际使用场景中，这种专用支架相比通用的万能安装座，抗振动性能更好，因为支架和型材、传感器之间都是刚性连接，没有多余的活动间隙，机器人在快速加速、急停、碰撞的时候，传感器的位置不会发生偏移，检测数据的稳定性更高。同时，支架的结构重量很轻，不会给机器人增加过多的负载，对于FRC竞赛中严格的整机重量限制来说，这种轻量化的专用结构件比厚重的通用安装件更有应用优势。针对80/20型材框架的安装适配性，也让这款支架可以直接在采用该系列型材搭建的机器人上通用，不需要针对每台机器人的框架结构重新设计安装位，减少了结构设计的重复工作量。
