标准落地式网络服务器机柜结构设计

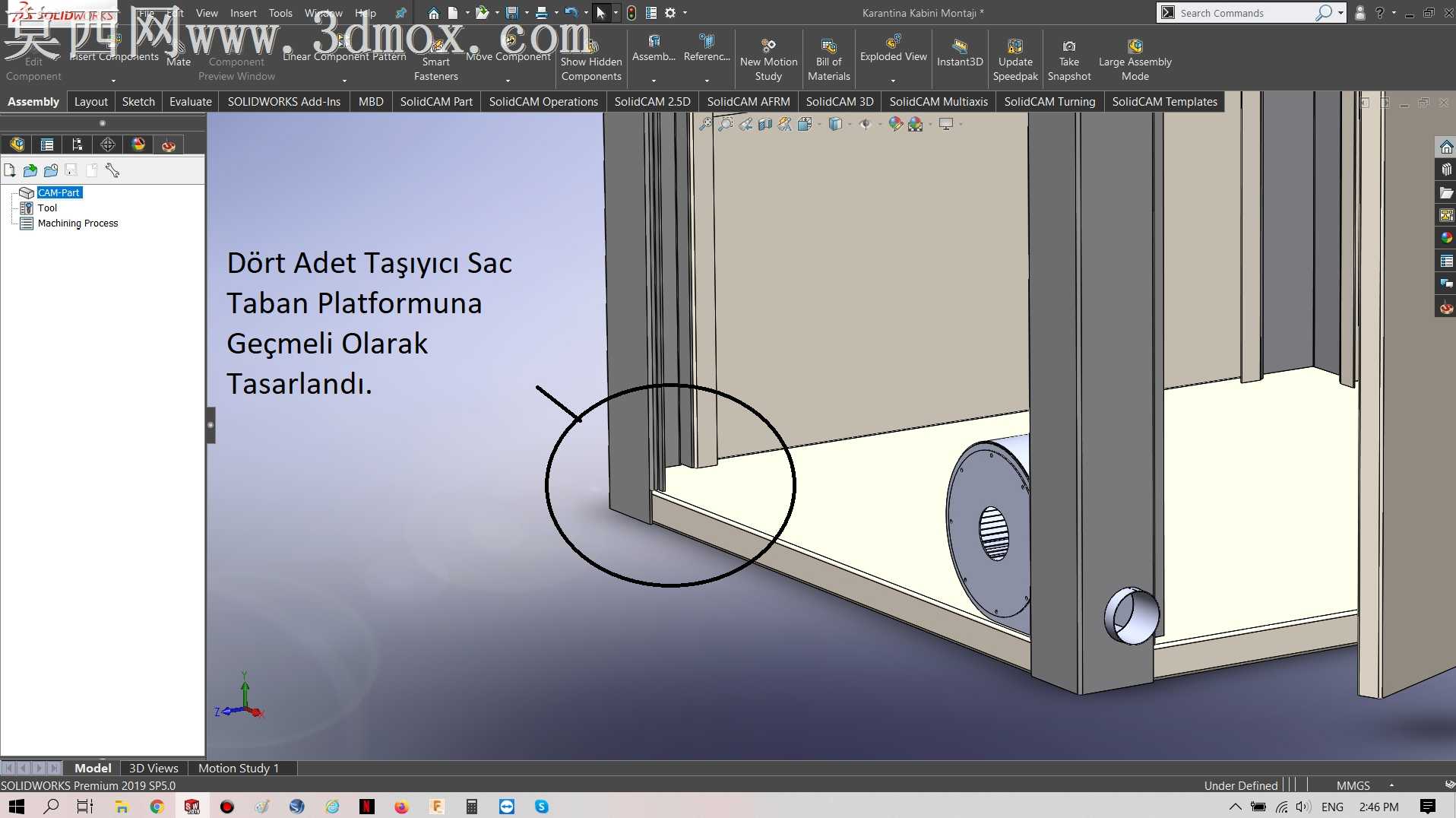

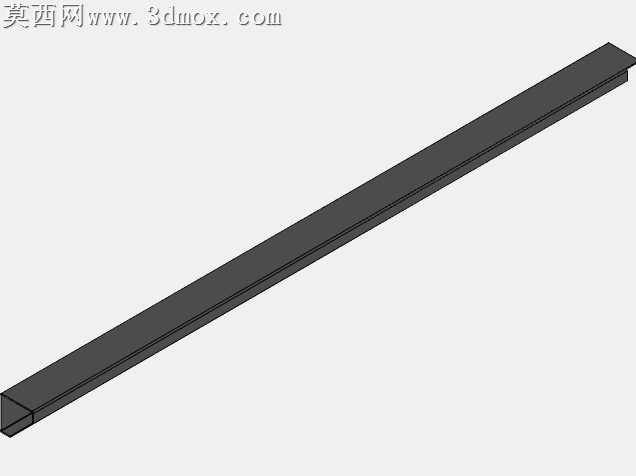

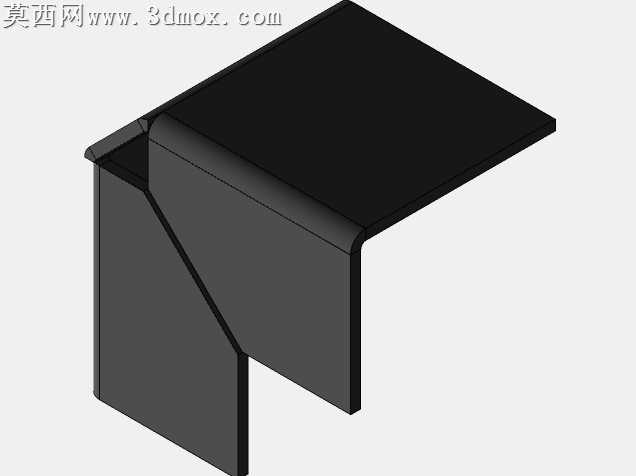

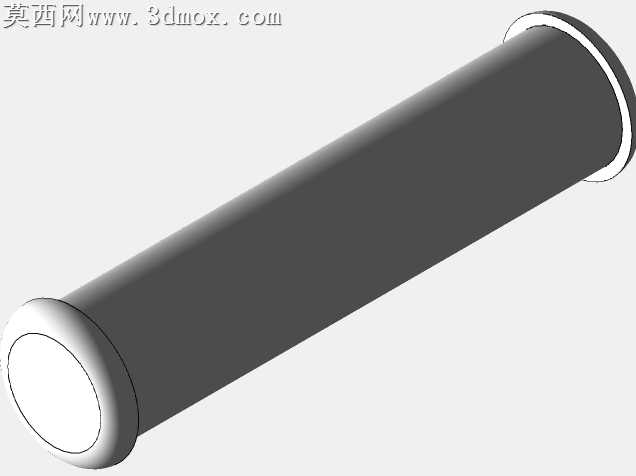

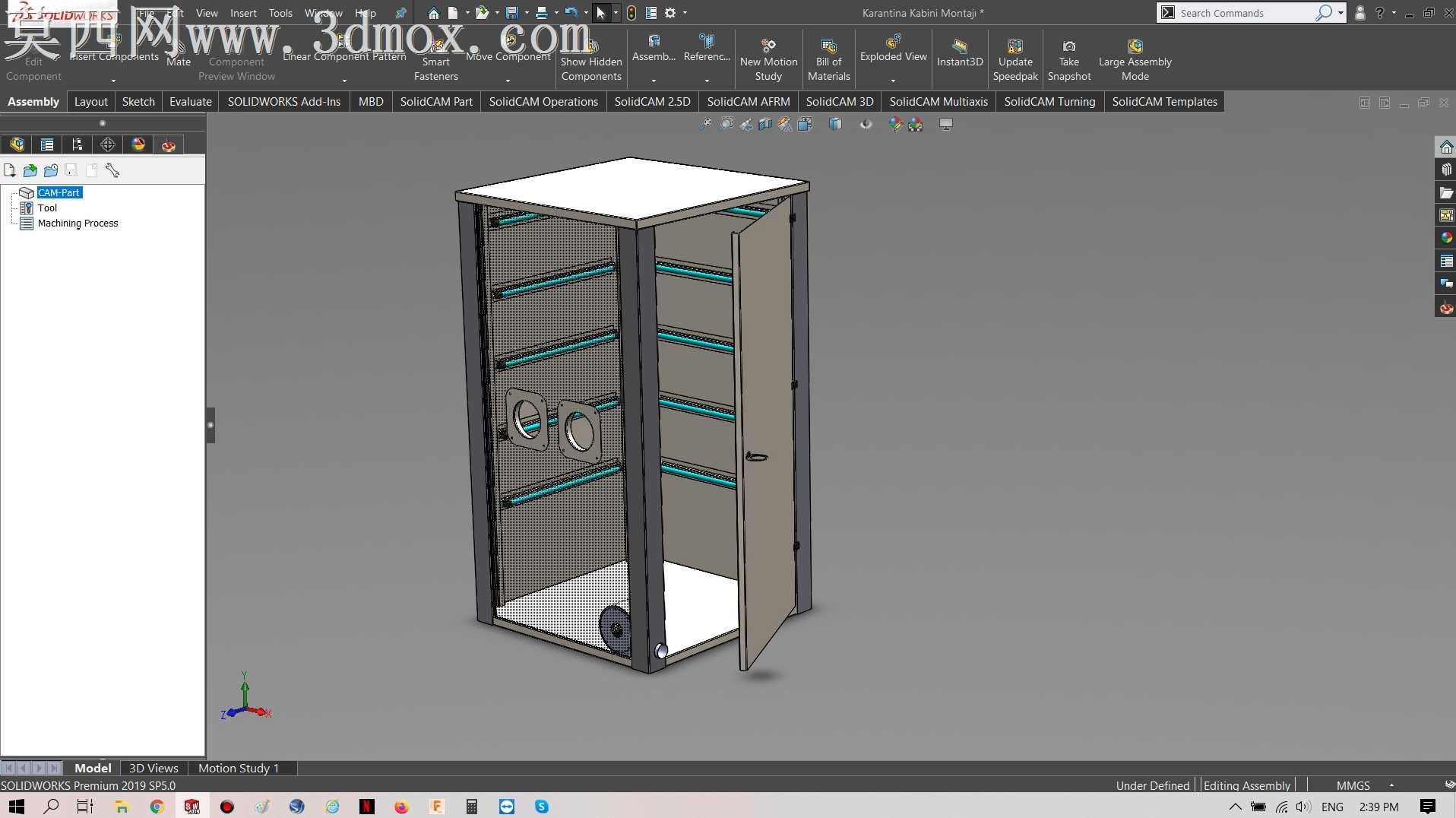

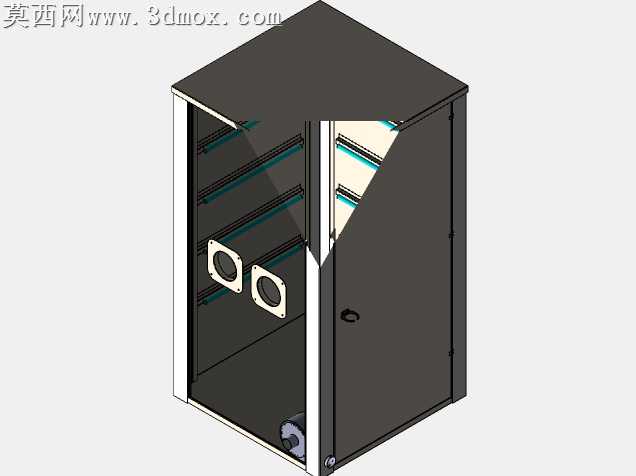

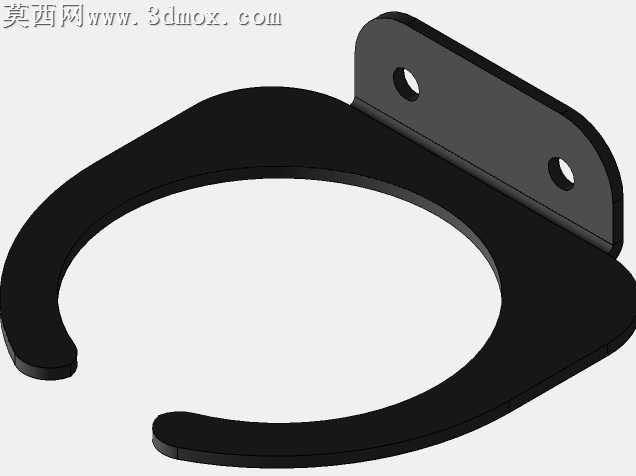

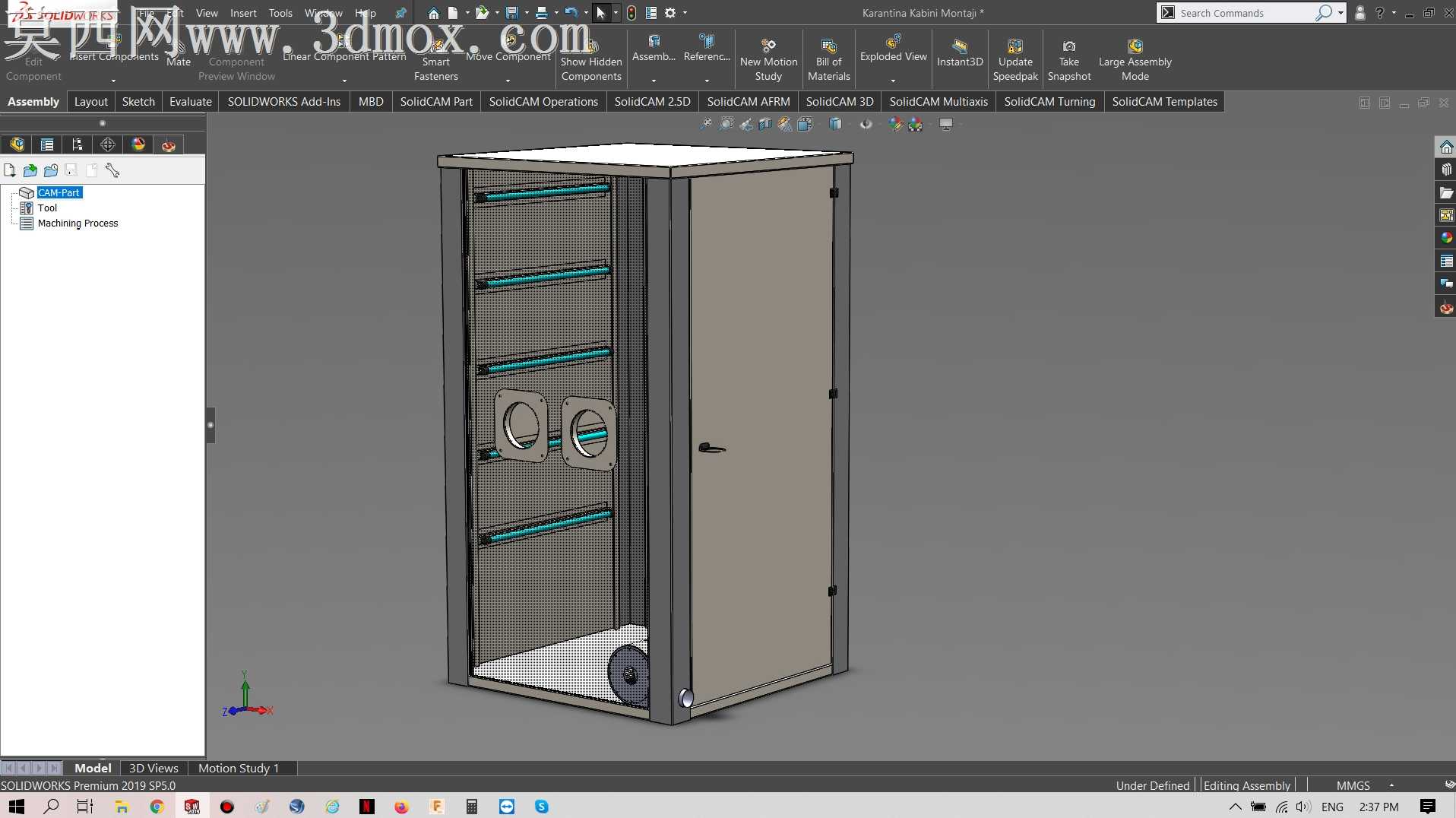

本作品为标准落地式网络服务器机柜三维设计，采用SolidWorks完成全参数化建模，整体遵循19英寸标准机柜安装规范，适配主流服务器、交换机、路由设备的安装需求。建模过程中严格遵循钣金加工工艺逻辑，对机柜的各个组成部件进行独立参数化绘制，包含机柜主框架、前后门板、侧面板、内部安装立柱、层板托架、走线槽、底部移动脚轮、顶部封板等完整结构件。模型渲染阶段采用哑光金属钣金材质模拟机柜主体的冷轧钢板质感，门板部分区分实体钣金区域与通风网孔区域，网孔区域采用半透明金属网材质还原真实机柜的通风散热结构，门板上的观察窗采用透明亚克力材质搭配金属包边，还原真实设备的视觉效果。结构设计上，机柜内部设置多档可调节安装位，可根据设备安装需求灵活调整层板与安装立柱的高度，侧面板采用快拆式结构设计，方便后期设备维护与线路布设，前门配置带锁把手结构，保障设备存放的安全性，底部配置重载脚轮与支撑脚，既满足机柜短距离移动移位的需求，也可通过支撑脚实现机柜的水平固定，避免运行过程中产生晃动。设计过程中充分考虑机柜的散热需求，前门、后门均设置大面积通风网孔结构，内部预留充足的走线空间与散热风道空间，可适配机架式散热风扇、PDU电源模块等标准配件的安装，各个部件的连接位置预留标准安装孔位，完全匹配实际钣金加工的折弯、冲压、装配公差要求，模型装配过程中添加完整的配合约束，可实现门板开合、侧面板拆装的运动仿真，直观展示机柜的装配逻辑与使用方式，整体结构紧凑合理，符合通讯机房、数据中心服务器机柜的实际使用标准，可直接用于钣金加工生产参考、机房布局方案演示、设备安装模拟等场景。
