壁挂式紧凑金属电气防护柜体设计

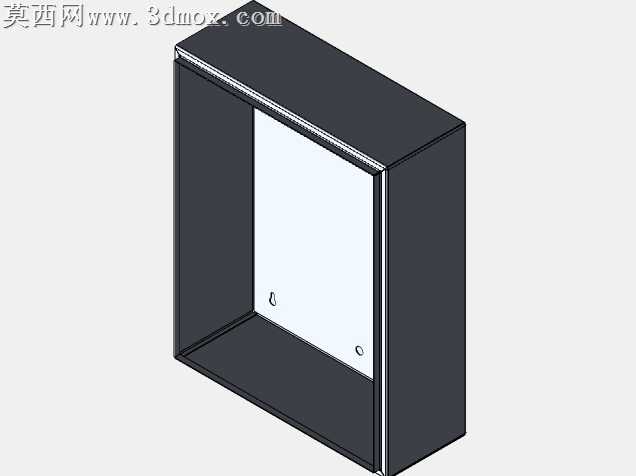

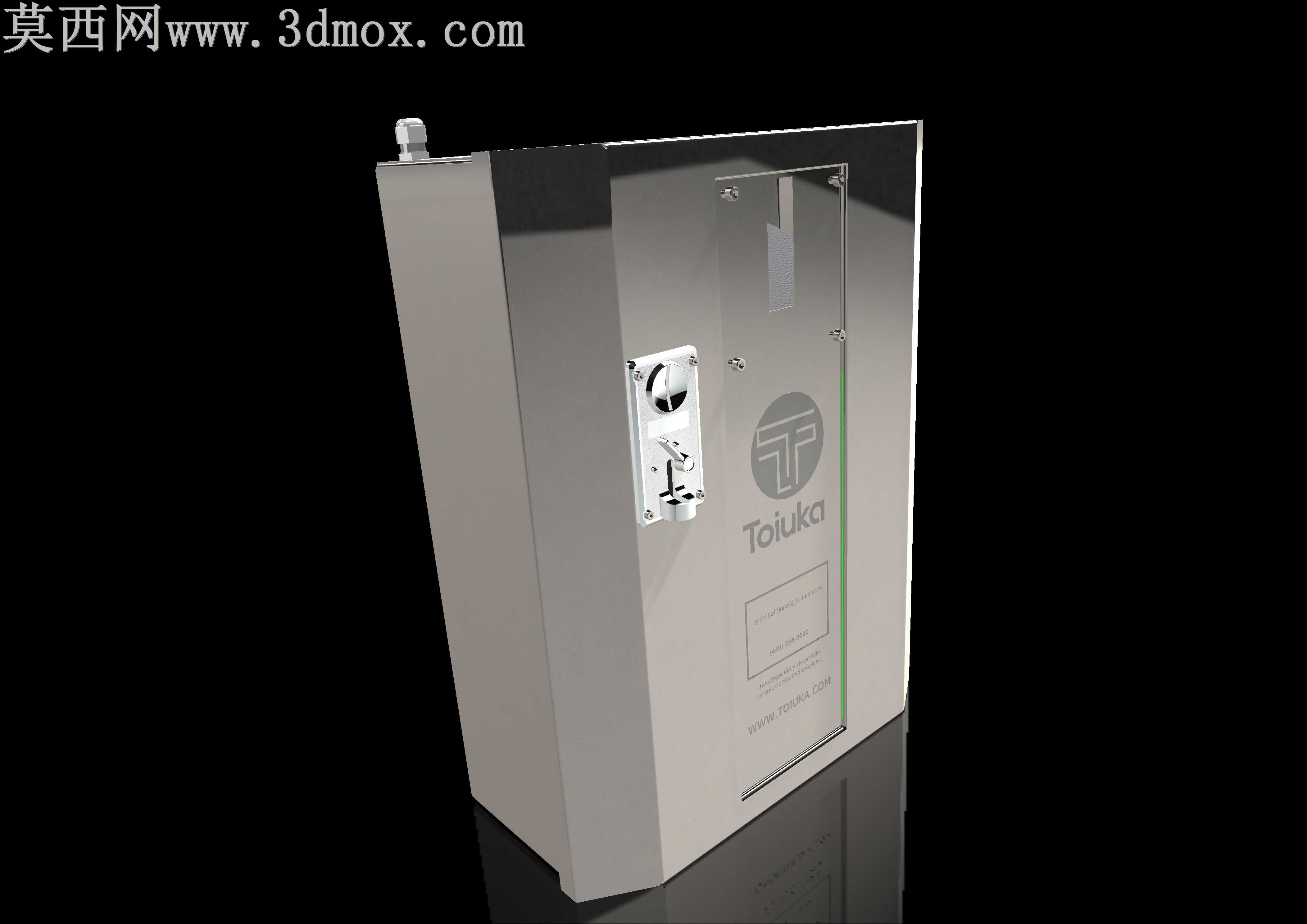

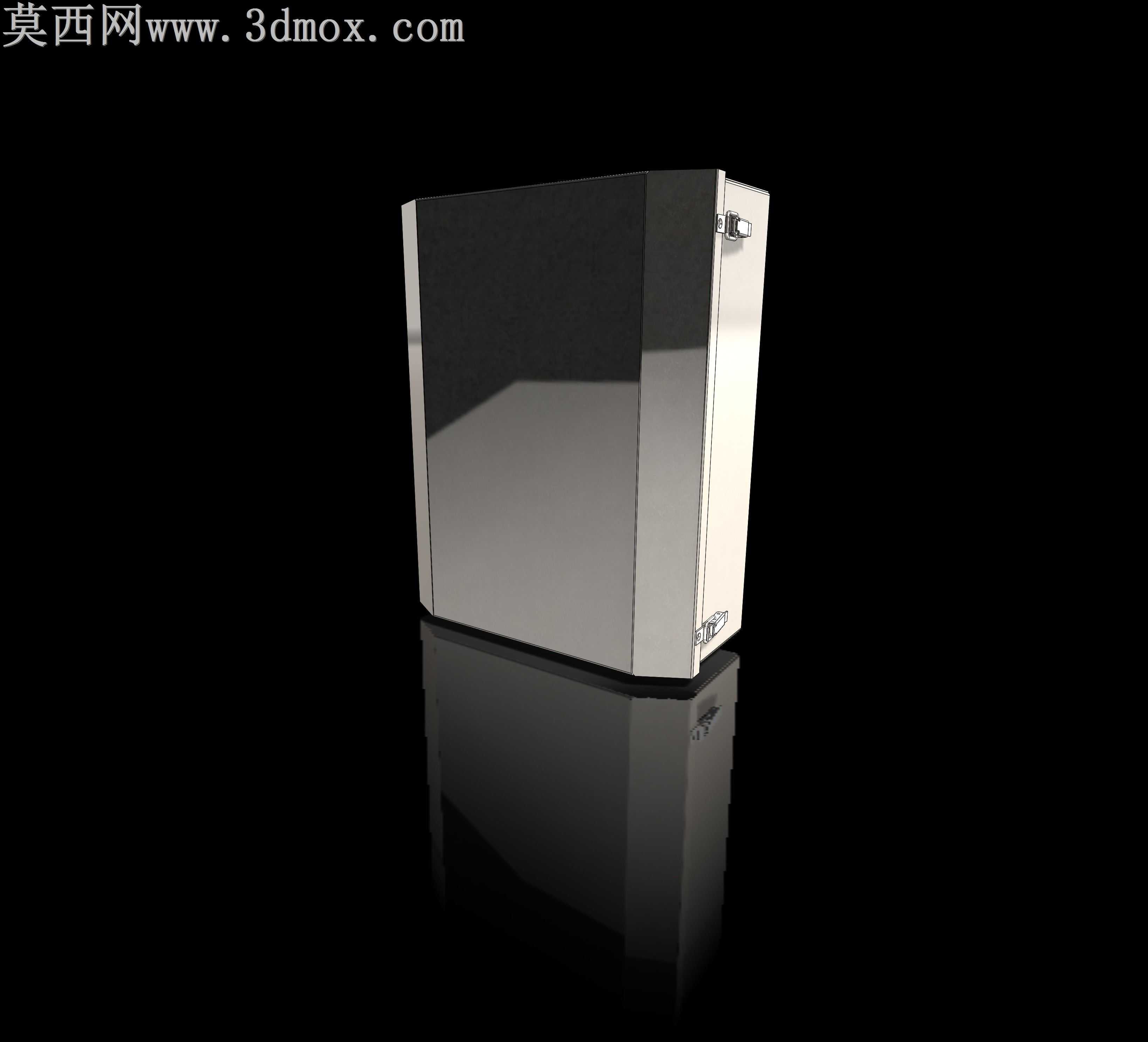

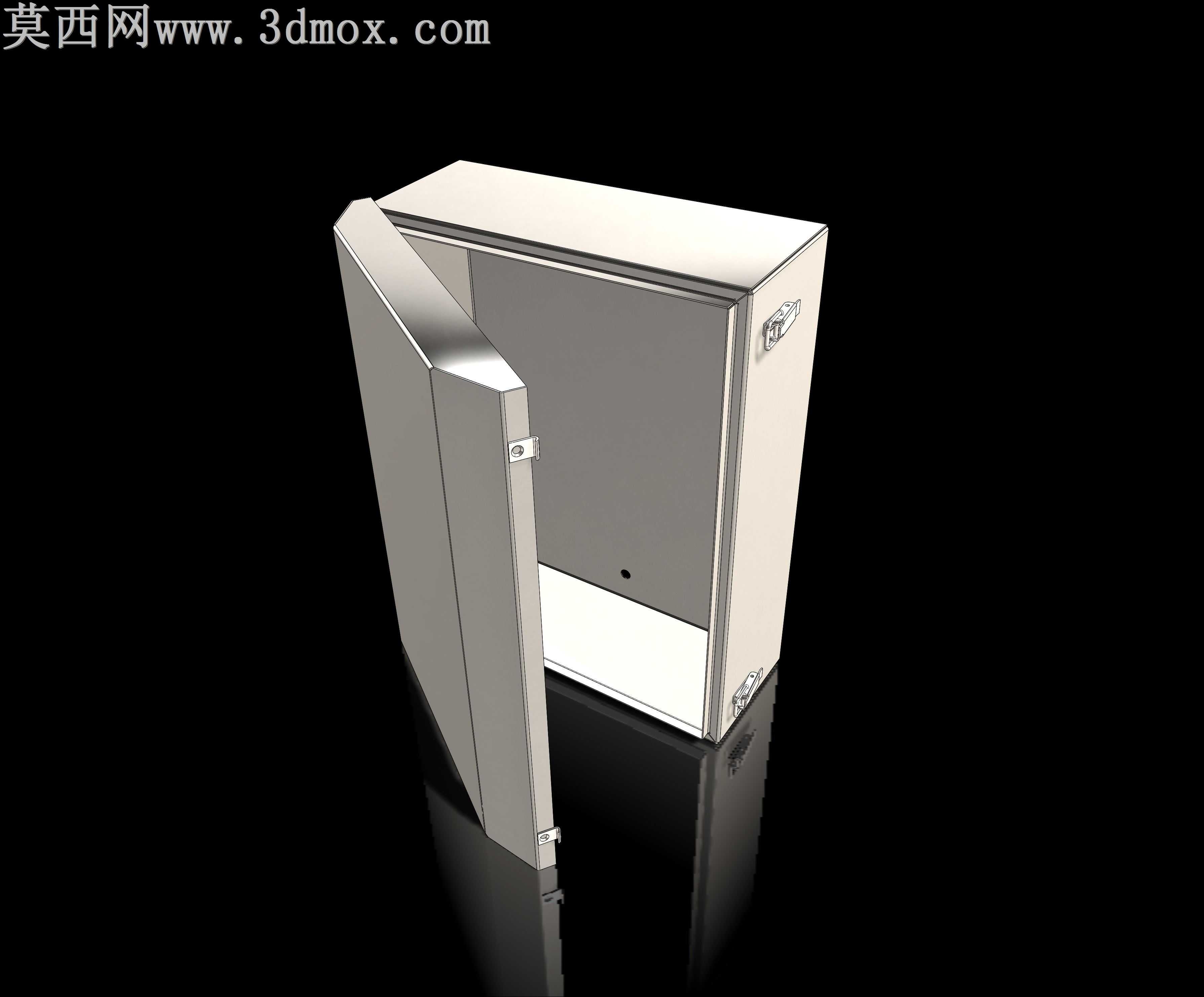

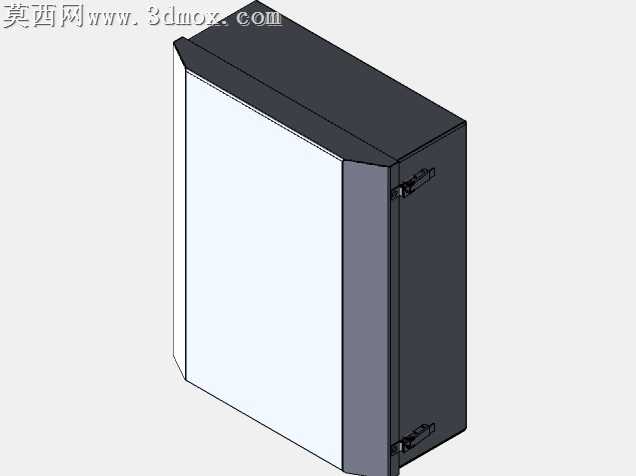

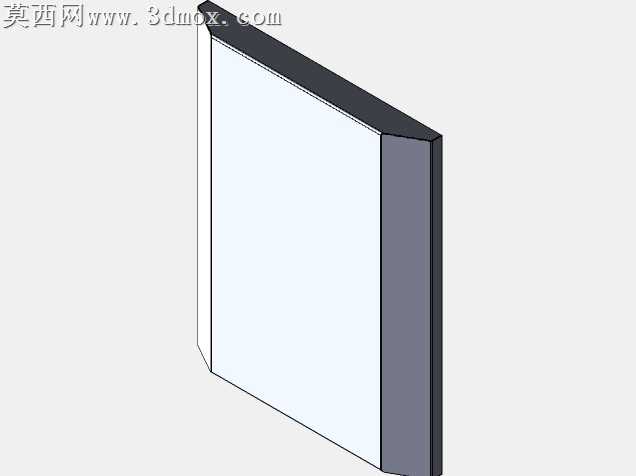

本作品为壁挂式紧凑防护柜体的三维设计成果，建模阶段采用参数化特征建模思路，先通过草图绘制柜体整体外轮廓的基准线，确定长宽高的紧凑比例以适配小空间壁挂安装需求，再依次拉伸生成柜体主壳体、门板、内部安装背板等基础实体，针对门板与柜体的连接部位，单独构建合页安装位的精准结构，预留合页螺丝孔位与转动间隙，保证门板开合的顺畅度，同时在门板侧边设计锁具安装槽位，匹配柜体闭合后的锁紧需求。材质设置上，柜体主体赋予拉丝不锈钢材质，调整金属材质的反射率与粗糙度参数，模拟真实不锈钢板材的哑光金属质感，边缘处做轻微倒角处理避免尖锐棱角，柜体底部设置白色封边结构，赋予哑光工程塑料材质，与金属主体形成材质区分，提升视觉层次感。渲染阶段采用影棚级布光方案，主光源从侧上方打亮柜体正面与开启的门板，补光弱化柜体暗部死黑区域，添加地面反射效果模拟光滑展示台面的倒影，突出柜体的立体轮廓与金属质感。结构设计上充分考虑壁挂安装的实用性，柜体背部预留壁挂安装孔位，内部设置平整的安装背板用于固定电气元件，门板内侧做折边强化处理提升整体结构强度，闭合后门板与柜体接缝均匀，具备基础的防尘防护能力，整体结构紧凑无冗余设计，在有限的外形尺寸内最大化内部可用安装空间，适配小空间内的电气元件安装防护场景，建模过程中所有配合部位均做公差预留，保证实际生产加工时各部件可顺利装配，合页转动部位无干涉，锁具安装后可正常锁紧闭合。
