紧凑型FRC2015控制系统集成测试平台

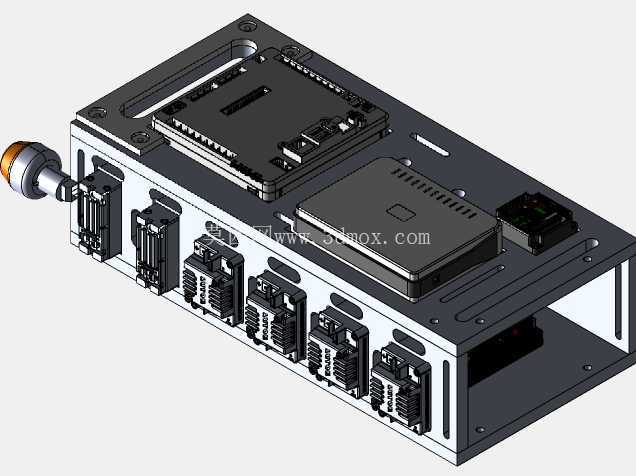

　　从结构设计来看，整个平台采用一体化金属基座作为承载主体，基座上预留了多组标准化安装位，可直接固定FRC2015系列的核心控制板、电源管理模块、信号转接模块，不需要额外加工转接板，所有安装孔位都匹配对应组件的固定尺寸，安装时直接用标准紧固件即可完成固定，基座侧面排布了多组快插式通讯接口，接口位置做了等间距排布，相邻接口之间预留了足够的插拔操作空间，不会出现插头干涉导致无法插拔的问题，基座一端预留了外接电源输入接口的安装位，接口突出基座端面的尺寸经过严格核算，既保证外接插头能完全插合，又不会因为突出过多在搬运过程中发生磕碰损坏。在机器人竞赛电控系统调试、小型工业控制单元预验证场景中，这类紧凑型集成测试平台的实用价值非常突出，它不需要搭建分散的台架，就能完成整套控制组件的通电测试、信号通断校验、负载模拟匹配等核心工作，很多电控调试人员在正式装机前，都会依托这类集成平台完成所有子模块的功能验证，避免装机后排查问题耗费大量拆装时间。

　　设计思路上完全围绕紧凑集成、快速测试的核心需求展开，没有冗余的结构设计，基座上的开槽一方面是为了减轻整体重量，方便测试过程中移动搬运，另一方面是为内部走线预留空间，所有模块之间的连接线可以顺着基座的走线槽排布，不会出现线缆杂乱堆积在模块表面影响散热的问题，平台上的核心控制板安装位做了下沉处理，控制板安装后表面和基座上表面基本齐平，既可以避免控制板边缘被磕碰，也能让插拔控制板上的接线端子时受力更稳定。

　　从安装边界来看，整个平台的长宽尺寸适配常规测试工作台的摆放需求，不需要占用过大的台面空间，底部平整，可以直接放置在防静电工作台面上，也可以通过基座边角的安装孔固定在专用测试架上，固定孔位的间距适配通用工业铝型材的安装标准，不需要额外定制安装支架。实际使用过程中，测试人员可以直接在这个平台上完成所有控制信号的输入输出测试，外接传感器、执行器的信号模拟，电源模块的带载能力测试，不需要把各个模块分散固定在不同位置，所有测试接线都可以在平台上完成规整，排查线路问题时不需要翻找杂乱的飞线，能大幅提升电控调试的效率。

　　平台上的各个模块安装位都做了定位设计，更换同系列不同版本的控制模块时不需要重新调整安装位置，直接替换即可完成固定，适配多轮测试过程中的模块迭代需求，接口排布顺序按照常规电控系统的接线逻辑设置，电源接口、通讯接口、信号输入输出接口按功能分区排布，接线时不会出现接口混淆的问题，也方便测试人员快速识别对应接口功能。基座采用金属材质加工，本身具备一定的电磁屏蔽能力，能减少测试过程中外界电磁信号对控制模块的干扰，保证测试数据的准确性，同时金属基座的散热性能优于塑料基座，长时间通电测试时，模块产生的热量可以通过基座快速传导散发，不会出现局部积热导致模块工作异常的问题。
