三螺旋炮塔传动结构三维设计

项目分类:通讯工具类 发布时间:2026-01-21 ID:1129294
  • 三螺旋炮塔传动结构三维设计
  • 三螺旋炮塔传动结构三维设计

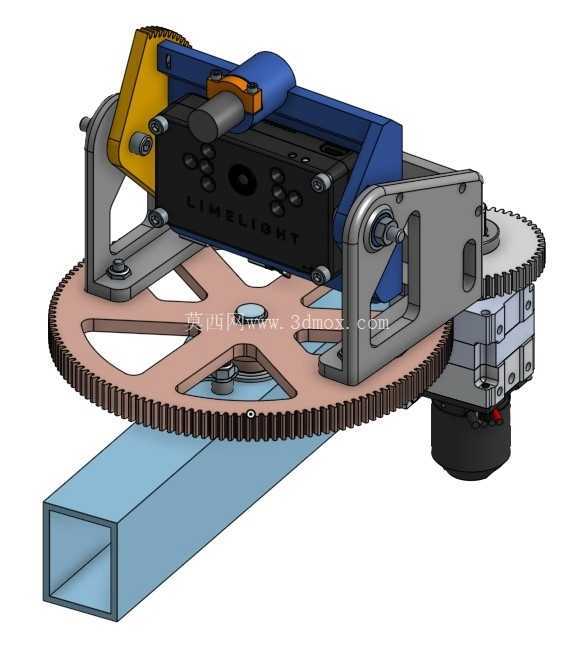

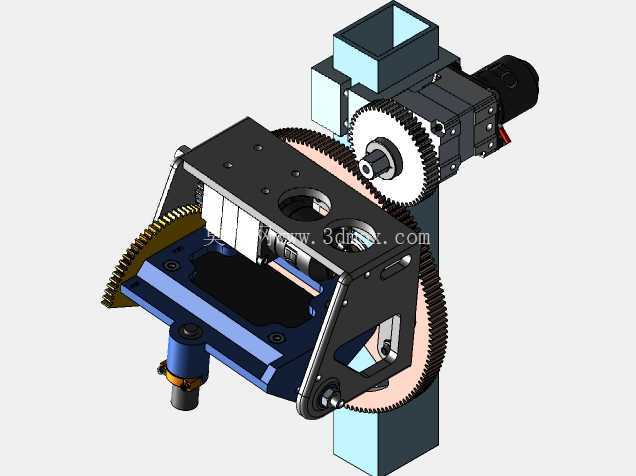

  该结构为三螺旋构型的炮塔回转俯仰集成传动单元,核心应用于需要多自由度姿态调整的定向载荷搭载场景,可承载对应规格的功能模块完成水平周向回转与俯仰角度调整动作,适配户外固定点位、移动载具搭载等多类安装工况,在需要定向信号收发、角度可调载荷布设的场景中可直接作为核心承载传动部件使用。从结构布局来看,整套机构采用侧置驱动的布局形式,动力输入端集成减速驱动单元,通过一级直齿轮啮合将动力传递至大直径回转齿圈,该齿圈与回转支架固连,可带动整个俯仰承载架完成360度水平周向转动,齿圈采用分段式啮合设计,啮合侧预留足够的侧隙调整空间,可通过支架上的偏心安装孔调整驱动齿轮与大齿圈的啮合中心距,补偿加工与装配带来的误差,避免卡滞或啮合间隙过大导致的回差问题。

  俯仰调节部分采用集成式框架结构,承载架为双侧板支撑构型,两侧板通过定位销与紧固螺钉连接为刚性整体,中间预留载荷安装平面,平面上加工有对应规格的安装螺纹孔与定位销孔,可直接适配对应尺寸的功能载荷模块,无需额外加工转接板;俯仰驱动轴集成在承载架下部,通过铜套与回转支架连接,轴端设置限位结构,可限制俯仰角度在合理工作区间内,避免过转导致的线缆缠绕或结构碰撞。设计过程中优先考虑了载荷受力的传递路径,水平回转的受力全部通过大齿圈下方的支撑立柱传递至安装基座,承载架的受力通过双侧板均匀传递至俯仰轴,再分散到回转支架的支撑筋位上,整套结构没有受力冗余的薄弱环节,在额定载荷下不会出现结构形变超差的问题。

  安装边界方面,整套机构的底部安装面为方形立柱结构,立柱端面加工有四个安装固定孔,可直接通过螺栓与安装基座连接,安装时需保证基座平面的平面度公差不超过0.1mm,避免齿圈安装偏斜导致的啮合不均匀;水平方向的最大回转半径由大齿圈的外径决定,安装时需在齿圈外围预留不小于10mm的安全间隙,避免转动过程中与外围结构发生剐蹭;俯仰方向的运动包络需根据搭载的载荷尺寸单独核算,在最大俯仰角度下,载荷尾部与回转支架的最小间隙预留了5mm的安全距离,常规尺寸的载荷模块不会出现运动干涉。

  细节设计上,驱动单元的安装座采用可调式结构,安装腰型孔的长度可满足齿轮啮合侧隙0.1-0.3mm的调整需求,装配时可通过塞尺测量啮合侧隙,调整到位后再紧固安装螺栓;所有转动配合面均设计有润滑脂加注通道,日常维护时可直接通过注油嘴加注润滑脂,无需拆解结构即可完成保养;线缆布设路径预留了专用的穿线孔,从承载架中心穿过回转立柱中心引出,可避免转动过程中线缆被拉扯磨损。整套结构的零部件加工工艺性良好,大部分结构件采用板材铣削加工即可成型,齿轮采用标准滚齿工艺加工,没有特殊工艺要求的异形零件,加工成本可控,装配流程简单,普通装配工人按照装配工艺指引即可完成整套机构的组装调试,装配后无需复杂的调校即可满足使用精度要求。在实际使用过程中,该结构的回转精度可控制在0.5度以内,俯仰角度调节精度可达0.3度,完全满足常规定向载荷的姿态调整精度要求,结构刚性可承受12级风力下的载荷冲击,不会出现结构变形或精度漂移的问题。
