125X50规格气动执行元件结构设计

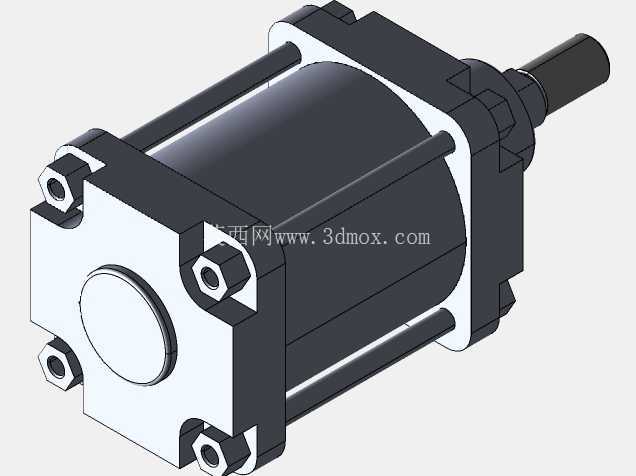

　　在轻工包装、电子装配、小型工装夹具的气动回路搭建场景里，这类缸径125mm、行程50mm的紧凑型气缸是非常常见的执行端部件，很多做非标自动化的结构工程师在做工位压装、短行程推料、夹具夹紧动作选型时，都会优先考虑这类安装尺寸紧凑、输出力足够的方形端盖气缸。从结构设计逻辑来看，这款气缸采用了四拉杆锁紧的端盖固定方式，四根沿缸筒周向均布的拉杆穿过前后端盖的安装孔，通过端部的六角螺母施加预紧力，既可以保证缸筒与端盖之间的密封面压紧力均匀，避免压缩空气泄漏，也能在气缸长期往复动作时承受活塞运动带来的交变冲击，相比铆接端盖的气缸，拉杆式结构后期拆解维护更换密封件也更方便，适合车间现场的快速维保作业。

　　端盖部分做了加厚的安装凸台设计，四个角的安装孔做了沉头处理，既可以从前端穿螺栓直接固定在设备安装板上，也可以配合法兰附件做侧面安装，安装边界上，缸体主体的方形截面边长和缸径匹配，总长度在50mm行程缩回状态下不会占用过多的设备内部空间，伸出状态下活塞杆的外露长度刚好匹配行程，不会因为杆过长导致侧向受力弯曲。活塞杆部分做了表面硬化处理，伸出端的轴径匹配常规的气缸连接附件尺寸，可以直接安装Y型接头、浮动接头或者压头，不需要额外做转接件，能减少设计阶段的零件选型工作量。

　　从功能特性来说，这款气缸适配常规的0.4-0.7MPa工厂压缩空气气源，在0.6MPa工作压力下可以输出足够的轴向推力，满足短行程大出力的工位需求，前后端盖内部都设计了缓冲气槽，在活塞运行到行程端点时可以形成气垫缓冲，减少活塞撞击端盖产生的噪音和振动，提升气缸的使用寿命。在做三维建模的时候，这类气缸的建模重点要还原清楚安装孔的位置度、拉杆的分布尺寸、活塞杆的伸出长度公差，因为这些尺寸直接影响到设备整体装配时的干涉检查，很多新手工程师在调用标准气缸模型时容易忽略安装孔的沉头深度，导致装配时螺栓长度选型错误，或者端盖和安装板之间出现间隙。另外缸筒部分的外壁做了光滑的圆柱面设计，既可以配合磁性开关支架安装磁感应开关，检测活塞的伸出缩回位置，也不会因为表面有凸起导致安装时和周边的管线、其他零部件产生干涉。在实际设备应用中，这类气缸经常用在电子产品组装线的外壳压合工位、包装线的纸箱短距离推料工位、工装夹具的工件夹紧工位，因为行程短、缸径大，动作响应速度快，输出力稳定，不需要搭配液压站，只需要接入压缩空气管路配合电磁阀就可以完成动作，车间布线布管都很方便。

　　设计的时候还要考虑密封结构的布置，活塞上的双向密封圈、活塞杆处的防尘圈和轴用密封圈都要在模型里预留对应的安装槽位，虽然是标准件结构，但建模时还原这些细节可以让后续做装配仿真、气路原理演示的时候更贴近真实状态，也方便做BOM清单统计时直接匹配对应的密封件型号。安装尺寸方面，前端盖的四个安装孔中心距和缸径形成固定的比例关系，不管是做嵌入式安装还是外装式固定，都可以直接按照模型里的孔位在安装板上打孔，不需要反复核对样本尺寸，能减少设计出错的概率。活塞杆的端部做了外螺纹设计，螺纹长度足够安装各类连接附件，螺纹的公差按照普通传动螺纹的精度设计，和标准附件的内螺纹可以顺畅旋合，不会出现卡滞或者间隙过大的问题。整体结构没有多余的复杂曲面，所有特征都是机加工可以实现的常规结构，端盖采用铝合金压铸后二次机加工的工艺就可以生产，缸筒采用硬质阳极氧化的铝合金管，重量轻且耐磨，拉杆采用碳钢镀锌处理，防锈能力强，适合车间多油污、多粉尘的工作环境。
