FRC赛事可调角度发射机构结构设计

这套可调角度发射机构主要面向青少年机器人竞赛场景设计，核心作用是在赛事对抗过程中完成指定物料的精准投射，适配不同距离、不同高度的投射目标，解决固定角度发射机构覆盖范围有限、无法应对复杂赛场点位的问题。从实际赛场使用需求出发，机构需要在极短时间内完成角度调整与物料发射动作，同时要兼顾整体重量控制、结构强度冗余以及传动效率，避免在高速运动、对抗碰撞中出现结构形变或者传动失效的问题。

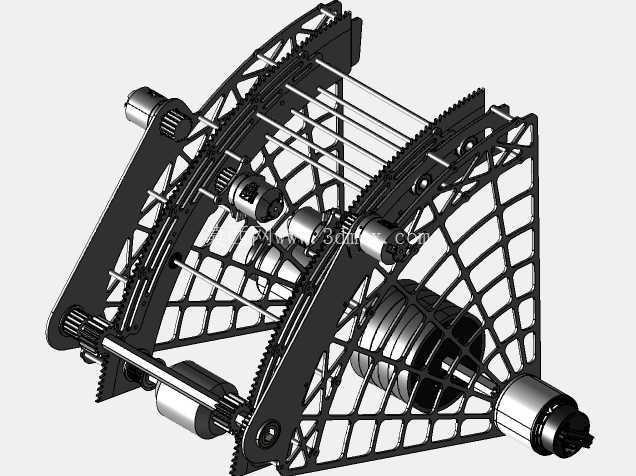

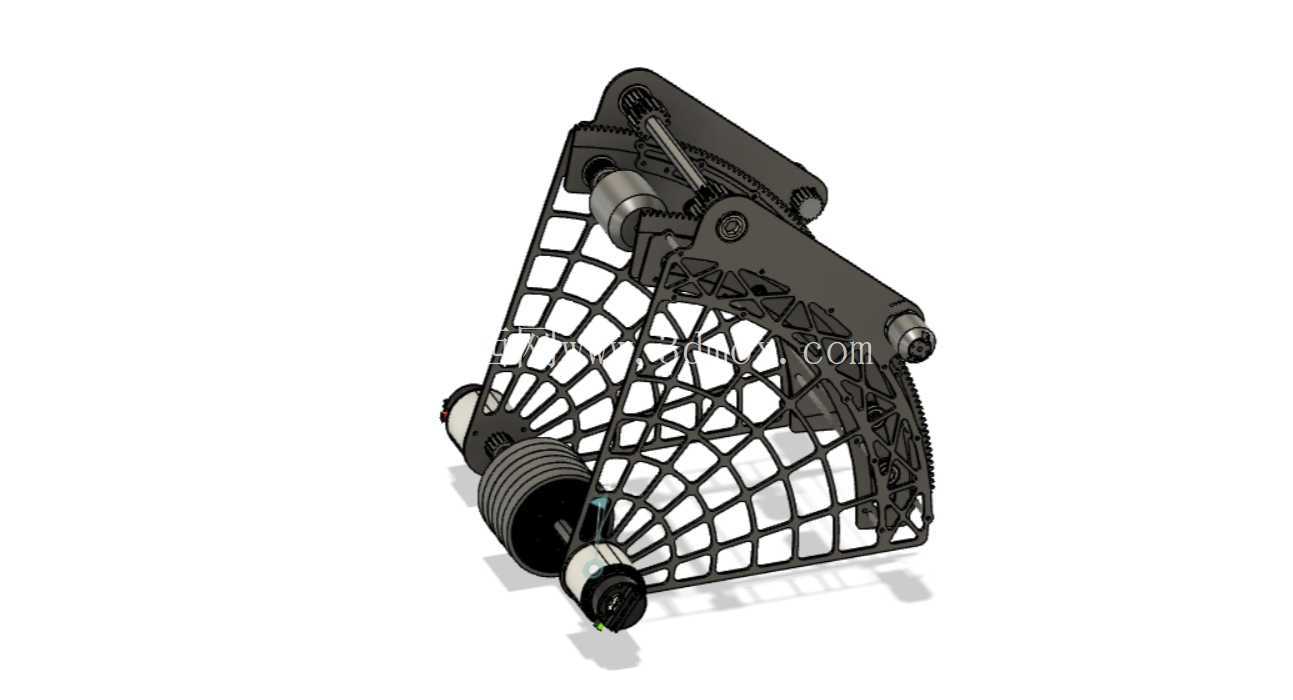

整体结构采用镂空网框式的发射承载主体，这种设计思路首先是为了最大化降低机构自重，减少机器人行走端的负载压力，毕竟竞赛机器人对整机重量有严格限制，多余的结构重量会直接影响行走加速性能与续航表现；同时网框结构可以在投射过程中对物料形成稳定的导向约束，避免物料在高速推送过程中出现偏移、卡滞，网框的栅格间距经过反复校核，既能够保证导向精度，又不会因为接触面积过大增加物料推送的摩擦阻力。角度调节部分采用齿轮组传动方案，搭配大扭矩动力源驱动，调节过程中可以实现任意角度的锁止，不会因为发射时的后坐力出现角度偏移，齿轮的传动比经过匹配计算，既能够保证角度调节的响应速度，又能提供足够的锁止力矩，抵消发射瞬间的冲击载荷。

动力配置上采用双规格电机搭配的方案，高功率大扭矩电机负责角度快速调整与发射动力输出，高响应小惯量电机负责物料的输送与预紧，两套动力系统通过同步带与齿轮组实现动力耦合，在发射动作触发时可以实现角度锁止、物料推送、加速发射的动作时序匹配，整个动作流程的响应延迟控制在极低水平，满足赛场快速反应的需求。结构安装端预留了标准化的安装接口，可以直接适配FRC赛事通用的铝型材机架，安装孔位采用等间距阵列设计，允许根据整机布局调整机构的安装高度与前后位置，安装边界经过优化，机构在最大仰角与最大俯角状态下都不会与机架、行走轮组、其他功能模块发生运动干涉。

从结构细节设计来看，所有传动部件都做了轻量化处理，齿轮采用镂空辐条设计，传动轴选用高强度轻质合金材质，转动配合位置加装了低摩擦系数的轴承，减少传动过程中的能量损耗，同时降低长时间运行下的磨损量。发射轮采用高摩擦系数的包覆材质，既能够提供足够的摩擦力带动物料加速，又可以通过材质本身的弹性缓冲发射瞬间的冲击，减少物料磨损与机构振动。角度调节的行程范围覆盖了赛事常见的所有投射点位，从低位平射到高位抛射都可以实现，调节过程中传动平稳，没有卡顿或者回程间隙过大的问题，保证每次角度调整的定位精度。

在实际装配调试层面，这套结构的模块化程度较高，网框主体、传动组、动力单元、发射轮组都可以独立拆分，方便日常维护与零件更换，当出现零件损耗时不需要拆解整个机构就可以完成替换，适配赛事现场快速维修的需求。结构的受力点都做了加强筋设计，尤其是齿轮安装座、电机固定位、安装接口位置，在保证轻量化的前提下提升了局部结构强度，能够承受竞赛过程中的意外碰撞与发射带来的反复冲击，不会出现连接松动或者结构断裂的问题。整个机构的重心经过配平设计，角度调节过程中整机重心偏移量控制在很小的范围内，不会因为机构俯仰导致机器人行走稳定性下降，避免出现侧翻或者行走轨迹偏移的问题。
