适配OpenMV的GENX320视觉采集模块结构

做嵌入式视觉项目的工程师大多碰到过适配性难题，不同视觉模块和主控板的接口、安装位不匹配，往往要额外做转接结构，既拖慢开发进度，又会增加整机的装配复杂度。这款GENX320视觉采集模块的结构设计，就是针对OpenMV Cam RT1062主控做的定向适配，从安装边界到接口布局都做了匹配性优化，省去了二次转接的麻烦。

从实际应用场景来看，这类模块常部署在小型智能设备的视觉采集端，比如桌面级分拣装置的物料识别工位、小型巡检机器人的视觉导航前端、教学实验平台的视觉演示单元，还有低功耗智能监控节点的图像采集端。这类场景对模块的体积、安装便捷性、适配性要求很高，既不能占用过多安装空间，又要保证和主控连接的稳定性，避免调试和运行过程中出现接触不良、位置偏移的问题。

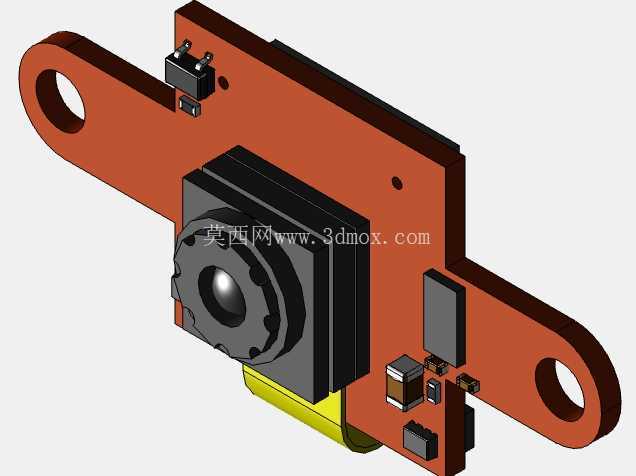

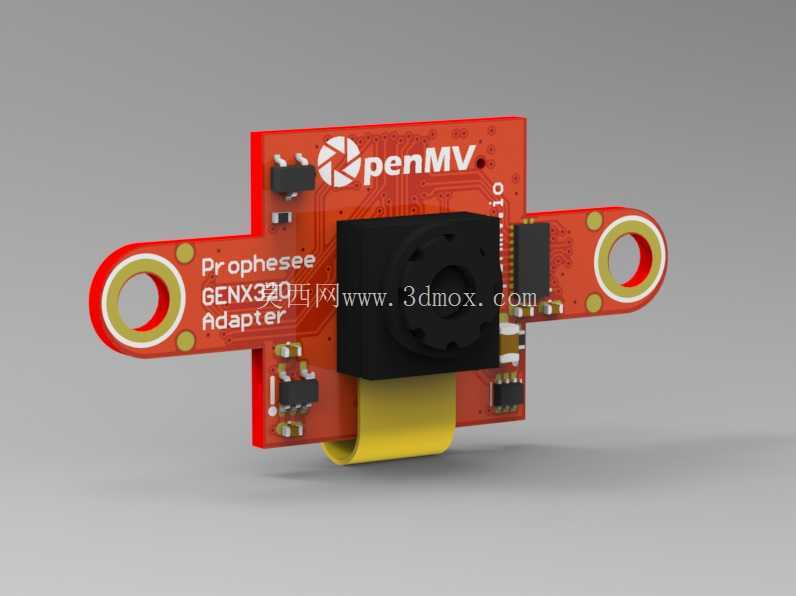

模块的整体外形采用对称翼式安装结构，主体PCB为红色FR-4板材，核心成像组件居中布置在PCB正面中心位置，黑色镜头座通过标准接口固定在成像芯片上方，镜头座的高度经过测算，刚好匹配常用焦距镜头的后焦距离，不会出现成像边缘虚焦的问题。两侧延伸出的安装耳上设计了同心定位安装孔，孔位的中心距和OpenMV Cam RT1062的安装孔位完全对齐，安装孔采用金属化沉孔设计，既可以通过铜柱和主控板实现叠层固定，也能通过螺丝直接固定在设备的安装支架上，安装耳的边缘做了圆弧过渡，避免装配时划伤操作人员或者周边线材。

从功能布局来看，PCB板上的元器件排布充分考虑了电磁兼容和装配干涉问题，电源滤波电容、接口保护器件都布置在核心成像芯片的周边，缩短了供电线路的走线长度，减少电源纹波对成像质量的影响。模块底部预留了FPC排线的连接位，黄色柔性排线通过板对板连接器和主控端实现通讯，排线的弯折半径经过设计，在叠层安装时不会出现过度弯折导致的线芯断裂问题，同时排线的长度刚好适配叠层安装的间距，不会因为排线过长出现冗余弯折，也不会因为过短拉扯连接器。板面上印刷的标识清晰标注了接口方向和模块型号，装配时可以快速识别安装方向，避免反插损坏器件。

设计思路上，这款模块没有采用通用摄像头模块的通用化布局，而是完全围绕适配主控的安装和电气特性做结构优化，首先确定核心成像组件的中心位置，保证和主控板的安装中心重合，避免叠层安装后出现重心偏移，影响设备的整体稳定性。其次两侧安装耳的长度经过反复调整，既保证安装孔有足够的结构强度，不会因为螺丝锁紧导致PCB开裂，又尽可能缩小模块的整体宽度，减少在整机内占用的横向空间。镜头座的选型也考虑了常用镜头的适配性，标准M12接口可以根据不同的应用场景更换不同焦距的镜头，不需要额外修改安装结构。

安装边界方面，模块整体厚度控制在较低水平，叠装在OpenMV主控板上之后，整体厚度不会超过常规嵌入式视觉节点的安装空间要求，镜头突出主体板面的高度经过测算，在安装常规3.6mm焦距镜头时，不会和周边的结构件产生干涉。两侧安装孔的孔径适配M2规格的固定螺丝，沉孔深度刚好容纳螺丝头，锁紧后螺丝头不会突出板面，不会和上层或者下层的结构件产生刮擦。模块的边角都做了圆角处理，PCB边缘没有尖锐的毛刺，装配过程中不会损坏周边的线材和绝缘层。

在实际使用中，这款模块可以直接和对应主控叠装，不需要额外设计转接板，固定后成像中心和主控板的中心重合，在做视觉标定的时候可以减少坐标偏移的校准步骤，缩短项目的调试周期。板载的元器件都采用贴片封装，整体结构没有突出的接插件，除了底部的FPC连接器之外，其余器件都在PCB的投影范围之内，叠装时不会和主控板上的元器件产生干涉。供电线路的走线宽度经过核算，能够满足模块满负荷工作时的电流需求，不会因为走线过窄导致压降过大，影响成像的稳定性。

针对不同的安装场景，这款模块除了叠层安装之外，也可以通过两侧的安装孔单独固定在设备的支架上，通过延长FPC排线和主控板连接，安装方式灵活，既适合紧凑空间内的叠装方案，也适合需要将摄像头布置在远离主控位置的场景。模块整体重量较轻，固定在小型运动机构上时不会带来过大的负载，不会影响运动机构的动态响应速度。
