Arduino火灾气体探测系统防护外壳

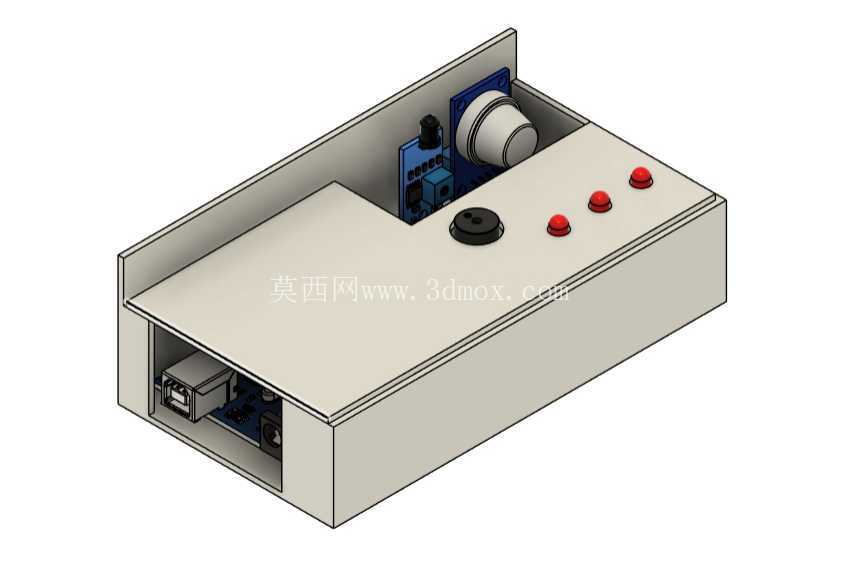

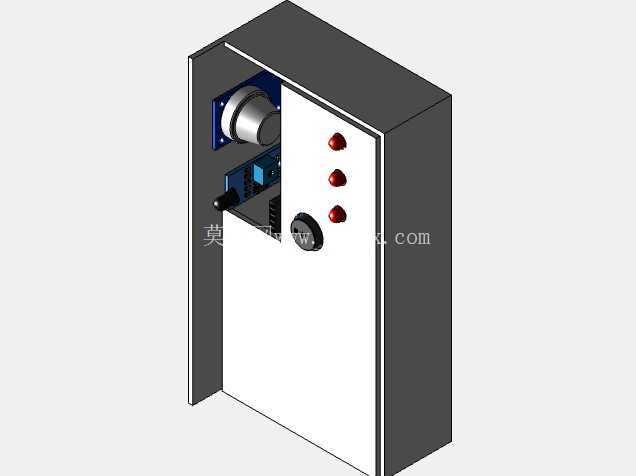

在民用住宅、小型商铺、仓储隔间这类空间有限的消防预警场景中，基于开源硬件搭建的分布式探测节点往往需要兼顾元件防护、传感效率与安装便捷性，这款适配Arduino控制核心的探测系统外壳，正是针对这类小点位预警设备的落地需求完成的结构设计。从实际使用的角度出发，这类探测节点通常需要布置在靠近气源、易出现火情隐患的墙面或柜体边角位置，外壳的整体轮廓采用规整的长方体切角设计，没有外凸的尖锐结构，既可以贴墙平装，也能嵌入柜体预留的窄缝空间，不会额外占用过多通行或储物空间，安装时仅需在外壳背部预留两个对应挂孔的固定位，就能完成快速装拆，方便后期对内部元件进行校准维护。

设计过程中最先考量的是传感元件的工作条件，MQ-2气体传感器与红外火焰传感器都需要与外部空气保持充分接触，同时要避免灰尘、飞溅液体直接侵入损坏电路，因此外壳在对应传感器的安装位置做了阶梯式的开口设计：气体传感器所在的区域预留了带围挡的通风槽，围挡高度刚好覆盖传感器引脚的焊接区域，既保证空气可以无阻碍流通到传感探头表面，又能防止日常清洁时的水渍顺着开口流到PCB板上；红外火焰传感器的开口则做了斜切导向，让探头的探测角度可以覆盖前方120度的扇形区域，不需要额外调整传感器的安装角度就能满足常规空间的火情监测范围。

内部的空间布局完全围绕元件的接线与散热需求规划，Arduino Uno控制板放置在外壳底部的独立卡槽内，卡槽边缘做了0.8mm的凸筋限位，控制板推入后不会因为设备晃动出现位移，USB接口位置对应外壳侧面的方形开口，不需要拆开外壳就能直接连接数据线进行程序烧录或调试。蜂鸣器的安装位设置在顶盖靠近边缘的位置，顶盖对应位置开了密集的出声小孔，既不会让蜂鸣器的报警音量被外壳阻隔，又能阻挡小虫进入壳体内部。三个LED指示灯的开孔位置做了沉台处理，指示灯安装后表面与顶盖基本齐平，不会因为外力磕碰出现损坏，不同功能的指示灯开孔间距保持10mm以上，日常观察时可以快速区分电源、预警、报警三种不同的状态提示。

外壳的上下盖采用卡扣加侧边螺丝的双重固定方式，日常检修时松开侧边两颗螺丝就能掀开顶盖，不需要完全拆下所有固定件，卡扣结构可以在螺丝未锁紧时暂时固定上下盖的位置，方便单人完成内部接线操作。接线区域设置在外壳后侧的缺口位置，缺口处做了圆角处理，避免穿线时线材外皮被锐边割破，电源线与信号线可以从这个缺口直接引出，外接供电或者联动其他报警设备时不需要额外在外壳上开孔。考虑到不同使用场景的安装需求，外壳底部除了挂墙孔位，还预留了适配通用导轨安装的卡扣槽，如果需要将探测节点安装在弱电箱内的标准导轨上，只需要加装配套的导轨卡扣就能直接固定，不需要重新打孔调整安装结构。

从结构强度的角度考量，外壳的壁厚设置为2mm，边角位置做了均匀的圆角过渡，避免注塑生产时出现应力集中导致的开裂问题，内部的支撑筋位全部沿着元件的受力方向布置，既不会过多占用内部的走线空间，又能提升外壳整体的抗形变能力，即使受到轻微的外力撞击，也不会出现壳体变形挤压内部元件的情况。传感器暴露区域的围挡高度经过反复调整，既不会遮挡传感器的探测范围，又能在设备意外倾倒时对探头起到防护作用，避免探头直接接触地面造成损坏。
