ABB机器人矩形管道双轴焊接工作站

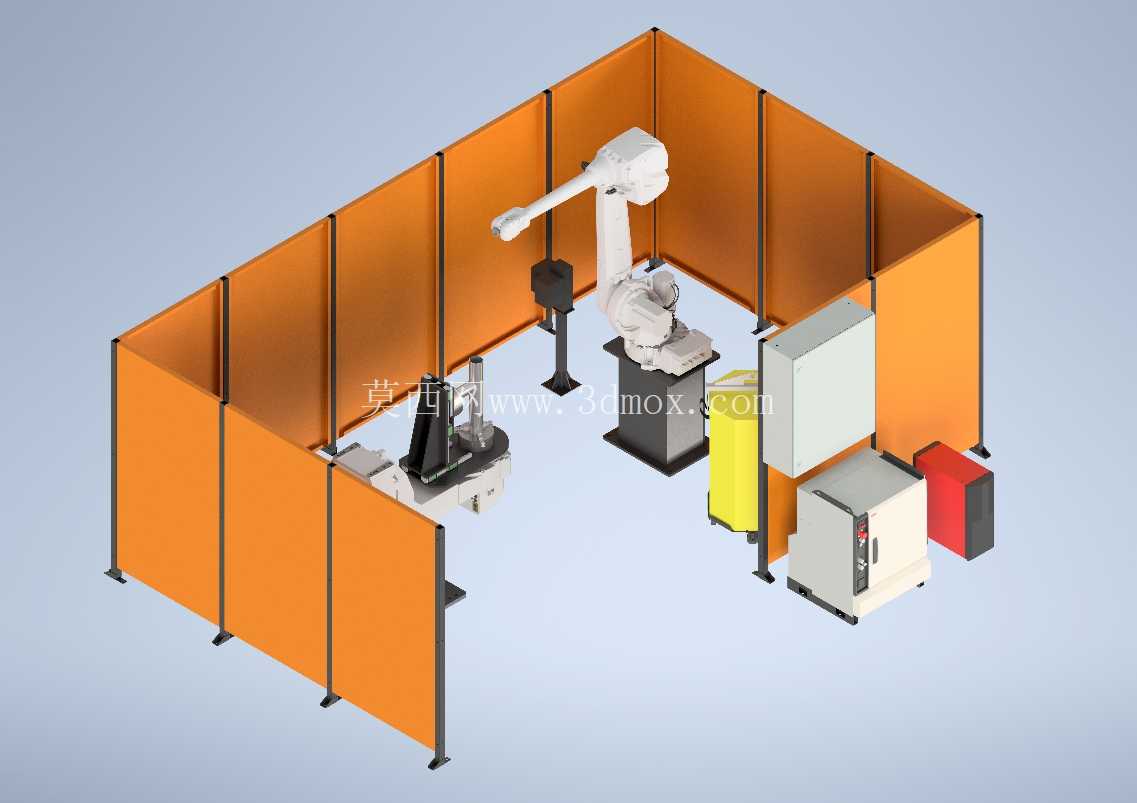

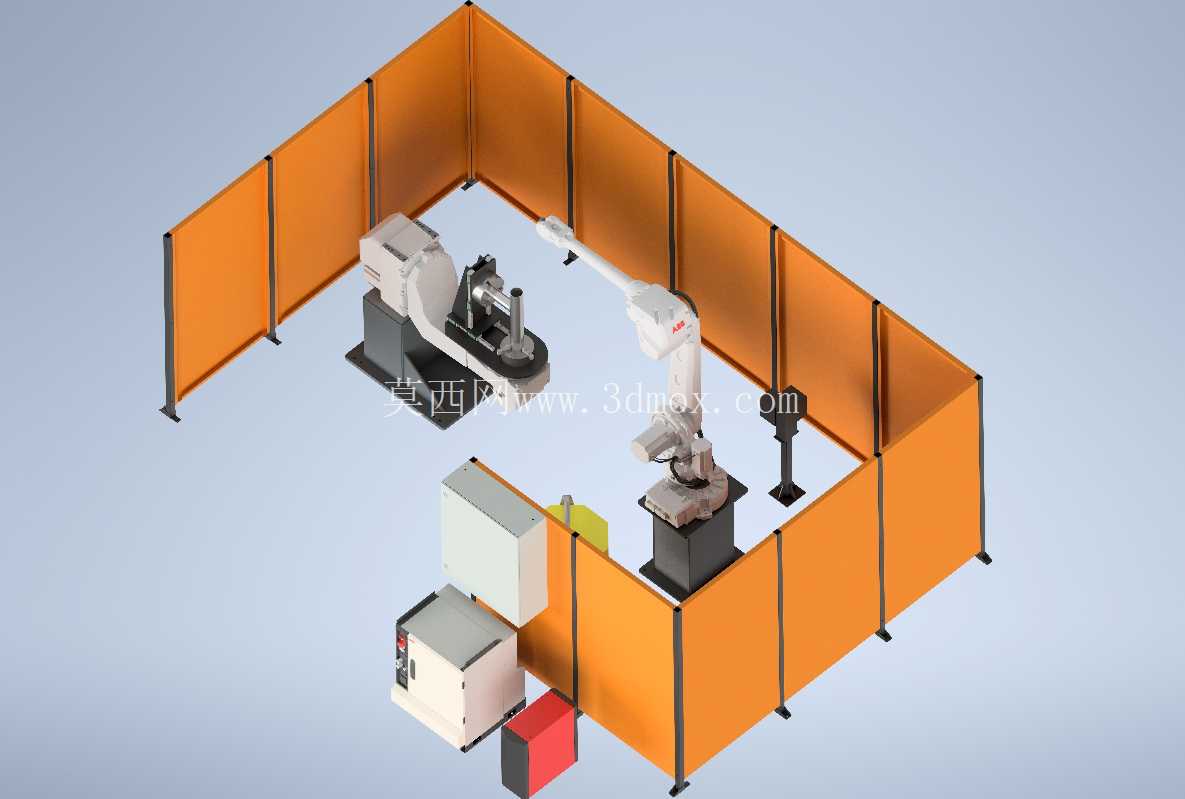

　　从现场布局来看，整套单元外围配置了橙色的安全防护隔断，隔断采用框架式安装结构，底部通过地脚螺栓与车间地面固定，单块隔断板的高度适配站立人员的视线遮挡需求，能够有效阻挡焊接过程中产生的弧光外溢，避免对周边作业人员造成弧光伤害，隔断之间预留了工件上下料的开口位置，开口处可根据车间安全管理要求选配安全光栅或者防护门联锁装置，进一步提升作业安全性。双轴变位单元的安装位置与机器人基座的相对距离经过精确核算，确保机器人末端焊枪能够覆盖变位机上所有工件的焊缝位置，不会出现作业死点；变位机的两个回转轴可协同调整工件姿态，将原本处于空间位置的焊缝翻转到平焊或者船形焊的最优作业角度，有效降低焊接难度，提升焊缝成型质量，减少焊接缺陷的产生概率。这套焊接作业单元的核心配置围绕矩形管道类工件的焊接需求搭建，主体采用负载20公斤、臂展2.5米的ABB IRB 4600机器人作为焊接执行端，搭配IRBP A750 D1000 H900双轴变位单元构成整套作业系统，整体采用非全自动化的工艺设计逻辑，适配中小批量多规格矩形管道构件的焊接加工场景，在五金加工、环保通风管道生产、钢结构预制件加工等车间场景中都能适配。

　　整套系统的周边配套部件布局充分考虑了车间现场的操作便利性：焊接电源、送丝机、控制柜体都布置在防护隔断内部的侧边位置，既不会占用机器人的作业运动范围，也方便运维人员在设备停机时快速进行参数调整、焊丝更换、设备点检等操作；管线排布沿着防护隔断的框架立柱走线，采用拖链或者管线包进行防护，避免机器人运动过程中剐蹭管线造成损坏，延长线缆的使用寿命。从设计思路上看，这套单元没有追求过高的自动化率，而是保留了人工干预的操作空间，适配矩形管道工件规格多变、焊缝形式不统一的加工特点，当切换不同规格的工件时，只需要调整变位机上的工装夹具位置，调用对应的机器人焊接程序即可快速切换生产，不需要对整套设备的布局进行大规模调整，能够很好地适配离散型制造车间多品种小批量的生产模式。

　　安装边界方面，整套单元的占地范围控制在常规车间作业工位的尺寸区间内，不需要对车间地面进行特殊的加固处理，只要满足常规工业地坪的承重要求即可完成安装；机器人基座采用膨胀螺栓与地面固定，安装时需要保证基座平面的水平度误差控制在允许范围内，避免机器人高速运动时产生额外的振动影响焊接精度；变位机的安装位置需要与机器人基座保持同轴度匹配，确保双轴转动时工件的位置精度在机器人的重复定位精度覆盖范围内。

　　在实际使用过程中，这套系统能够替代人工完成矩形管道构件的长直焊缝、角接焊缝的焊接作业，相比纯人工焊接，能够有效保持焊接参数的一致性，降低焊工的劳动强度，减少焊接烟尘、弧光对作业人员的职业健康影响；同时双轴变位机的应用省去了人工翻转工件的辅助时间，能够有效提升单工位的作业效率。设备的安全防护设计除了外围的隔断板之外，还在控制系统中预留了安全回路接口，可接入急停按钮、安全门联锁等信号，一旦出现人员误入作业区域或者设备异常的情况，能够立刻触发机器人停止动作，保障现场作业安全。整套系统的结构布局紧凑，各个功能模块之间的间距预留了足够的维护空间，日常的焊枪清理、导电嘴更换、设备润滑等维护操作都可以在不拆卸外围防护的情况下完成，降低了设备的运维难度。
