白光FX95数显焊台结构三维建模

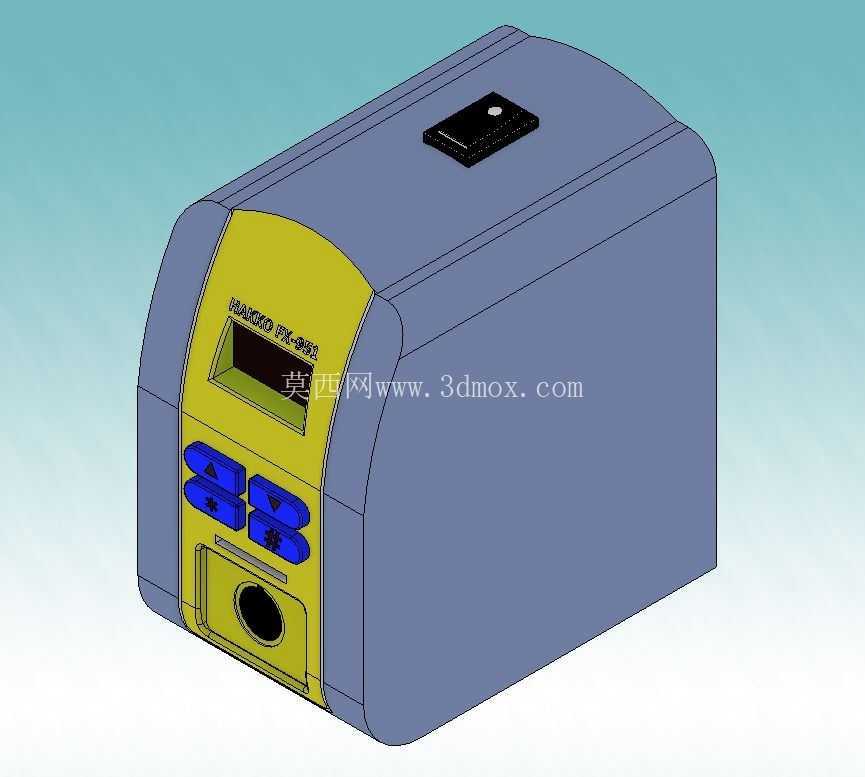

　　在电子装联生产线的返修工位、小批量多品种电子试制车间、高校电子工程实训实验室以及个人电子维修工作台场景中，恒温焊台是承担引脚焊接、元器件拆换、线束搪锡等核心操作的必备工具，白光FX95作为高频恒温焊台的经典型号，其三维模型的搭建完全围绕实际使用中的人机交互、安装适配、功能布局需求展开，没有冗余的装饰性设计。从实际使用场景来看，这类焊台通常放置在防静电工作台的靠前侧区域，操作人员需要频繁调整温度参数、插拔烙铁手柄、观察温度显示数值，因此模型在外形尺寸设计上充分考虑了工作台面的占用边界，整体采用方正带圆弧过渡的壳体造型，主体壳体的长宽高比例控制在适配常规工作台纵深的范围内，不会因为设备体积过大挤占焊接操作区的工件摆放空间，同时壳体前端的操作面板做了15度左右的倾斜角度设计，操作人员保持正常坐姿时无需低头俯身就能清晰看到显示屏上的温度数值，按键操作时手腕也能保持自然放松的姿态，减少长时间焊接操作的疲劳感。

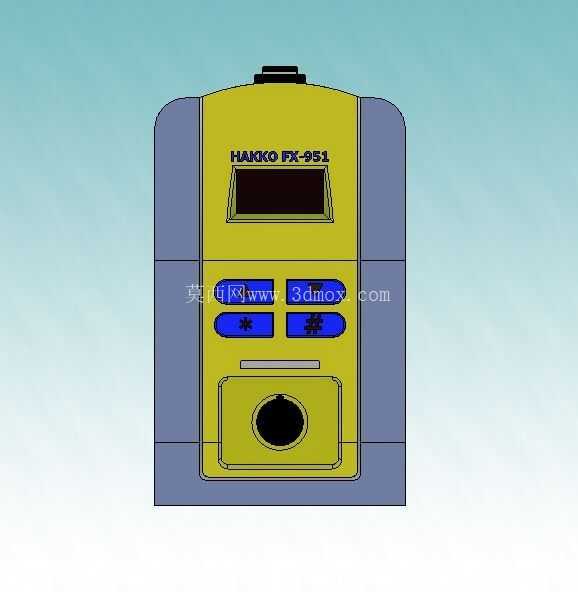

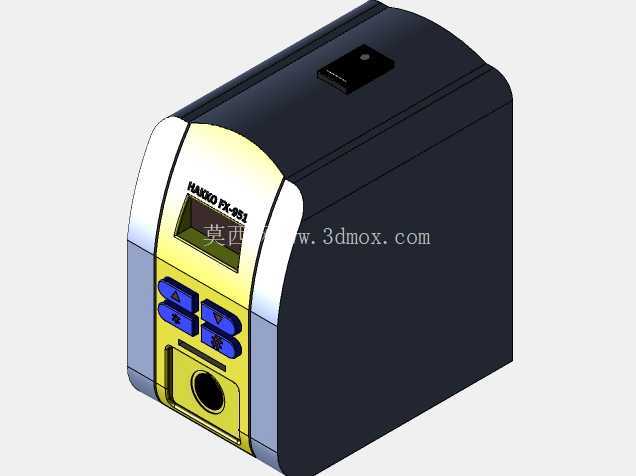

　　功能模块的布局上，模型还原了实体设备的分区设计逻辑：顶部预留的方形区域是烙铁架的安装定位位，日常使用时烙铁手柄放置在此处，既避免高温烙铁头接触工作台面引发安全隐患，也能让操作人员随手就能取放手柄，缩短操作动线；前端操作区从上到下依次排布数显窗口、参数调节按键、手柄插接接口，数显窗口采用内嵌式设计，周围做了凸起的边框防护，避免日常操作中工件、工具磕碰刮花显示屏表面；两组调节按键分别对应温度上调、下调以及功能切换，按键的凸起高度做了合理控制，既保证按压时有清晰的反馈手感，也不会因为凸起过高容易被误触；下方的圆形手柄接口采用下沉式设计，接口周围做了加厚的壳体加强筋，频繁插拔手柄时不会因为应力集中导致壳体开裂，接口的尺寸公差严格匹配原装手柄的插头规格，保证插拔时的松紧度适中，不会出现接触不良或者插拔过紧的问题。壳体的结构设计上，模型还原了实体设备的卡扣加螺丝的固定方式，壳体侧壁预留了散热格栅的位置，焊台内部的发热控制主板、变压器模块工作时产生的热量可以通过格栅自然对流散出，避免设备内部积温过高导致元器件老化加速，同时格栅的开孔尺寸做了控制，防止焊接过程中产生的锡渣、助焊剂飞溅掉入设备内部引发短路故障；壳体底部预留了四个防滑脚垫的安装位，脚垫的高度设置在3mm左右，既可以让设备底部和工作台面之间留出空气流通的间隙辅助散热，也能增加设备和台面之间的摩擦力，操作人员按压按键时设备不会出现滑移。

　　从设计思路来看，整个模型的建模过程完全遵循实体设备的功能优先原则，所有的曲面过渡、倒角处理都不是为了外观美化，而是对应实际生产中的注塑工艺要求：壳体所有的棱角处都做了R2到R5不等的圆角处理，既可以避免注塑成型时出现应力集中导致的壳体开裂，也能防止操作人员搬运设备时被锋利棱角划伤；前端面板的黄色区域和主体的灰色壳体采用分件设计，对应实际生产中的双色注塑或者面板贴膜工艺，黄色区域的色彩辨识度高，操作人员可以快速定位操作区的位置，即使在光线不足的维修场景下也能准确找到按键和接口位置。安装边界方面，模型还原了设备底部的固定孔位设计，如果是在集成式焊接工作站中使用，可以通过底部孔位将焊台固定在工作台的支架上，避免设备被线缆拖拽坠落；设备后侧预留了电源接口、接地端子的位置，电源接口的位置做了内凹处理，电源插头插入后不会突出壳体背面，设备贴墙放置时不会挤压电源线导致线缆破损，接地端子的位置设置在方便接线的高度，符合电子生产场所的防静电接地要求，保证焊接过程中静电可以顺利导出，避免静电击穿精密电子元器件。

　　在实际的产线布局仿真中，这个模型可以直接导入工位布局的装配文件中，配合烙铁手柄、烙铁架、焊锡丝架等周边工具模型，完整模拟焊接工位的实际摆放状态，验证操作人员的操作动线是否合理，设备和周边的工装夹具、工件摆放区是否存在干涉；对于焊台的改型设计来说，这个模型保留了所有的安装接口、功能模块的定位尺寸，可以在此基础上调整壳体造型、增加功能按键、拓展外接接口，不需要从零开始搭建基础结构，大幅缩短改型设计的建模周期。模型的所有配合尺寸都和实体设备保持一致，壳体的壁厚设置在2.5mm，符合常规注塑壳体的壁厚要求，内部的筋位布局也按照实际设备的加强结构做了还原，保证壳体的结构强度满足日常使用中的抗摔、抗挤压要求，不会因为轻微的磕碰就出现壳体破损的情况。
