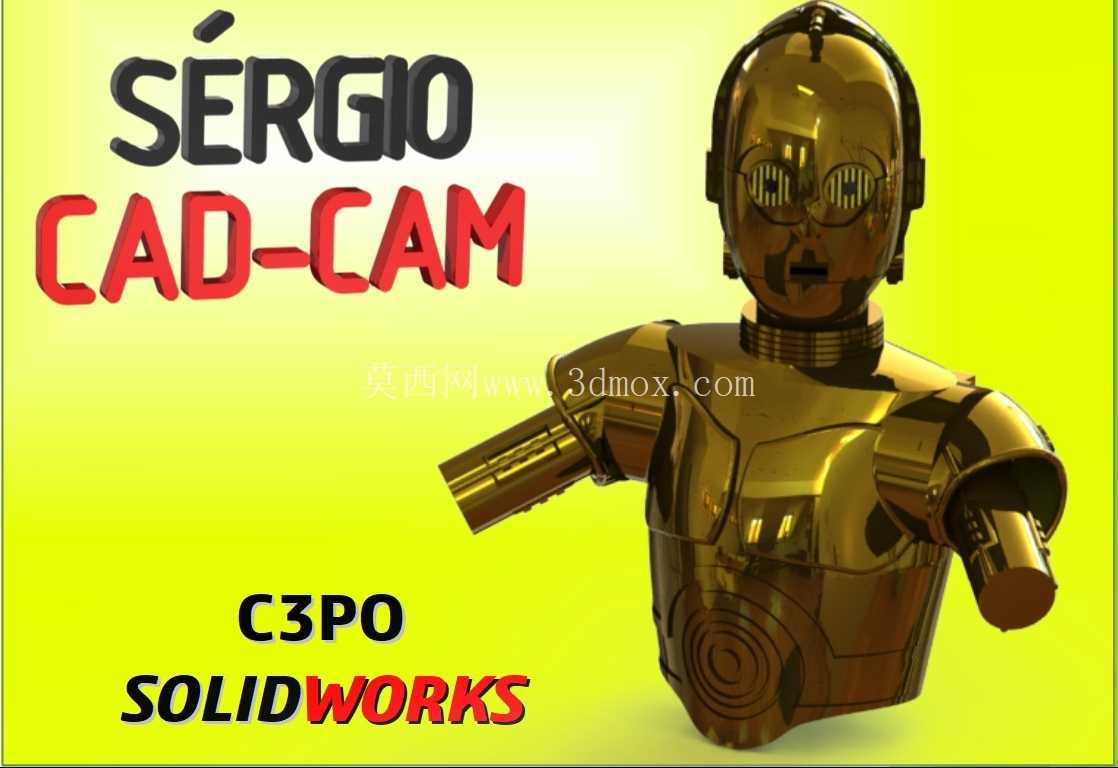

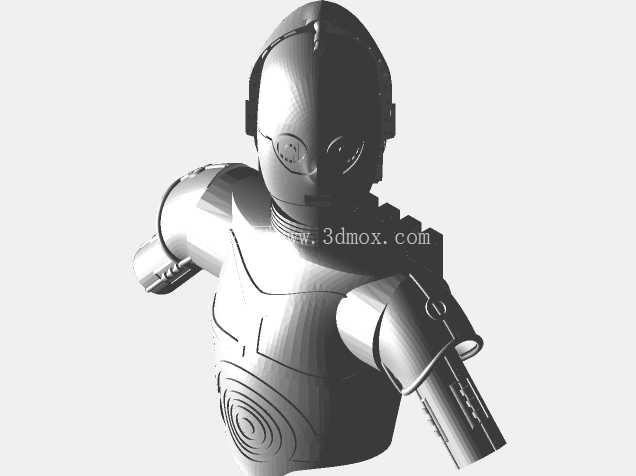

星球大战C-3PO人形机器人半身结构

　　从结构设计的角度拆解这套C-3PO半身模型，首先要明确其核心应用场景集中在影视道具复刻、科幻主题展陈、IP衍生周边开发三个方向，不同于工业级服务机器人的功能导向设计，这套结构的核心逻辑是在还原影视形象辨识度的前提下，兼顾静态展示的结构稳定性与小比例复刻的装配可行性。先看外形尺寸与安装边界的处理，半身结构截断位置选在胸腰衔接处与大臂中段，这个截断位置并非随意选取：胸腰段保留了躯干核心的视觉识别特征，包括胸腔表面的环形纹理、颈部的多段铰接饰圈、头部的光学传感器区域，同时截断后的躯干底面做了平整化处理，可直接适配常规展示台的安装孔位，不需要额外设计支撑转接件；大臂的截断位置避开了肩部铰接的活动间隙，保留了上臂段的曲面造型特征，断口处做了1.5mm的加厚翻边，既避免薄壁打印或加工时出现边缘翘曲，也能在后续需要拓展全臂结构时提供定位基准。

　　头部结构的设计是整套模型的识别核心，眼部区域做了分层结构：外层是仿金色镀层的曲面面罩，对应眼部位置预留了矩形透光槽，内层可嵌入半透明磨砂件模拟光学传感器的发光效果，不需要额外做复杂的内部电路走线槽，静态展示时靠透光件的漫反射就能还原原作的视觉效果；头部与颈部的衔接采用了隐藏式铰接结构，外部完全被颈部的多段环形饰圈覆盖，可实现小角度的俯仰与水平转动，满足展陈时的角度调整需求，同时铰接处的配合间隙控制在0.2mm，既保证转动顺畅，也不会出现松垮下垂的问题。躯干部分的曲面处理是建模的难点，原作中C-3PO的金属外壳是多块曲面钣金拼接的效果，建模时没有采用整体曲面抽壳的偷懒方式，而是按照原作的装甲分块逻辑拆分了12个独立的曲面零件，每个零件的拼接处做了0.1mm的错位台阶，模拟真实金属装甲的拼接缝隙，避免整体曲面出现廉价的塑料感；胸腔位置的圆形凹陷纹理做了0.8mm的下沉处理，纹理边缘做了R0.3的圆角过渡，既还原了原作的细节特征，也避免加工时出现锐角崩边的问题。

　　从功能特性来看，这套半身结构完全服务于静态展示需求，没有设计复杂的内部传动机构，所有的铰接结构仅满足姿态微调的需求，内部预留了直径20mm的中空通道，可根据展陈需求穿入LED灯带实现眼部或胸腔的发光效果，不需要对原有结构做破坏性修改；零件壁厚统一设置为2mm，对于曲面曲率较大的位置局部加厚到2.5mm，不管是采用光固化3D打印做小批量样件，还是采用注塑工艺做量产周边，都能满足成型工艺的壁厚要求，不会出现缩痕或填充不足的问题。设计思路上全程围绕“还原度优先、装配简化、工艺适配”三个核心原则，没有为了炫技添加无意义的复杂结构：比如肩部的球形关节没有采用工业机器人常用的高精度轴承配合，而是采用了塑料件常用的卡扣式球铰，配合面做了磨砂处理，调整到合适角度后可以依靠摩擦力保持姿态，不需要额外的紧固螺丝，大幅降低了普通爱好者的装配门槛；所有零件的分模线都选在装甲拼接的缝隙位置，后续做表面喷涂处理时可以直接用缝隙遮盖分模线，减少后期打磨的工作量。

　　实际落地应用时，这套结构可直接用于主题展馆的静态展陈道具，按照1:1比例放大后，采用玻璃钢翻制加金属镀层处理就能达到影视级的展示效果；缩小到1:12比例后可作为拼装模型的核心部件，适配常规的科幻模型拼装流程；也可作为IP衍生的文创摆件结构基础，仅需调整表面的镀层工艺就能适配不同价位的周边产品定位。需要注意的是，颈部铰接结构的配合公差需要根据选用的加工工艺做微调，如果采用树脂打印，配合间隙可适当放大到0.25mm，如果采用ABS注塑，间隙可缩小到0.15mm，避免不同材料的收缩率导致铰接过松或过紧；躯干底部的安装孔位采用了通用的M4螺纹孔标准，孔距设置为60mm*60mm，可适配市面上绝大多数的展示支架、旋转展台，不需要额外定制转接配件。
