基于Atmega328的开源控制板结构设计

在嵌入式开发、小型智能设备原型搭建、教学实验场景中，这类基于Atmega328的控制板是应用最广泛的核心硬件载体，很多创客项目、学生课程设计、小型自动化装置的控制核心都会选用该类硬件作为主控单元。从结构设计角度看，这块控制板的布局完全围绕实际使用中的安装、接线、外设扩展需求展开，板载元件的排布充分考虑了常规使用中的插拔操作空间，排针的位置预留了标准扩展间距，能够兼容市面上绝大多数通用扩展板，不需要额外做结构转接就可以直接叠装各类功能模块。

板体的外形采用规则矩形设计，四个角预留了标准安装孔位，安装孔的孔径和孔位间距匹配通用的项目外壳、安装支架尺寸，不管是嵌入到小型设备壳体内部，还是直接固定在实验台架上，都不需要额外打孔调整，安装边界清晰，不会和周边的接线、外接模块产生结构干涉。板上的核心主控芯片位置做了周边元件避让，电源接口、通讯接口都布置在板边位置，方便外部线缆插拔，不会因为接线遮挡其他扩展接口。

从功能特性上看，这块控制板集成了最小系统所需的全部元件，包括电源稳压电路、复位电路、晶振电路，不需要额外搭建外围电路就可以直接烧录程序运行，数字IO口、模拟输入口全部通过排针引出，每个引脚的丝印标识清晰，接线时可以快速对应引脚定义，减少接线错误的概率。电源部分支持外部直流电源输入和USB供电两种模式，两种供电模式的切换电路做了防反接保护，避免接错电源损坏板载元件。

设计思路上完全遵循开源硬件的通用规范，所有接口尺寸、引脚定义都和通用版本保持一致，保证生态兼容性的同时，结构上做了细节优化，比如加高了电源接口的固定强度，避免多次插拔导致接口开焊，排针的焊接位置做了加宽焊盘，提升大电流输出时的载流能力。板上的电容、电阻等贴片元件都布置在板体中间区域，边缘位置只留接口和安装孔，减少安装时元件被磕碰损坏的风险。

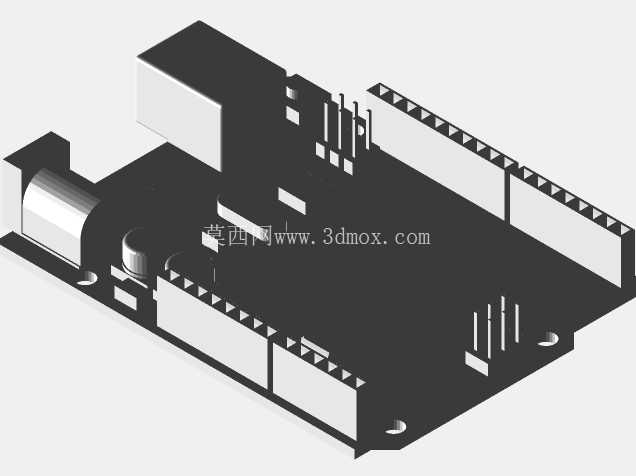

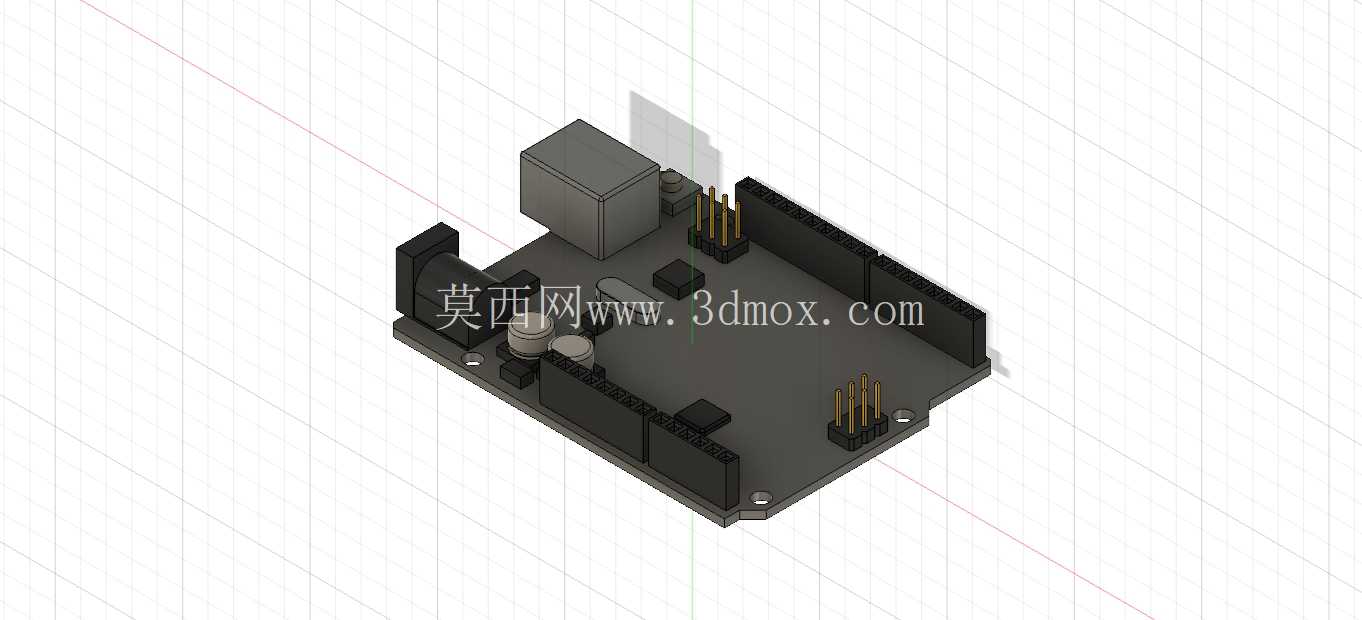

在实际项目应用中，这类控制板可以作为小型智能小车的主控，连接电机驱动、传感器模块实现自动巡线、避障功能；也可以作为小型物联网装置的控制核心，连接通讯模块实现数据上传、远程控制；在教学场景中，学生可以通过这块板学习基础的嵌入式编程、电路接线知识，不需要复杂的硬件设计就可以快速验证创意想法。结构建模时还原了板上所有元件的实际高度，包括USB接口、电源插座、排针、电容的高度尺寸，在做设备外壳设计时，可以直接导入模型做壳体的开孔、避让设计，不需要反复测量实物尺寸，大幅缩短结构设计的周期。

安装边界方面，板体整体厚度包含背面元件凸起不超过标准叠装扩展板的间距，叠装多层扩展板时不会出现元件顶碰的问题，安装孔的沉台深度匹配常用的M3铜柱高度，固定后板体和安装面之间留有足够的空隙，避免背面焊点接触导电面造成短路。板上的指示灯位置布置在板边靠近电源接口的位置，安装到设备内部后可以从外壳的指示灯开孔直接看到运行状态，不需要额外加导光柱。复位按键的位置突出板体表面一定高度，外壳上对应位置做开孔就可以直接按压操作，不需要额外加长按键杆。

从结构可靠性角度，建模时还原了板上所有接口的固定结构，包括USB接口的金属外壳固定脚、电源接口的插片固定结构，在做结构强度仿真时，可以直接基于模型评估接口插拔时的受力情况，优化安装固定点的位置，避免长期使用后接口松动。所有元件的排布都考虑了散热空间，主控芯片、电源稳压芯片周围没有布置高大元件，保证空气流通，长时间运行时不会出现局部过热的问题。
