NEMA16规格步进电机安装固定支架

在小型自动化传动机构的搭建过程中，步进电机的安装固定精度直接决定了整套传动链路的运行稳定性，NEMA16规格步进电机对应的安装支架，是桌面级自动化设备、小型3D打印模组、精密送料机构、实验室小型传动实验台里的核心连接构件。这类支架的核心作用，是为步进电机提供刚性安装基准，抵消电机运行时产生的径向与轴向振动，避免电机输出轴与传动负载出现同轴度偏差，长期运行下出现轴系磨损、传动丢步、定位精度偏移等问题。

从实际应用场景来看，这类支架常被用在安装空间紧凑、对安装基准垂直度有明确要求的场合：比如桌面型点胶设备的X轴驱动端固定、小型皮带输送线的驱动电机安装、精密拧螺丝机构的动力端固定，还有学生做机械创新设计赛事里的小型传动模组搭建，都需要这类成型的安装支架来减少现场加工的工作量。很多现场自制的简易折弯支架，往往因为焊接变形或者折弯角度误差，导致电机安装面与安装底板的垂直度达不到0.05mm以内的要求，运行一段时间就会出现皮带跑偏、联轴器异响的问题，而一体化铣削成型的支架结构，能从加工层面保证安装基准的形位公差。

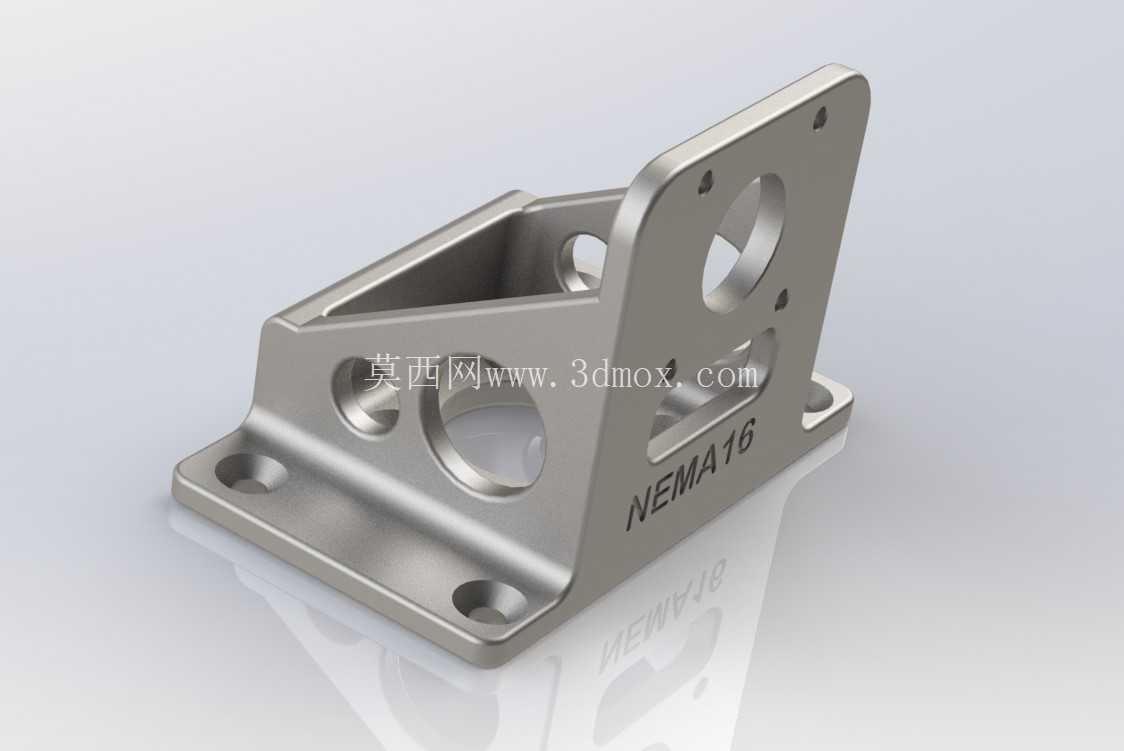

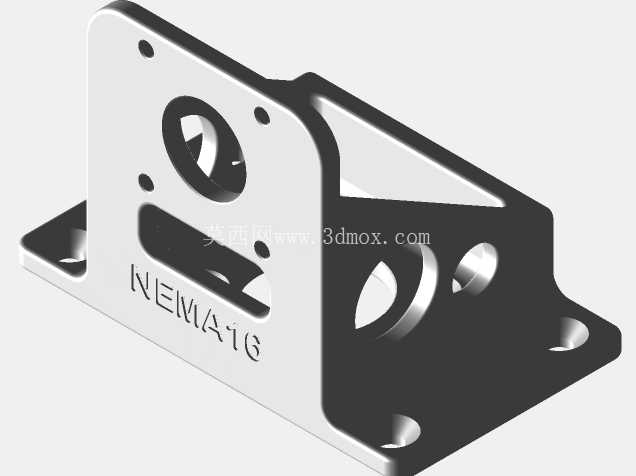

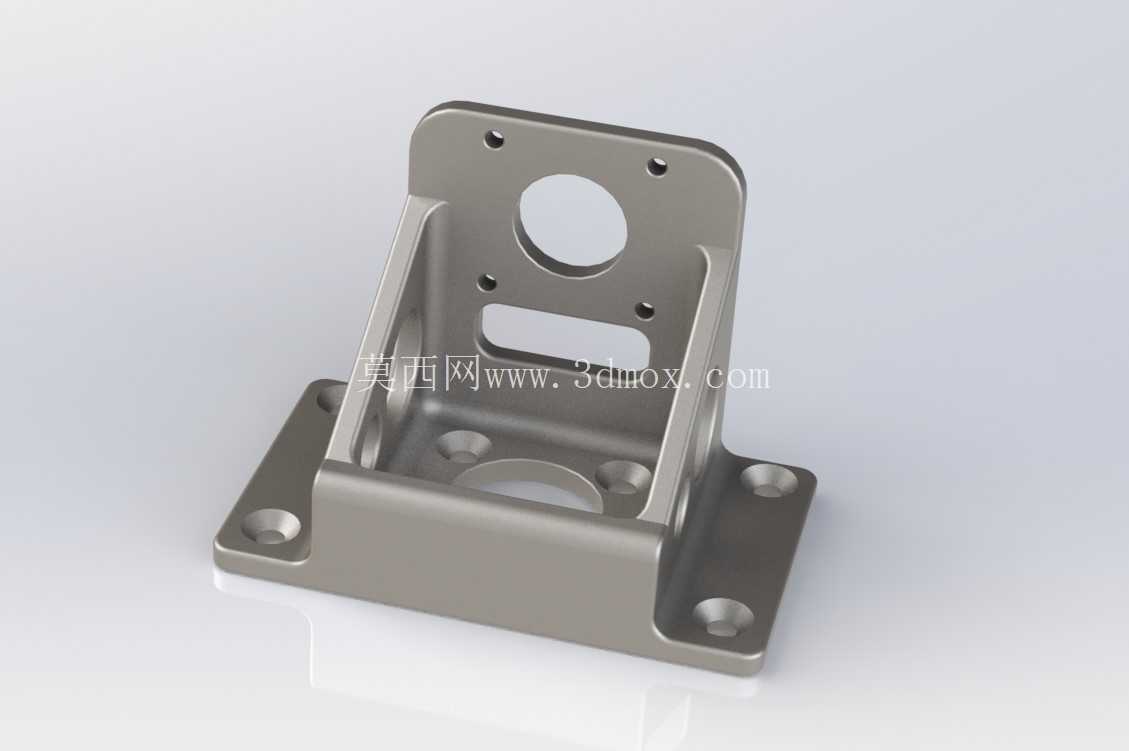

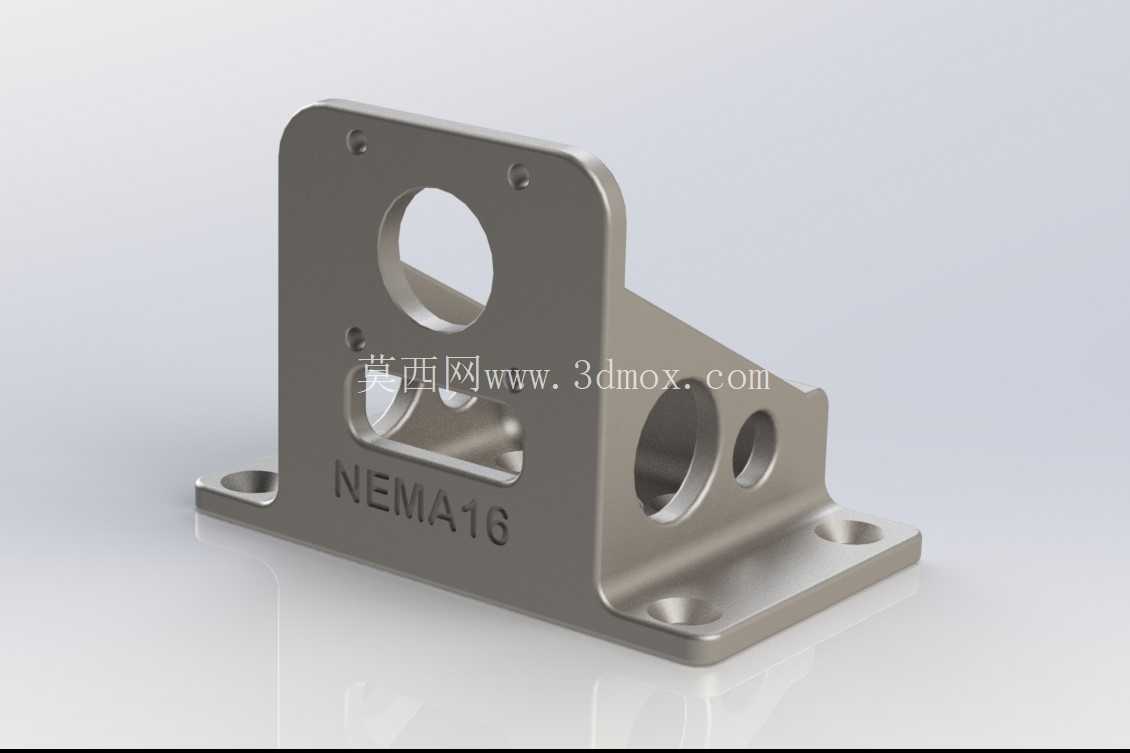

从设计思路上看，这款支架采用了三角加强筋的一体化结构，竖直安装面与水平安装底板通过侧边的三角筋位连接，相比无筋的L型折弯支架，整体抗扭刚度提升了40%以上，能有效抵消电机启停瞬间的冲击载荷。竖直安装面上的四个安装孔位完全匹配NEMA16步进电机的标准安装孔距，中心的大尺寸通孔用于避让电机输出轴端，旁边的两个小孔可用于走线或者安装传感器触发片，避免额外在电机端加装固定件占用轴向空间。水平底板上的四个沉头安装孔，采用长圆孔与圆孔组合的设计，其中两个长圆孔可允许安装时沿轴向微调电机位置，方便调整皮带张紧度或者联轴器的配合间隙，调整到位后再通过四个螺栓完全锁死，降低现场安装的对位难度。

在安装边界的尺寸设计上，这款支架的竖直安装面高度刚好匹配NEMA16电机的机身安装端厚度，不会突出电机机身过多占用Z向空间，水平底板的宽度控制在42mm以内，适配2040铝型材的标准安装槽距，可直接固定在常规的工业铝型材框架上，不需要额外加装转接板。支架的壁厚设计为3mm，在保证整体刚性的前提下，尽可能控制自身重量，减少移动轴端的负载惯量，对于安装在直线导轨滑台上的随动电机来说，更低的支架重量能降低滑台驱动的负载，提升动态响应速度。

细节设计上，支架所有的安装孔位都做了倒角处理，避免螺栓安装时出现孔口毛刺刮伤螺栓镀层的问题，竖直安装面与底板的连接筋位做了圆角过渡，减少铣削加工时的应力集中，长期受振动载荷下不会出现筋位根部开裂的问题。支架表面做了喷砂氧化处理，相比普通喷漆表面，耐磨性能更好，在工业车间环境下长期使用也不会出现表层脱落生锈的问题。实际选型时，需要确认所搭配的NEMA16电机机身长度不超过40mm，避免电机尾部与支架筋位出现干涉，安装时建议在电机与支架安装面之间添加0.1mm厚的绝缘垫片，既可以调整安装面的平面度误差，也能避免电机外壳与铝型材框架之间形成导电回路，减少电磁干扰对设备信号的影响。

很多工程师在做小型设备设计时，往往忽略电机支架的刚性设计，采用薄钢板折弯自制支架，结果在设备调试阶段出现电机振动过大、定位精度超差的问题，反复调整参数也无法解决，最后更换刚性足够的一体化支架才排除故障，这类标准支架的应用，能大幅减少设计阶段的重复建模工作量，也能降低现场加工的出错概率，提升整套设备的装配效率。
