NEMA17规格42步进电机L型安装固定支架

在桌面级数控设备、小型自动化模组、3D打印运动轴、小型传送带驱动单元这类对安装空间有严格限制的场景里，步进电机的固定可靠性直接决定了传动精度的保持周期，这款适配NEMA17规格42步进电机的L型支架，就是针对侧装式电机布局开发的专用固定构件。从实际装机的适配逻辑来看，这类支架主要解决的是电机输出轴与传动机构垂直布局时的安装基准问题，比如皮带传动的XY运动轴、丝杠直连的Z轴升降单元，当电机需要贴附在型材端面或设备立板侧面安装时，一体式的L型弯折结构可以同时提供电机安装面与设备固定面两个垂直的定位基准，不需要额外拼接角件或加工转接板，能有效减少装配时的累计公差。

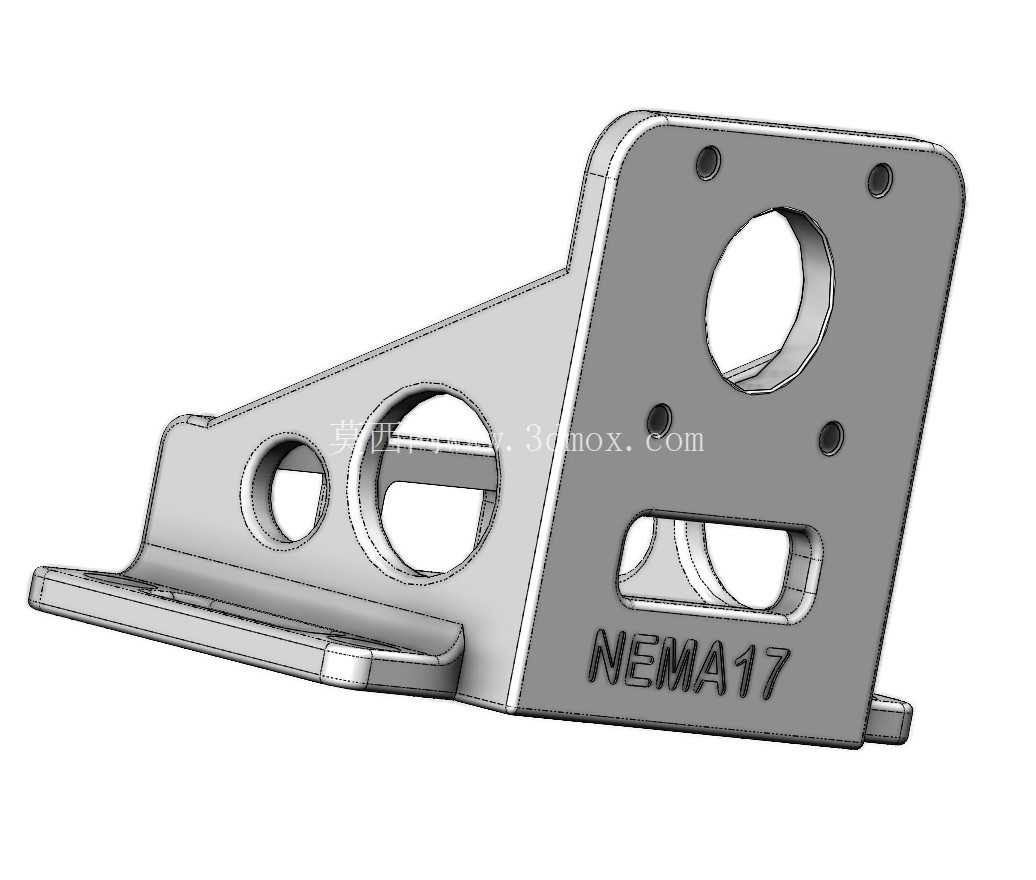

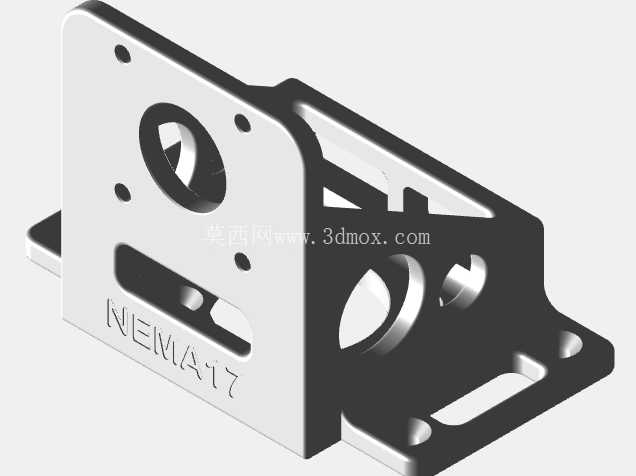

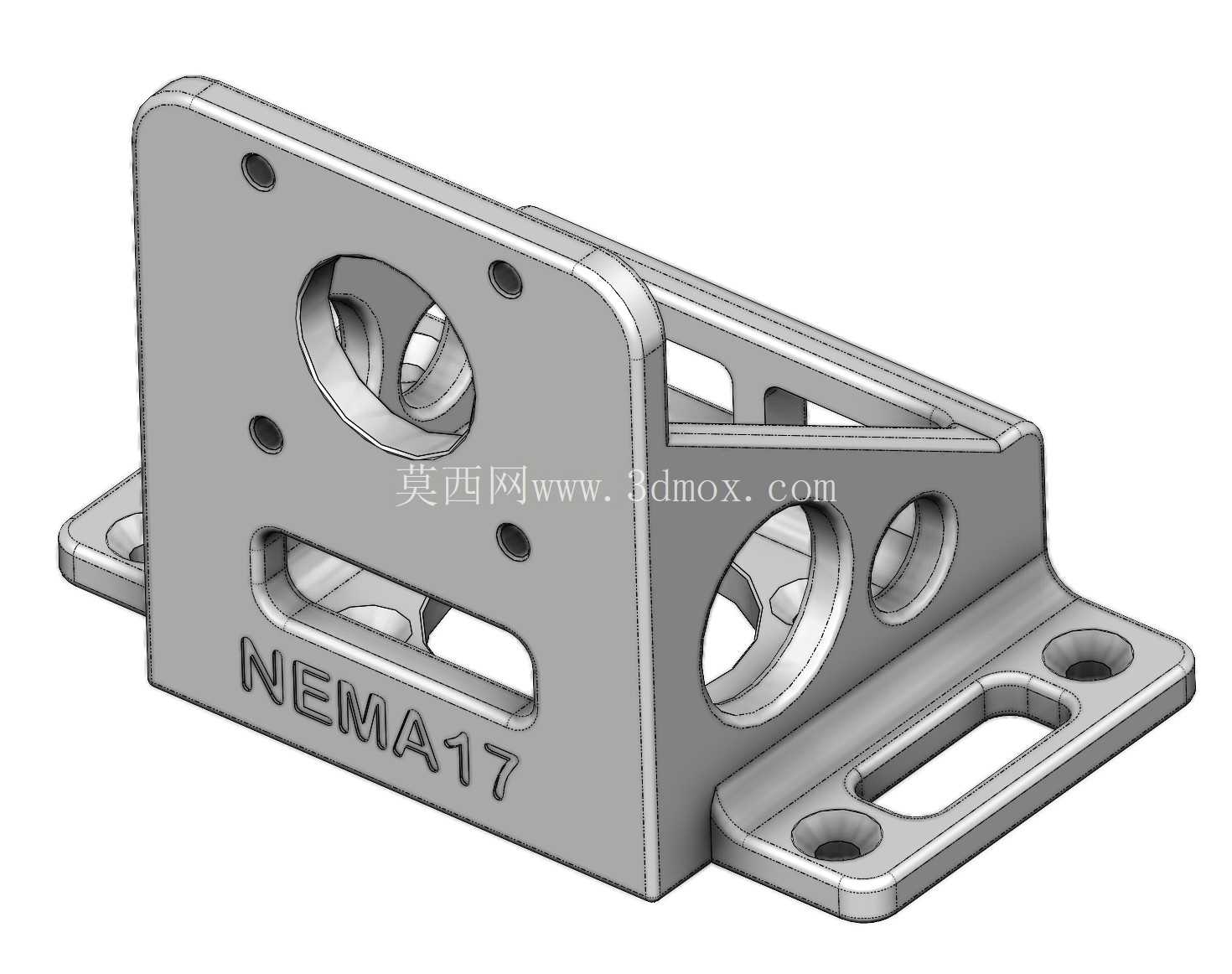

从结构设计的细节来看，支架的电机安装面预留了与NEMA17标准电机完全匹配的安装孔位，四个螺纹孔的中心距严格遵循42mm的行业通用标准，中心的大尺寸过孔可以完整容纳电机输出轴端的轴承凸台，避免安装时出现电机端面与支架贴合不实的问题；侧面的三个不同直径开孔，一方面是为了给电机输出端的联轴器、同步轮预留安装操作空间，方便装配时拧动紧定螺丝，另一方面也能通过镂空结构降低支架整体重量，同时给长时间运行的电机端面留出空气流通的散热通道，避免支架完全包覆电机端盖导致热量积聚。底部的安装法兰面做了加宽处理，上面预留的长条形安装槽可以兼容2020、2040等常用规格的工业铝型材安装，槽孔的长度预留了±2mm的位置调整余量，装配时可以微调电机的前后位置，方便张紧同步带或者调整丝杠与螺母的同轴度，不需要重新打孔对位。

设计时的受力考量也完全贴合小型传动设备的负载特性，L型弯折的直角位置做了加厚的加强筋过渡，避免电机高速启停时的反冲力矩导致支架弯折变形，支架的壁厚选取兼顾了刚性与轻量化，在承受NEMA17电机额定输出扭矩的反作用力时，安装面的形变量可以控制在0.1mm以内，完全满足桌面级设备的传动精度要求。安装边界方面，支架整体的外轮廓尺寸适配绝大多数小型设备的侧装空间，不会与旁边的导轨、拖链、限位开关等构件产生干涉，底部法兰的厚度控制在合理范围，不会垫高电机导致输出轴中心高与传动轮中心高出现偏差。

在实际选型应用中，这类支架可以替代传统的直角角件加平板的拼接固定方案，减少装配时的零件数量，两个垂直面的一体式加工保证了安装基准的垂直度，避免拼接结构带来的角度偏差，能有效降低电机输出轴的径向负载，延长电机轴承的使用寿命。对于做小型自动化设备改装、桌面数控机DIY、小型输送线搭建的结构设计人员来说，这种标准化的支架不需要重新绘图开模加工，直接按照安装孔位布局适配即可，能大幅缩短结构设计的周期，同时保证固定结构的可靠性。支架表面的处理工艺也适配工业场景的使用需求，平整的安装面可以保证与电机端面、型材表面的完全贴合，不会出现翘边导致的安装应力，长期运行下也不会因为震动出现固定螺丝松动的问题。
