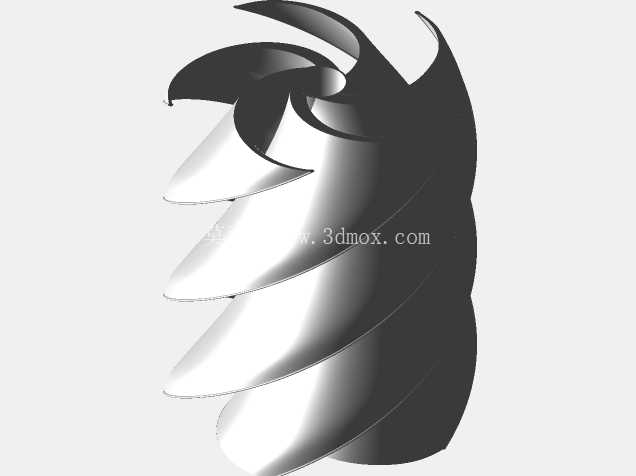

螺旋式垂直轴风力涡轮机结构设计

　　从实际应用角度看，这类螺旋结构的风轮在转动过程中，不同高度位置的叶片会依次切入来流方向，不会出现传统直叶片垂直轴风机在特定风向下整组叶片同时处于阻力区的问题，输出扭矩的波动幅度被大幅压低，配套的传动链载荷更平稳，能够有效延长主轴、轴承以及后端发电模块的使用寿命。设计过程中，叶片的螺旋升角经过多轮流场仿真迭代，兼顾低风速下的启动性能与额定风速下的风能捕获效率，叶片曲面的顺滑过渡处理减少了翼尖涡流带来的能量损耗，同时也降低了风轮转动过程中的气动噪音，更适合靠近人居场景的分布式发电项目使用。在分布式风能利用场景中，垂直轴风力涡轮机的适配性一直是工程选型的重点方向，这类设备不需要对风机构，在复杂紊流的城区楼宇、山地零散风场、近海小型平台等场景下，相比水平轴风机有着更低的运维门槛。本次呈现的螺旋式垂直轴风轮结构，针对传统垂直轴风机启动风速高、转动扭矩脉动大的痛点做了结构优化，叶片采用连续螺旋扭转的曲面构型，沿竖直轴向整周排布，能够在任意来风方向下捕捉风能，不需要额外加装偏航驱动结构，大幅简化了上部回转部件的机械复杂度。

　　从安装边界来看，该风轮采用竖直同轴布置结构，整体重心沿主轴中心线分布，对支撑塔架的侧向倾覆力矩更小，不需要像水平轴风机那样对塔架做高强度的抗倾覆设计，下部支撑结构的建造成本可以得到有效控制；风轮的径向尺寸控制在适配小型分布式装机的范围内，既可以单台安装作为离网供电单元，也可以多台组阵布置在工业园区屋顶、牧区居民点、通信基站旁，为小功率用电场景提供清洁电力。结构细节上，叶片与中心轮毂的连接点位沿螺旋轨迹均匀分布，每个连接点的载荷经过受力校核，避免长期交变载荷下出现连接结构疲劳失效的问题；叶片的曲面构型在建模时做了壁厚均匀化处理，不管是采用复合材料铺层成型还是金属板材冲压成型，都能保证加工工艺性，不会出现局部壁厚突变导致的成型缺陷。

　　不同于传统萨沃纽斯型风轮的半圆柱阻力型结构，这款螺旋式风轮同时结合了阻力型风机低风速启动快与升力型风机叶尖速比高的优势，在3m/s左右的低风速下即可自主启动，在额定风速区间内的转动平稳性远优于普通直叶片垂直轴风机，不会因为来流方向的快速变化产生剧烈的振动。在实际运维过程中，这种整周螺旋的叶片结构没有突出的尖锐部件，转动过程中的视觉安全性更好，也不容易缠绕空中的漂浮杂物，减少了日常清理维护的工作量；同时发电机、传动部件都可以布置在风轮下部靠近地面的位置，不需要高空作业就能完成检修维护，对于交通不便的偏远区域装机场景十分友好。

　　建模过程中对叶片的曲面连续性做了严格管控，保证每一段螺旋曲面的曲率变化顺滑，避免局部曲面折角带来的应力集中问题，中心轮毂的接口采用标准化的轴连接尺寸，可以适配不同功率等级的垂直轴发电机主轴，不需要额外做转接结构设计，方便不同项目根据实际装机需求灵活搭配发电模块。在城市高楼的风能利用场景中，这类垂直轴风轮还可以结合建筑外立面做集成化布置，螺旋外形的视觉流畅度更好，不会像传统三叶片水平轴风机那样产生明显的光影闪烁问题，对建筑周边的人居环境影响更小；在偏远牧区的离网供电场景中，该结构风轮对风向变化不敏感的特性，能够适配草原上风向多变的紊流风场，不需要复杂的控制系统就能稳定运行，降低了离网供电系统的故障概率。
