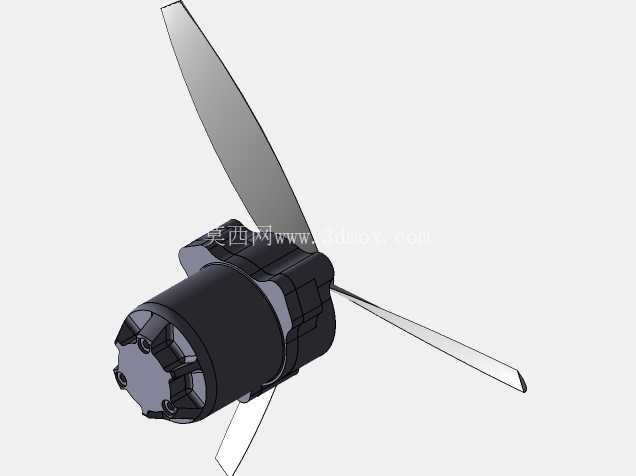

微型三叶式风力涡轮发电装置结构

在分布式微能采集场景里，这类微型三叶风力涡轮的适配场景非常宽泛，不像兆瓦级风电机组对场地、风资源有严苛要求，它可以部署在野外监测传感节点的供电端，给山林里的气象监测站、水文数据采集终端补能，也能装在户外低功耗物联网设备的顶部，搭配储能电容完成离网状态下的持续供电，甚至在城市建筑的通风廊道、高架沿线的紊流区域，也能通过低启动风速的特性捕捉零散风能，避免传统光伏板在阴雨、遮挡场景下的供电断档问题。

从实际功能逻辑来看，这套结构的核心是把流经桨叶的空气动能转化为旋转机械能，再通过后端的发电单元输出电能，三叶桨的选型本身就经过了转动惯量与风能捕获效率的平衡：两叶桨虽然转动惯量更低，但动平衡调校难度大，紊流工况下容易产生周期性振动，四叶及以上桨叶虽然启动风速更低，但高速转动时的桨叶间气流干扰会拉低整体转换效率，三叶结构刚好在低风速启动性能、动平衡稳定性、风能利用率三者间取到工程上的最优解，面对城市区域常见的3-6m/s紊流风场，能保持稳定的转速输出，不会因为风向小幅波动出现转速骤变。

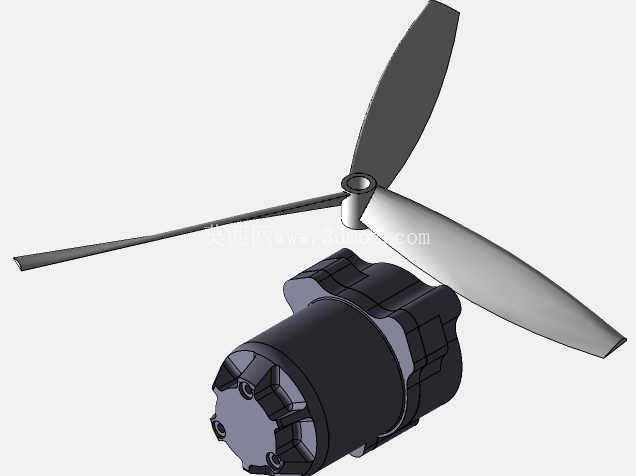

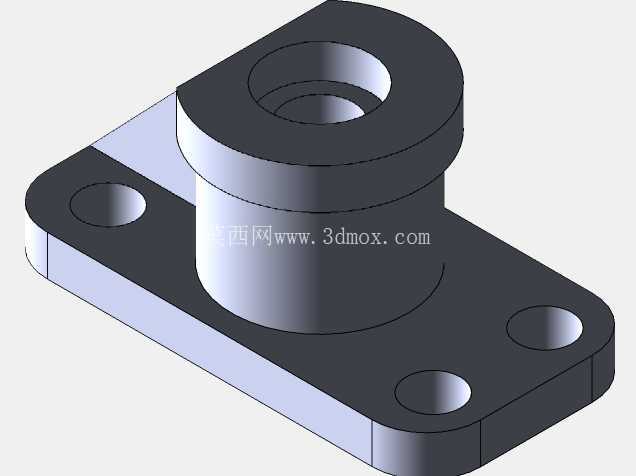

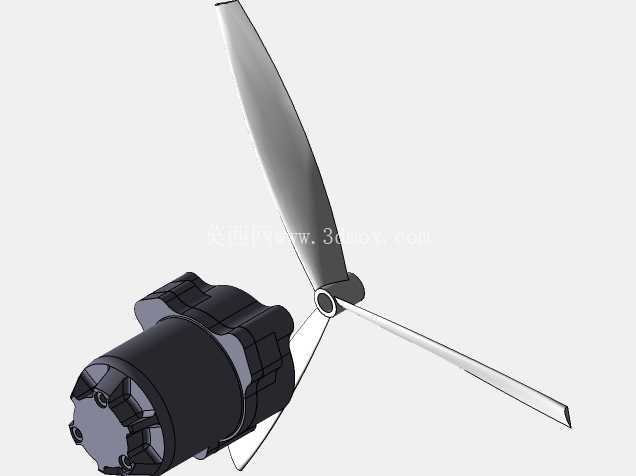

设计层面首先考虑的是安装边界的适配性，整套结构的安装基座采用了多边形定位止口，和后端发电单元的外壳配合时，不需要额外设计复杂的定位工装，止口的配合公差选H7/h6的间隙配合，既可以保证装配时的同轴度，避免桨叶旋转时出现偏心扫膛，也能在后期维护时快速拆卸桨叶组件，不需要专用拉马工具。桨叶和主轴的连接采用了中心轴孔加定位销的结构，轴孔和主轴的配合带轻微过盈，搭配横向穿装的防松销，即使长期在交变风载下工作，也不会出现桨叶松脱的问题，桨叶本身的翼型选了低速高升阻比的平凸翼型，叶根到叶尖做了线性扭转角设计，从根部到尖部的安装角逐步减小，让整个桨叶展向上的各个截面都能保持合适的攻角，避免叶尖部分先失速，也能降低转动时的气动噪声，适合在靠近人居的场景部署。

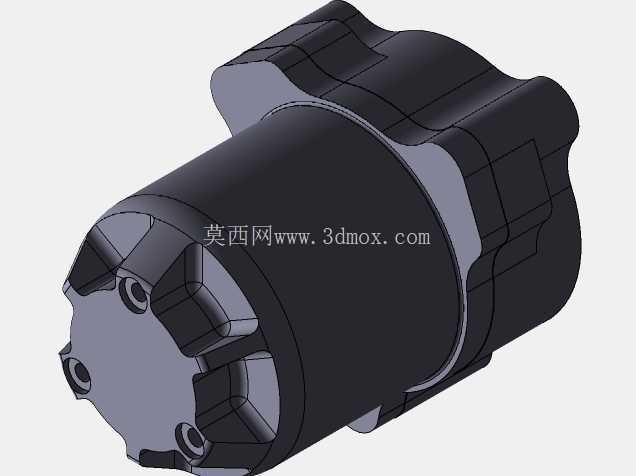

尺寸设计上，桨叶的旋转直径控制在适配微型发电单元的区间内，整体径向尺寸不会超出安装基座的外接圆太多，不会给安装支架带来额外的风载荷力矩，轴向尺寸上，桨叶根部和发电单元前端盖预留了足够的安全间隙，即使桨叶在强风下出现轻微的弹性形变，也不会刮擦到前端盖的密封结构。发电单元的外壳做了多道散热筋结构，一方面可以增加外壳的结构刚性，降低整机的共振频率区间，另一方面可以把内部线圈、磁钢工作时产生的热量快速导到外界，避免夏季高温环境下内部磁钢出现退磁问题，外壳的出线端做了防水密封槽，装配时套上密封圈就能达到IP65的防护等级，应对户外淋雨、扬尘环境不需要额外做防护外壳。

实际选型适配时，这套结构可以根据不同的风速区间调整桨叶的螺距：在年平均风速偏低的区域，可以适当加大桨叶安装角，提升低风速下的启动扭矩，搭配低齿槽转矩的发电单元，能在2.5m/s的风速下就启动发电；在年平均风速偏高的开阔区域，可以适当减小桨叶安装角，限制高风速下的最高转速，避免转速过高导致发电单元过压、或者桨叶离心力超出材料强度极限。结构的动平衡调校是设计中不能忽略的环节，每个桨叶的质量差控制在0.1g以内，装配完成后要在动平衡机上做双面平衡，把剩余不平衡量控制在G2.5等级以内，这样长期转动时的轴承载荷会更均匀，能大幅延长后端轴承和发电单元的使用寿命，也不会因为振动导致安装支架的紧固件松动。

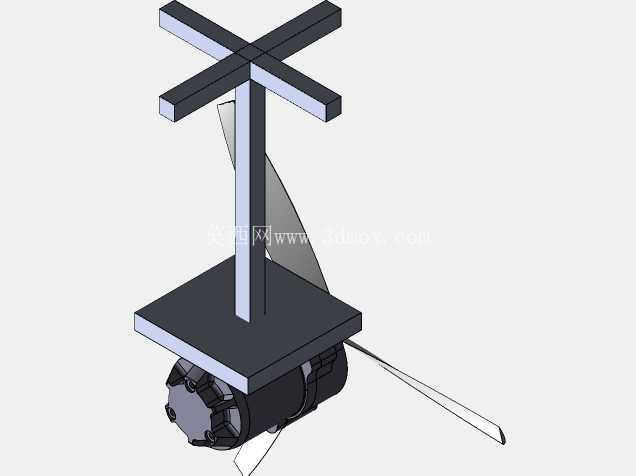

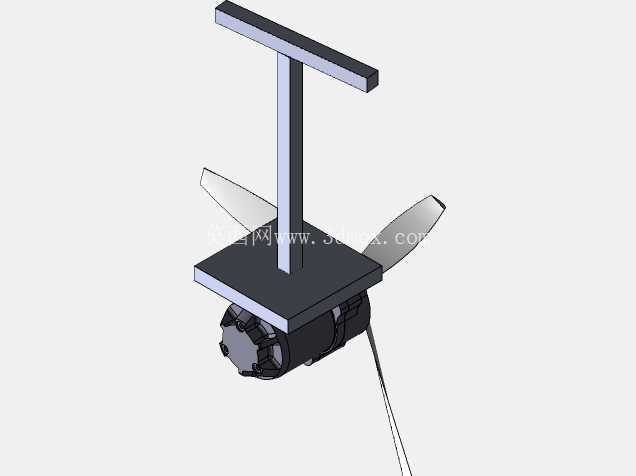

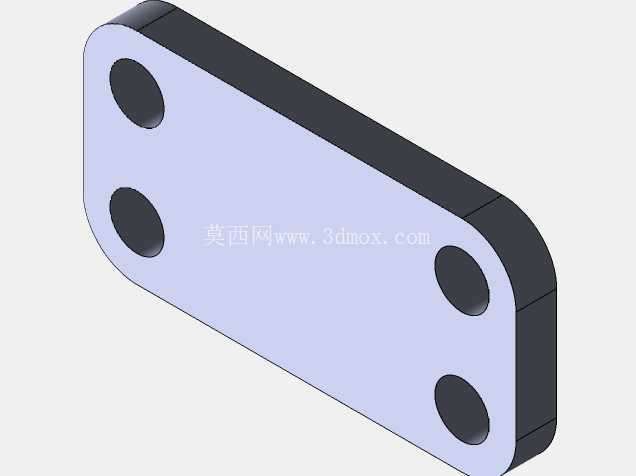

从安装场景的适配来看，整套结构的安装基座预留了四个均布的安装孔，可以直接通过螺栓固定在标准的金属支架上，也可以搭配抱箍结构固定在灯杆、监控杆这类圆柱形杆件上，不需要重新设计转接法兰，降低了现场安装的加工成本。桨叶的材料选型上，优先选用玻纤增强的工程塑料，一方面材料本身的密度低，转动惯量小，启动风速更低，另一方面材料的耐候性好，长期在紫外线照射、温差变化的户外环境下，不会出现脆化、形变的问题，相比金属桨叶，即使出现高速旋转脱落的极端情况，也不会产生过大的冲击动能，提升了设备在公共区域部署的安全性。
