FRC赛事轮式机器人驱动底盘结构设计

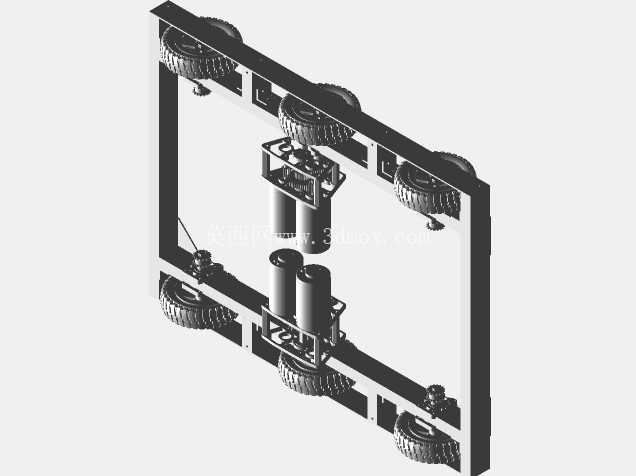

　　该轮式驱动底盘主要面向青少年机器人竞赛场景的移动承载需求，作为竞赛机器人的核心行走承载基体，承担上部功能机构安装、动力传输、场地移动的核心作用，适配平整硬质竞赛场地的快速移动、转向、急停等动作要求，可承受上部机械臂、抓取机构、控制元件、电池组件等全部负载的重量与动态冲击。从结构布局来看，整体采用矩形框架式承载结构，框架主体通过型材拼接形成封闭受力环，六个行走轮分上下两排对称布置在框架两侧，每侧三个轮体沿框架长度方向等距排布，这种布局能够在底盘发生侧倾、翻越场地小型障碍时始终保持至少两个轮体与地面接触，避免行走过程中出现打滑、悬空失稳的问题，适配竞赛过程中频繁变向、加减速的动态受力场景。

　　动力单元采用双组动力模块对称布置在框架中部位置，每组动力模块对应驱动一侧的行走轮，通过传动结构将动力输出至对应轮组，传动路径短、传动损耗小，能够保证两侧轮组的动力输出一致性，减少直行过程中的跑偏量，同时为差速转向提供足够的扭矩储备，满足小半径转向甚至原地转向的动作需求。设计过程中优先考虑了安装边界的兼容性，框架上预留了多组标准化安装孔位，孔位间距适配常用竞赛类传感器、控制器、执行机构的安装尺寸，上部功能组件不需要额外打孔改制即可直接固定在底盘框架上，大幅缩短整机装配调试周期。

　　框架的受力设计经过针对性优化，型材的截面选型兼顾了结构刚性与整体重量控制，在承受上部负载冲击、轮组传递的地面反作用力时，框架的形变量控制在允许范围内，不会出现因框架变形导致的传动卡滞、轮组定位偏移问题。轮组的安装座采用可调式结构，能够根据实际场地的地面摩擦力情况微调轮体的预紧压力，保证不同场地条件下轮体与地面的接触压力均匀，避免出现单轮过载打滑或者磨损不均的问题。布线通道沿框架内侧预留，动力线与信号线能够沿框架内部走线，避免行走过程中线路被轮组卷入、或者与场地障碍物刮蹭导致的线路损坏，同时线路排布整齐也便于后期的故障排查与元件更换。

　　底盘的重心经过匹配设计，动力单元、电池等大重量部件全部布置在框架中部偏低位置，有效降低整机重心高度，在快速急转、急停时能够减少侧倾风险，提升行走过程的稳定性。轮体选用高摩擦系数的包覆材质，在硬质竞赛场地上能够提供足够的抓地力，避免启动、制动时出现打滑空转的情况，同时轮体的减震结构能够吸收场地接缝、小型凸起带来的冲击，减少上部精密元件受到的振动影响。从安装适配性来看，该底盘的整体外形尺寸符合主流机器人竞赛的尺寸规则要求，初始状态下的长宽高边界满足赛事检录的尺寸限制，上部预留的安装平面能够根据不同赛季的任务需求，加装不同功能的执行机构，不需要对底盘主体结构进行大改即可适配不同的竞赛任务，具备较强的通用性与拓展性。结构装配过程中，所有连接部位均采用标准化紧固件，不需要特殊定制工具即可完成拆装维护，日常调试过程中更换轮组、调整传动间隙的操作十分便捷，能够适配竞赛现场快速抢修、调整参数的需求。传动部位的防护结构设计能够避免场地内的细小杂物进入传动间隙，导致传动卡滞、零件磨损的问题，提升整机在复杂场地环境下的运行可靠性。
