RoboDK双轨机器人示教探针结构

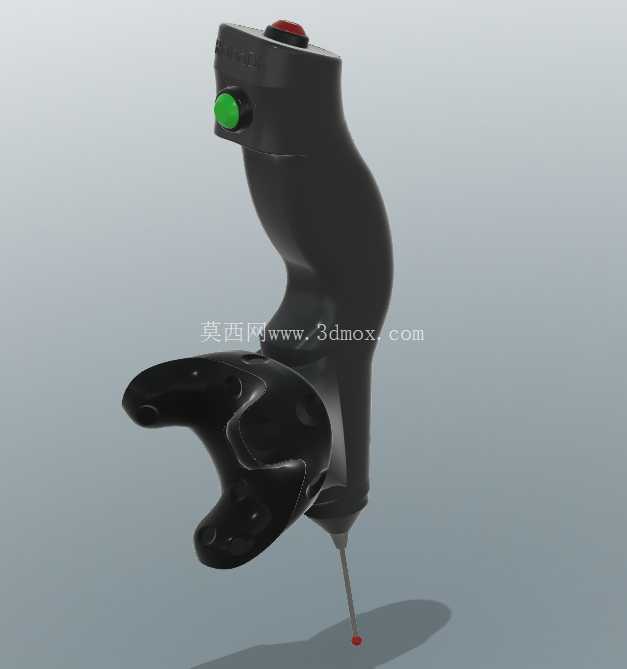

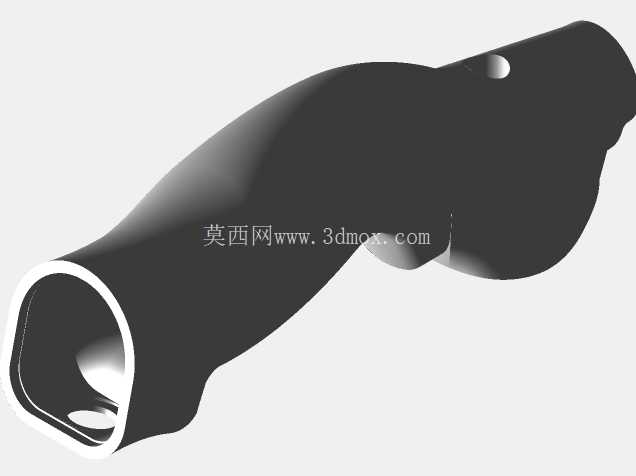

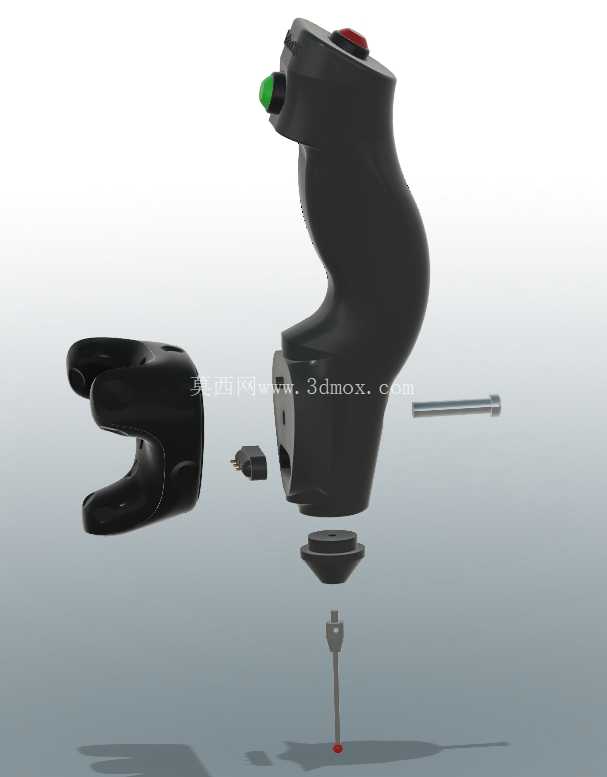

　　在工业机器人产线调试的实际场景中，传统示教器编程往往需要操作人员反复调整关节坐标，面对小批量多品种的柔性制造需求，尤其是喷漆、抛光、去毛刺、点胶、焊接这类需要连续轨迹复现的工位，逐点录入坐标的方式不仅效率低下，还很难复刻熟练技工的操作手感与路径节奏，双轨示教探针的出现，正是为了打通人工操作经验到机器人执行程序的转化链路。这款手持示教探针的整体结构采用人体工学握柄设计，握持区域的曲面弧度贴合手掌自然弯曲形态，操作时手腕无需过度偏转即可完成全方向的轨迹移动，握柄上方集成的两枚操作按键分别对应急停与轨迹记录触发功能，按键的按压行程设置在3mm左右，触发反馈清晰，避免长时间操作出现误触。探针前端的接触测头采用细杆式结构，测头尖端的伸出长度经过反复校核，在保证触碰工件时不与周边工装发生干涉的前提下，尽可能缩小测头偏移量对轨迹采集精度的影响，测头与握柄主体的连接部位设置有快换结构，可根据不同的作业场景更换不同长度、不同端头形状的测头，适配狭小空间内的轨迹采集需求。从硬件适配逻辑来看，这款探针的姿态追踪模块采用空间定位方案，需要搭配空间定位基站完成手部六自由度姿态的实时采集，定位模块的安装位置设置在握柄的重心上方区域，既不会干扰操作人员的手部动作，也能避免握柄本身对定位信号的遮挡，保证轨迹采集过程中信号的连续性。

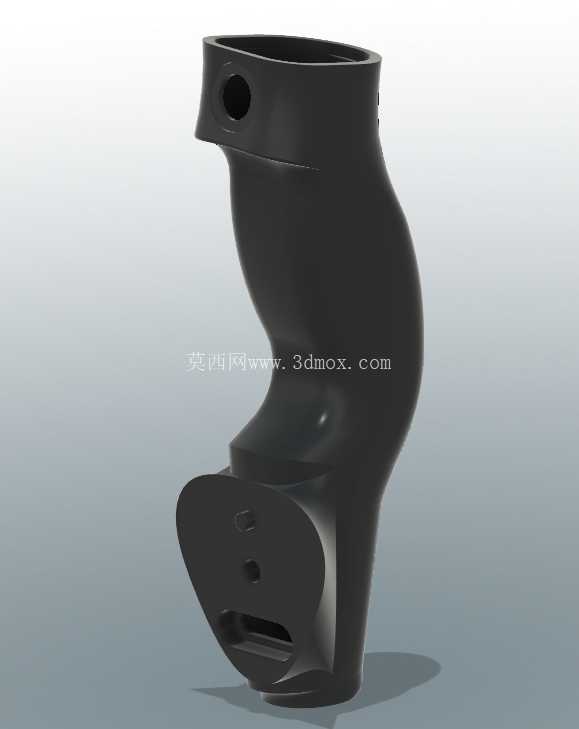

　　在实际产线应用中，操作人员只需手持探针沿着需要机器人复现的作业路径缓慢移动，系统即可实时记录探针尖端的空间坐标与姿态角度，自动生成连续的机器人运动轨迹，无需逐点设置关节参数，对于复杂曲面的抛光、焊缝跟踪这类传统示教难度极高的工位，能够将示教时间压缩到原来的十分之一，同时还能完整保留熟练技工的操作路径细节，避免不同操作人员示教带来的工艺一致性差异。从结构设计的边界尺寸来看，握柄主体的最大直径控制在65mm以内，整体长度不含测头约180mm，即使在工装密集的焊接工位、夹具排布紧凑的点胶工位，操作人员也能手持探针顺利到达作业位置，不会因为设备体积过大出现轨迹采集的死角。

　　探针的整体重量控制在300g以内，长时间手持操作不会产生明显的手部疲劳，外壳采用高强度工程塑料注塑成型，表面做了防滑磨砂处理，在车间存在少量切削液、油污的环境下也能保证握持稳定性。在功能逻辑上，这款探针采集到的轨迹数据可以直接导入机器人仿真环境中进行路径校验，提前排查轨迹与工件、工装的碰撞风险，调整运动速度与过渡点位置，校验完成后可直接生成对应品牌机器人的执行程序，无需二次转码，打通了从人工操作到机器人落地执行的全流程链路。不同于传统的离线编程需要依托三维数模进行轨迹绘制，这款双轨探针可以在没有工件数模的场景下完成轨迹采集，针对现场修配、样件试制这类没有完整数模的作业场景，能够大幅降低前期的建模准备工作量。

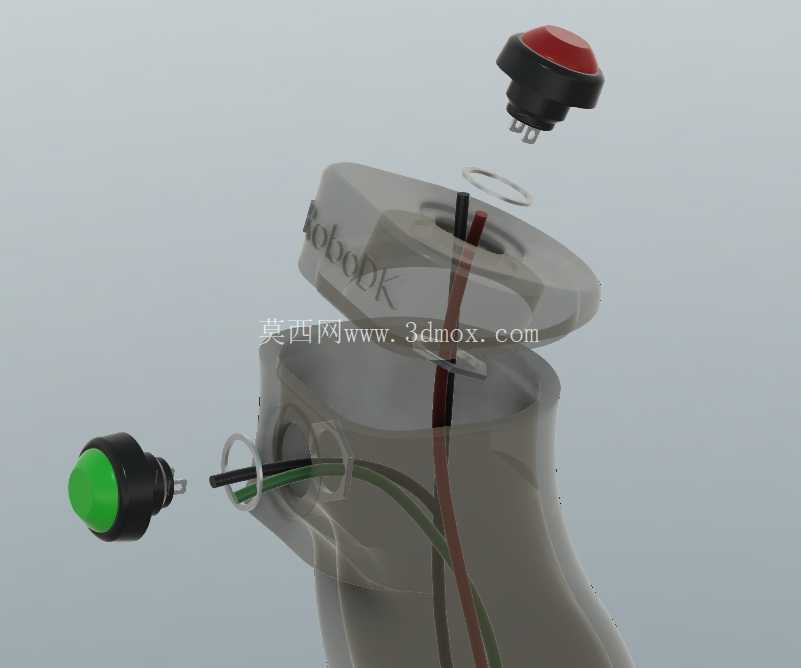

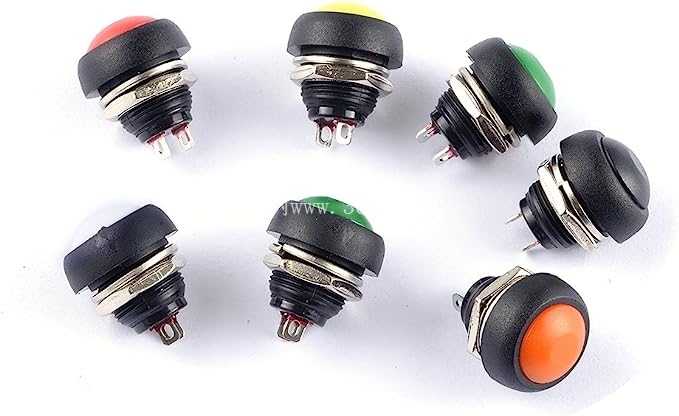

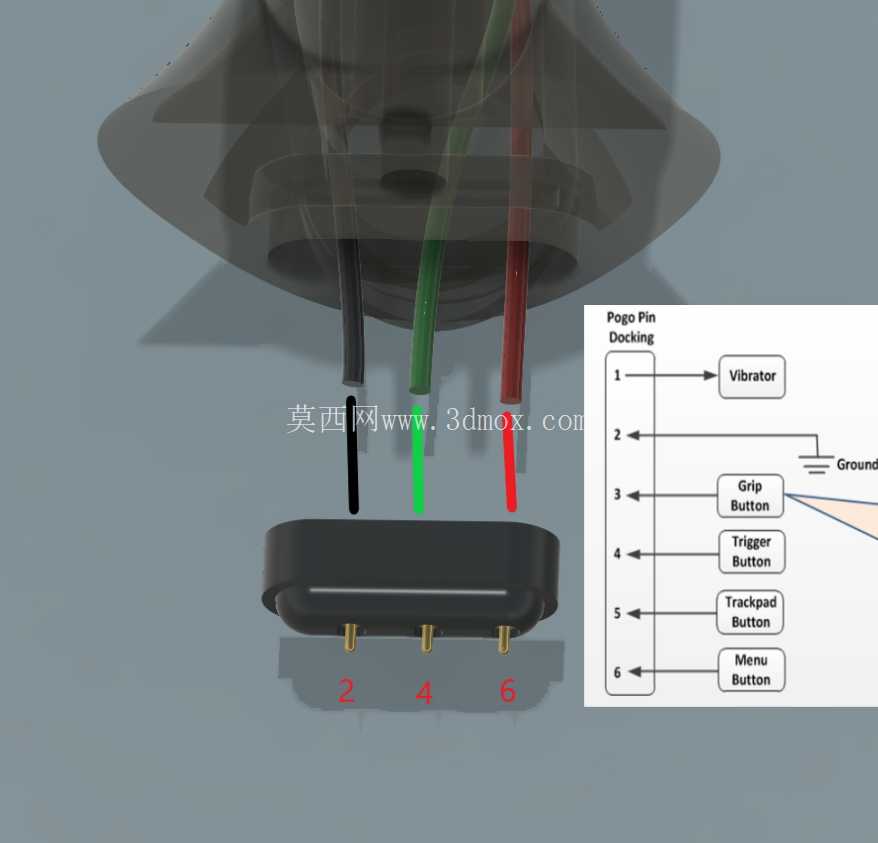

　　探针的按键布局经过多轮实操验证，记录触发按键设置在食指自然放置的位置，操作人员在移动探针的过程中无需调整手部姿势即可完成轨迹记录的启停操作，急停按键设置在握柄顶端，采用凸起式红色设计，出现异常情况时可以快速按下停止轨迹采集，避免误操作带来的路径偏差。在结构可靠性设计上，探针内部的电路板安装位置设置有缓冲胶垫，即使操作过程中出现轻微磕碰，也不会影响内部定位模块与按键的正常工作，测杆部位采用高硬度不锈钢材质，日常触碰工件不会出现弯曲变形，保证轨迹采集的精度稳定性。针对不同的机器人应用场景，这款探针还支持自定义探针尖端的工具坐标系校准，操作人员只需通过简单的四点校准步骤，即可完成探针工具参数的设置，保证采集到的轨迹坐标与实际作业路径完全匹配，无需后续在仿真环境中进行大量的坐标偏移修正。
