可3D打印直齿圆柱传动零件结构

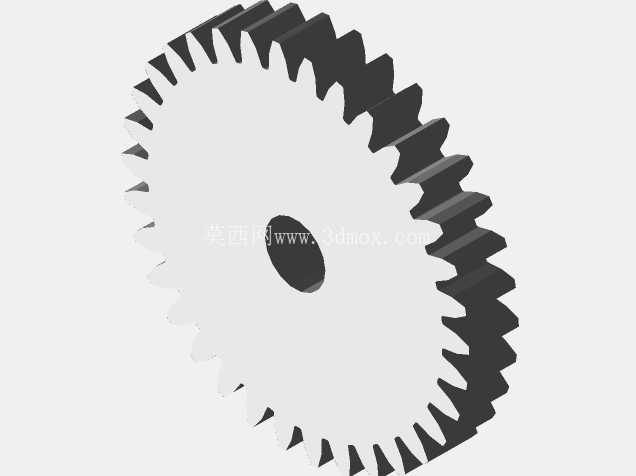

　　这个齿轮的外形尺寸控制在71×71×10毫米，属于薄型圆柱直齿轮，轴向厚度10毫米的设计，刚好适配常用的6毫米直径输出轴的小型减速电机，中心安装孔的尺寸可以根据实际选配的轴径做适配调整，建模时中心孔和齿顶圆的同轴度公差要控制在0.1毫米以内，不然装配后转动会出现明显的径向跳动，加大传动过程中的噪音和磨损。从设计思路上来说，这类适配3D打印的直齿轮不需要做传统机加工齿轮的退刀槽结构，因为3D打印是逐层堆积成型，不存在刀具切削的退刀需求，所以可以把轮毂部分和轮齿部分做成一体化结构，减少装配环节的同时，也能提升整体的结构强度。在桌面级3D打印的非标传动结构搭建场景里，这类直齿零件是很多小型传动机构的核心基础件，不管是学生做课程设计的小型传动演示装置，还是爱好者自制的小型物料输送机构、桌面级自动化小设备的动力传递单元，都能用到这类结构的齿轮。做这类直齿轮的三维建模时，首先要考虑的是3D打印工艺的成型限制，齿形部分不能做太尖锐的边角，不然FDM打印过程中容易出现翘边、缺料的问题，齿根位置要做微小的圆角过渡，既可以降低打印时的应力集中，也能提升打印完成后零件的实际啮合强度，避免传动过程中齿根断裂。

　　齿形参数选择上，要匹配常用的小型传动模数，齿距均匀性要保证，不然啮合时会出现卡滞、传动不顺畅的问题，建模时齿廓采用标准渐开线齿形，保证和同模数的其他标准齿轮能够正常啮合传动，不需要额外做修形处理，毕竟3D打印的零件多用于低负载、低转速的传动场景，过高的齿形精度要求反而会提升打印难度，没有实际工程意义。实际使用场景中，这类齿轮可以用PLA或者PETG材料打印，PLA材料打印难度低，成型精度好，适合负载在10N·m以内的低速传动场景，比如小型展示装置、教学演示模型的传动结构；如果需要稍微大一点的负载，可以选用PETG材料打印，韧性更好，抗冲击能力比PLA强，不容易出现断齿问题。

　　安装边界上，因为齿轮的轴向厚度是10毫米，装配时和轴的配合长度建议不小于8毫米，避免传动过程中齿轮出现轴向窜动，如果需要和其他齿轮啮合，两个齿轮的中心距要严格按照模数和齿数计算的理论值来安装，中心距偏差过大会导致啮合间隙过大，传动回差明显，中心距过小则会导致啮合过紧，转动阻力大，甚至会出现卡死后打坏轮齿的问题。另外，这类薄型直齿轮不适合用于高速重载的传动场景，毕竟3D打印的材料强度和机加工的金属齿轮、工程塑料注塑齿轮还有差距，它的优势在于可以快速成型，不需要开模，针对小批量、定制化的小型传动需求，可以快速调整参数打印出适配的零件，大大缩短非标设备的研发打样周期。

　　建模过程中还要注意，轮齿的端面不要做太薄的凸缘结构，不然打印时首层附着力不够，容易出现打印错位，整个齿轮的端面尽量保持平整，打印时可以直接平放在打印平台上，不需要加太多支撑，仅在中心孔位置如果是悬空角度过大的话加少量可拆除支撑即可，减少后处理的工作量。实际装配时，如果中心孔和轴的配合偏紧，可以用细砂纸稍微打磨孔壁，不要强行压入，不然会导致齿轮内部产生内应力，传动受力时容易从轮毂位置开裂；如果配合偏松，可以在轴上裹一层薄的聚四氟乙烯胶带，消除配合间隙，避免传动时出现空程。在小型通讯设备的辅助调试工装、桌面级小型分拣机构的传动单元里，这类打印的直齿轮完全可以满足使用需求，相比采购标准齿轮，定制化的3D打印齿轮可以快速调整齿数、孔径、厚度参数，适配特殊的安装空间，不需要受标准件尺寸的限制，对于结构设计人员来说，在做原型机验证阶段，用这类可直接打印的齿轮模型，可以快速完成传动结构的验证，不用等待机加工或者标准件采购的周期，提升研发效率。
