交错轴传动用空心轴蜗杆结构设计

在自动化输送线的转角换向机构、小型精密机床的进给传动单元、通讯基站天线的角度调节装置里，这类空心轴蜗杆是实现90度交错轴运动传递的核心零件，和配套蜗轮啮合时，能把输入端的旋转运动平稳转换到垂直方向的输出轴上，相比直齿锥齿轮换向结构，它的传动比更大、运行噪音更低，反向自锁特性还能避免负载端反向拖动输入端，在需要断电锁止的调节场景里能省掉额外的制动部件。

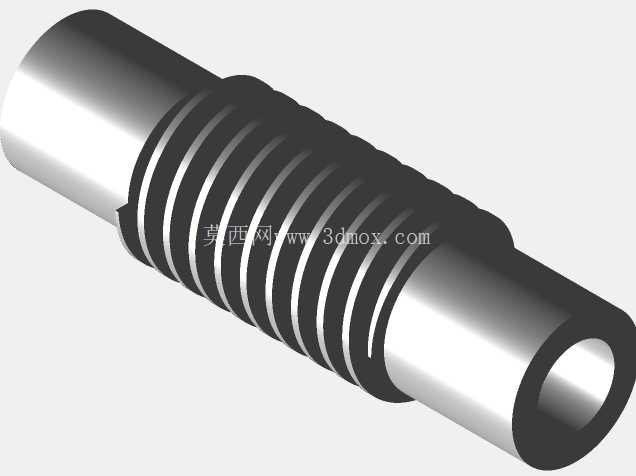

设计这款蜗杆的时候，首先要匹配对应蜗轮的模数、压力角、导程角参数，齿部采用阿基米德齿形，加工时可以用普通车床配合成型车刀完成切削，不需要专用的磨削设备就能满足一般传动场景的精度要求，齿面粗糙度控制在Ra1.6以内，能有效降低啮合时的摩擦损耗，减少长期运行后的齿面磨损量。空心轴的内孔设计是为了穿装走线或者适配细长的输出芯轴，在通讯设备的角度调节结构里，信号线可以直接从轴内孔穿过，避免传动过程中线缆被绞断，两端的光轴段是安装轴承的配合位，公差选k6级过渡配合，既能保证轴承内圈和轴的同步转动，又不会因为过盈量太大导致装配时轴承内圈胀大影响游隙。

从安装边界来看，这款蜗杆的总长度要适配安装腔的轴向空间，两端轴颈的直径要和所选深沟球轴承的内孔尺寸匹配，齿部的最大外径不能和安装腔内壁、蜗轮的轮毂部分发生运动干涉，装配时要保证蜗杆轴线和蜗轮轴线的空间交错角为90度，中心距误差控制在0.02mm以内，否则会出现啮合间隙过大、齿面接触偏载的问题，轻则运行噪音变大，重则会出现齿面局部点蚀甚至断齿的故障。实际选型时，要根据负载扭矩核算齿根的弯曲强度，导程角小于3.5度时具备可靠的反向自锁能力，适合用在垂直升降的调节机构里，导程角更大的型号传动效率更高，适合连续运转的动力传输场景。

齿部的起始端做了15度的倒角引导，装配时能顺畅和蜗轮轮齿啮合，不会出现顶齿卡滞的问题，两端轴颈的根部设计了退刀槽，方便车削加工和轴承的轴向定位，轴端可以根据安装需求加工键槽或者紧定螺钉平面，用来和输入端的联轴器、同步带轮做周向固定，保证扭矩传递的可靠性。日常维护时，啮合部位要涂抹锂基润滑脂，每运行3000小时补充一次润滑脂，能有效降低齿面磨损，延长整套蜗轮副的使用寿命，在粉尘较大的车间环境里使用时，要在蜗杆轴的两端加装密封圈，避免粉尘进入啮合区域加剧齿面磨粒磨损。
