多色3D打印全关节驱动仿生机械手装置

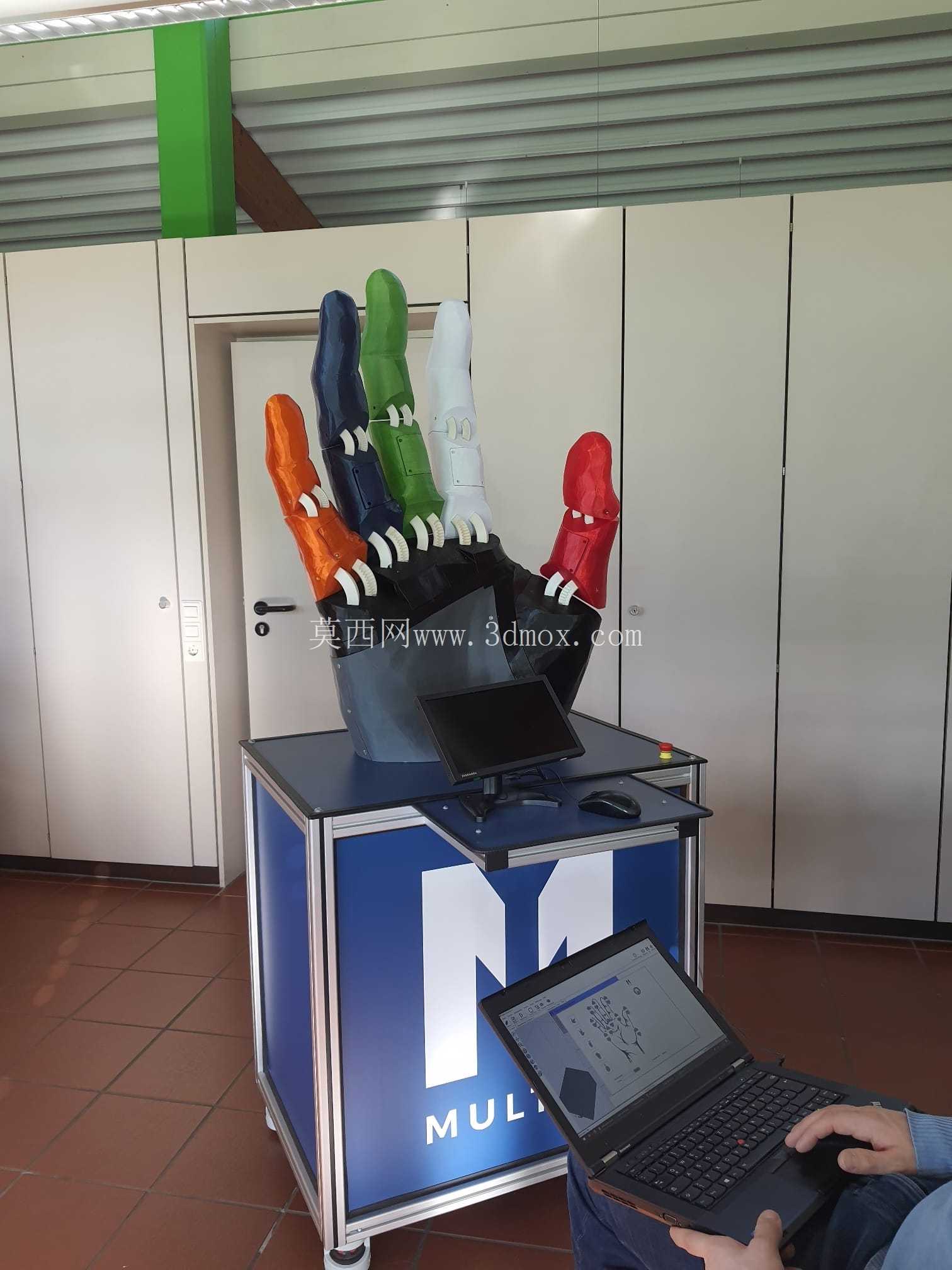

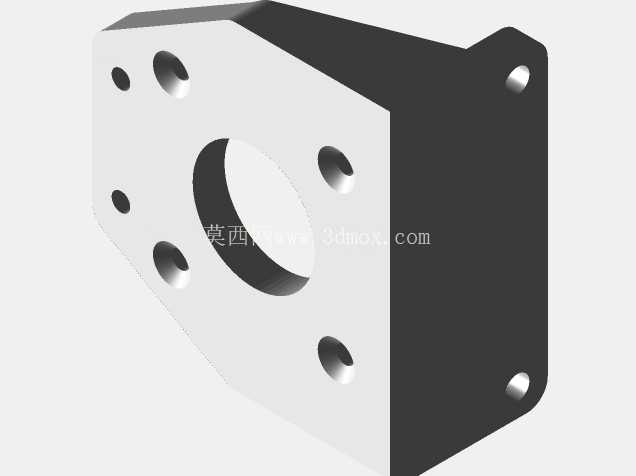

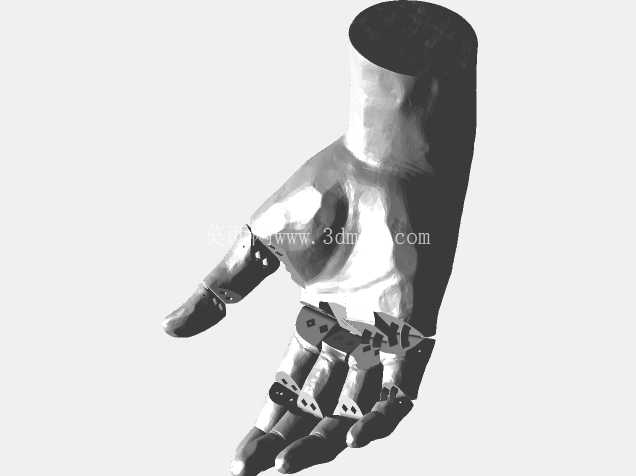

这套仿生机械手装置采用全3D打印的分体式构件设计，所有外露结构件均通过熔融沉积成型工艺制作，不同指节采用差异化色彩区分，既方便装配阶段的部件识别，也能在演示场景中直观呈现各指段的运动轨迹。从结构设计逻辑来看，手指部分采用类人关节的分段铰接方案，每根手指对应独立的驱动链路，选用Nema17步进电机作为动力源，这类电机的扭矩输出特性刚好匹配单根手指的负载需求，同时步进电机的开环控制精度足以支撑指节的角度定位，无需额外加装位置反馈传感器就能实现稳定的屈伸动作，大幅简化了整体布线与控制逻辑。

在实际应用场景中，这套装置可作为人机交互演示载体，适配展会科普、教学实训等场景，也可作为仿生机器人末端执行器的验证原型，用来测试不同抓取姿态下的力学分布。设计阶段优先考虑了3D打印的工艺约束，所有构件均做了无支撑打印的角度优化，铰接位置预留了0.2mm的装配间隙，既避免打印过程中的粘连问题，也能保证关节转动的顺滑度，无需额外加装轴承就能实现低阻尼转动。控制部分采用Arduino作为主控单元，配套的驱动程序可实现单指独立控制与多指协同动作，既可以完成预设的手势循环演示，也能通过外接传感器实现触发式动作响应，比如配合视觉模块完成特定物体的抓取动作演示。

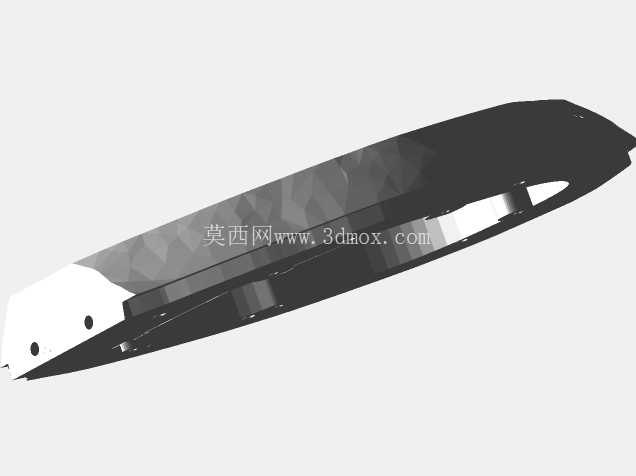

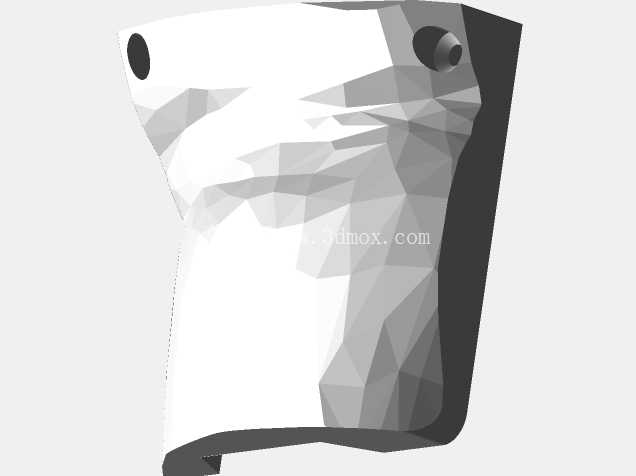

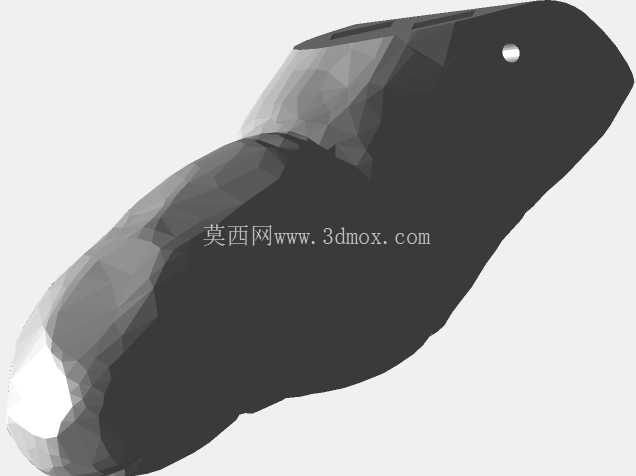

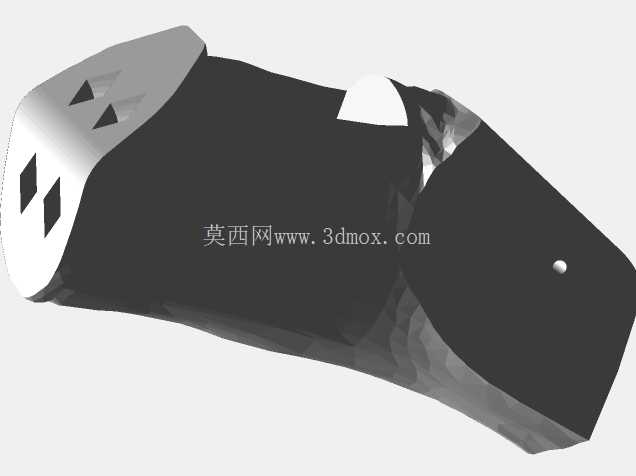

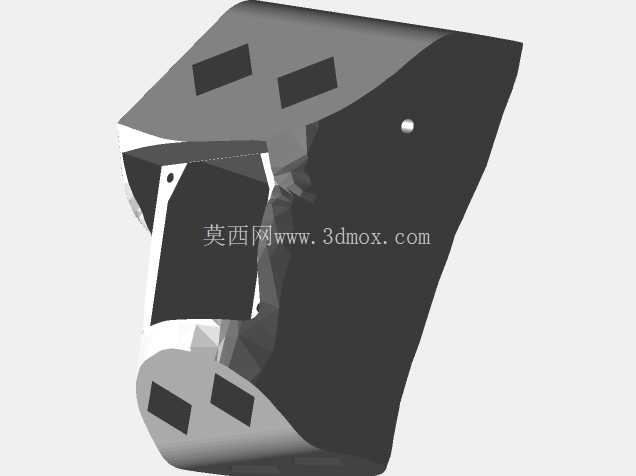

从安装边界来看，整套机械手的底座采用标准铝型材框架搭建，台面预留了主控板、驱动板的安装位，整体尺寸适配常规展示台的摆放需求，底座内部预留了走线槽，所有电机线缆均可通过框架内部走线，避免外露线缆干扰运动部件。指节部分的结构做了轻量化处理，在保证结构强度的前提下挖空了非受力区域，既减少了3D打印的材料消耗，也降低了运动过程中的惯量，提升了动作响应速度。关节铰接处采用销轴连接，销轴同样可通过3D打印制作，也可根据实际使用需求替换为金属销轴，提升长时间运行的耐磨性能。

在功能特性层面，这套装置的五根手指均可实现独立的屈伸动作，通过调整各指节的转动角度，可模拟人手的多种基础手势，也能完成不同尺寸物体的包覆式抓取，针对不同重量的抓取目标，可通过调整步进电机的输出扭矩参数，适配从轻质泡沫块到小型金属零件的抓取需求。设计过程中对各关节的运动行程做了限位设计，避免电机过转导致的结构损坏，每个指节的转动范围都参考了真人手指的活动角度，保证动作的拟真度。整套装置的所有打印构件均采用通用PLA材料即可制作，无需特殊工程材料，降低了制作门槛，装配过程无需复杂工装，仅需常规内六角扳手即可完成全部组装工作，适合作为3D打印应用、开源硬件控制的教学实训案例，也可作为互动展项的核心执行机构，配合不同的交互程序实现多样化的展示效果。
