PET塑料瓶长丝回收挤出成型装置

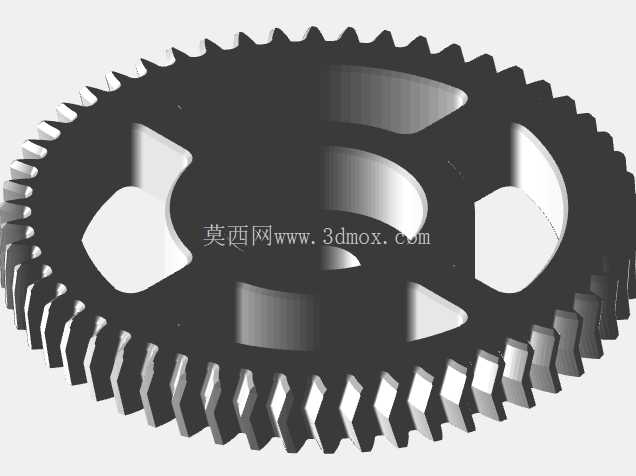

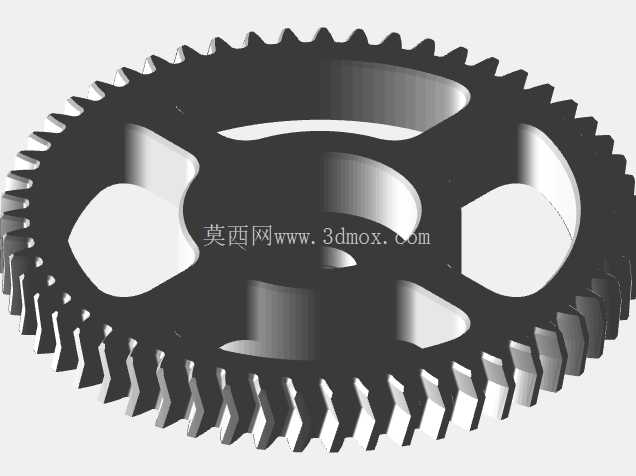

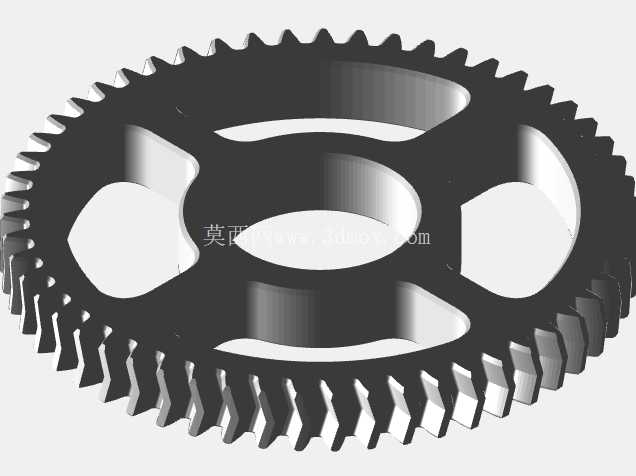

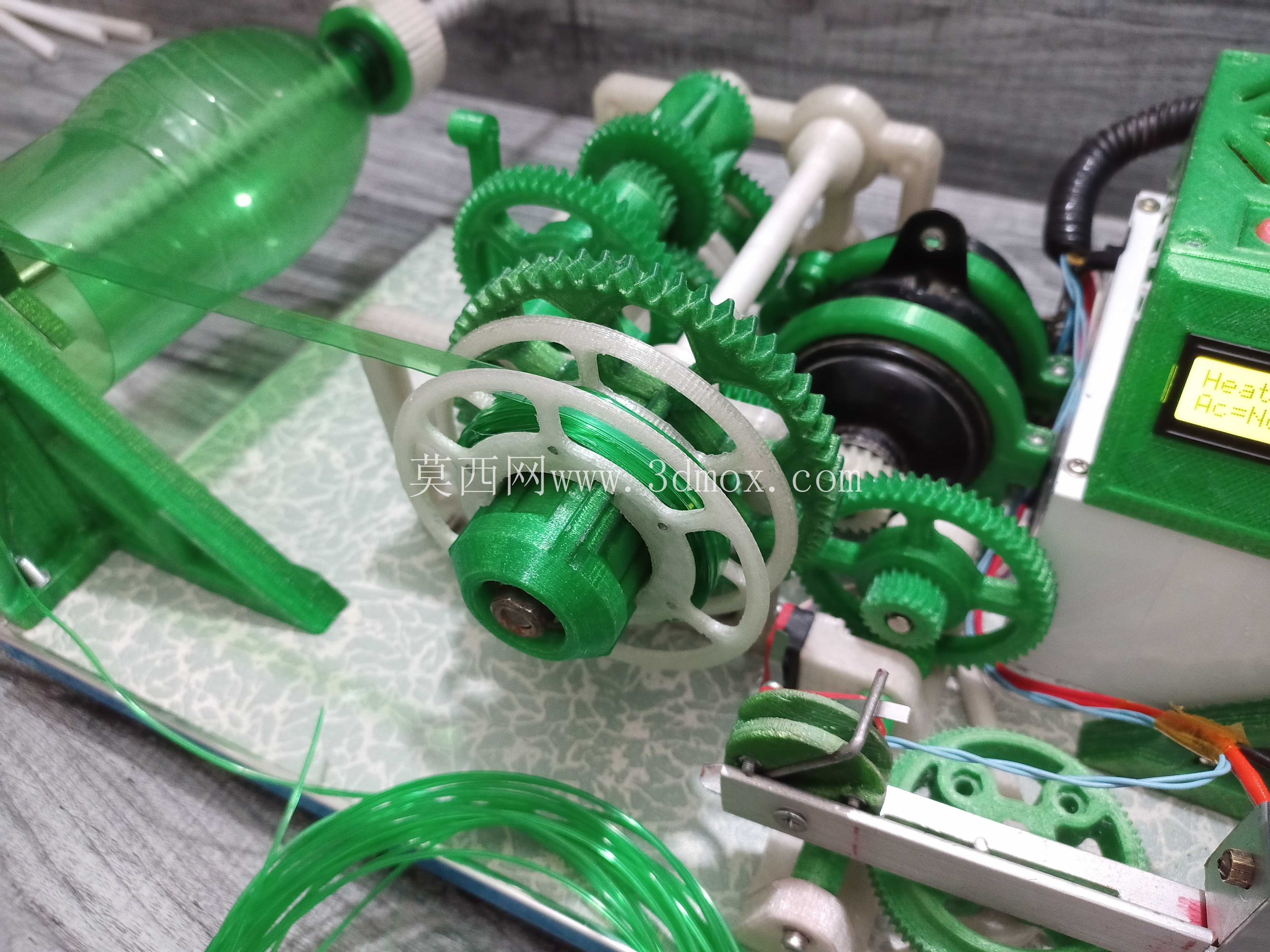

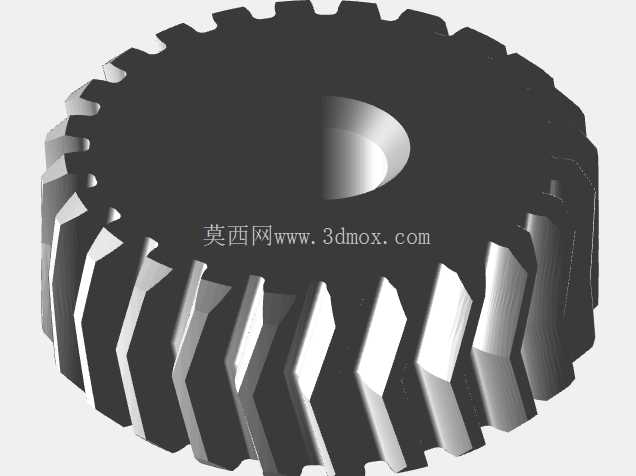

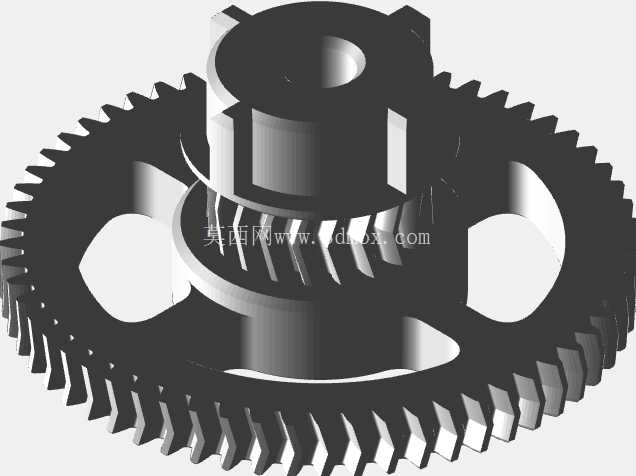

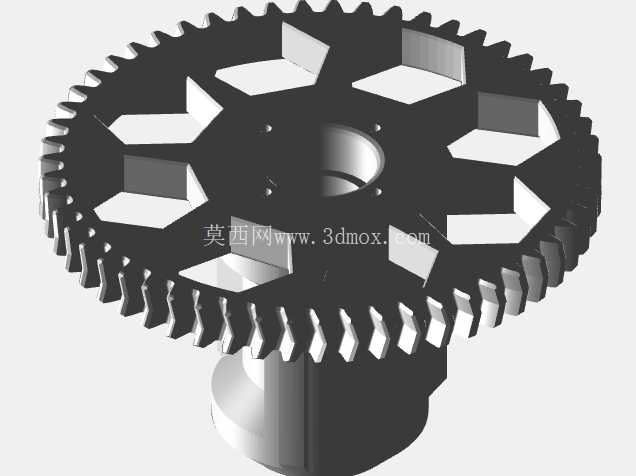

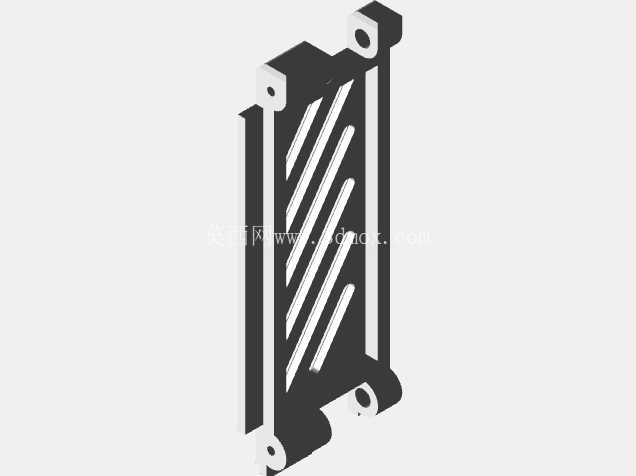

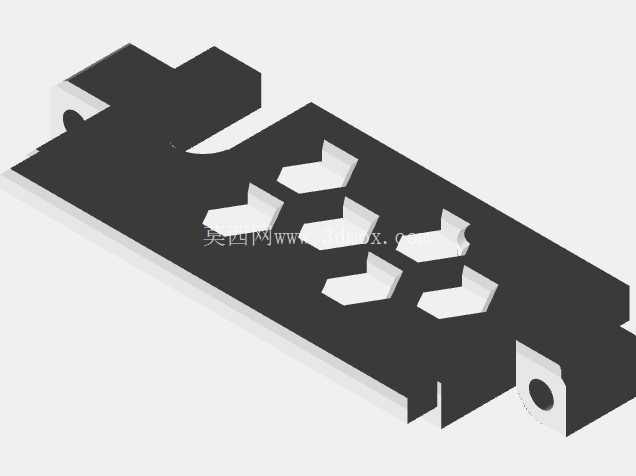

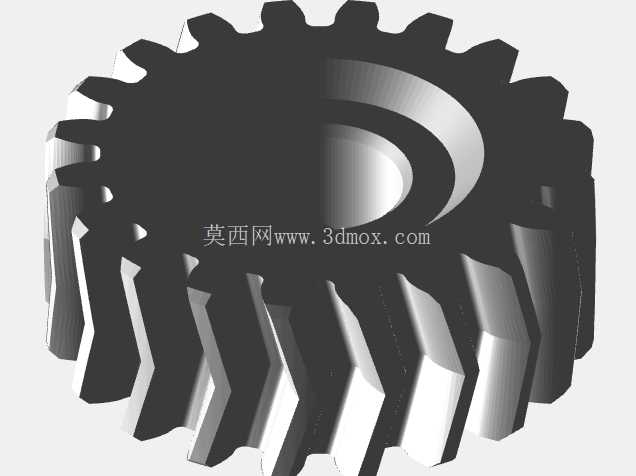

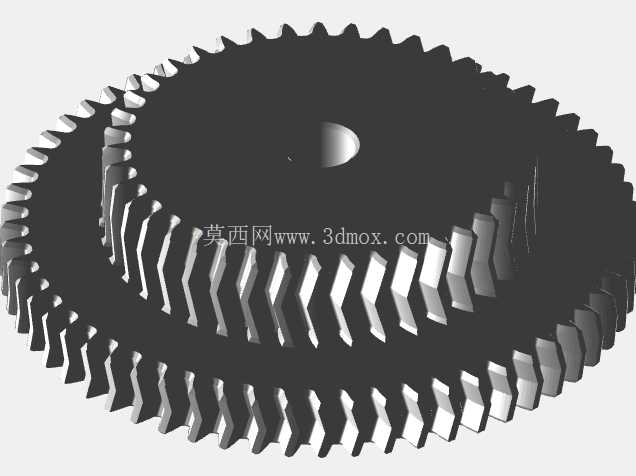

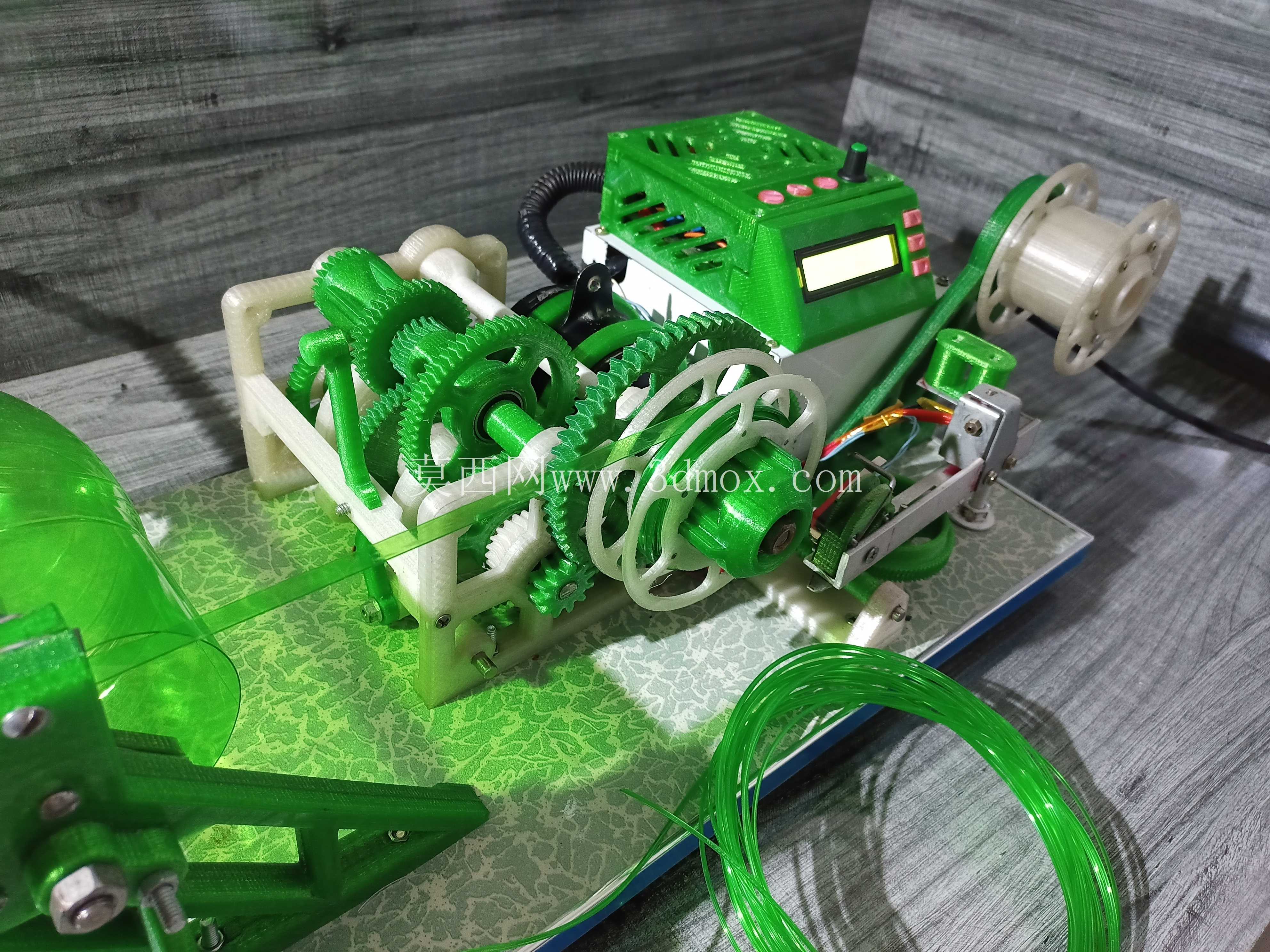

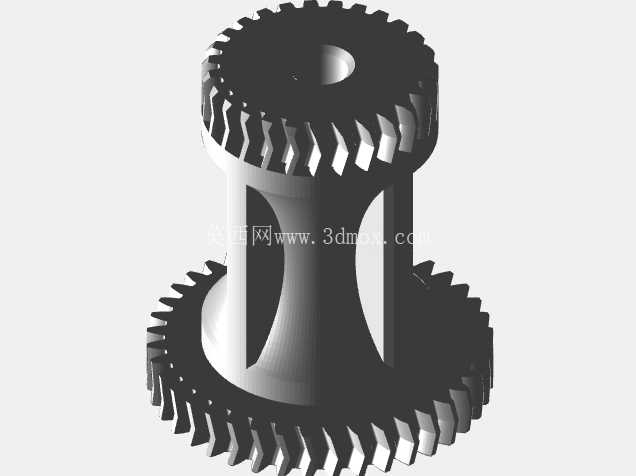

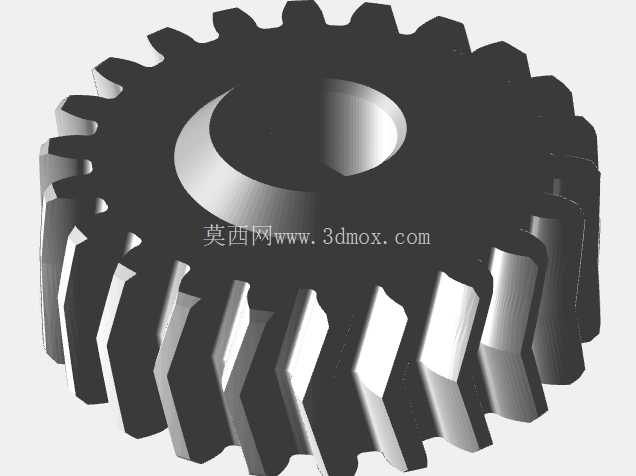

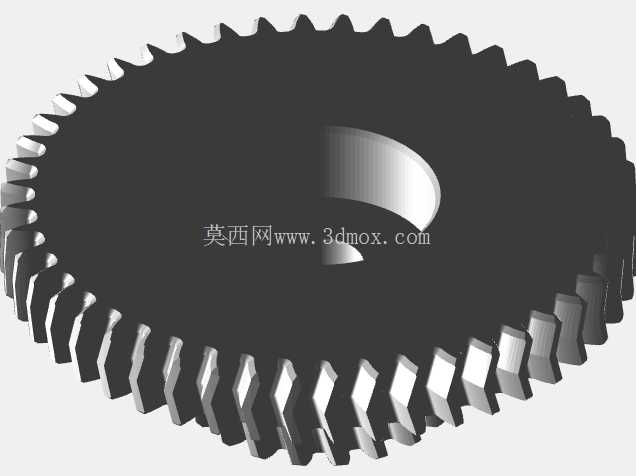

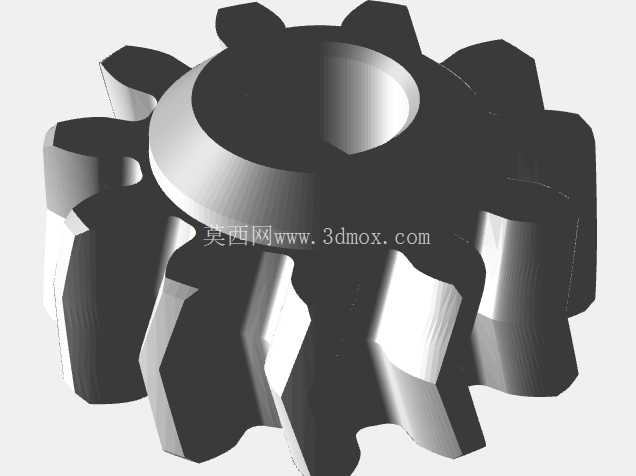

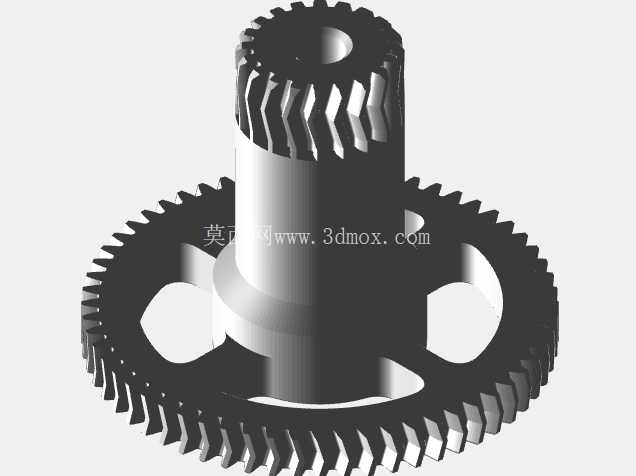

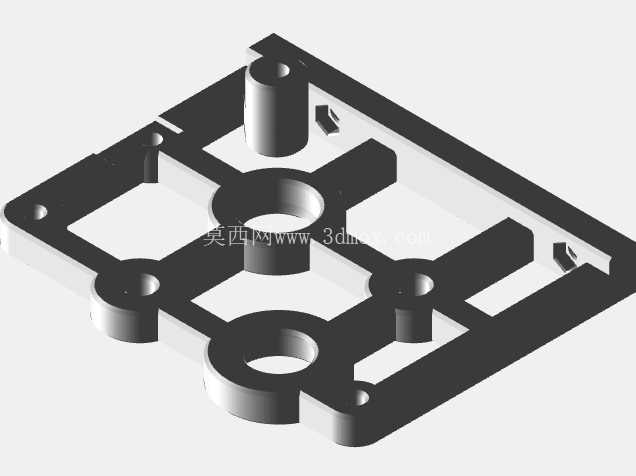

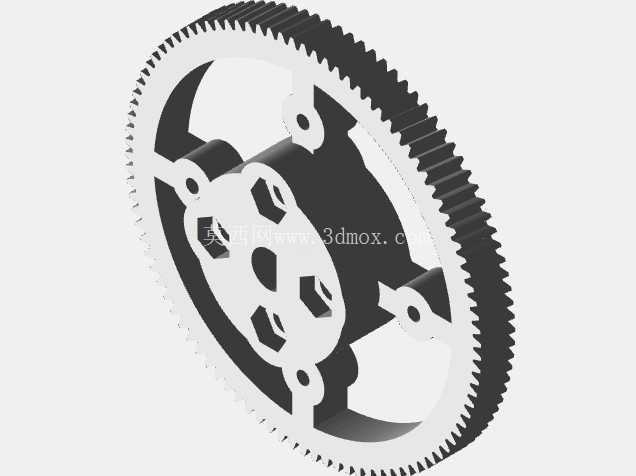

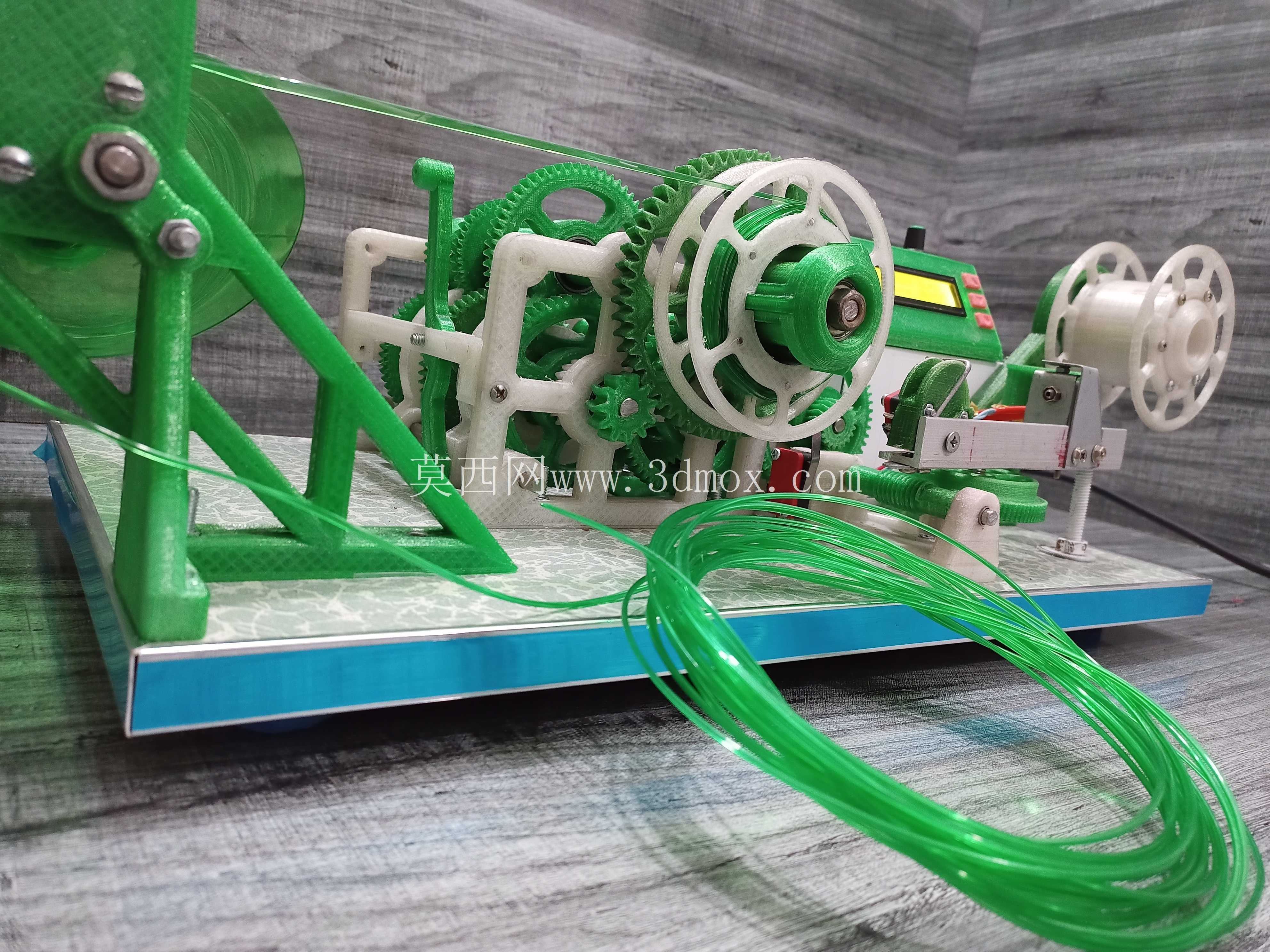

　　整套装置采用模块化布局设计，核心功能单元沿底板横向排布，从左至右依次设置原料牵引输送段、多级齿轮传动的挤出送料段、加热熔融塑化段、冷却定型段、直径检测与收卷段，各单元通过统一的铝型材底板完成安装固定，整体安装边界控制在400mm×300mm范围内，可直接放置于常规工作台面使用，无需额外搭建专用安装机架，适配个人工作室、创客空间、校园创新实验室等场地有限的应用场景。桌面级3D打印耗材成本居高不下、废弃PET饮料瓶难降解带来的环保与成本双重痛点，是不少个人创客、小型工作室长期面临的实际问题，这套PET长丝回收制备装置，正是针对小批量、分布式耗材再生场景设计的小型加工设备，可将清洗裁切后的PET瓶片直接加工为符合FDM3D打印机使用标准的1.75mm打印长丝，无需依赖大型工业挤出造粒生产线，适配桌面级场景的安装与使用需求。传动系统采用多组不同模数的塑料齿轮组合实现动力传递，大模数齿轮负责原料牵引辊的大扭矩动力输出，可稳定牵引裁切后的PET瓶带进入挤出腔体，小模数精密齿轮则匹配挤出螺杆的转速需求，保证送料过程的转速平稳性，避免送料波动导致的长丝直径不均问题；所有齿轮传动副均设计有可拆卸的护罩结构，既可以避免操作过程中衣物、手指卷入传动结构，也能减少车间、工作室环境中的粉尘附着在齿轮啮合面，降低传动磨损，延长结构使用寿命。

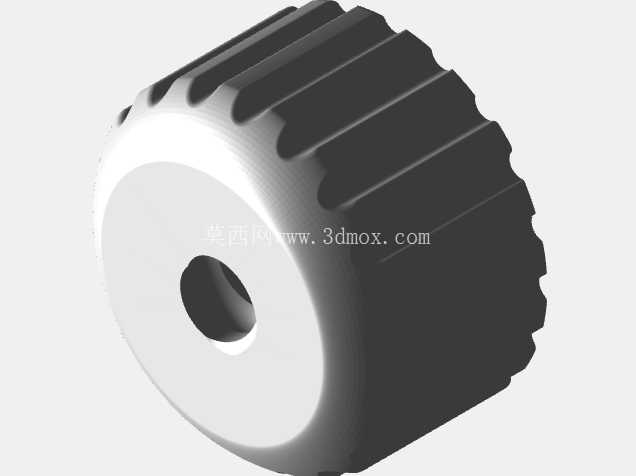

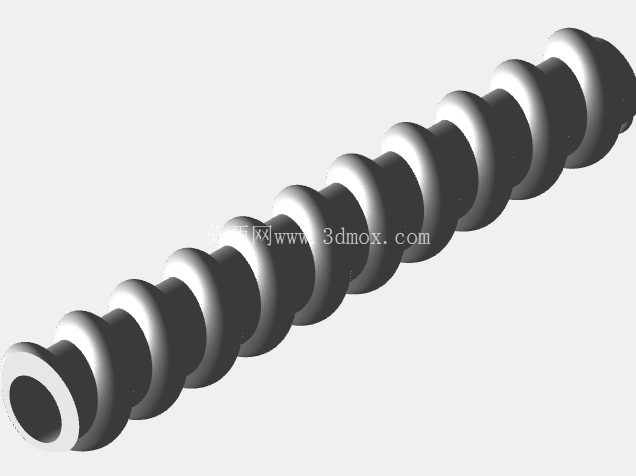

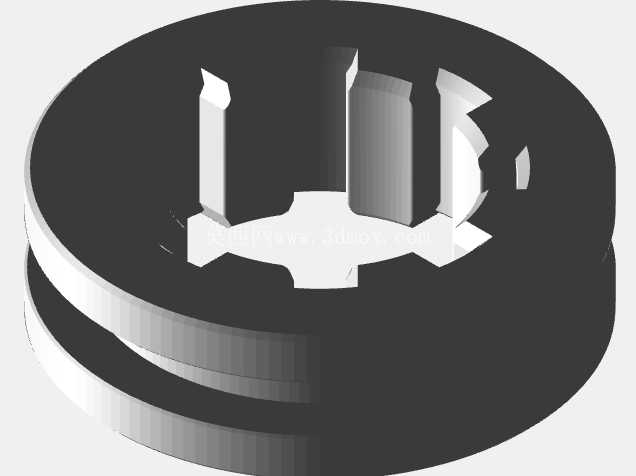

　　挤出单元采用单螺杆挤出结构，螺杆长径比针对PET材料的熔融特性做了适配优化，进料段设置带防滑纹路的压料辊，可将裁切为统一宽度的PET瓶带平稳压入螺杆进料口，避免瓶带打滑导致的送料中断；加热段采用分段式温度控制，共设置三段独立加热区，可根据PET瓶片的熔融状态分别调整各段温度，避免局部温度过高导致材料降解、或是温度不足导致塑化不均的问题，加热腔外侧包裹有耐高温隔热层，可减少热量向周边结构传递，避免传动齿轮、电控元件长期处于高温环境下出现老化失效。

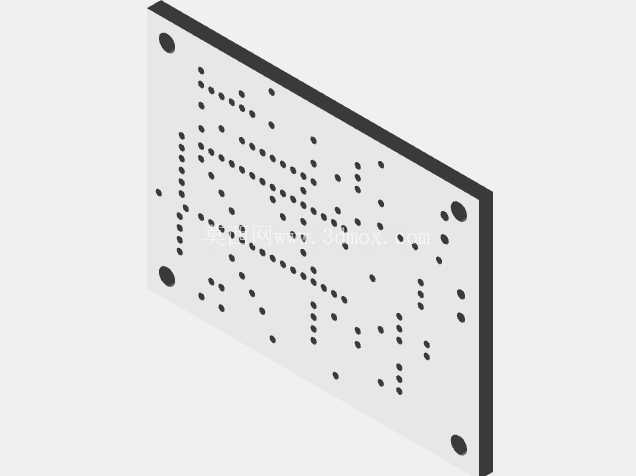

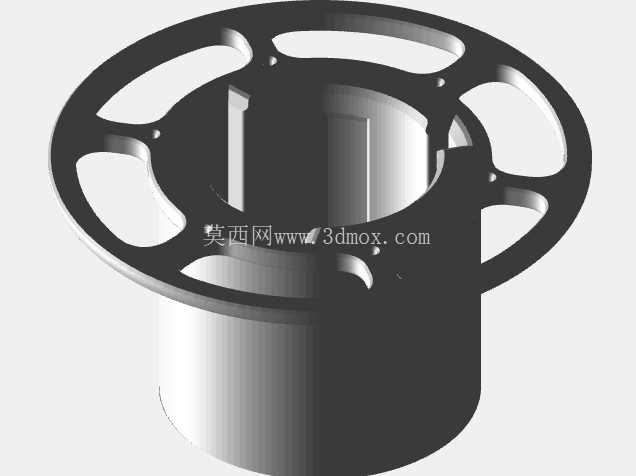

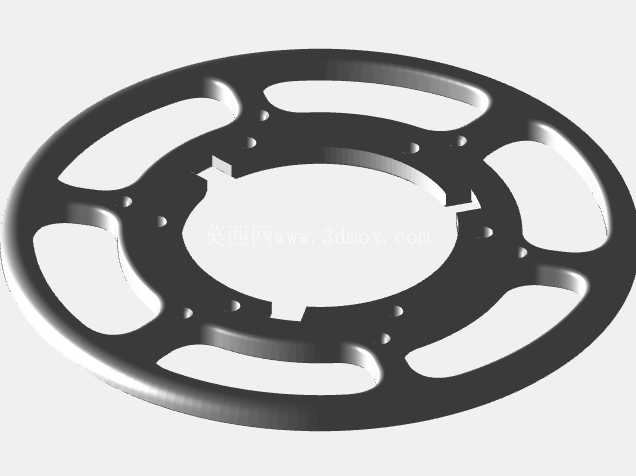

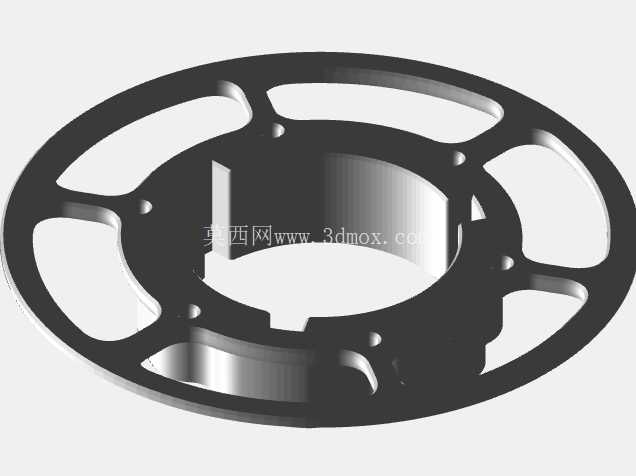

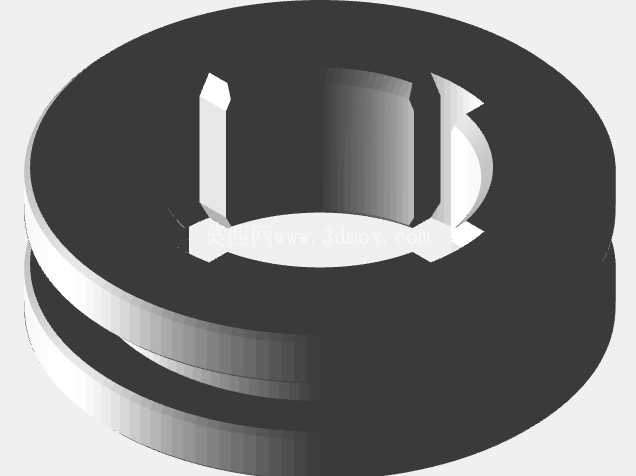

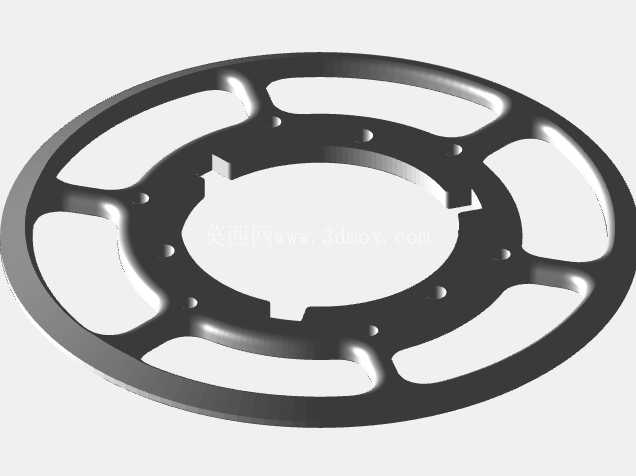

　　冷却定型段采用开放式风冷结构，设置多组导流风嘴对准刚从挤出模头流出的熔融丝材，通过调整风嘴角度与风量大小，可控制丝材的冷却速率，避免冷却过快导致丝材脆化、或是冷却过慢导致丝材粘连变形，保证挤出后的长丝圆度与直径公差控制在±0.05mm范围内，满足常规FDM3D打印机的耗材进料要求。收卷单元采用力矩电机驱动的排线收卷结构，可根据挤出速度自动调整收卷转速，保持长丝收卷过程中的张力恒定，避免张力过大导致长丝拉伸变径、或是张力过小导致收卷松散乱线；排线机构通过偏心轮结构实现匀速往复运动，可将长丝均匀排布在收卷线盘上，单卷收卷容量可达1kg，满足小批量打印的耗材使用需求。电控单元集成在装置侧方的独立控制盒内，面板上设置有温度显示屏、转速调节旋钮、功能控制按键，可实时显示各加热段的实际温度、螺杆转速、收卷张力等运行参数，操作逻辑简单，无需专业的塑料加工设备操作经验即可快速上手；控制盒与各功能单元之间采用快插式接线端子连接，后期维护更换元件时无需重新梳理线路，可快速完成故障排查与零件替换。

　　整套装置的结构件大部分可通过FDM3D打印直接制作，仅螺杆、加热棒、温度传感器、电机等标准件需要外购，个人制作者可根据自身的加工条件调整部分结构的尺寸参数，比如更换不同直径的挤出模头生产其他规格的长丝、调整牵引辊间距适配不同厚度的PET瓶带，具备较强的改装拓展性；在实际使用场景中，这套装置可将日常废弃的PET饮料瓶转化为可用的3D打印耗材，单只500mlPET饮料瓶可生产约15g打印长丝，可有效降低3D打印的耗材使用成本，同时减少塑料废弃物的排放，适合分布式的小型耗材回收场景使用，无需集中收集运输废弃塑料，在使用端即可完成塑料的回收再利用，缩短回收循环的链路。
