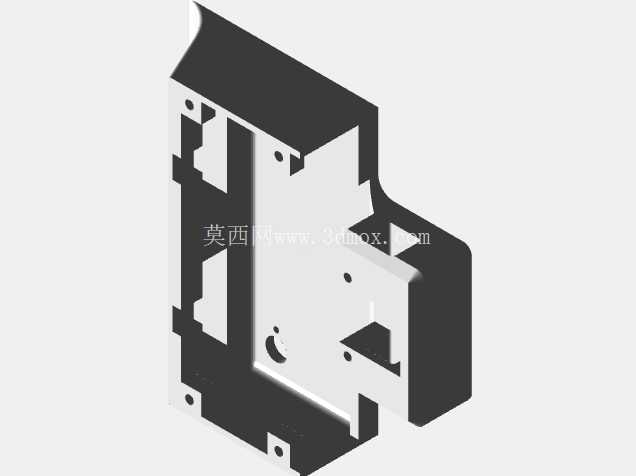

10x10规格迷你相扑机器人底盘结构

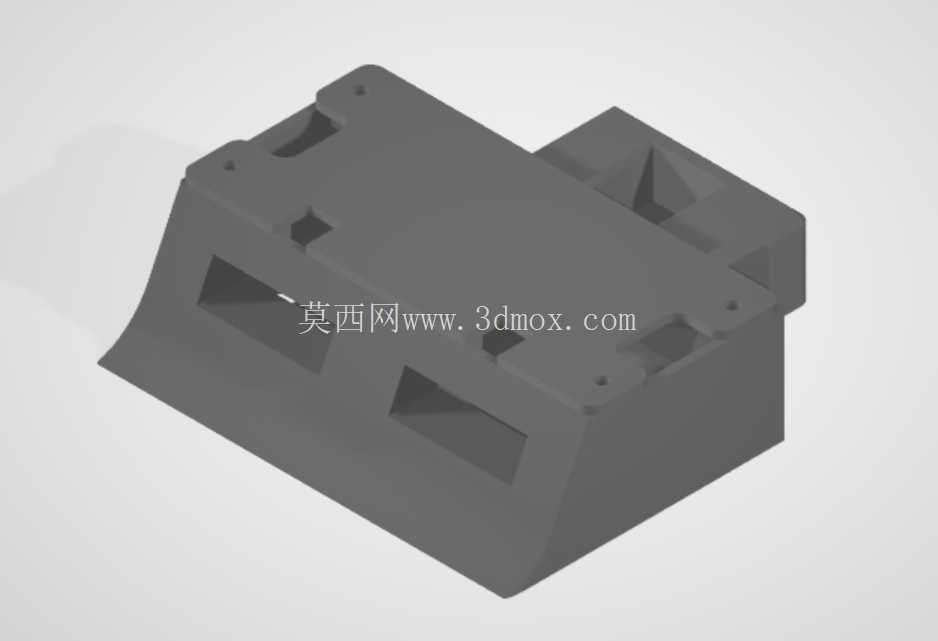

　　底盘前部设计为倾斜的楔面结构，楔面角度经过多轮赛事场景验证，能够在对抗过程中顺利楔入对方机器人底部，实现抬升、推挤的对抗动作，楔面边缘做了小圆弧过渡处理，避免尖锐边缘在对抗中刮伤对方设备外壳，同时也能减少楔入时的卡顿概率。底盘两侧预留了对称的传感器安装槽位，可同时适配GP2Y0A21YK0F红外测距传感器与QRE1113红外寻线传感器，槽位的开孔尺寸与传感器外径完全匹配，安装后传感器探头与底盘安装面保持固定的垂直高度，无需额外调整传感器倾角即可实现稳定的边界检测与对手距离检测功能，传感器走线可通过底盘内侧预留的走线槽排布，避免轮组运转时剐蹭导线造成短路或信号中断。这款10x10规格的迷你相扑机器人底盘，是面向小型桌面级机器人竞技赛事开发的承载结构件，核心适配minisumo类相扑机器人的参赛规则要求，整体轮廓严格控制在100mm见方的边界内，满足赛事对参赛设备的尺寸限制要求。从结构布局来看，底盘采用一体化注塑成型的设计思路，主体承载面预留了多组M3规格的安装孔位，孔位位置经过反复调校，可直接固定主控电路板、驱动模块等核心电控元件，无需额外打孔加工，降低参赛选手的二次加工难度。

　　轮组安装位位于底盘中部两侧，适配直径不超过30mm的迷你减速电机轮组，安装位的中心高度经过计算，确保轮组安装后底盘底部距离地面保持2-3mm的间隙，既可以避免底盘在行进过程中剐蹭场地表面，也能保证轮组与场地表面有足够的接触摩擦力，减少对抗过程中出现的打滑现象。电池仓设置在底盘中部靠后的位置，可容纳尺寸为72342mm的1500mAh容量锂电池，仓体周围设计有十字型的加强筋结构，能够在对抗碰撞时分散冲击力，避免电池受挤压变形，同时电池仓的位置靠近轮组驱动轴，可让整机重心落在轮组中心靠前的位置，提升对抗时的下压力，增强推挤过程中的稳定性。

　　底盘顶部的盖板安装位采用卡扣加螺丝的双重固定方式，既可以快速拆卸盖板更换电池或调试电控元件，也能在激烈对抗中避免盖板受撞击脱落，盖板上同样预留了扩展孔位，可根据参赛需求加装额外的辅助传感器或配重块。从实际应用场景来看，这款底盘不仅可用于迷你相扑机器人赛事的参赛载体，也可作为高校机器人工程专业、创客教育场景下的小型移动机器人教学实训载体，学生可基于该底盘完成传感器调试、运动控制算法验证、对抗策略编写等实训内容，其标准化的安装孔位也兼容主流的迷你机器人电控配件，无需定制特殊连接件即可完成整机装配。

　　在结构强度设计上，底盘主体采用壁厚2.5mm的均匀壁厚设计，既保证了整体结构的抗冲击性能，也尽可能控制了整机自重，让有限的重量配额可以更多分配给电池与配重块，提升对抗时的动力储备与下压力，底盘边角位置都做了加厚处理，能够承受对抗过程中来自侧面、正面的多次撞击，不会出现开裂或变形问题。轮组安装位周围设计了环形的加强筋，可抵消电机运转时产生的震动，避免长时间运转后安装孔位出现松动，保证轮组的同轴度，减少行进过程中的走偏问题。传感器安装槽的深度经过优化，可让传感器探头略低于底盘上表面，避免对抗过程中对方机器人的楔面直接撞击传感器探头，造成传感器移位或损坏。
