OpenMV摄像头可打印LCD适配保护外壳

在嵌入式机器视觉项目的落地调试过程中，OpenMV Cam H7及H7 Plus作为常用的开源视觉开发模块，常面临裸板磕碰、接口进灰、排线拉扯损坏、外接LCD屏缺乏防护的问题，这款适配外壳正是针对这类现场使用痛点设计的可打印结构件，可直接通过FDM或光固化3D打印制作，无需额外开模，适配小批量项目试制、个人开发者DIY、教学实验场景的快速装配需求。

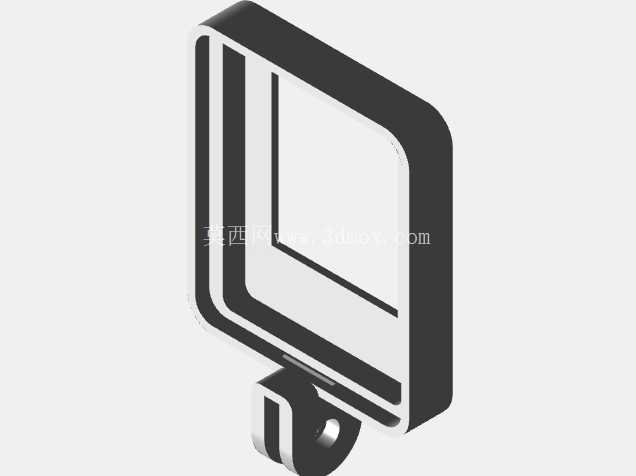

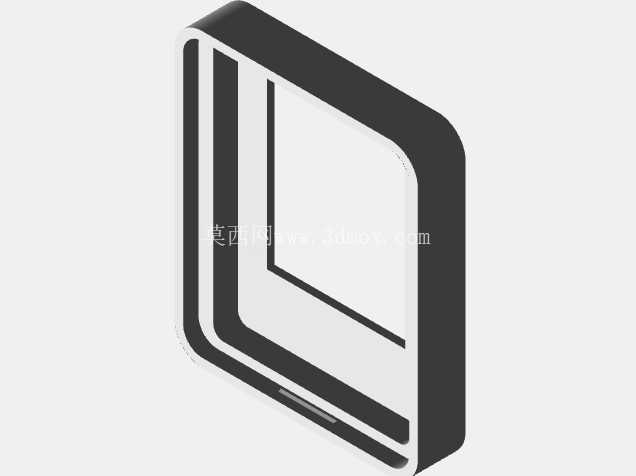

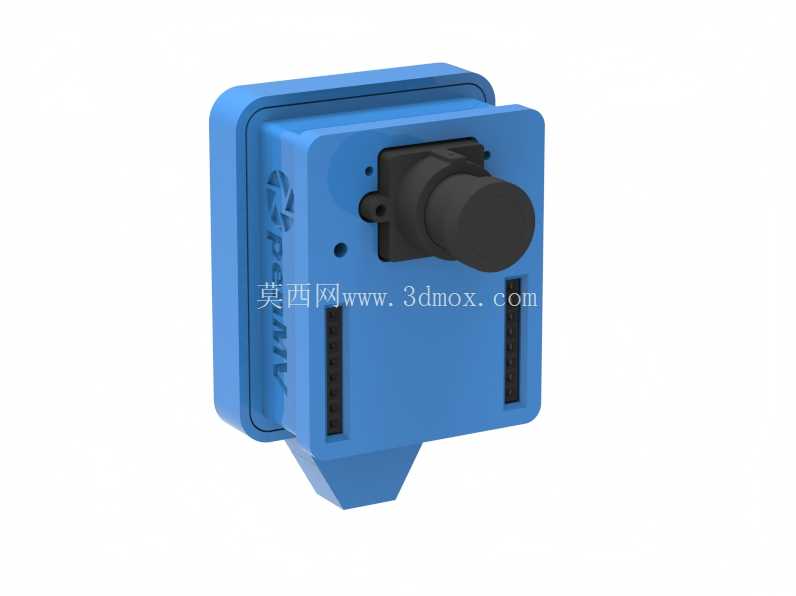

从结构设计思路来看，外壳采用分体式扣合结构，主体腔体完全贴合OpenMV Cam H7、H7 Plus的主板轮廓，所有定位筋位均对应主板上的安装孔位，无需额外加装固定支架，仅需将排针预先焊接在主板对应位置后，直接将主板卡入腔体即可完成初步固定，避免了复杂的螺丝锁附流程，适配快速拆装调试的需求。外壳正面预留镜头避让孔，孔位边缘做了0.2mm的倒角处理，避免打印层纹刮花镜头镀膜，同时孔位尺寸完全匹配原厂镜头的调焦环外径，不会遮挡镜头调焦操作，调试时无需拆开外壳即可完成焦距调整。

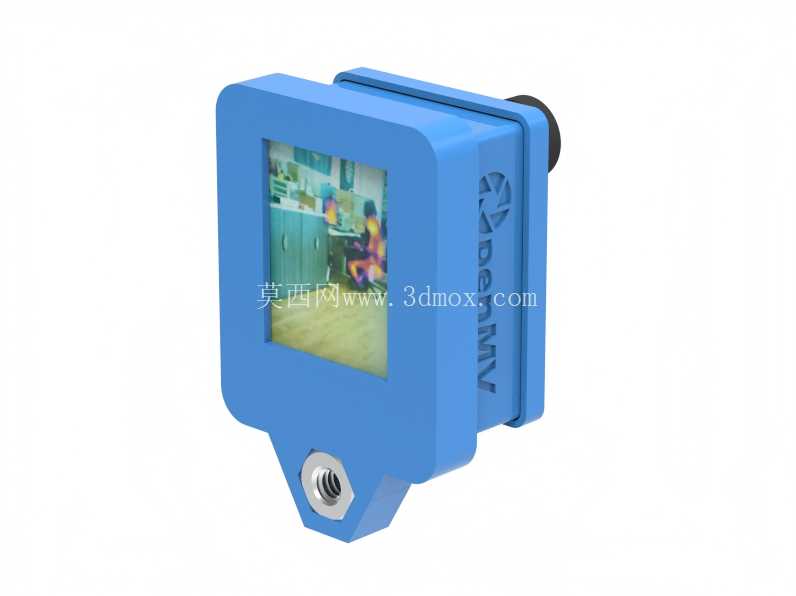

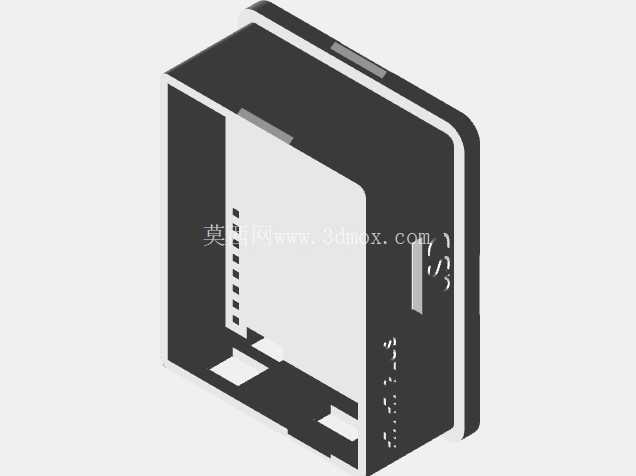

针对外接LCD屏的使用场景，外壳背部预留了LCD屏的安装卡槽，卡槽尺寸完全贴合OpenMV官方配套LCD屏的外形，屏体装入后与外壳背面齐平，既可以避免屏幕被外力磕碰碎裂，也不会遮挡屏幕显示区域，同时卡槽处预留了FPC排线的走线路径，排线可沿壳体内侧的走线槽排布，避免排线被壳体挤压造成接触不良。外壳侧面对应主板所有外接端口做了精准开口，包括USB接口、SD卡槽、外接电源接口，所有开口边缘均做了圆角处理，不会划伤插拔线材的外皮，同时开口尺寸与标准接头外径匹配，插拔时不会出现卡滞问题；针对主板上的状态LED，壳体对应位置预留了导光柱安装位，导光柱可采用透明PLA打印，无需额外加装导光零件即可将主板LED的光线导出到壳体外，方便用户直观查看设备的供电、运行、报错状态。

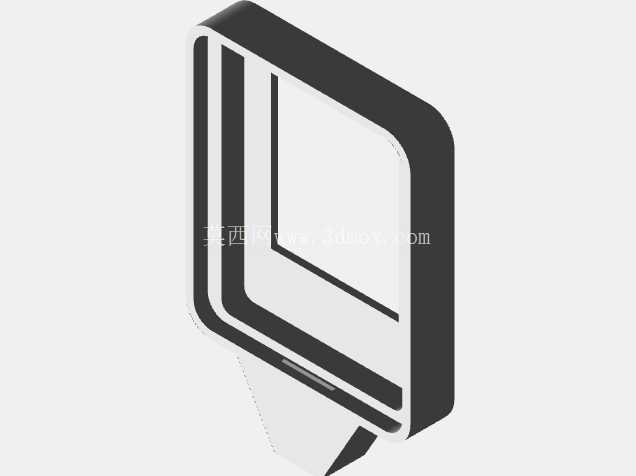

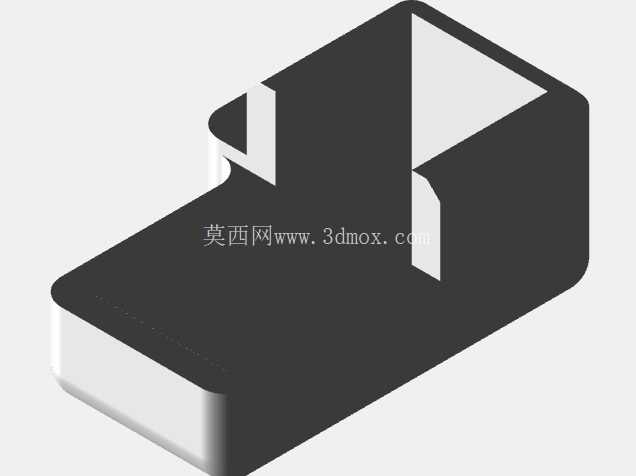

考虑到户外移动使用的需求，壳体下部设计了独立的电池仓，可容纳SparkFun出品的400mA小型锂电池，电池仓与主板腔体之间做了隔离筋，避免电池晃动碰到主板元件造成短路，电池仓配有独立的卡扣式仓盖，更换电池时无需拆开主体外壳，仅需打开仓盖即可完成电池更换，电池供电线路可沿壳体内侧预留的走线槽连接到主板的供电引脚，走线槽内做了压线结构，可避免拉扯线材时将焊盘扯掉。壳体顶部预留了标准GoPro接口的适配安装位，可直接兼容市面上所有GoPro规格的支架、夹具、三脚架配件，无需额外制作转接件，即可将摄像头固定在机器人、无人机、工业设备、实验台架上，适配不同角度的视觉采集需求。

关于安装固定的边界尺寸，壳体整体外形在主板原有尺寸基础上单边仅增加2mm壁厚，不会过度增加设备整体体积，装入电池后整体重量可控制在30g以内，不会对搭载平台造成过大的负载压力。如果需要更高的固定强度，可使用M2.5螺母与M2.5长度6mm的螺钉，将主板与壳体进一步锁附固定，螺母可预先嵌入壳体上预留的六角螺母槽内，打印完成后直接压入即可，无需额外攻丝，锁附后可承受较大的冲击与振动，适配移动机器人、车载视觉等有振动的使用场景。壳体在GPIO排针位置做了两种可选的防护结构，一种是完全暴露排针的开口设计，方便用户外接各类传感器、执行器扩展模块，另一种是带防护盖的设计，不使用外接扩展时可盖上防护盖，避免灰尘、金属碎屑落到排针上造成短路，用户可根据自身使用需求选择对应的打印版本。

在实际使用中，这款外壳可有效解决裸板OpenMV在调试、部署过程中的防护问题，所有结构均经过实际装配验证，不存在打印后无法装配、孔位偏移、干涉的问题，打印时无需添加支撑，仅需将壳体正面朝向打印平台即可完成打印，大幅降低了打印门槛，即使是入门级3D打印机也可制作出合格的零件。
