NEMA23规格步进电机L型安装固定支架

在小型自动化输送线、桌面级数控雕刻设备、3D打印运动模组、小型分拣机械手这类需要精准步进传动的设备里，步进电机的安装刚性直接决定了传动精度的保持能力，这款适配NEMA23规格步进电机的L型安装支架，就是针对这类侧装电机的场景做的结构优化。很多设备做结构布局的时候，受限于安装空间的纵深尺寸，没法采用法兰直装的方式固定电机，需要把电机轴线和安装基面做垂直布置，这时候L型支架的结构优势就体现出来了——它不需要额外做转接板，一体成型的弯折结构直接把电机安装面和基面安装面做了90度的刚性衔接，避免了多板拼接带来的累积公差和连接松动风险。

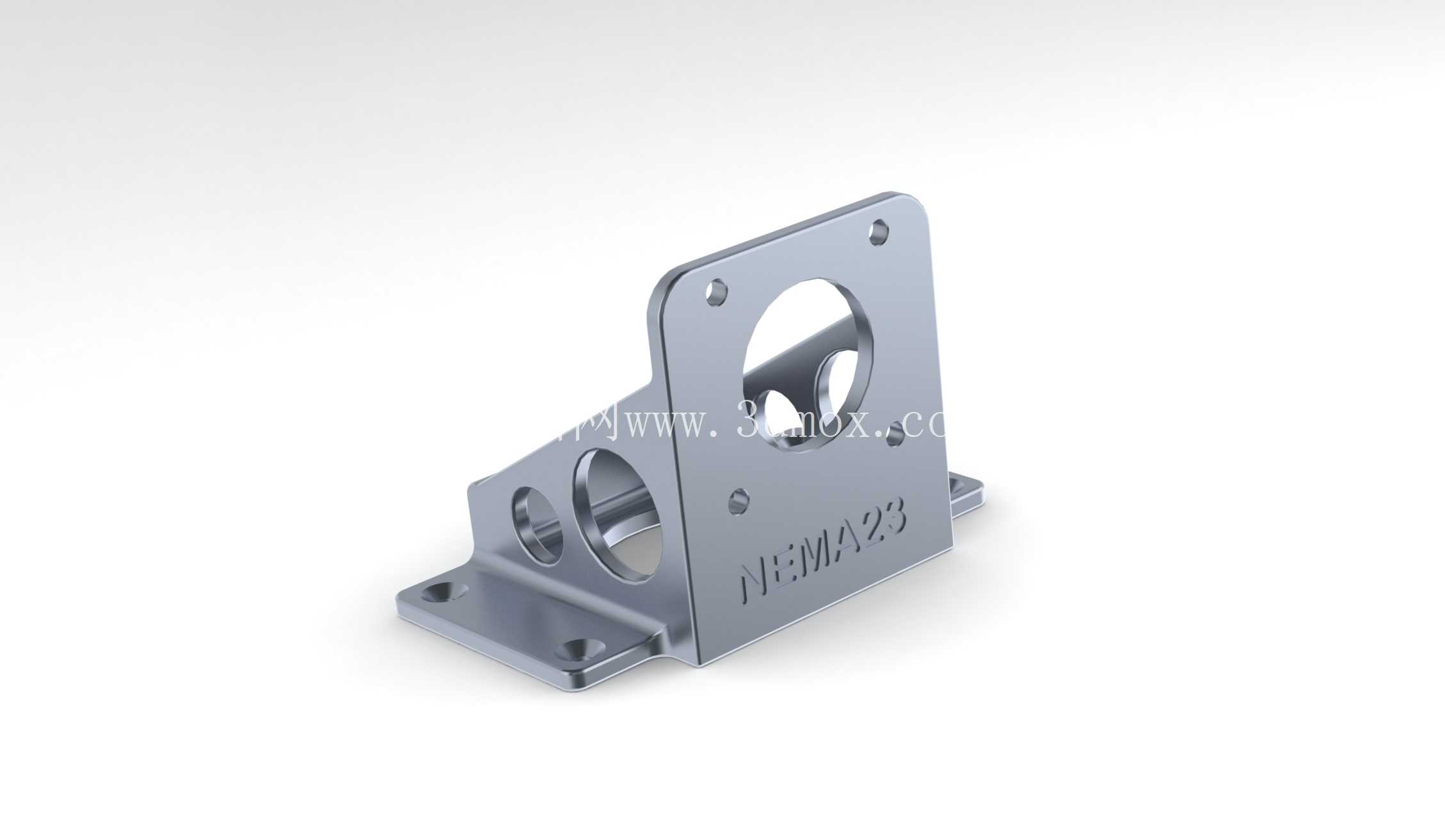

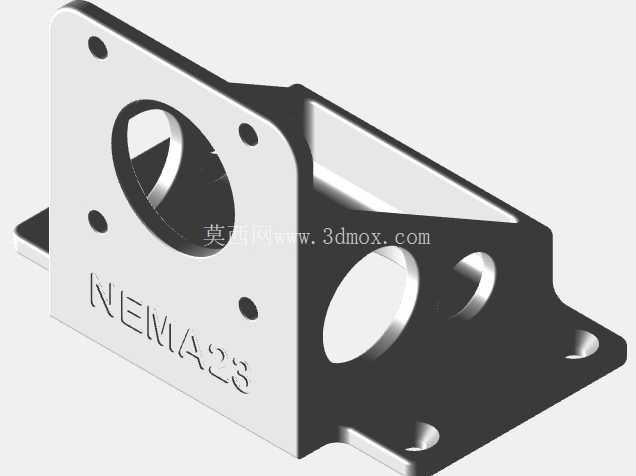

从实际使用的功能特性来看，支架的立板上开有适配NEMA23电机的标准安装孔位，中心的大尺寸镂空刚好给电机输出轴端、联轴器或者同步轮留出足够的避让空间，不会出现安装后轴端和支架剐蹭的问题；立板上额外开设的几个小孔，一方面是做轻量化减重，另一方面也可以作为走线孔位，方便电机的动力线、编码器线从支架侧部穿出，理顺设备内部的走线布局，避免线缆和运动部件发生干涉。底板部分设计了带沉台的安装孔，安装时螺栓头可以完全沉入沉台内，不会突出底板底面，保证支架和安装基面完全贴合，不会因为螺栓突出导致支架安装倾斜，影响电机轴和传动部件的同轴度。

设计思路上，这款支架没有采用多余的加强筋结构，而是通过弯折处的圆角过渡、板材厚度的合理选型来保证整体刚性，在满足电机运行时抗扭转、抗振动需求的前提下，尽可能压缩了支架的整体占用空间，适合安装空间比较紧凑的桌面级设备。立板上蚀刻的NEMA23标识，也能在装配的时候快速识别适配的电机规格，避免产线装配时拿错配件，降低装配出错的概率。

从安装边界来看，支架的底板安装孔间距适配主流的20系列、40系列铝型材的安装槽距，不需要额外打孔就可以直接固定在标准工业铝型材搭建的设备框架上；立板的电机安装孔位完全遵循NEMA23电机的行业安装标准，只要是符合该规格的57系列步进电机，都可以直接安装，不需要额外做孔位适配。支架的整体高度控制在刚好容纳电机本体安装位的尺寸，不会过多占用电机输出侧的空间，给联轴器、同步轮、传动丝杠等部件留出了足够的安装调整余量，装配的时候可以很方便地调整电机和传动部件的同轴度，减少因为安装不对中带来的轴承磨损、传动异响问题。

实际应用中，这类支架除了用在常规的自动化传动模组上，也很适合DIY数控设备、小型教学实验台的搭建，标准化的安装尺寸可以大幅缩短设备的设计周期，结构工程师不需要再重新设计电机安装支架，直接选用这款标准件就可以完成电机侧装的布局，减少非标设计的工作量。支架的边角都做了倒角处理，没有尖锐的毛刺，装配的时候不会划伤操作人员，也不会刮破电机的线缆外皮，细节处理符合工业五金配件的通用安全要求。在设备长期运行的场景下，一体结构的支架比分体拼接的支架抗疲劳性能更好，不会因为电机频繁正反转带来的振动导致连接部位松动，能长期保持电机的安装位置精度，减少设备后期的维护校准工作量。
