Nema8步进电机L型安装固定支架结构

　　在小型自动化传动机构、桌面级精密运动模组、3D打印挤出机构、小型数控雕刻机进给单元这类对安装空间有严格限制的场景里，步进电机的安装固定精度直接决定了整套传动系统的运行稳定性，Nema8规格步进电机作为小扭矩精密传动的核心动力元件，其配套安装支架的结构合理性，往往是很多初级结构设计人员容易忽略的细节。这款L型折弯结构的安装支架，正是针对Nema8步进电机的安装尺寸做的适配设计，整体采用一体化折弯成型的结构思路，摒弃了传统拼接式支架的多零件装配误差累积问题，从结构根源上保证电机安装面与传动输出面的垂直度公差。

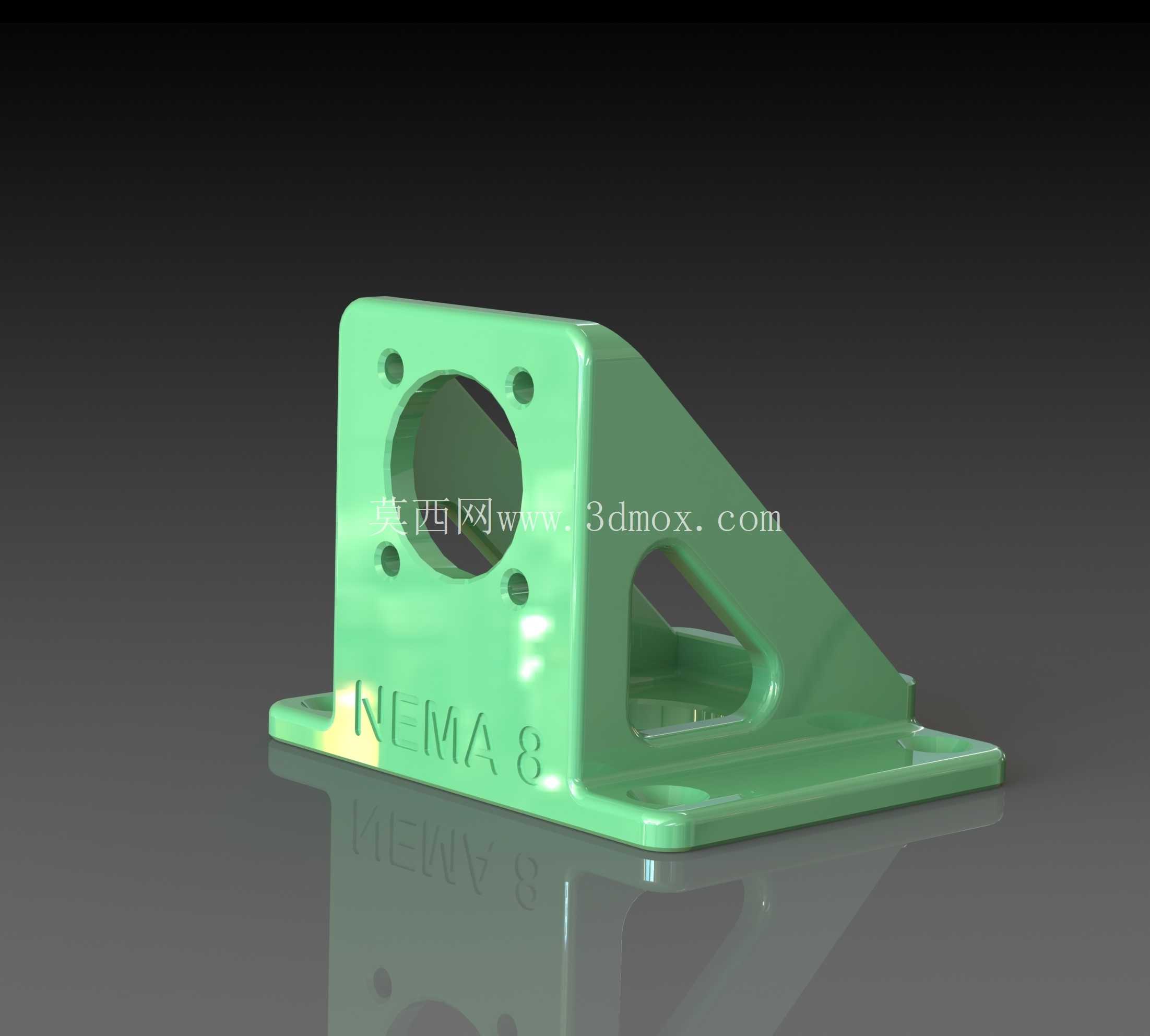

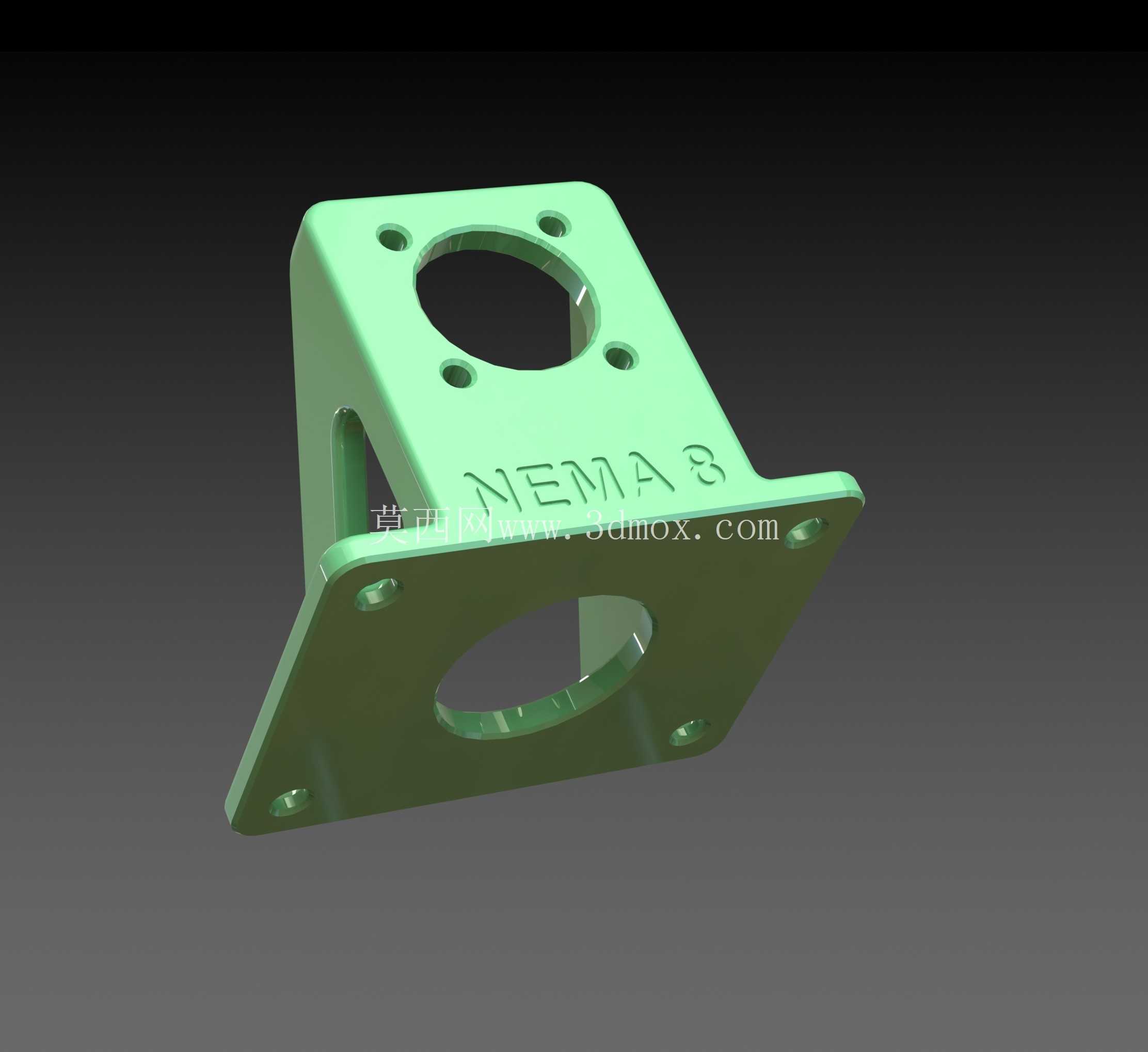

　　从安装边界来看，支架的竖直安装面完全匹配Nema8步进电机的前端安装孔位，四个沉头安装孔的孔位公差严格控制在±0.05mm范围内，既可以保证电机安装后不会出现孔位错位导致的电机轴偏斜，也能通过沉头结构让安装螺丝完全沉入支架平面，不会出现螺丝凸起干涉周边传动零件的问题；竖直面中心的大尺寸镂空孔，刚好留出电机输出轴的穿过空间，同时也能减轻支架整体重量，对于负载敏感的小型运动轴来说，减少运动端的冗余重量能有效降低电机的动态负载，提升运动响应速度。

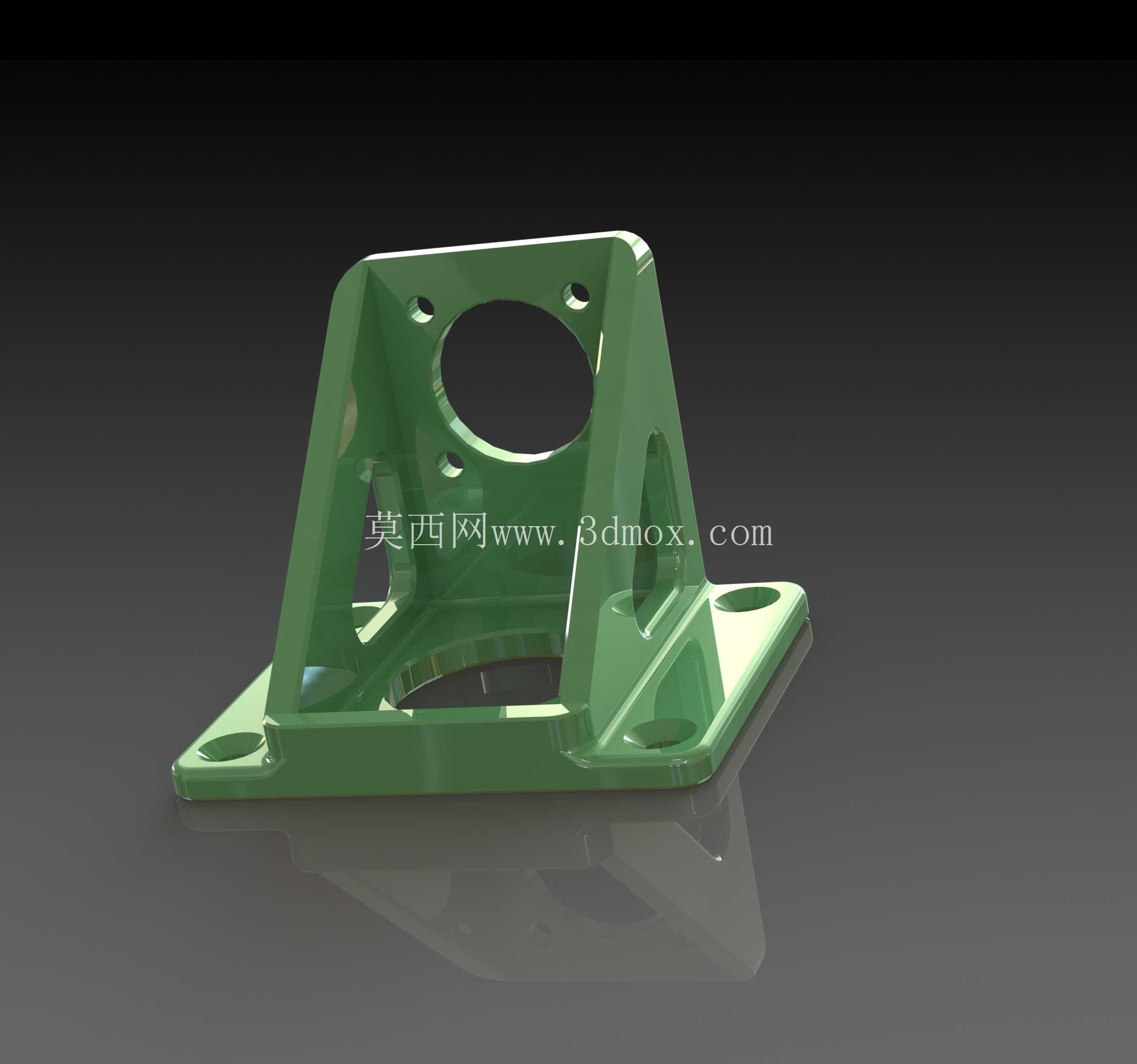

　　支架的水平安装面则是用于将整套电机组件固定在设备基板或者运动滑台上，同样设置了四个对称分布的安装孔，孔位布局兼顾了20mm、30mm两种常见的小型铝型材安装间距，不需要额外做转接板就能直接固定在标准工业铝型材框架上，大幅降低现场装配的加工工作量。设计过程中特意在竖直面与水平面的折弯连接处做了加强筋过渡结构，避免支架在电机频繁正反转启停的冲击下出现折弯角变形，毕竟Nema8电机虽然输出扭矩不大，但在高速启停的工况下，传动反作用力会持续作用在支架折弯处，如果没有加强结构，长时间运行后很容易出现支架形变导致电机轴与传动轮不同心，进而出现皮带跳齿、联轴器异响等常见故障。

　　从实际应用场景出发，这款支架的结构设计还考虑到了走线空间的预留，竖直面侧边的镂空槽位刚好可以让电机的动力线从侧面穿出，不会和输出轴端的同步轮、联轴器等传动零件发生剐蹭，在紧凑安装空间里，这种细节设计往往能解决很多装配阶段的干涉问题。很多设计人员在做小型传动结构时，习惯直接用平板折弯随意做电机支架，往往忽略安装孔的同轴度、安装面的平面度要求，最后装配完成后出现电机运行卡顿、传动效率低的问题，这款支架的孔位布局、折弯角度、加强结构都是经过实际装机验证的，能保证电机安装后输出轴与安装基准面的垂直度控制在0.02mm以内，完全满足同步带传动、丝杠直连传动这类精密传动的安装精度要求。水平安装面的沉头孔设计同样考虑了螺丝安装后的平面度，安装螺丝锁紧后不会在支架底面出现凸起，保证支架和设备安装面完全贴合，不会出现锁紧后支架翘曲的问题。对于做小型自动化设备、桌面级数控设备的结构设计人员来说，这类标准化的电机安装支架可以直接套用在设计方案里，不需要反复核对Nema8电机的安装尺寸，也不用额外验算支架的结构强度，能有效缩短结构设计周期，减少样机试制阶段的装配问题。
