户外折叠便携小型烧烤架结构设计

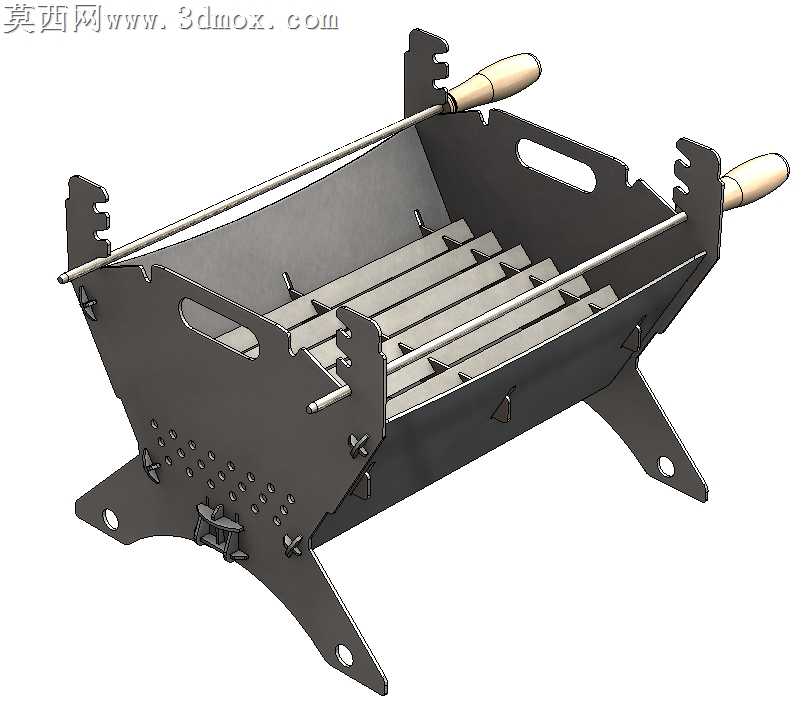

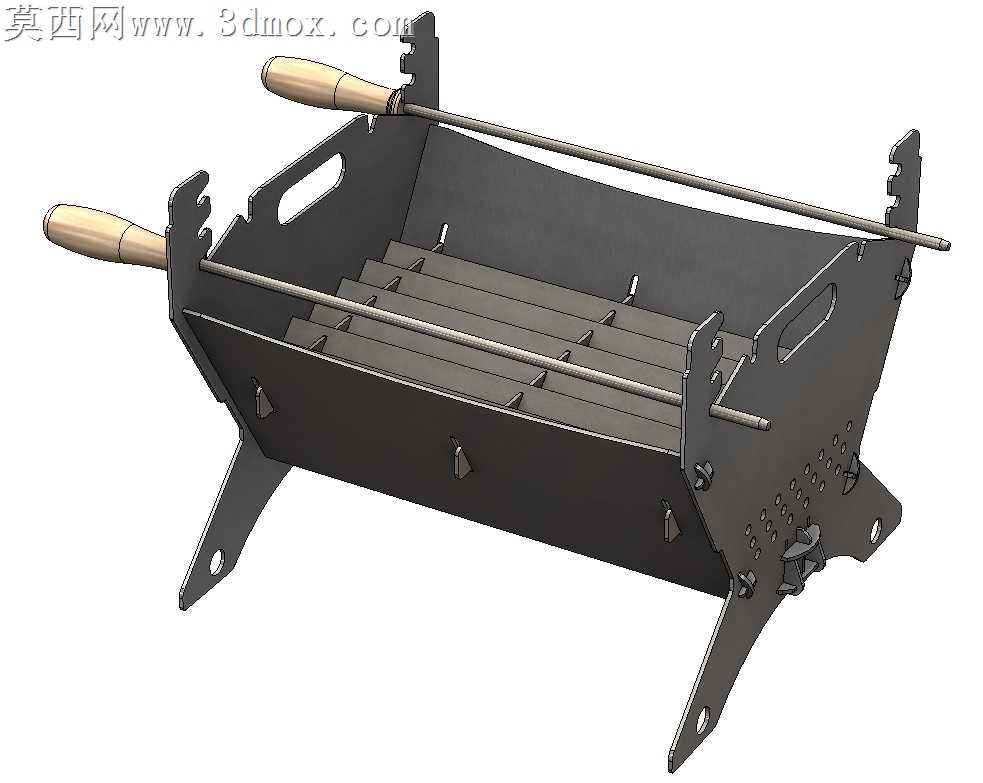

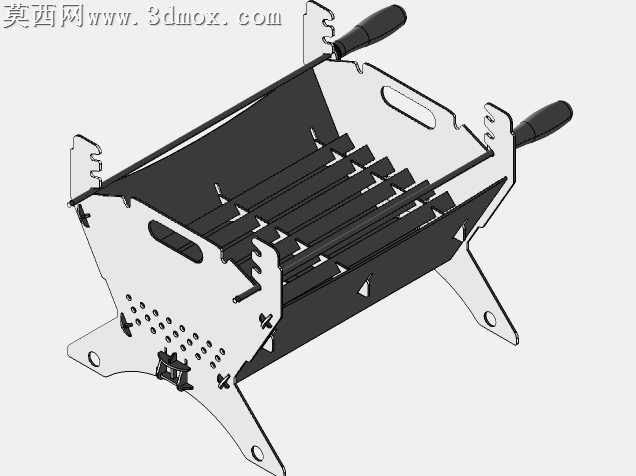

本作品为户外使用的便携式烧烤架三维建模设计，整体采用钣金折弯拼接的结构思路，在三维建模过程中优先考虑便携收纳与快速组装的使用需求，所有支撑腿与炉体侧板均采用可折叠卡接结构，无需额外紧固件即可完成组装，大幅降低户外使用的装配难度。建模阶段首先完成炉体主体的钣金轮廓绘制，对侧板的卡接槽位、通风孔阵列做了精准的参数化约束，保证各部件拼接时的公差配合合理，炉体内部的炭架采用分层承托结构，设置多档高度调节卡位，可根据炭火燃烧状态调整烤网与热源的距离，适配不同食材的烤制温度需求。材质渲染阶段，炉体主体采用哑光耐高温黑钢材质，还原金属钣金的磨砂质感，对烤签的木柄部分做了原木纹理与哑光清漆的材质效果，金属签身做了轻微使用痕迹的做旧处理，提升整体渲染的真实感，支撑脚的折弯角度经过反复参数调整，保证架体放置时的稳定性，避免侧翻风险。结构设计上充分考虑折叠后的收纳体积，所有支脚折叠后可完全贴合炉体侧壁，侧板的卡接结构在展开时可形成稳定的框型结构，两侧预留的提手开孔做了圆角打磨处理，避免搬运时划伤手部，烤签配套的卡位槽可同时固定多根烤签，无需手动反复翻面即可实现均匀烤制。整体建模过程严格遵循钣金加工的工艺要求，所有折弯处均预留合理的折弯半径，避免加工时出现板材开裂问题，通风孔的阵列排布经过热流模拟优化，保证炉内炭火供氧充足，燃烧时无明显黑烟，同时减少热量从侧壁流失，提升热能利用效率，各部件的连接卡位均做了导向斜角设计，组装时可快速对位，即使无使用经验的用户也可在短时间内完成架体展开，适配露营、庭院烧烤、短途户外出游等多种使用场景。
