脚踏式自制点焊机结构设计方案

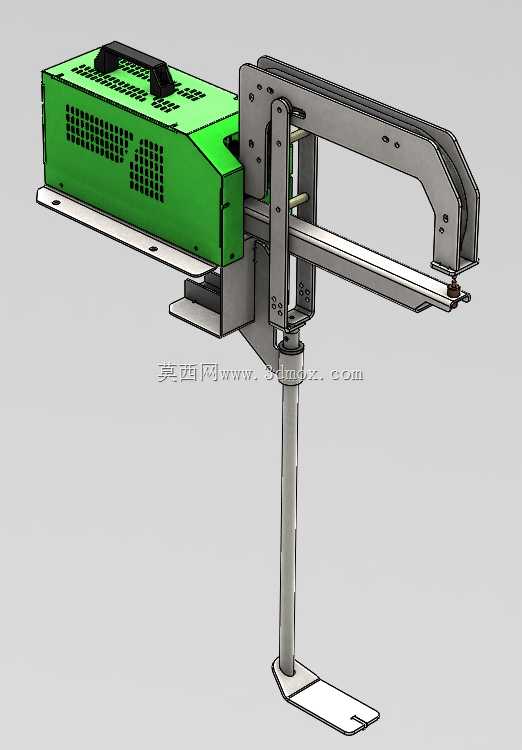

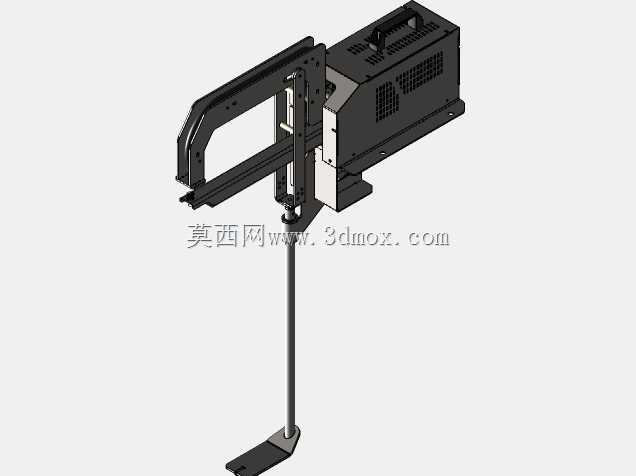

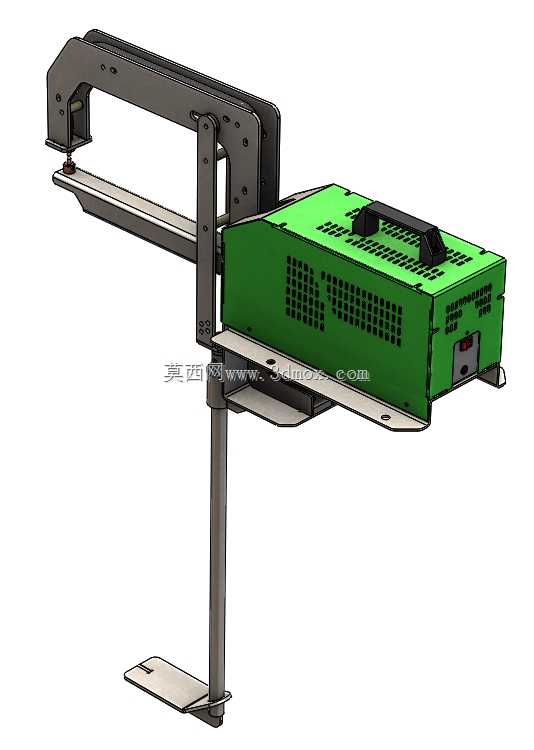

　　这款脚踏驱动的点焊机结构，核心依托旧微波变压器改造实现焊接供电，主要面向小型五金加工、个人DIY工坊、薄板件维修等场景，可完成0.1-1mm厚度低碳钢、镀锌薄板的搭接点焊作业，替代传统氩弧焊、气焊在薄板拼接时易焊穿、变形大的痛点，适合小型钣金件、丝网制品、五金配件的小批量点焊加工。从结构布局来看，设备采用立式单柱支撑结构，上部为C型悬臂焊接机头，悬臂伸出长度预留了300mm左右的操作空间，可覆盖常规小型工件的焊接作业范围，机头前端安装上下电极，电极行程通过脚踏连杆机构驱动，踩下踏板时带动上电极下压接触工件，同时触发变压器供电回路完成焊接，松开踏板后电极复位，操作逻辑贴合一线工人的作业习惯，无需复杂的电控按键操作。

　　设计思路上优先考虑了自制加工的可行性，整体机架采用标准型材与钢板切割焊接成型，无需复杂的五轴加工工序，普通机加工车间即可完成全部结构件制作；变压器部分直接复用废旧微波变压器的铁芯与绕组，通过改造次级绕组实现低电压大电流的焊接输出，大幅降低了设备的制作成本。安装边界方面，设备底部为落地式踏板与立柱底座，整体占地尺寸约为400mm*500mm，立柱高度约800mm，无需额外的工作台固定，直接放置在平整地面即可使用，对安装场地的承重、空间要求极低，适合小型作坊、维修站点的零散焊接需求。结构细节上，悬臂与立柱之间设置了可调锁紧结构，可根据工件厚度调整机头的初始高度，适配不同高度的工件焊接需求；上部控制盒集成了变压器的散热通风结构，

　　侧面开设阵列式通风孔，避免长时间焊接时变压器过热烧毁；电极部分采用标准点焊电极材质，可快速更换磨损的电极头，降低后期维护成本。需要注意的是当前结构暂未包含踏板复位弹簧、电极夹紧螺栓的细节设计，实际制作时需要根据选用的弹簧刚度、螺栓规格补充对应安装位，同时要做好变压器次级回路的绝缘防护，避免焊接过程中出现漏电风险。
