水下推进器分体式防护格栅结构设计

在水下机器人、小型潜航器的推进系统配套设计中，推进器防护结构是直接影响设备水下运行安全性的核心部件之一，这款分体式弧形防护格栅，正是针对T200规格水下推进器的实际防护需求开发的配套结构。从实际水下作业场景来看，小型ROV在近岸观测、水下结构巡检、养殖区作业等工况下，推进器桨叶极易被水中漂浮的纤维、水草、渔网绳线缠绕，也可能在贴壁作业、穿越狭窄结构时碰撞到硬质障碍物，轻则导致桨叶卡滞、推进动力损失，重则直接烧毁驱动电机，甚至造成水下设备失联丢失，这类防护格栅的核心作用，就是在不显著增加水阻的前提下，在桨叶外围形成可靠的物理防护屏障。

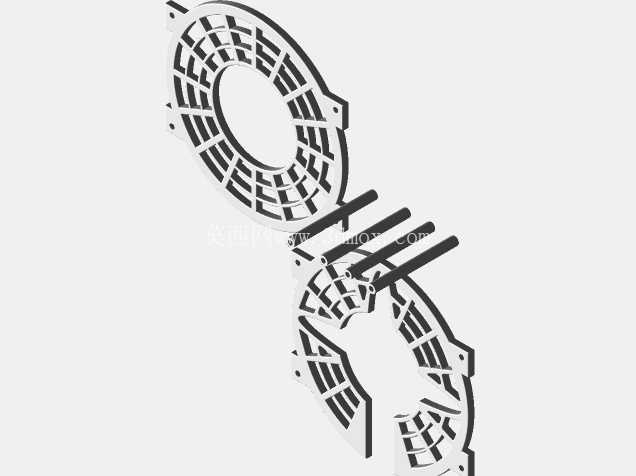

不同于常见的整体环形护罩，这款结构采用了分体式两段弧形设计，拆分后的两个护罩单元各自带有独立的安装耳座，耳座上预留了标准安装孔位，安装时不需要将推进器从整机安装位上完全拆卸，只需将两段护罩从桨叶两侧对位扣合，通过紧固件穿过耳座孔位锁紧即可完成装配，后期维护清理缠绕杂物时，也仅需拆卸单侧护罩就能完成操作，大幅降低了水下设备的现场维护难度，尤其适合空间紧凑的小型ROV动力舱布局，不会和周边的框架、线缆、其他传感器部件产生安装干涉。

格栅的筋条布局经过了流场适配设计，所有筋条沿着推进器桨叶的旋转切线方向呈放射状排布，筋条之间的镂空间隙经过反复校核，既能够阻挡直径超过5mm的硬质杂物、纤维绳体进入桨叶旋转区域，又尽可能减少了对推进器出水水流的阻挡，避免护罩结构造成过大的推力损失。筋条的截面采用了带导角的流线型设计，而非直角矩形截面，能够有效降低水流穿过格栅时产生的紊流，减少护罩带来的额外水阻，同时也能避免筋条边缘在水流冲击下产生异常振动噪音，降低对水下声学设备的信号干扰。

从安装边界来看，这款护罩的整体弧形轮廓完全贴合T200推进器的桨叶旋转外径，护罩内圈和桨叶叶尖之间预留了均匀的安全间隙，不会在运行过程中剐蹭桨叶；外圈的最大外径控制在推进器电机舱外径的1.2倍范围内，不会过多占用ROV的整体安装空间，耳座的安装孔位间距完全匹配T200推进器原配的安装支架孔距，可以直接和现有支架兼容安装，不需要额外加工转接件。护罩的分体对接面采用了阶梯式止口设计，两段护罩扣合后对接面不会出现错位缝隙，避免细小杂物从对接位置卡入桨叶区域，同时也提升了护罩整体的结构刚性，在受到侧向碰撞时，两段结构可以通过止口互相传递受力，避免单段护罩受冲击变形后卡滞桨叶。

在结构强度设计上，每段护罩的主支撑筋从安装耳座位置延伸至弧形护罩的最远端，形成了连续的受力传导路径，即使护罩正面受到一定程度的碰撞冲击，冲击力也可以沿着主支撑筋传递到安装耳座位置，再分散到推进器的安装支架上，不会出现局部筋条断裂脱落的问题。格栅的镂空占比经过优化，在保证结构强度的前提下尽可能提升通透率，减少水下运行时的附着物挂留，即使长时间在藻类较多的水域作业，护罩表面的附着生物也更容易被水流冲除，降低后期清理的工作量。

针对水下使用的特殊环境，这款护罩的结构设计也充分考虑了不同加工工艺的适配性，不管是采用3D打印制作小批量测试样件，还是采用注塑工艺批量生产，结构本身都没有倒扣、薄壁等不利于加工的特征，打印时不需要添加过多支撑结构，注塑时的脱模斜度也自然融合在筋条的流线型截面中，不需要额外做结构调整就能满足生产要求。对于水下机器人改装爱好者、小型ROV研发团队来说，这类标准化的防护格栅结构可以直接适配现有成熟的T200推进器安装体系，不需要从零开始测绘设计护罩结构，能够有效缩短设备的研发改装周期，提升水下作业的设备可靠性。
