螺旋进给式机械方向切换传动装置

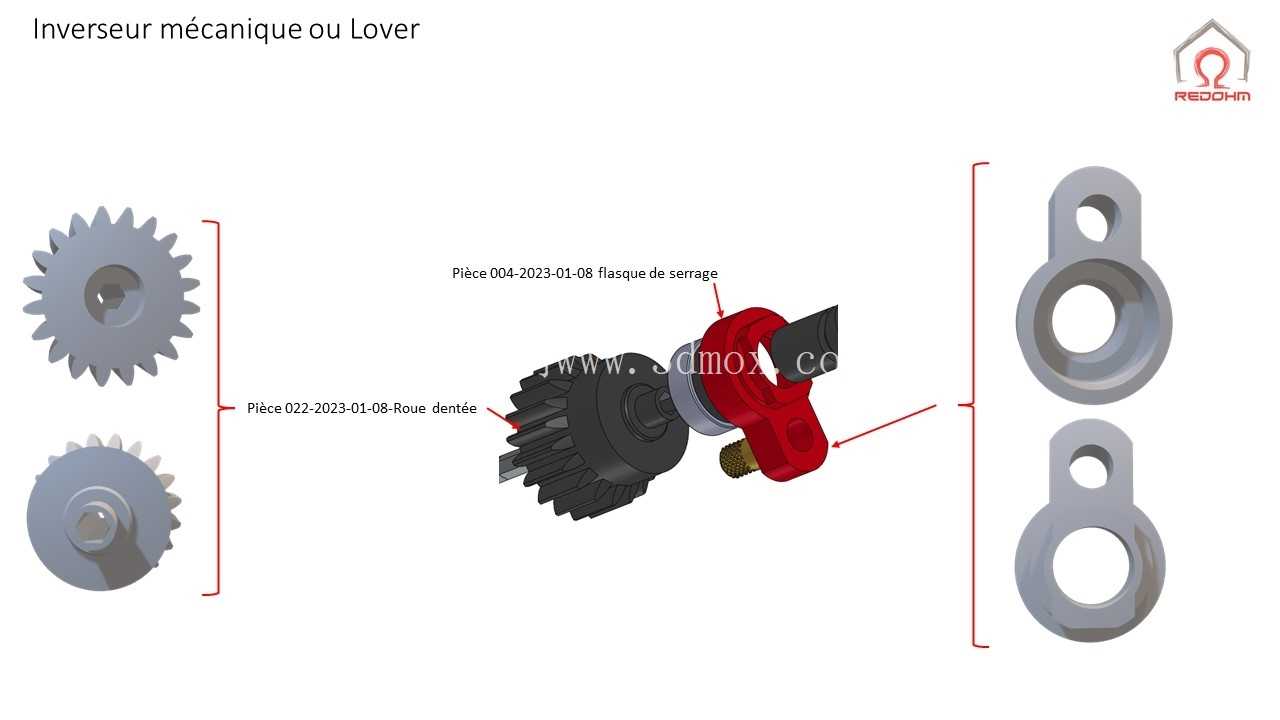

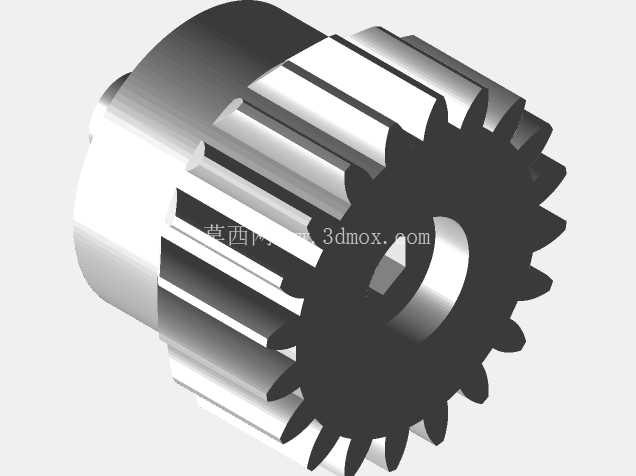

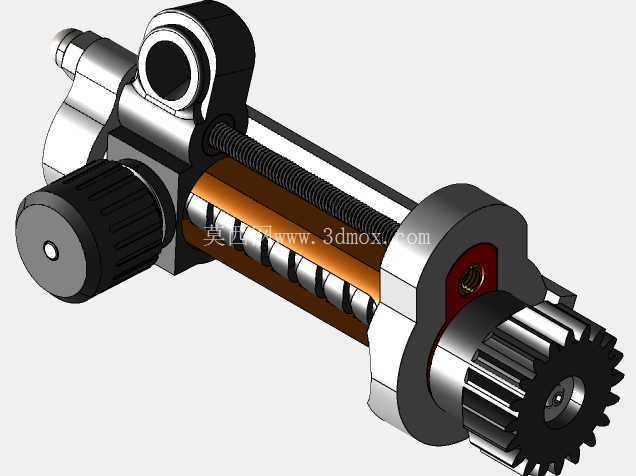

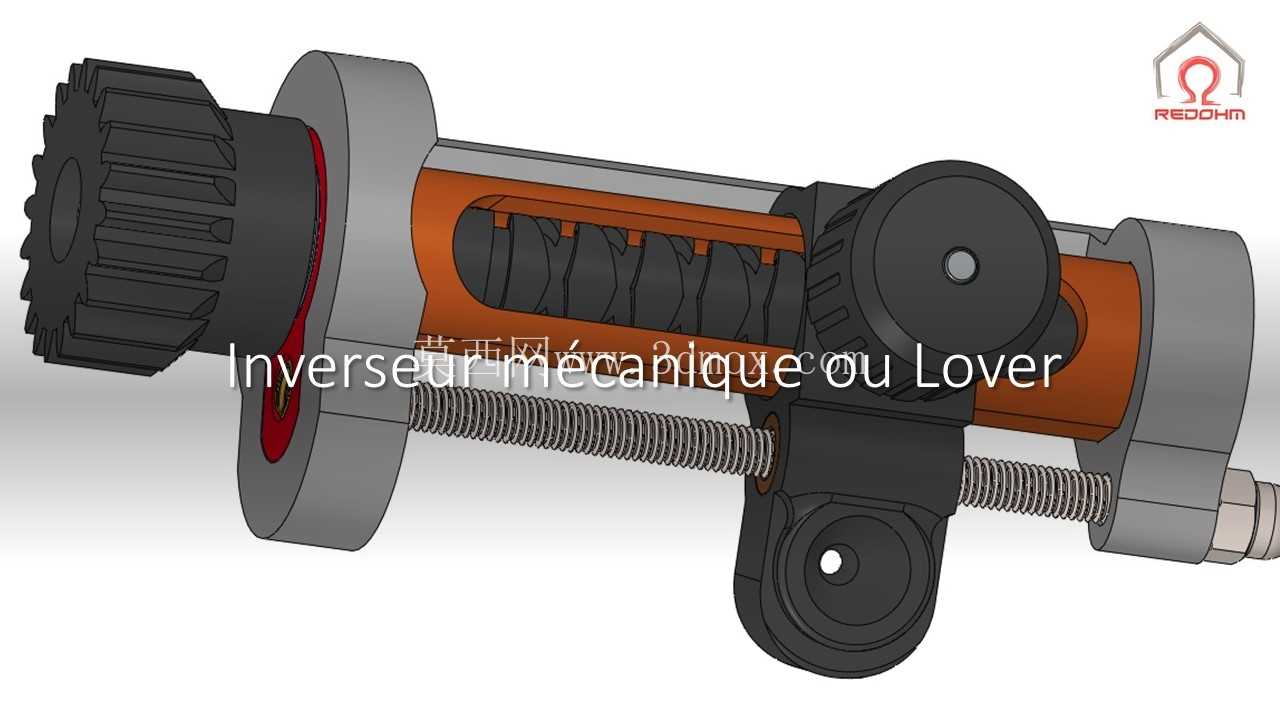

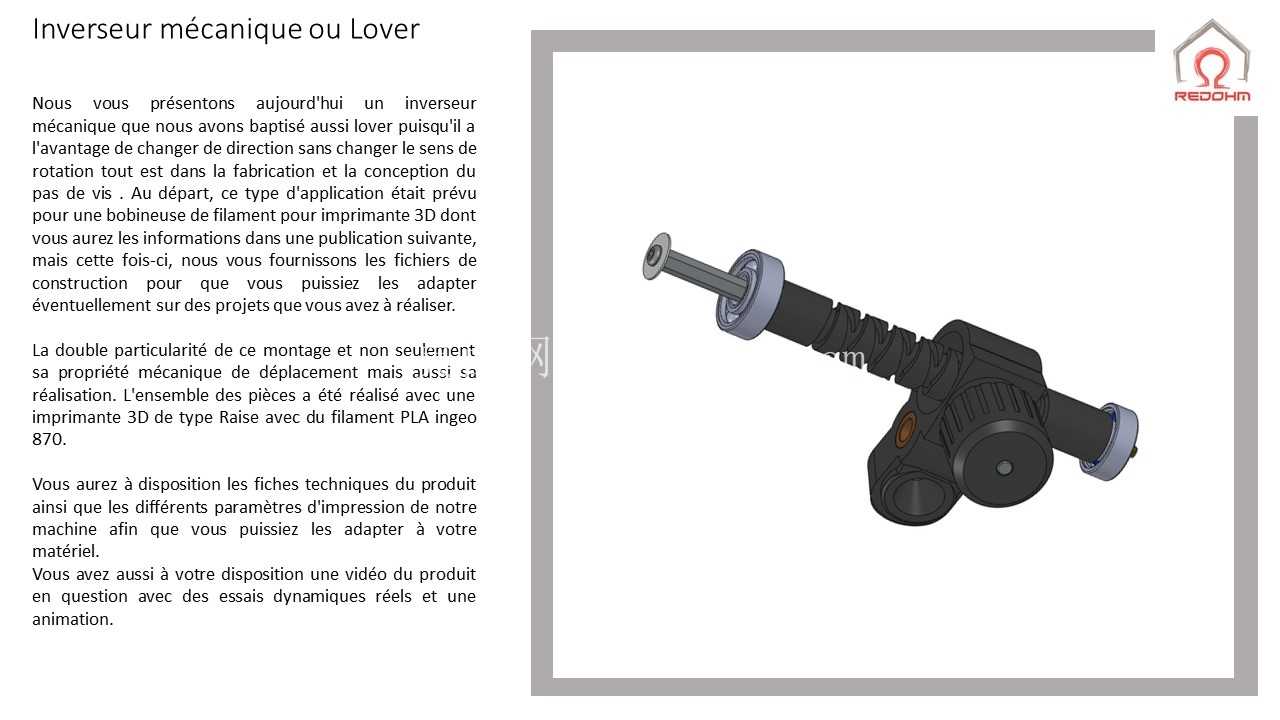

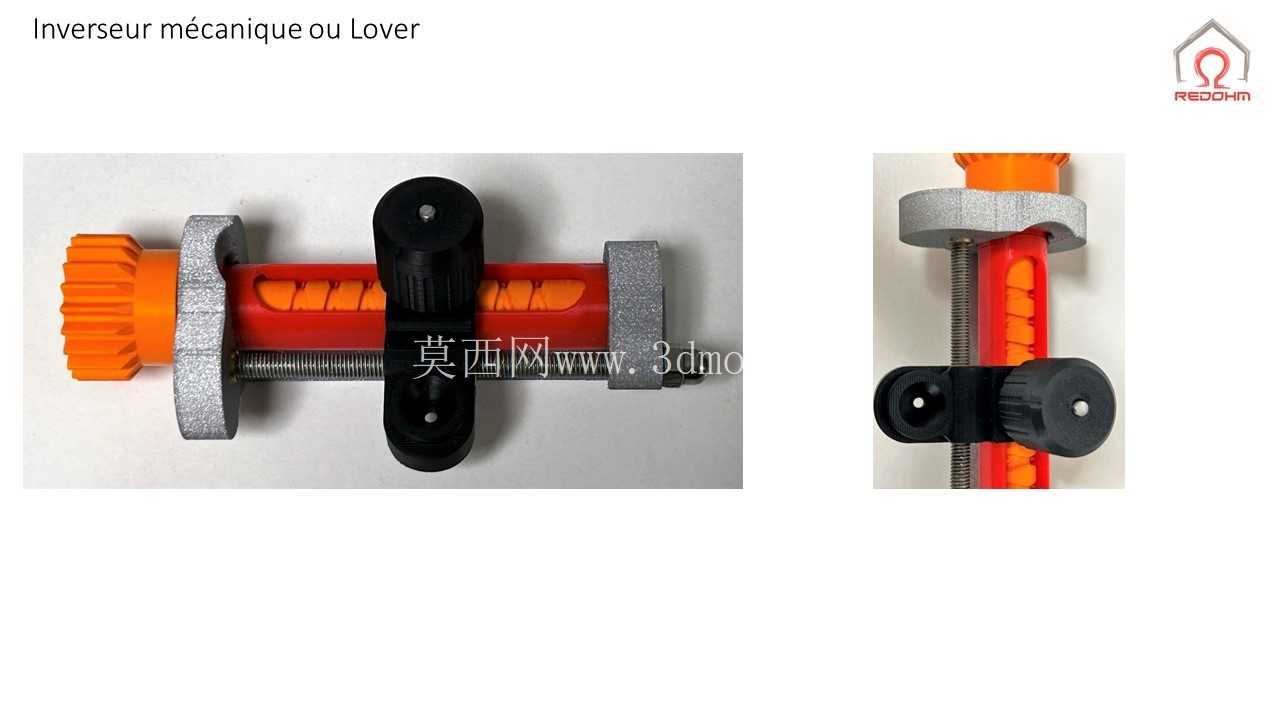

该机械换向装置核心依托螺旋副与滑动拨叉的配合实现动力传递方向的切换，整体采用同轴式布局，输入端为带齿形的传动轮，可直接与同步带、齿轮等常规动力输出件啮合，无需额外加装转接法兰。从实际应用场景来看，这类结构常被用在小型往复进给设备、线材排布机构、轻型换向执行单元中，替代传统的电磁换向阀或离合器式换向结构，在无电控接入的纯机械传动场景下，能够依靠自身机械结构完成输出端的运动方向切换，避免电控元件在粉尘、潮湿、强电磁干扰环境下的失效问题。

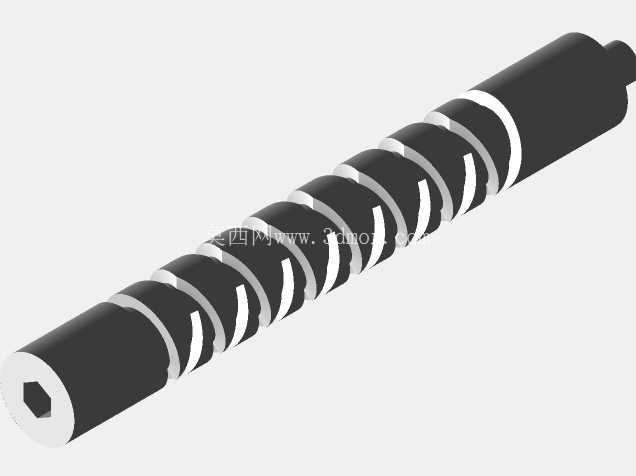

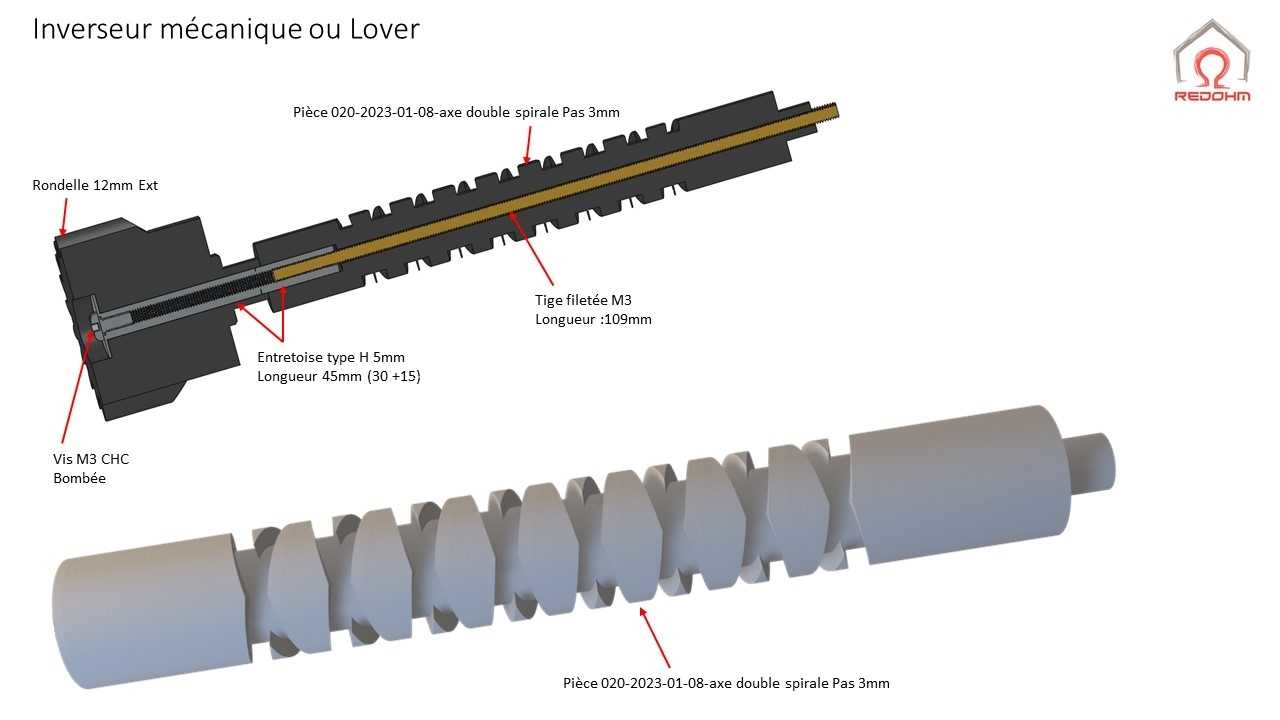

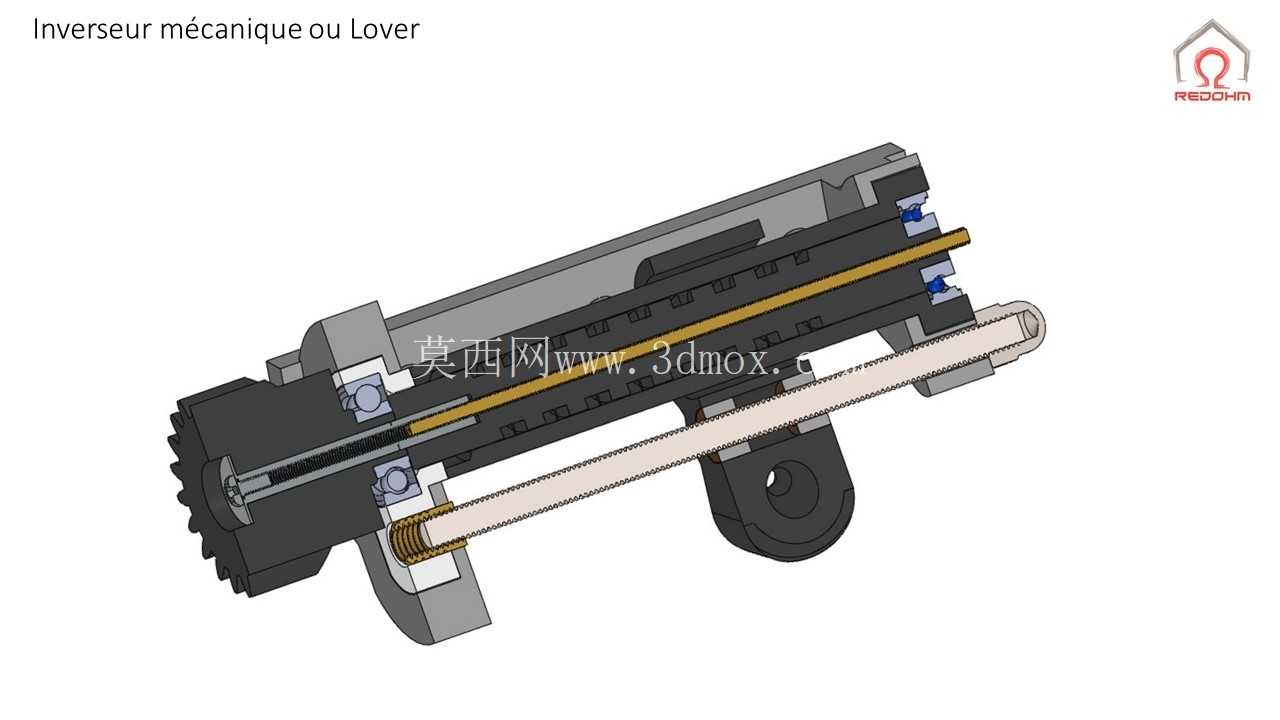

从功能特性上看，装置的核心换向逻辑藏于中部的筒身内部，内置的多头螺旋槽与滑动拨叉配合，当输入端持续单向旋转时，螺旋槽会带动拨叉沿轴向做往复滑动，拨叉联动外侧的离合压块，当压块滑移到螺旋槽两端换向点位时，会自动切换与输出端传动齿的啮合侧，无需外部信号触发即可实现输出端正反转的自动切换，换向过程中动力传递不会出现完全脱开的空行程，传动间隙控制在0.1mm以内，能够满足低速轻载场景下的连续往复运动需求。

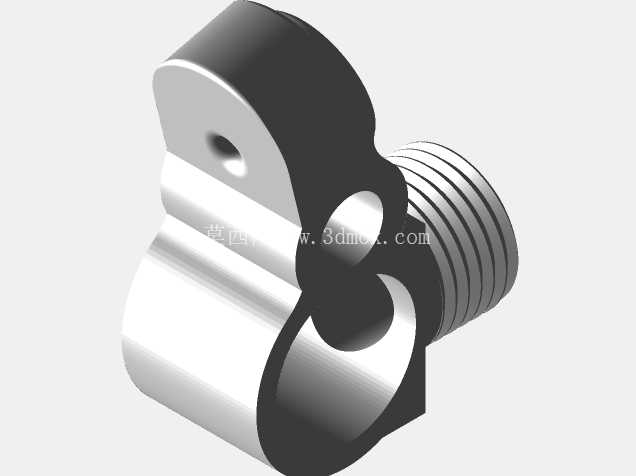

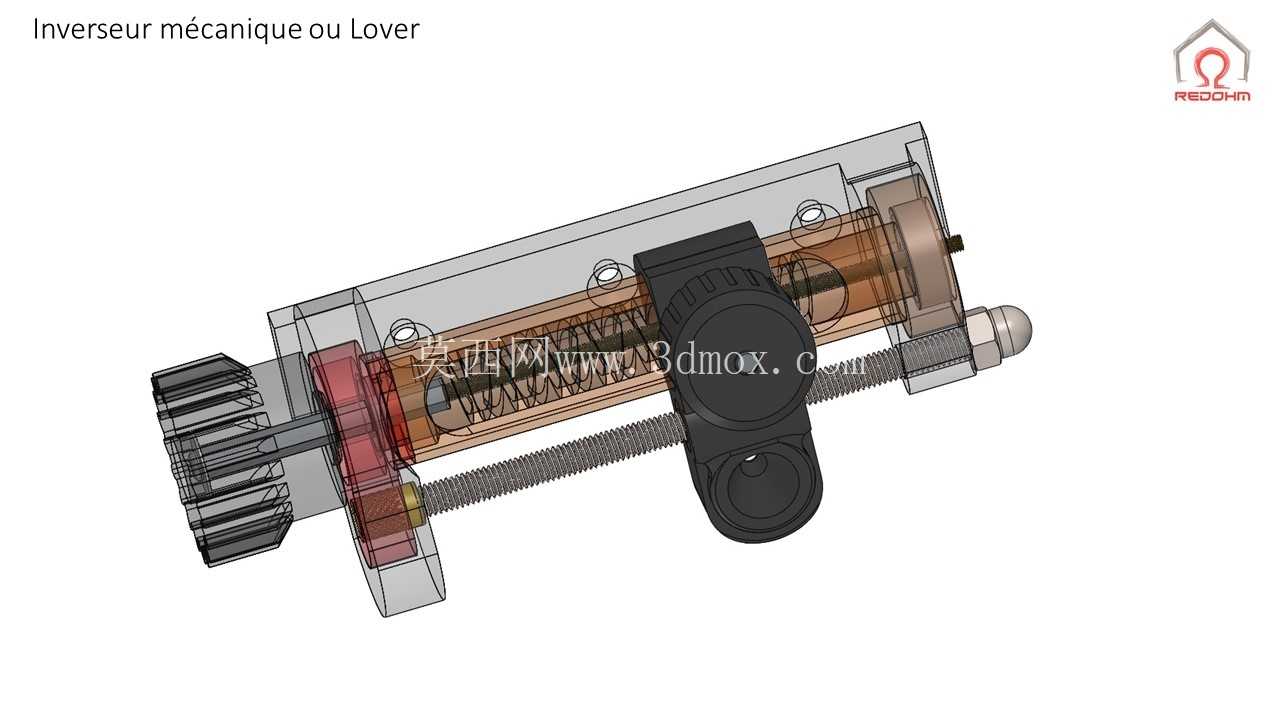

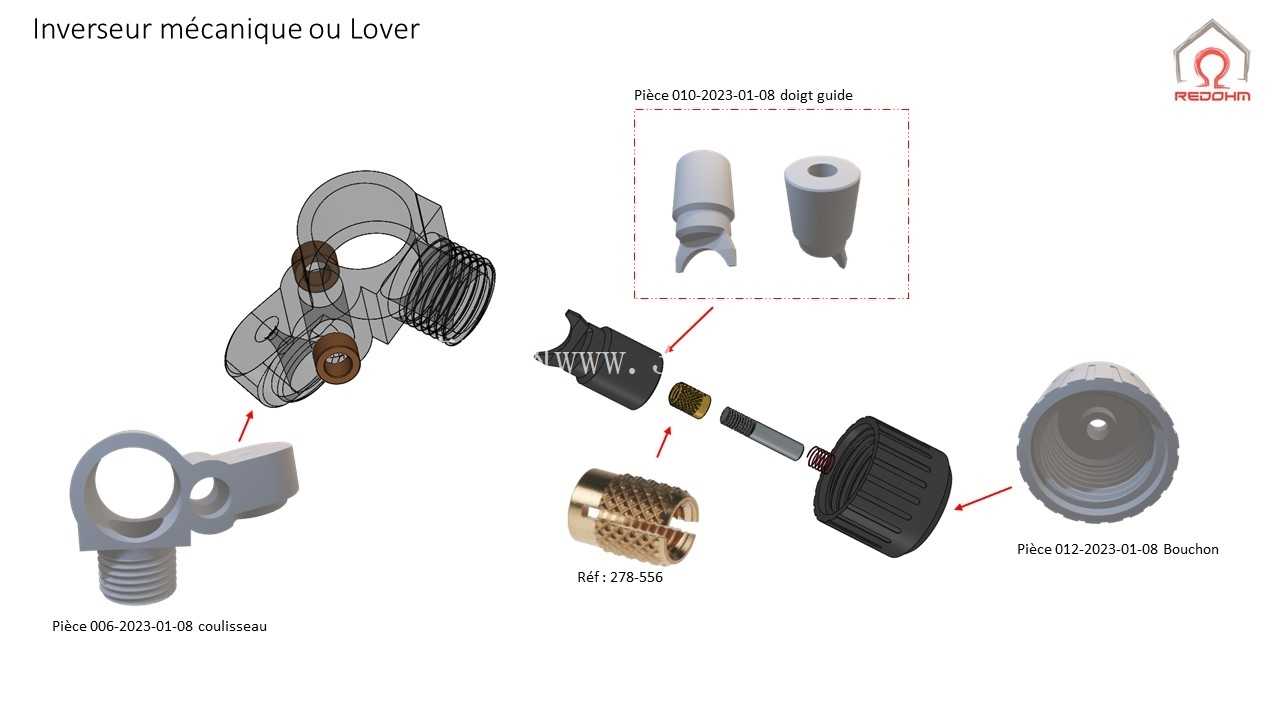

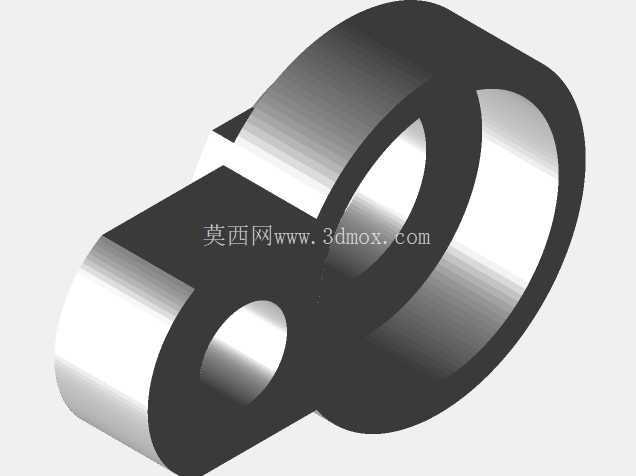

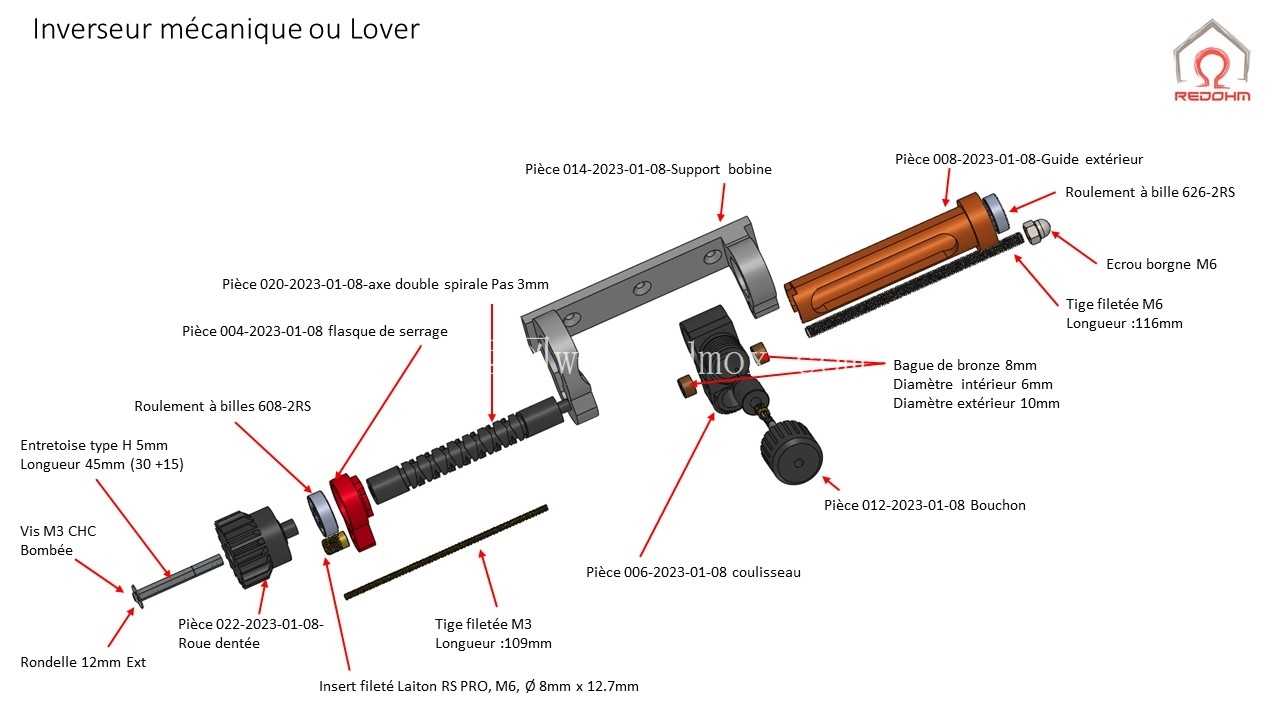

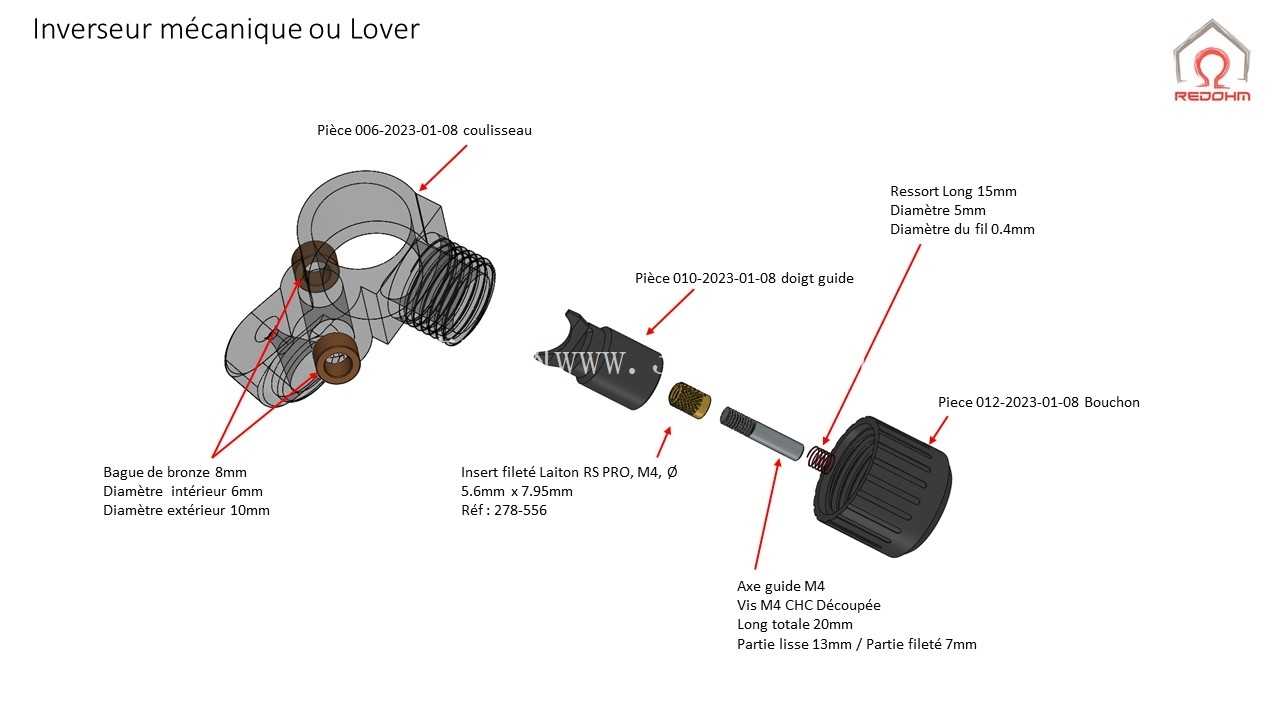

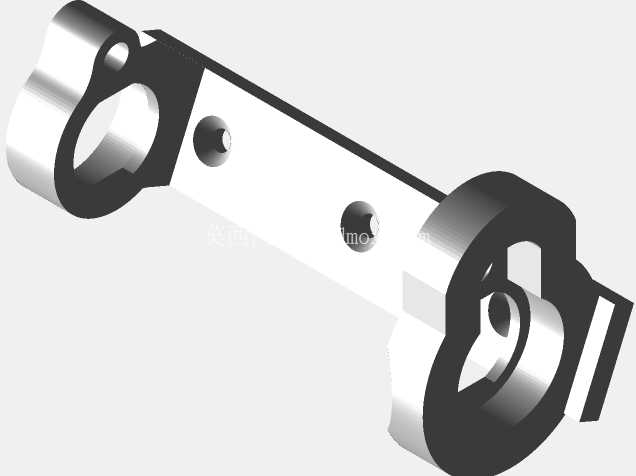

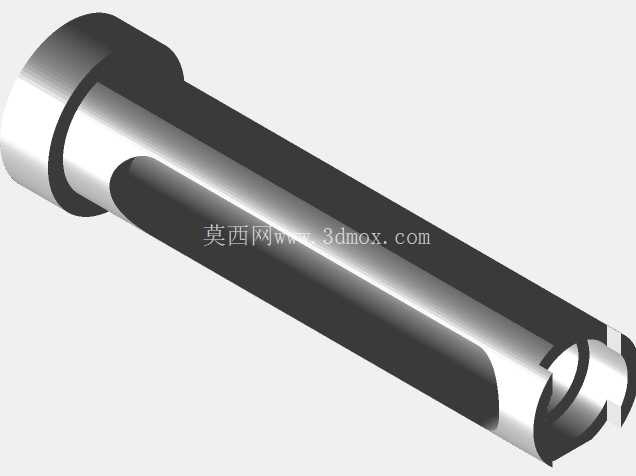

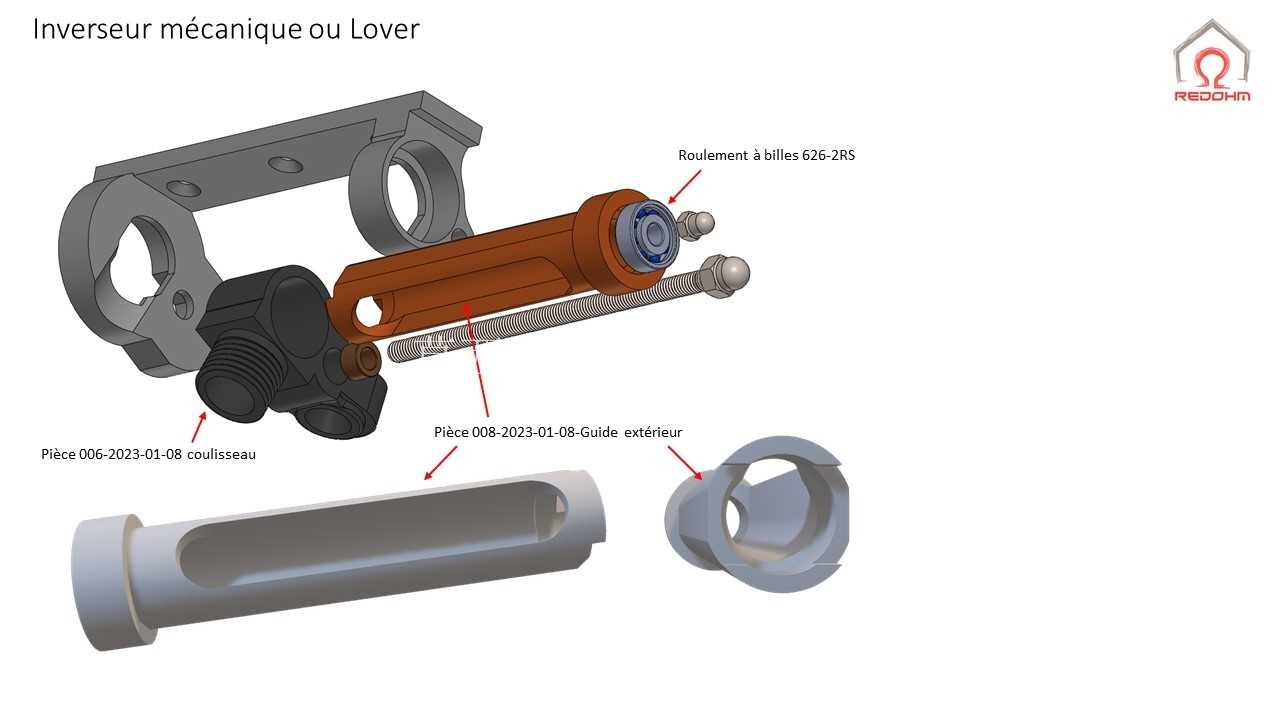

设计思路上，整体结构做了分层拆解：外层筒身采用分段式装配结构，两端的支撑端盖通过止口定位与筒身配合，保证内部螺旋副的同轴度，端盖内嵌的滑动轴承直接支撑传动丝杆，减少径向跳动；中部的拨叉组件采用分体式卡扣结构，无需专用工具即可完成拆装，方便后期对螺旋槽内的润滑脂进行补充，或是更换磨损的拨叉滑块；外侧的调节旋钮与压块联动，可通过手动旋转旋钮调整拨叉的初始位置，适配不同行程的往复需求，旋钮侧面做了滚花处理，手动调节时不易打滑。

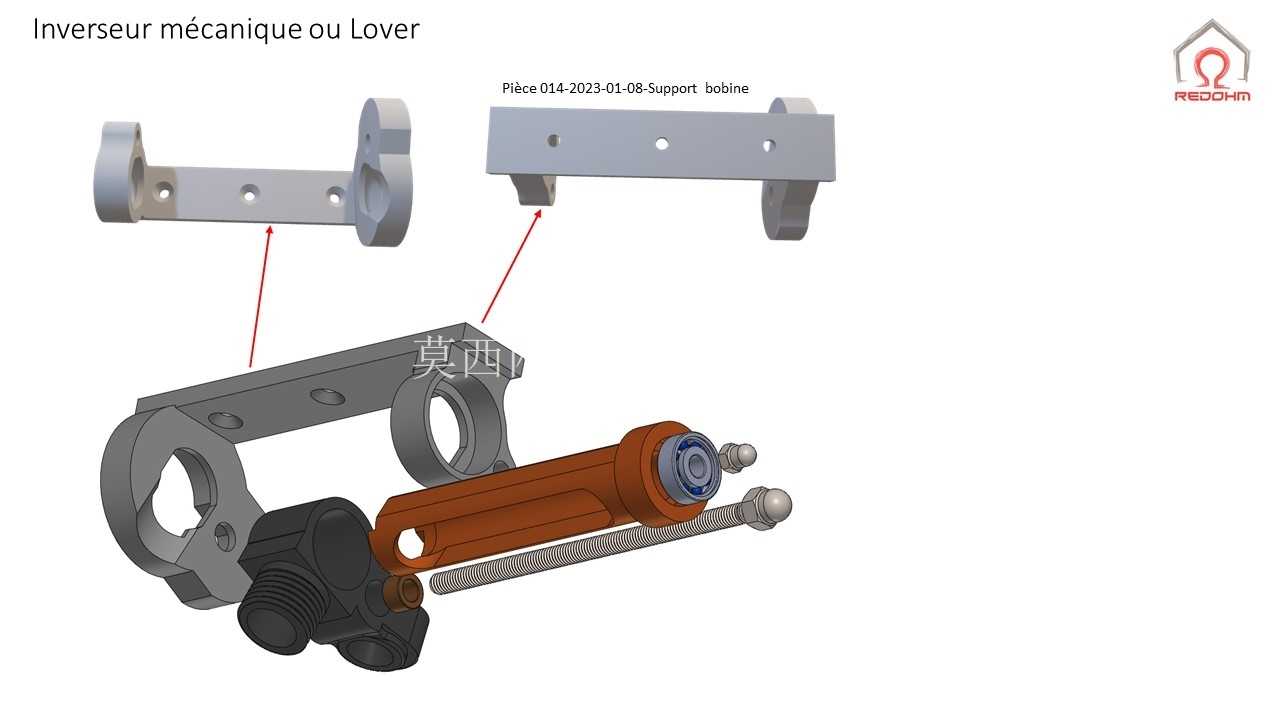

安装边界方面，装置整体为圆柱式主体，输入端传动轮的节圆直径与输出端丝杆直径做了适配，安装时可通过两端端盖上的安装孔直接固定在设备基板上，轴向安装空间预留时需考虑丝杆伸出端的最大行程长度，避免丝杆运动到极限位置时与周边部件发生干涉；径向安装空间需预留出外侧调节旋钮的操作空间，旋钮外圆与周边结构的间隙不小于10mm，方便手动调试时操作。装置的传动丝杆采用梯形螺纹设计，具备一定的自锁能力，当输入端动力切断后，输出端不会因负载惯性出现窜动，在垂直安装场景下也能保持位置稳定。

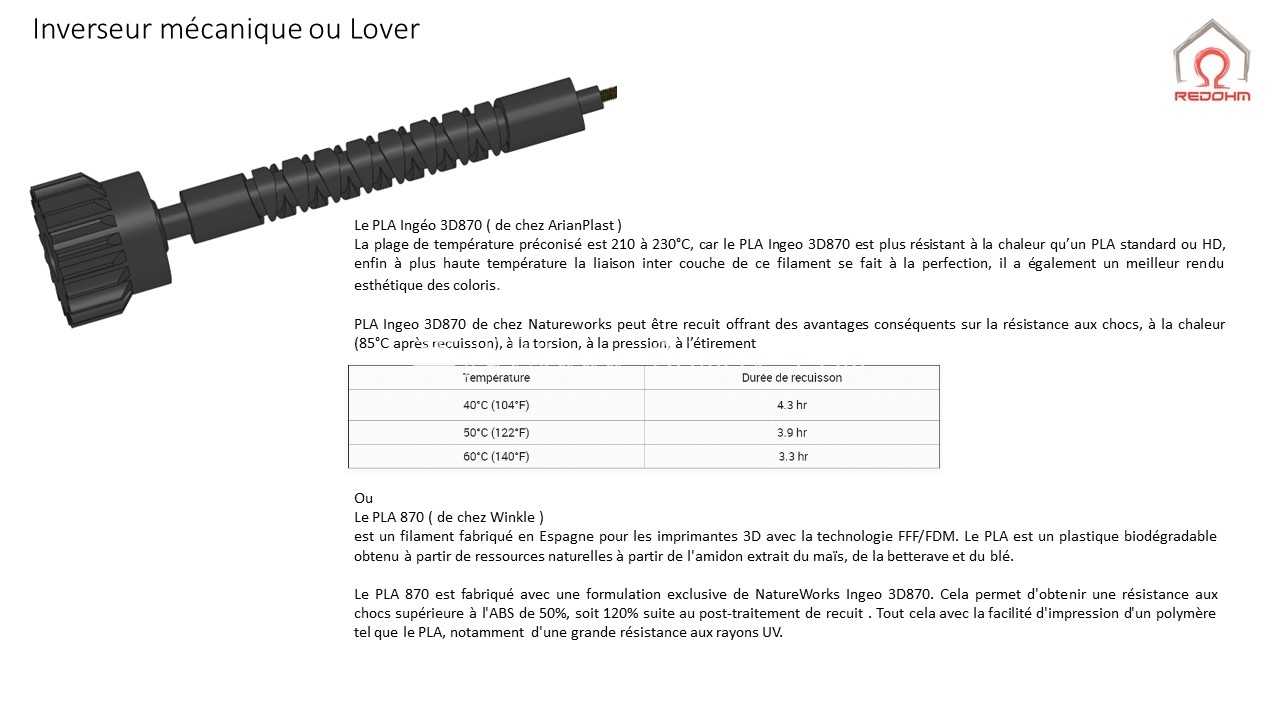

从实际工况适配角度看，该结构的传动效率约为60%-70%，适合传递扭矩不超过5N·m的轻型负载，日常维护时仅需定期在螺旋槽与拨叉接触面涂抹润滑脂，即可保证换向动作的顺畅，不会出现卡滞问题；装置的所有外露金属件均做了氧化处理，非金属件采用耐磨工程塑料，在常规车间环境下使用不会出现锈蚀或过度磨损问题，整体使用寿命可达上万次换向循环。不同于传统的齿轮式换向结构，该装置将换向机构与进给传动集成在同一筒身内，整体结构紧凑，不需要额外布置换向拨叉的驱动部件，能够大幅缩小设备的整体安装体积，在小型自动化设备、桌面级加工装置、线材收排设备中都能直接套用该结构，只需要根据实际负载需求调整螺旋槽的导程、传动轮的齿数，即可适配不同的往复速度与输出扭矩要求。
