OpenMV相机1/4-20三脚架平板安装固定座

在机器视觉项目的外场调试、固定点位图像采集场景中，OpenMV这类小型智能相机的安装固定一直是容易被忽略但直接影响采集稳定性的环节。很多现场调试时，工程师习惯用扎带、双面胶临时将相机固定在支架上，不仅调整角度麻烦，遇到设备震动、户外风载时还容易出现机位偏移，直接导致识别坐标偏差、采集画面虚焦，反复调整机位会占用大量现场调试时间。这款安装座的设计，就是针对OpenMV Cam的板型尺寸做的适配，核心解决相机与标准三脚架接口的转接问题，同时预留了电池固定的平面空间，让整套视觉采集单元可以形成独立的模块化组件，不用额外搭配复杂的安装支架。

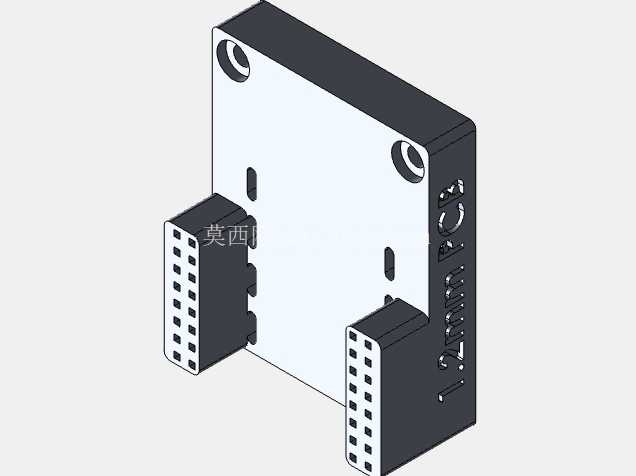

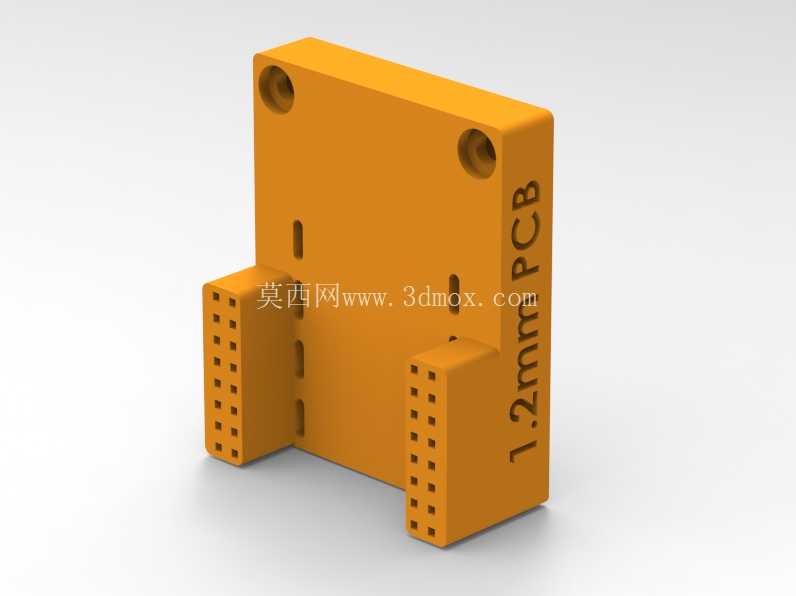

从结构设计逻辑来看，这款安装座采用1.2mm厚度的板材加工，这个厚度选择是经过权衡的：如果板材过薄，锁紧1/4-20螺丝时容易出现板面翘曲，导致相机安装面不平整，镜头光轴与安装基准面出现角度偏差；如果板材过厚，会增加整体重量，同时抬升相机的安装高度，在狭小空间部署时容易出现干涉。安装座与OpenMV主板的配合，需要搭配M2.5规格的12mm垫片，通过主板上的双2x8针设计对应的安装孔位实现定位，不需要在原有相机主板上做任何打孔、改装，完全利用现有板载的安装孔位实现固定，不会破坏相机的原有电路结构，也不会遮挡主板上的接口、按键与指示灯。

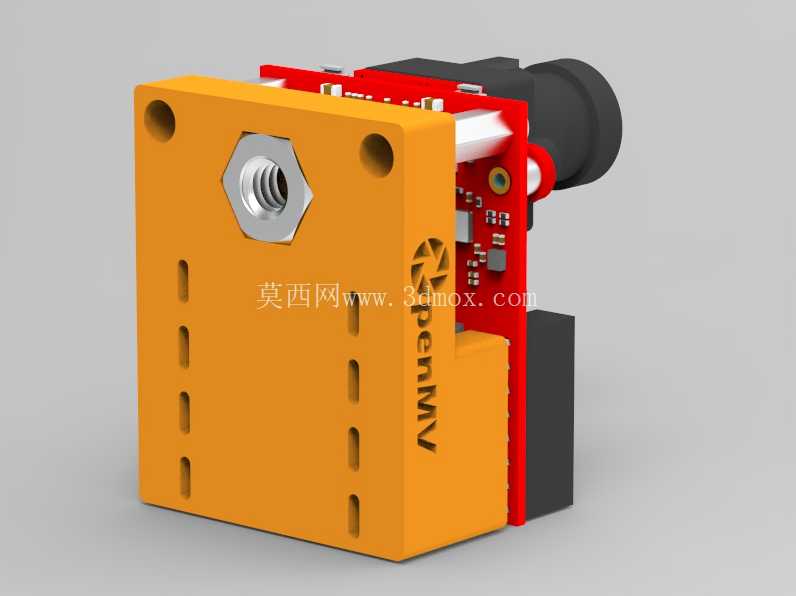

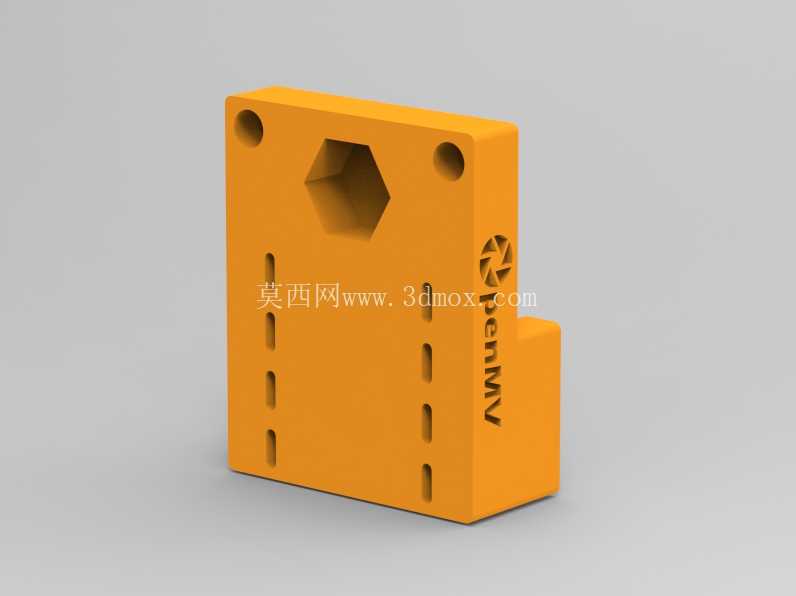

安装座背部预留的1/4-20三脚架接口，是消费级摄影支架、工业相机三脚架、桌面可调支架的通用标准接口，这个接口的位置做了居中设计，保证相机安装后整体重心落在三脚架的安装轴线上，避免出现头重脚轻的倾覆问题，搭配1/4-20六角螺母就可以将安装座与支架接口锁紧，锁紧后不会出现相对转动，调整好的拍摄角度可以长期保持稳定。除了三脚架安装功能，安装座额外延伸出的平面区域，是专门为现场无外接电源场景设计的电池固定位，工程师可以根据现场供电条件，选择合适容量的小型锂电池，用双面胶或者扎带将电池固定在这个平面上，不用额外设计电池的安装结构，整套视觉单元可以独立完成供电、采集、输出，不需要拖曳多余的供电线缆，适合移动巡检、临时点位采集这类布线困难的应用场景。

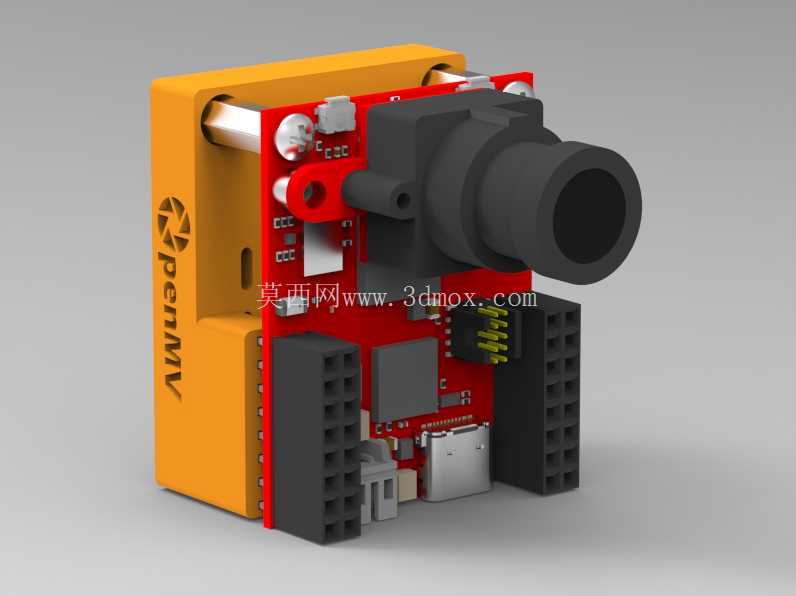

从安装边界尺寸来看，这款安装座完全贴合OpenMV Cam的主板轮廓，不会超出主板两侧的排针接口范围，不会影响排针外接传感器、通讯模块的接线操作，安装后镜头的前方无任何遮挡结构，不会对镜头视场造成遮挡。安装座的整体高度控制在刚好容纳锁紧螺母的范围，不会额外增加相机的整体厚度，在搭配保护外壳使用时，也可以将螺母压入外壳背面的预留接口中，不用额外修改外壳结构。在实际项目应用中，这类转接安装座虽然是小型结构件，但可以大幅减少现场安装的适配工作量，不用每次部署都临时加工转接板，标准化的接口也可以让视觉模块在不同支架、不同设备之间快速切换，提升调试与部署的效率。结构设计上没有多余的冗余结构，所有的孔位、平面都对应明确的功能需求，板材厚度与材质选择兼顾了结构强度与轻量化要求，安装操作不需要特殊工具，只用常规的内六角扳手、六角螺母锁紧就可以完成装配，适合批量项目中的快速部署使用。
