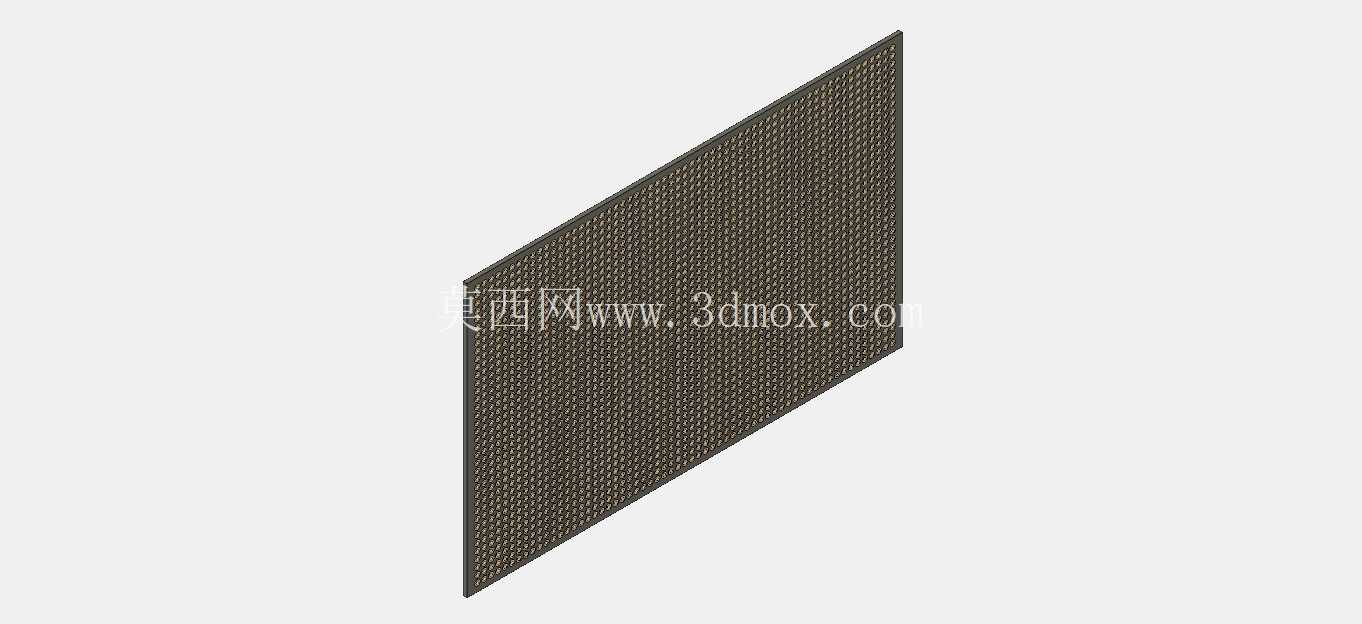

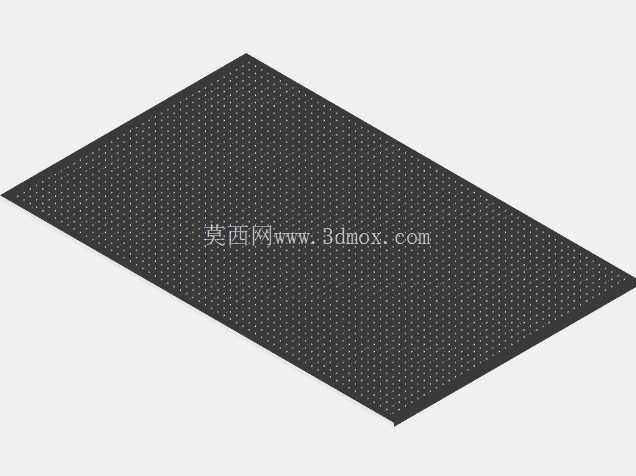

高密度点阵式零点PCB线路板结构设计

　　在高密度电子互连场景中，这类点阵式零点PCB的应用覆盖了多类需要密集信号触点、均匀电气连接的硬件场景，常见于测试治具载板、微型显示驱动背板、高密度信号转接模块、可编程逻辑器件的互连基板等领域，区别于常规布线PCB，这类点阵结构的核心作用是在有限板面内实现最大化的等距触点排布，满足多点同步信号传输、均匀接地或者阵列式元件贴装的需求。从实际使用角度看，这类PCB不需要走复杂的异形布线，核心功能是通过整板均匀分布的金属化点阵触点，实现上下层电路或者对接器件之间的垂直互连，零点设计的核心逻辑是将每个点阵触点的阻抗、连接长度做一致性管控，避免不同触点之间的信号延迟差，这对高频信号传输、多通道同步采集类设备来说尤为关键，比如在半导体测试探针卡的载板设计中，这类点阵PCB可以直接对接晶圆的引脚阵列，实现上千个测试通道的同步信号引出，不会因为走线长度差异导致测试信号时序偏差。

　　设计这类点阵结构时，首先要确定的是点阵的节距参数，节距大小直接决定了板面的触点密度，常规应用场景下节距从1.27mm到0.3mm不等，节距越小对PCB加工的精度要求越高，需要同步考虑金属化孔的壁厚、孔位公差，避免相邻触点之间出现短路风险。外形尺寸上这类板件多为矩形平板结构，厚度根据应用场景从0.8mm到3mm不等，安装边界需要预留固定孔位或者定位边，通常在板件的四个边角位置设置直径3mm左右的安装孔，孔位公差控制在±0.05mm以内，保证和对接结构的装配精度，板边需要做铣边处理，粗糙度控制在Ra3.2以下，避免装配时出现卡滞。

　　设计过程中需要优先考虑整板的平面度，因为点阵结构整板分布了大量金属化孔，如果基材和铜层的热膨胀系数匹配度不足，过回流焊或者高低温环境后容易出现板件翘曲，直接影响触点和对接器件的接触可靠性，所以基材选型通常会选用高Tg的FR-4材料或者陶瓷基复合材料，保证不同温度环境下的尺寸稳定性。触点的表面处理通常选用沉金工艺，避免触点氧化导致接触电阻增大，每个点阵触点的焊盘直径需要和对接的探针或者引脚尺寸匹配，焊盘直径比对接引脚直径大0.15-0.2mm，既保证足够的接触面积，也不会因为焊盘过大导致相邻触点间距不足。从结构强度角度看，整板均匀分布的金属化孔其实也起到了一定的加强筋作用，相比同厚度的实心PCB，点阵结构的抗弯强度会有15%左右的提升，但在设计时还是要避免在板件中间位置设置大尺寸的开槽，防止应力集中导致板件断裂。在通讯类硬件中，这类点阵PCB常被用作射频模块的转接板，整板的点阵触点可以实现均匀的接地屏蔽，减少射频信号之间的串扰，每个信号触点周围都被接地触点包围，形成类似同轴结构的屏蔽效果，比常规布线的PCB抗干扰能力提升40%以上。

　　安装时这类板件通常采用压接或者螺丝固定的方式，不建议使用焊接方式固定整个板件，避免焊接热应力导致板件翘曲，压接时的压力需要均匀分布在板件的整个边框位置，单点压力不能超过50N，防止压力过大导致板件内部的金属化孔出现裂纹，影响电气连接可靠性。另外在设计时需要考虑板件的可测试性，在板件的边缘位置预留几个测试触点，方便生产过程中快速检测整板的通断情况，不需要逐个检测所有点阵触点，提升生产检测效率。这类点阵结构的PCB和常规PCB最大的区别在于没有明显的布线层，所有的连接都是通过垂直的金属化孔实现，所以在叠层设计时不需要考虑走线的线宽线距，只需要保证每个金属化孔的孔铜厚度在20μm以上，满足大电流通过的需求，部分需要走大电流的应用场景，可以将相邻的几个点阵孔并联，提升过流能力。
