微型折叠四旋翼航拍无人机结构设计

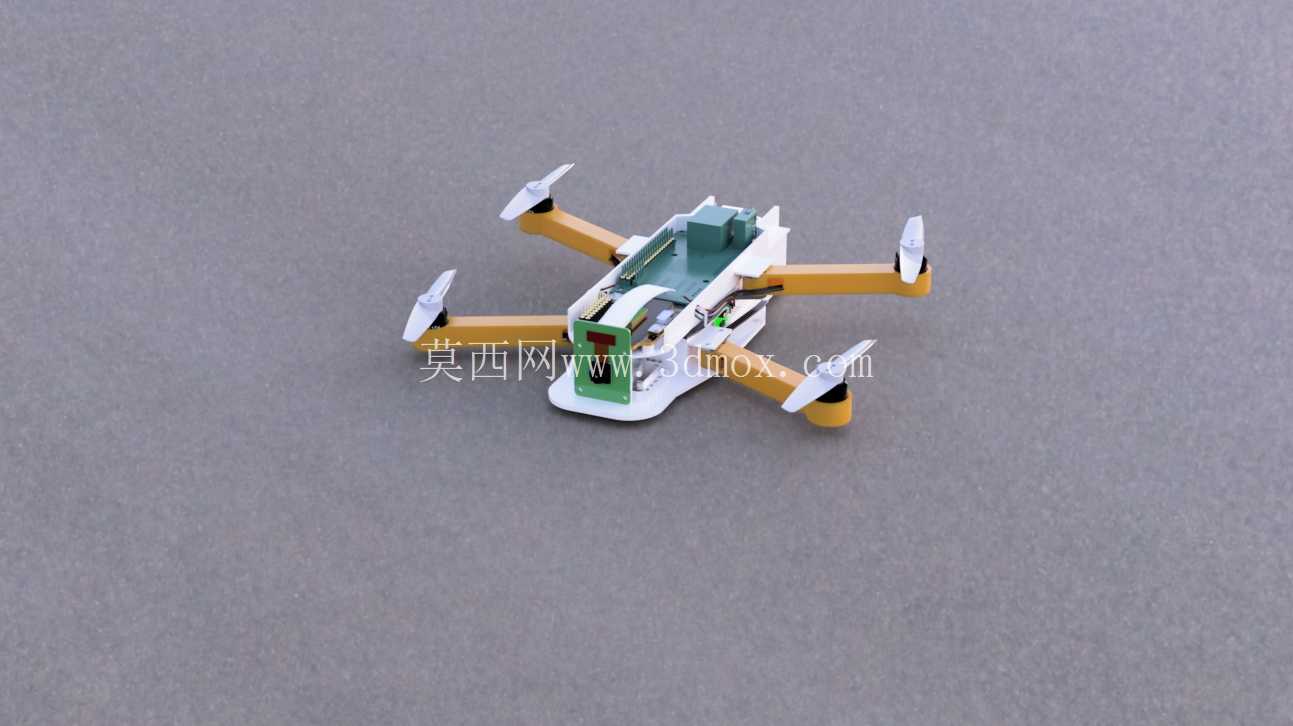

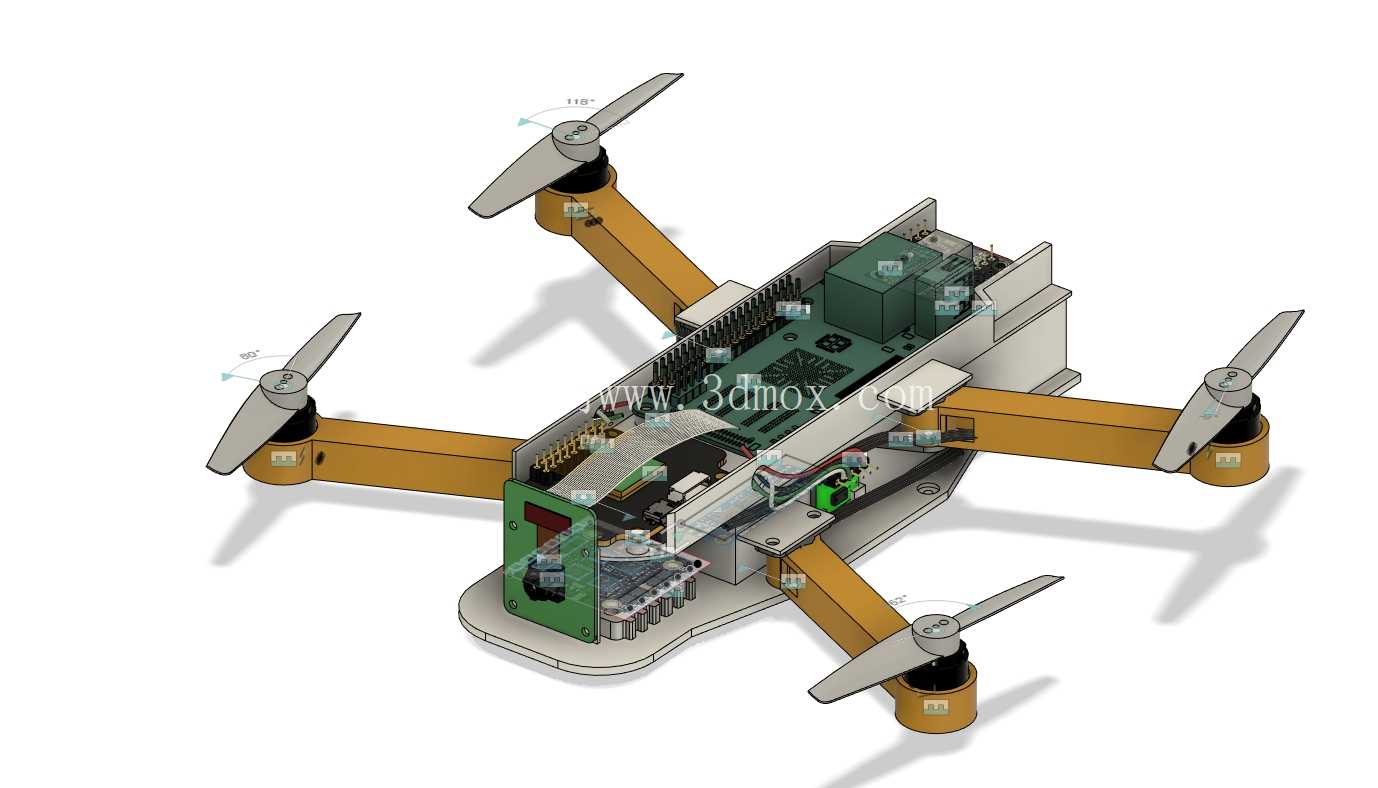

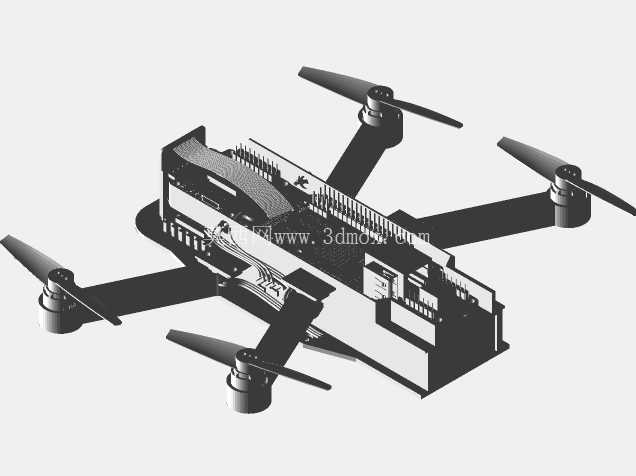

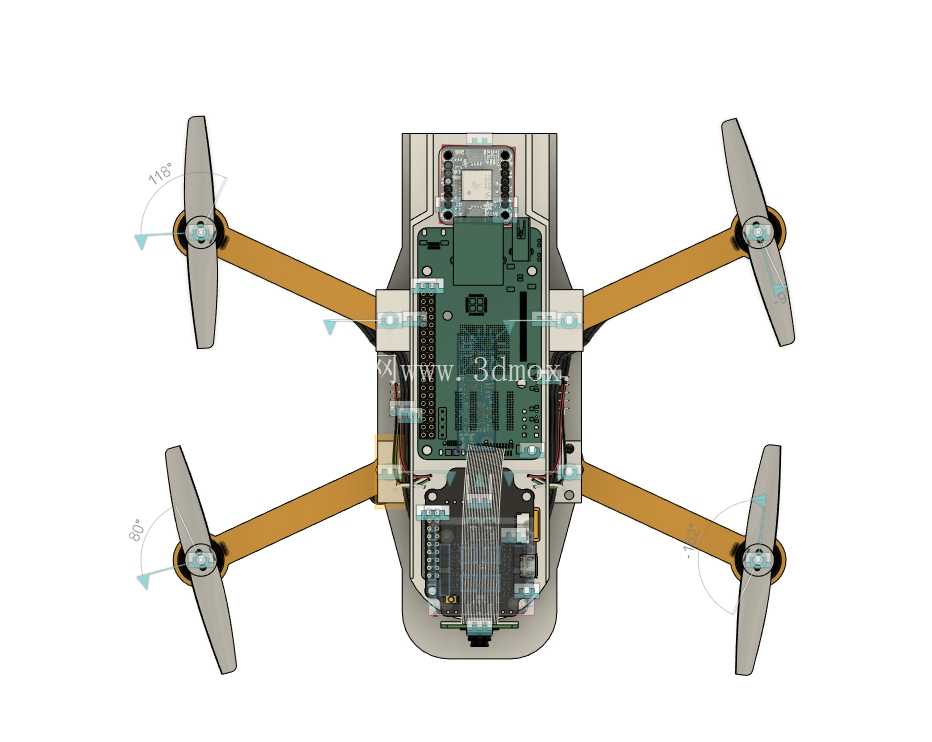

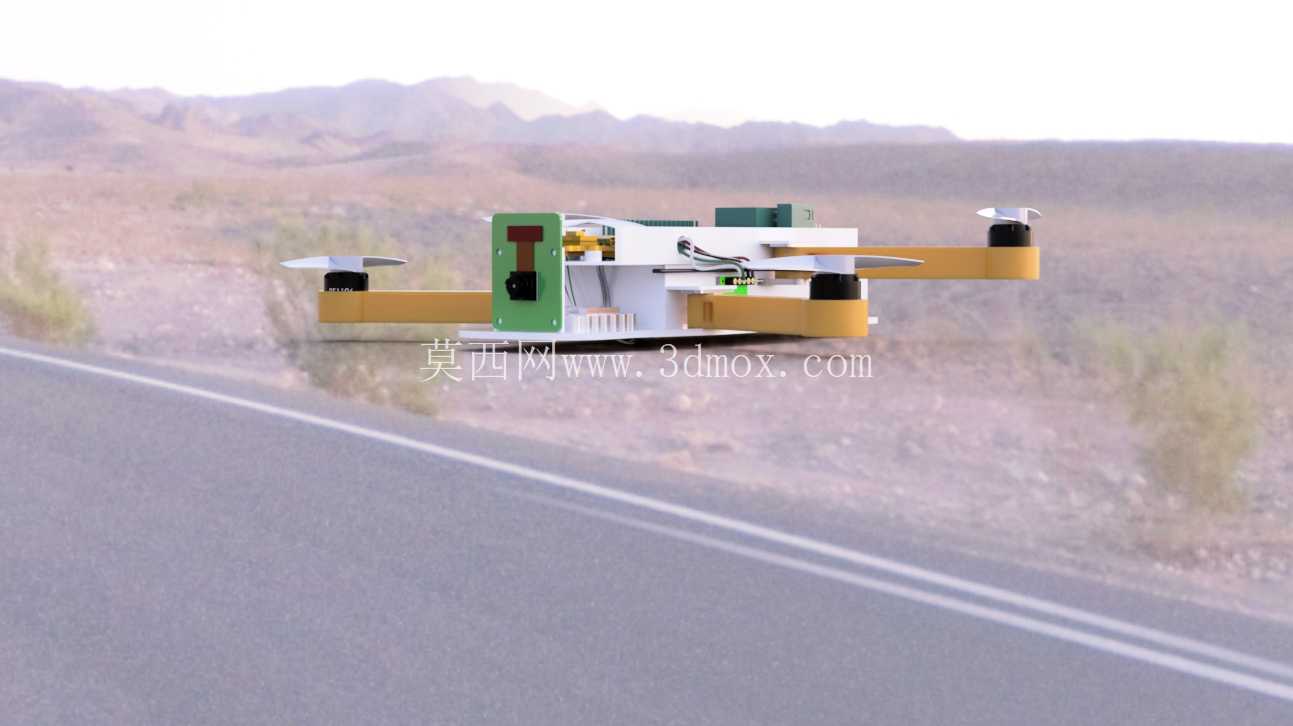

　　这款微型四旋翼飞行器的结构设计，核心围绕便携场景下的近距航拍、室内空间巡检需求展开，在有限的机身尺寸内完成了飞控板、电池仓、视觉模块、动力组件的紧凑布局，整体机臂采用可折叠收纳结构，收纳状态下可放入上衣口袋，展开后机臂端点形成的外接圆直径控制在120mm以内，适配狭小空间内的飞行作业需求。从结构布局来看，机身主体采用上下分层的框架式设计，上层预留飞控模块与GPS天线的安装位，安装边界严格匹配通用微型飞控的孔位标准，飞控安装位设置了2mm的减震胶柱安装槽，可隔绝电机运转产生的高频振动，避免陀螺仪采集数据出现漂移。

　　下层框架集成电池仓与视觉传感器安装位，电池仓采用抽拉式卡扣结构，适配容量500mAh的2S锂聚合物电池，仓体侧壁设置0.8mm的限位筋，可避免飞行过程中电池出现窜动，同时预留了电池平衡充的接口避让空间，无需取出电池即可完成充电操作。机臂部分采用镂空轻量化设计，单臂厚度仅3mm，材质选用改性ABS注塑成型，臂端的电机安装座设置了定位凸台，适配8mm直径的微型无刷电机，凸台高度1.2mm，可保证电机安装后轴系与机臂平面保持垂直，避免出现推力偏移影响飞行姿态。机臂与主体的连接转轴采用阻尼式铰链结构，铰链的转动阻尼设置为0.2N·m，既可以保证机臂展开后无松动，也能在受到外力碰撞时自动折叠卸力，降低机臂断裂的风险。

　　桨叶采用1.5寸三叶折叠桨，收纳时可贴合机臂侧面，无需拆卸桨叶即可完成整机收纳，桨座设置了快拆卡扣，更换桨叶时无需借助工具，徒手即可完成拆装。机身前端预留了微型摄像头与图传模块的安装空间，摄像头安装位设置了±15度的倾角调节槽，可根据不同作业场景调整拍摄角度，图传天线沿机臂内侧走线，避免被机身金属部件遮挡信号。底部设置了1mm厚的防滑脚垫，脚垫采用软质硅胶材质，既可以在降落时起到缓冲作用，也能避免机身底部直接接触地面磨损外壳，脚垫的安装高度为3mm，预留了足够的空间安装光流定位模块，可实现室内无GPS环境下的精准悬停。

　　从结构强度校核角度来看，整机的受力点集中在机臂与主体的连接位置，该位置做了局部加厚处理，加厚区域厚度达到5mm，同时设置了三角形加强筋，可承受最大15N的瞬时冲击力，对应飞行速度5m/s下的碰撞载荷，满足日常飞行的抗摔需求。走线槽全部隐藏在机身框架内部，所有线材通过框架上的过线孔连接，避免线材外露被桨叶打到，过线孔边缘做了R0.5的圆角处理，防止长期飞行过程中线材被棱角磨破造成短路。整机的重心严格控制在四个电机形成的平面几何中心位置，电池仓的位置设计在重心点正下方，更换不同重量的电池时，重心偏移量控制在1mm以内，不会影响飞行的稳定性。机臂展开后有明确的定位卡点，操作人员展开机臂时可通过触感判断是否到位，无需目视检查即可完成飞行前的准备工作，卡点的定位精度控制在0.1mm以内，保证四个机臂的展开角度完全一致，避免出现推力不对称导致的飞行偏航。外壳部分采用卡扣式连接，无外露螺丝，外壳表面做了细磨砂处理，既可以提升握持手感，也能减少表面划痕，外壳上的散热孔对应飞控与电调的安装位置，开孔直径1mm，既可以保证空气流通带走热量，也能避免外界的灰尘进入机身内部。
