适配无人机挂载的柔性广告展示配件结构

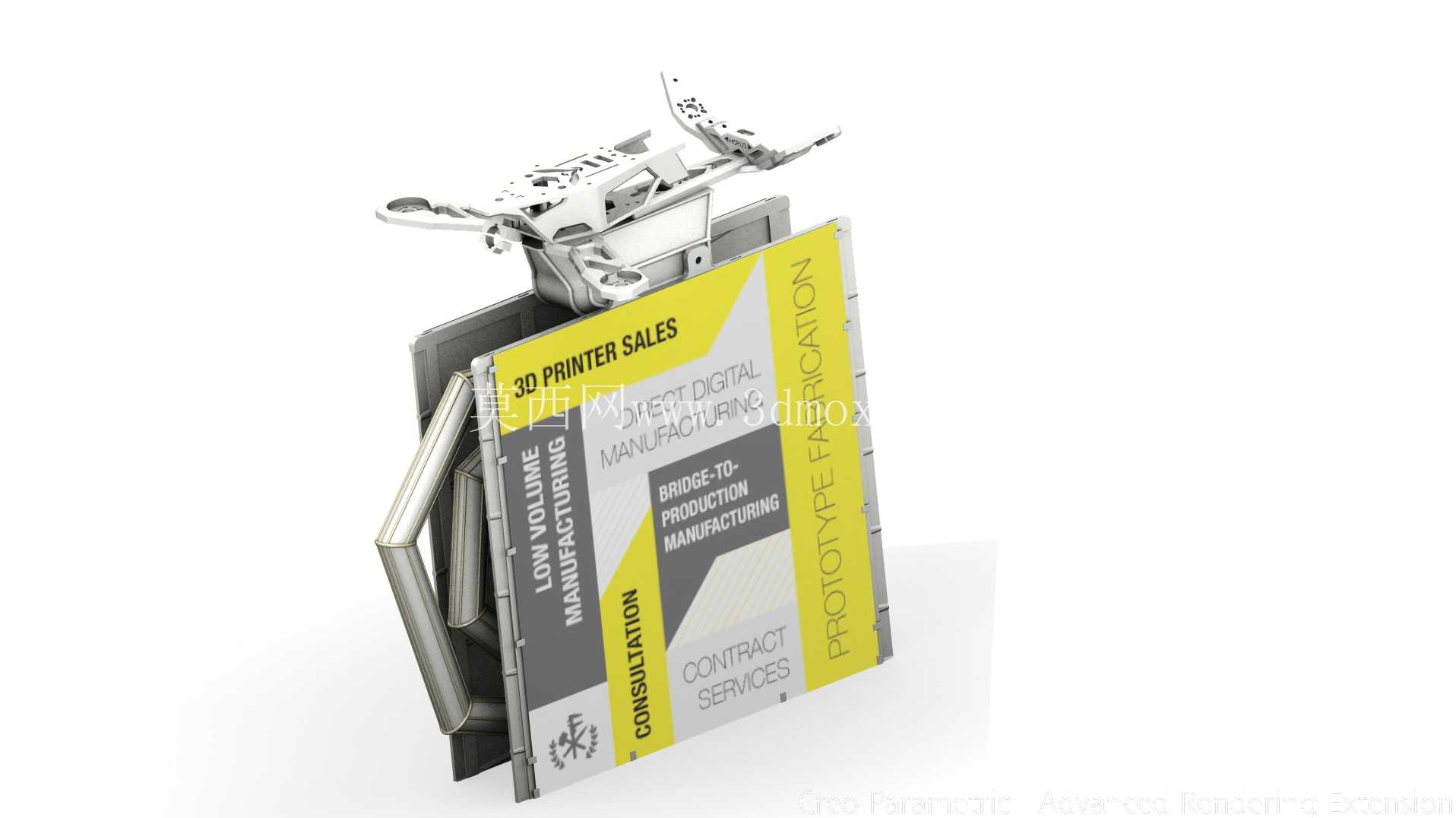

这套挂载配件的核心应用场景，聚焦在低空无人机商业广告投放领域，区别于传统硬质横幅、喷绘布挂载的方案，从结构根源上解决了常规无人机广告配件风阻大、挂载稳定性差、飞行负载冗余低的痛点。日常作业中，这类配件可适配多旋翼消费级及轻量级行业级无人机，在商圈活动引流、赛事现场氛围营造、户外快闪活动宣传等场景下使用，无需对无人机原有飞控、动力系统做改装，即可完成广告展示功能的拓展。

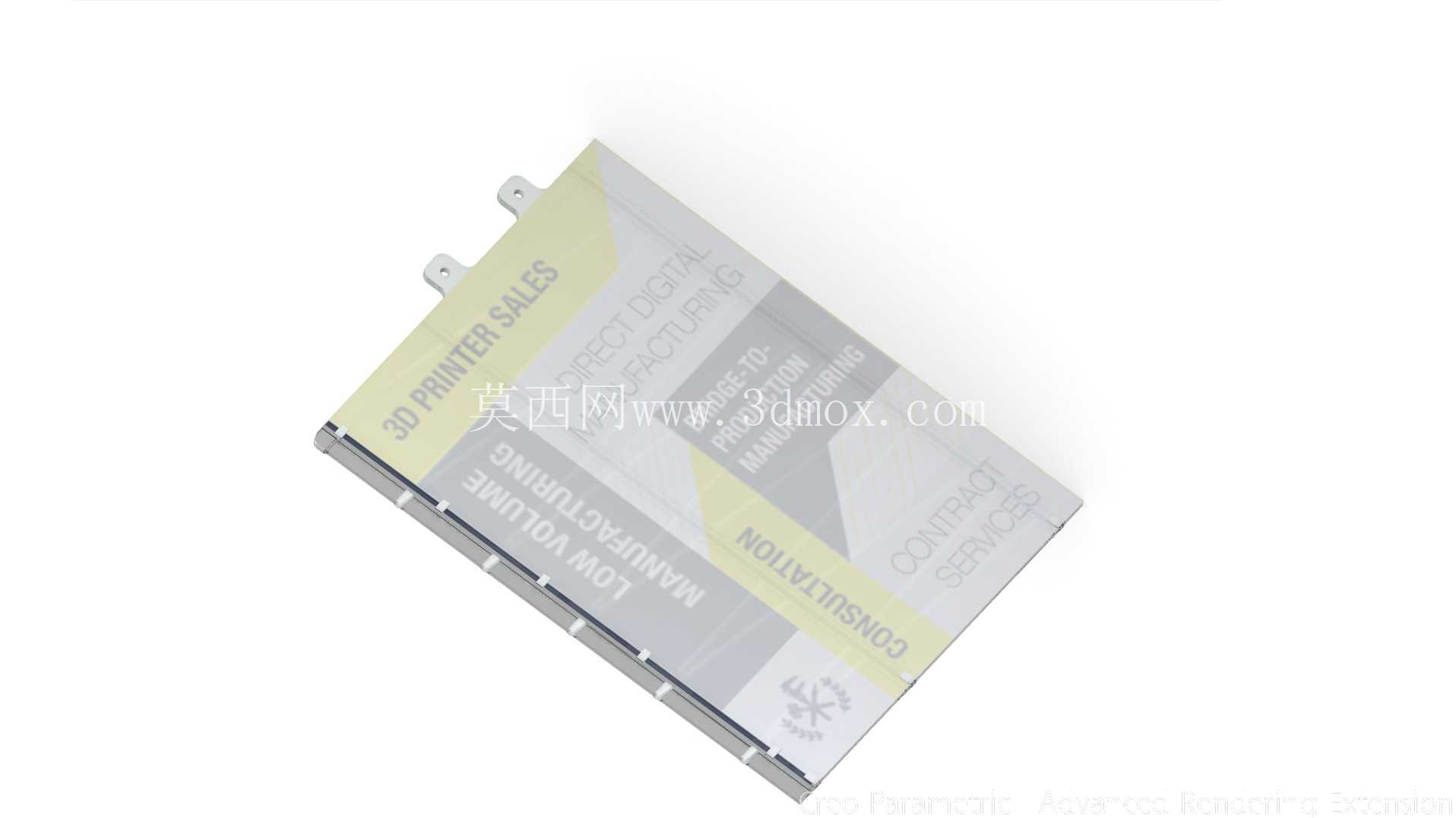

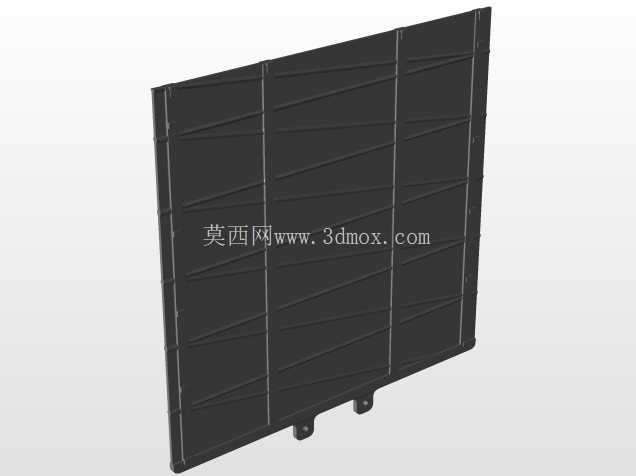

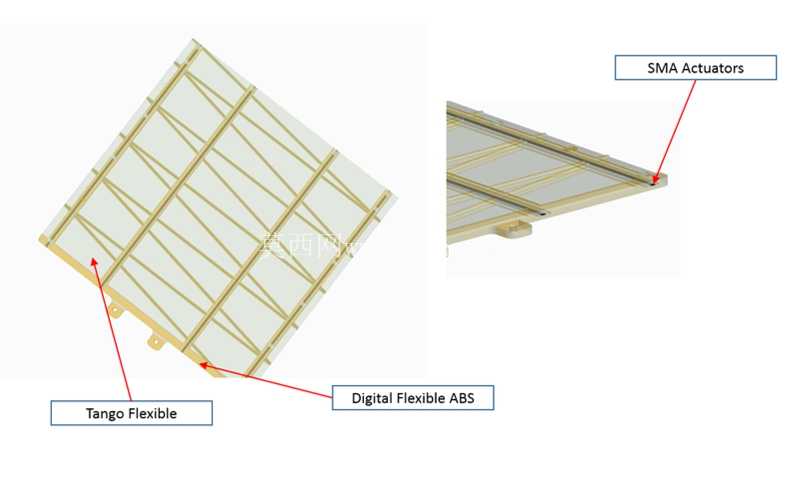

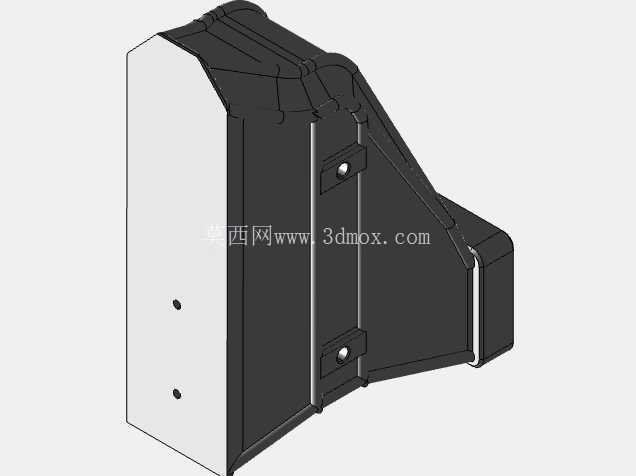

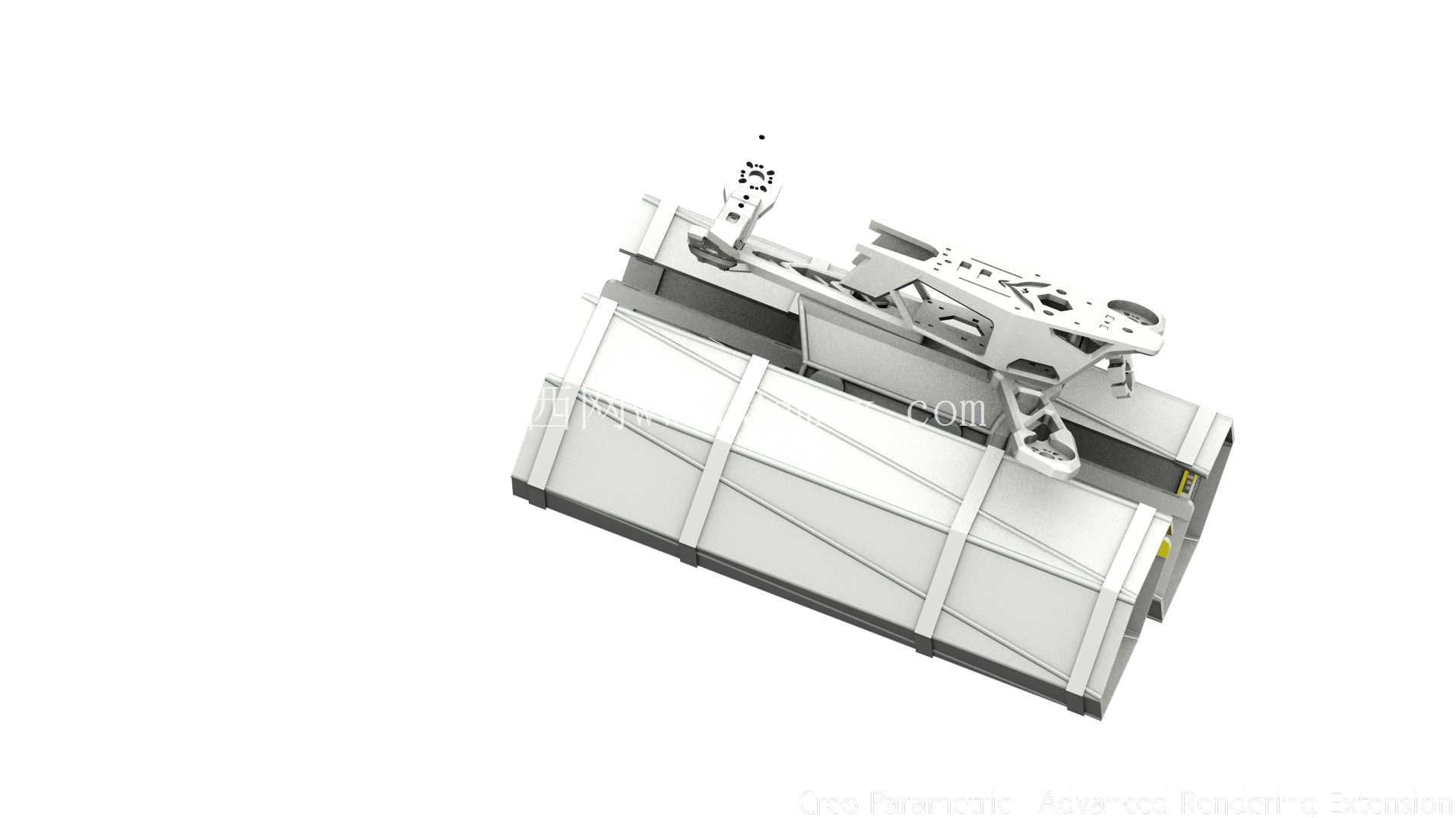

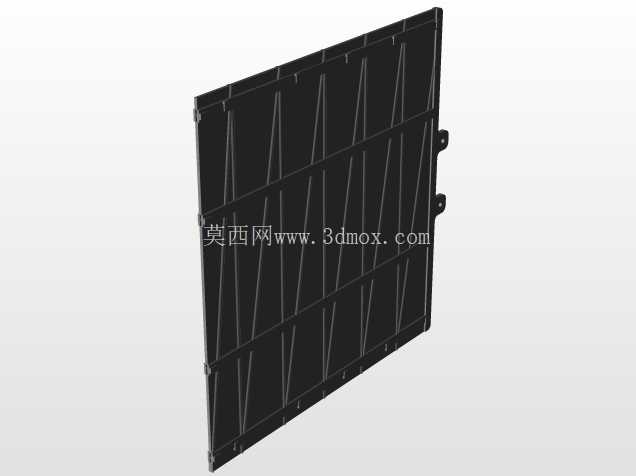

从功能特性来看，整套配件分为柔性广告板承载主体、SMA驱动执行单元、快装连接基座三个核心部分。柔性广告板采用轻量化复合板材制作，板面可粘贴常规喷绘海报、可更换印刷广告画面，板材本身具备一定的弯折韧性，在无人机起降、低空遇紊流时可通过小幅形变卸除风载冲击力，避免硬质挂载在强风下出现的应力集中导致的连接座断裂、无人机姿态失衡问题。配置的SMA形状记忆合金执行器，无需额外搭载伺服电机、步进电机等传统驱动部件，仅通过电力触发合金形变即可完成附属结构的动作控制，整套驱动模块重量仅为同功能舵机方案的三分之一，不会过度占用无人机的有效载荷配额。快装连接基座采用卡扣式结构设计，可直接适配无人机底部通用的挂载螺孔间距，安装时无需额外打孔、粘接，单人即可在两分钟内完成挂载或拆卸，作业转场效率更高。

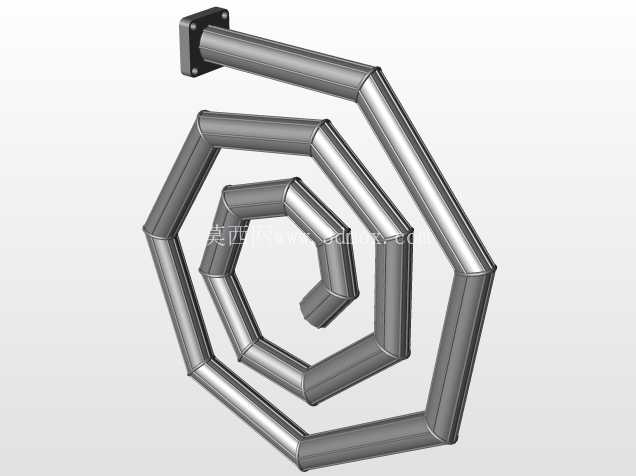

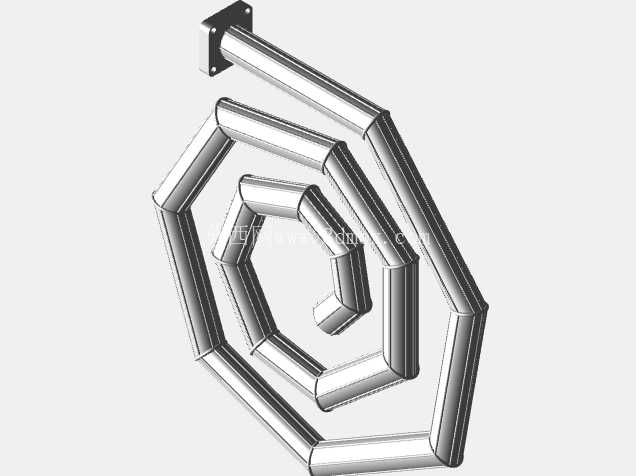

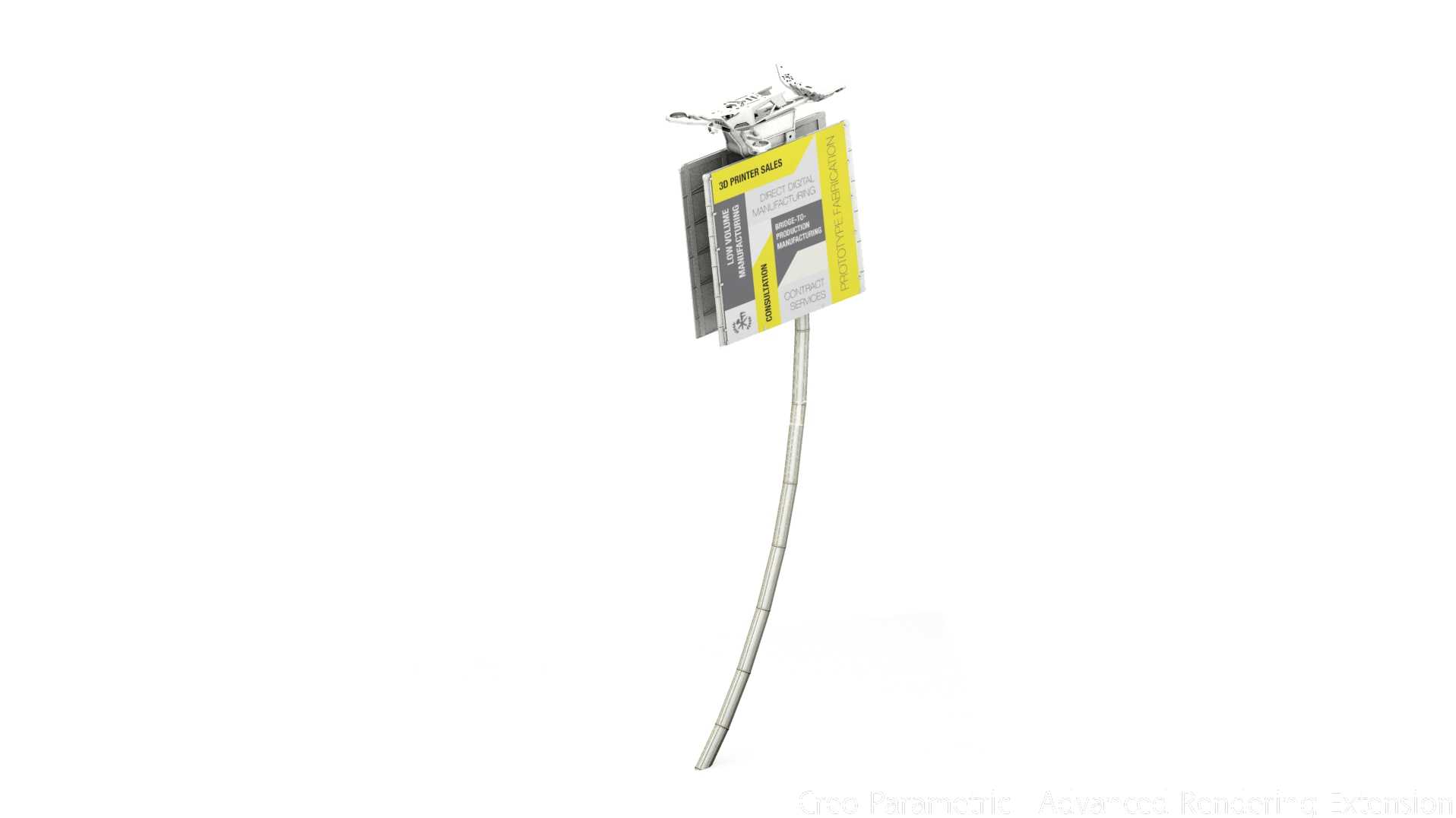

设计思路上，整套结构优先围绕气动优化展开，广告板边缘做了切角导流处理，板面与无人机飞行方向保持微小倾角，可将正面迎风的风阻系数降低40%左右，减少无人机飞行时的额外动力消耗，延长单架次的广告作业续航。结构集成的仿象鼻递送结构，同样采用SMA合金驱动，可在广告展示过程中完成小礼品、宣传物料的近距离递送，适配品牌推广场景下的互动需求，该递送结构闭合时完全贴合广告板背面，不会额外增加飞行风阻，动作行程覆盖一米范围，触发动作时不会干扰无人机的旋翼气流场。在材料选型上，除SMA合金驱动件外，其余承载结构均采用3D打印轻量化耗材制作，整体重量控制在200g以内，不会超出多数消费级无人机的安全挂载阈值。

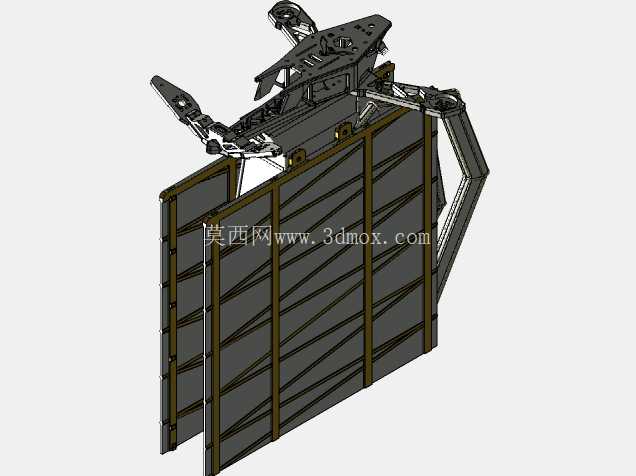

安装边界方面，整套配件的连接基座预留了多组可调安装孔位，可适配中心距35mm至65mm的无人机底部挂载点，安装完成后广告板最低点与无人机起落架底部保持30mm安全间距，起降过程中不会与地面发生剐蹭。广告板的有效展示幅面控制在220mm×180mm范围内，展开后整体外轮廓不会超出无人机旋翼的正投影范围，飞行过程中不会出现配件触碰旋翼的安全隐患。结构设计时充分考虑了动平衡特性，整套配件的重心与无人机挂载点的中心轴线重合度偏差控制在2mm以内，挂载后不会导致无人机出现重心偏移、姿态修正负载过大的问题。针对不同的广告内容更换需求，广告板的画面压条采用快拆设计，无需拆卸整套挂载结构即可完成广告画面的更换，适配高频次的商业广告投放作业需求。在结构强度验证层面，整套配件可承受6级风况下的风载冲击，连接部位的疲劳寿命可满足不少于300架次的起降作业要求，SMA驱动单元的动作循环寿命不低于1000次，可覆盖常规商业推广活动的全周期使用需求。
