小型法兰安装式步进电机结构设计

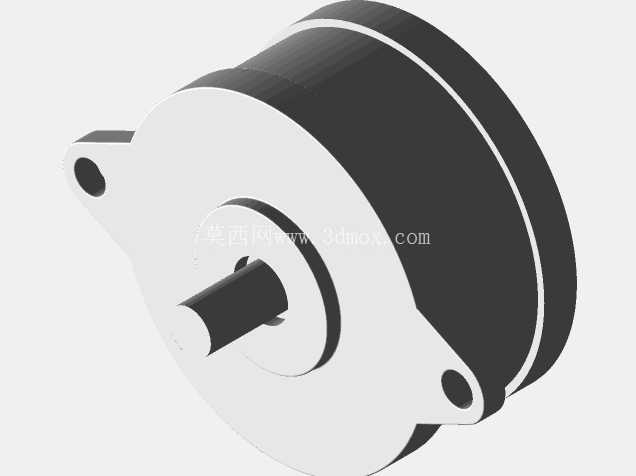

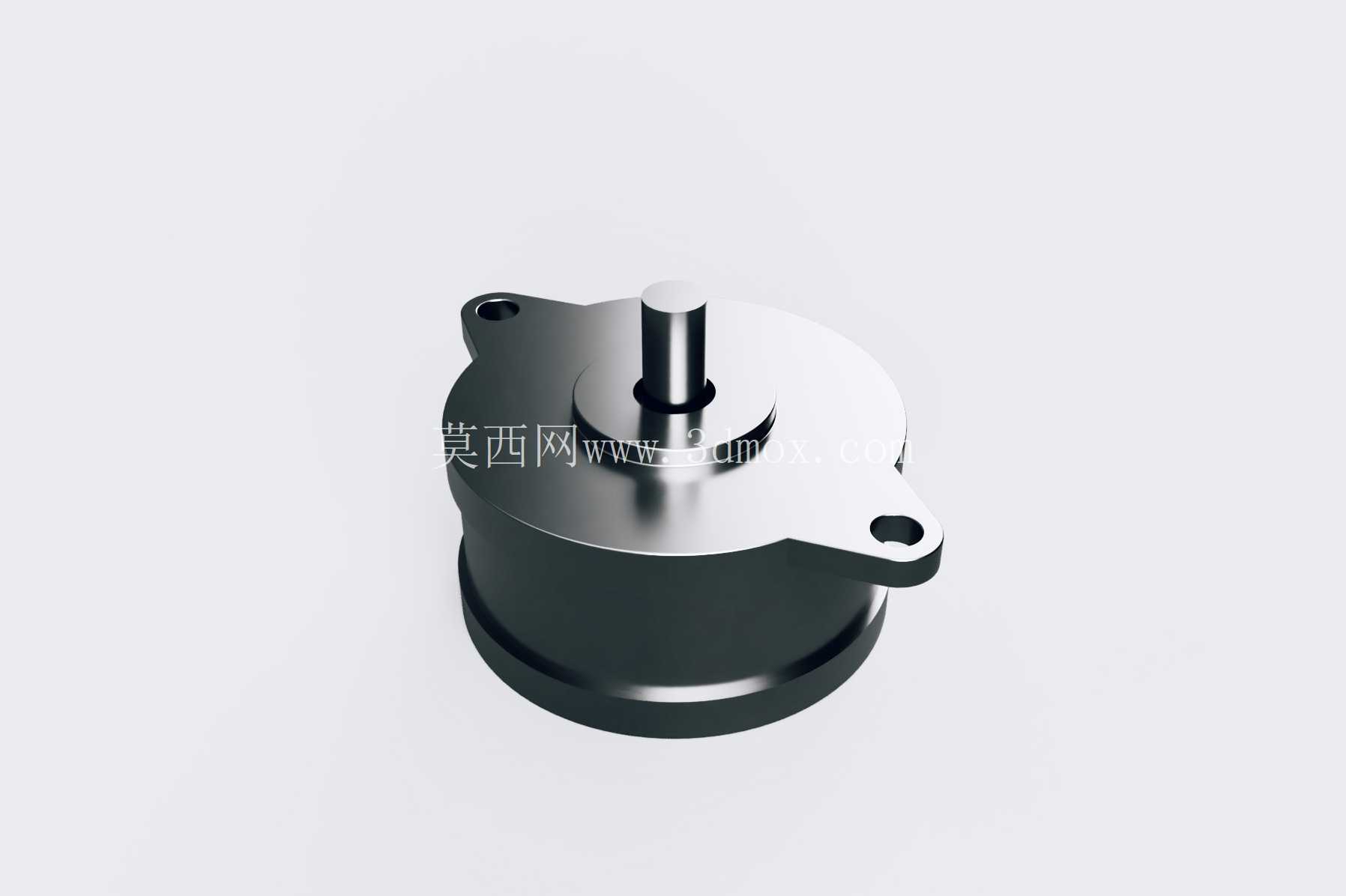

在桌面级自动化设备、小型精密传动机构的选型过程中，这类小尺寸步进电机的应用覆盖场景极广，从3D打印机的送料与轴系驱动、小型点胶机的位移执行、监控云台的角度调整，到小型通讯设备的内部机构调节、智能门锁的锁舌驱动，都能见到同结构电机的身影。不同于大功率工业步进电机的大体积设计，这款电机采用圆形法兰安装结构，本体为圆柱造型，输出轴从端盖中心伸出，两个对称分布的安装耳直接集成在前端法兰面上，安装时无需额外定制转接支架，直接通过两个螺栓即可完成与设备安装面的固定，能大幅压缩设备内部的安装空间占用。

从设计思路来看，这款电机的结构完全围绕小空间内的可靠传动展开，前端法兰的安装耳做了圆弧过渡处理，既避免了安装时锐边划伤操作人员，也能在拧紧安装螺栓时分散应力，避免法兰根部出现应力断裂的问题。输出轴采用单轴伸设计，轴径与本体直径的比例经过匹配，既保证了输出扭矩传递时的轴系刚性，也不会因为轴径过大浪费径向空间，轴端预留的长度可以适配同步带轮、齿轮、联轴器等多种传动连接件，不需要额外做轴的二次加工就能适配不同的传动方案。电机本体的外壳采用拉伸金属壳体，表面做了氧化发黑处理，既能提升壳体的散热能力，也能在长期使用过程中避免壳体锈蚀，适配车间、实验室等不同的使用环境。

实际选型应用时，需要重点关注几个安装边界参数：首先是法兰安装孔的中心距，两个安装孔对称分布在输出轴的两侧，安装时需要在设备安装板上对应位置加工通孔，通孔直径要比安装螺栓直径大0.2-0.3mm，方便安装时调整电机的同轴度，避免输出轴与负载轴不同心导致的轴系磨损、噪音过大问题。其次是电机本体的圆柱外径，在设计设备安装腔时，腔体内径要比电机外径预留至少1mm的间隙，既方便电机的装配插入，也能给电机工作时的热膨胀预留空间，避免壳体与安装腔内壁卡滞。输出轴的伸出长度需要匹配所选用的传动件固定长度，若传动件的轴向固定位置过长，需要额外加轴套调整，避免传动件端面与电机前端盖直接摩擦，增加运行阻力。

从功能特性来看，这类步进电机的步距角精度稳定，在开环控制场景下就能达到不错的定位精度，不需要额外加装编码器就能满足大部分小型设备的定位需求，能有效降低设备的电控成本。电机的出线方向可以根据安装需求调整，在空间局促的安装场景下，可以通过调整端盖的固定角度改变出线方向，避开设备内部的其他结构件，减少布线时的空间干涉。在实际装配调试时，要注意输出轴与负载的连接尽量采用柔性联轴器，若采用齿轮或者同步带传动，要控制好传动件的啮合间隙，间隙过大会导致传动回程误差增大，间隙过小则会增加电机的运行负载，导致电机发热严重甚至丢步。

不同于伺服电机的高成本、复杂调试流程，这类小型步进电机的驱动电路简单，只需要匹配对应电流的步进驱动器就能正常工作，对于成本敏感、定位精度要求在毫米级或者度级的小型设备来说，是性价比极高的执行元件选择。在结构建模过程中，要重点还原前端法兰的安装孔位置、输出轴的轴径与键槽（若有）尺寸、本体的外径与总长度，这些参数是设备结构设计时做干涉检查的核心依据，若建模时尺寸出现偏差，很容易导致实际加工装配时出现电机装不进去、输出轴与负载对不上的问题。另外，电机外壳的散热筋（若有）、端盖的固定螺丝位置也需要准确还原，避免设备内部的其他零件与电机的突出结构产生干涉。

在不同的应用场景下，这类电机的安装方式也可以灵活调整，除了正面法兰安装之外，也可以通过定制环形抱箍夹持电机圆柱本体的方式实现侧面安装，适配不同的设备结构布局。但需要注意的是，抱箍安装时的抱紧力不能过大，否则会导致电机壳体变形，挤压内部的定子与转子，增加电机的转动阻力，严重时甚至会导致转子卡滞无法转动。在做长期运行的设备选型时，还要匹配电机的扭矩参数与负载的实际阻力矩，保留至少30%的扭矩余量，避免电机长期在过载状态下运行，缩短使用寿命。
