FF180-SH微型直流驱动电机结构建模

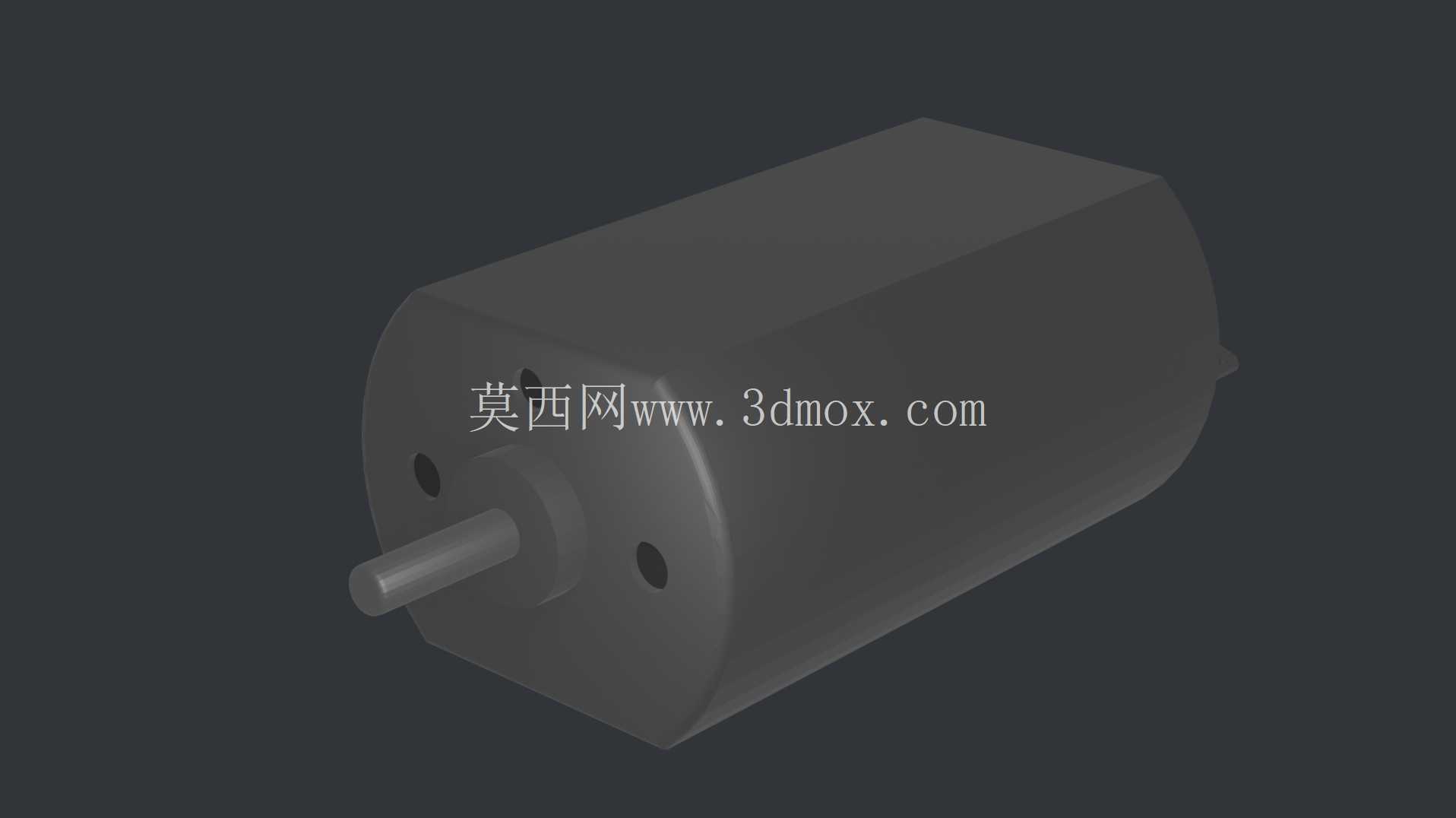

　　这类微型直流电机在民用消费电子、小型电动工具、智能玩具、办公外设领域的应用覆盖度极高，常见于电动牙刷驱动模块、手持小风扇动力单元、精密玩具传动核心、打印机进纸机构动力源这类对安装空间有严格限制的场景，选型阶段往往需要先确认安装边界与输出轴配合尺寸，才能完成后续整机结构的排布设计。从结构设计逻辑来看，建模过程优先还原了电机本体的圆柱主体与端盖配合结构，主体外壳采用薄壁圆筒形态，端盖位置预留两个对称的安装定位孔，用于整机装配时的螺丝锁付固定，避免电机运转过程中出现径向窜动；输出轴采用偏心伸出的设计，轴径与伸出长度严格匹配常规微型传动齿轮的配合公差，可直接适配模数0.3-0.5的塑胶齿轮组，不需要额外做轴径转接处理。

　　实际选型应用中，这类小功率直流电机的安装边界需要重点关注三个维度：首先是主体圆柱的外径尺寸，决定了安装腔的最小开孔直径，建模时还原的外壳圆弧面公差控制在常规注塑件的合理范围内，可直接用于安装腔的干涉检查；其次是输出轴的轴向伸出长度，决定了与传动齿轮的啮合位置，若伸出长度偏差过大，会出现齿轮啮合过紧卡死或者啮合间隙过大跳齿的问题；最后是端盖定位孔的中心距，直接影响整机装配时的锁付精度，两个定位孔对称分布在输出轴两侧，建模时保持了孔位与轴中心的位置度公差，符合小功率电机的通用安装规范。

　　从功能特性角度，这类电机的额定工作电压多集中在3V-12V区间，空载转速高、启动扭矩适中，适合带载较轻的连续运转场景，建模时还原的电机本体外形没有做多余的结构简化，端盖与主体外壳的配合台阶、输出轴根部的限位台阶都做了准确还原，可直接用于整机的装配干涉校验，也能用于产品宣传阶段的爆炸图制作、装配流程演示。在结构设计思路上，没有对电机内部的转子、绕组、换向器等不可见结构做冗余建模，重点还原了装配过程中会与其他零部件产生配合关系的外部特征：包括外壳的完整圆柱面、端盖的平面特征、定位孔的位置与孔径、输出轴的直径与伸出长度、电机尾部的轴伸定位凸台，这些特征都是结构工程师在整机设计时必须参考的安装基准，既保证了模型的轻量化，又完全满足结构设计阶段的选型校验、装配模拟需求。

　　实际工程应用中，这类微型电机的安装固定方式除了端盖螺丝锁付，还常采用橡胶圈套合外壳的减震安装方式，建模时还原的外壳圆柱面圆度公差符合常规橡胶圈的配合要求，可直接用于减震套的结构设计参考，不需要额外测量实物尺寸；输出轴的端面做了倒角处理，方便装配时齿轮的快速套入，避免装配过程中刮伤齿轮内孔，这一细节也在模型中做了准确还原，符合小功率电机的实际生产工艺特征。
