单电机驱动自平衡轮式机器人结构设计

这款单轴平衡轮式移动装置，核心定位是面向控制原理教学的实操验证载体，同时也可作为小型室内巡检、轻载物料转运的移动底盘拓展基底，填补了入门级平衡机器人教学设备中结构复杂、调试门槛高的市场空白。不同于市面常见的双电机差速平衡机器人结构，该装置仅采用单电机作为动力输出源，大幅降低了硬件接线复杂度与控制逻辑的入门难度，非常适合刚接触PID控制算法的学习者完成从理论到实物的落地验证。

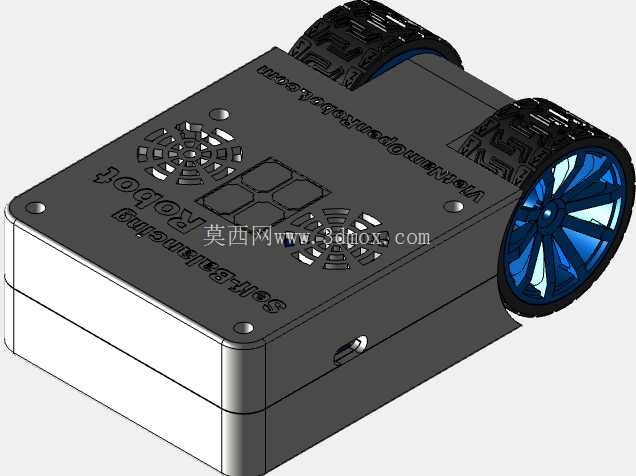

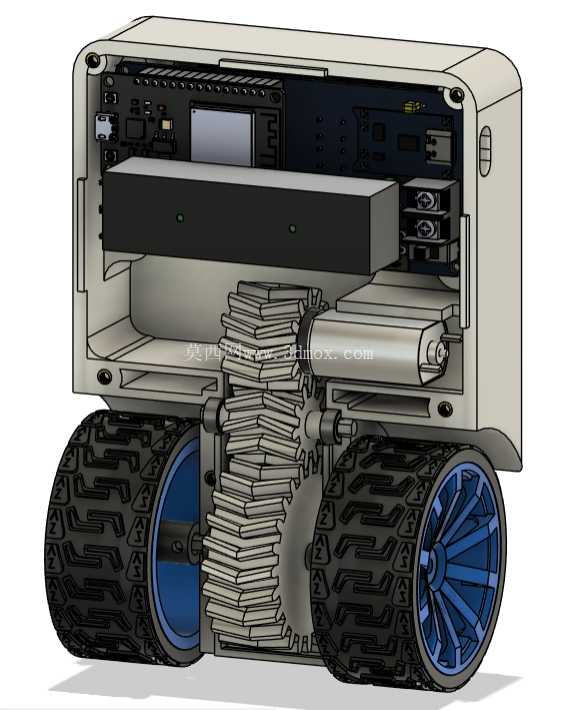

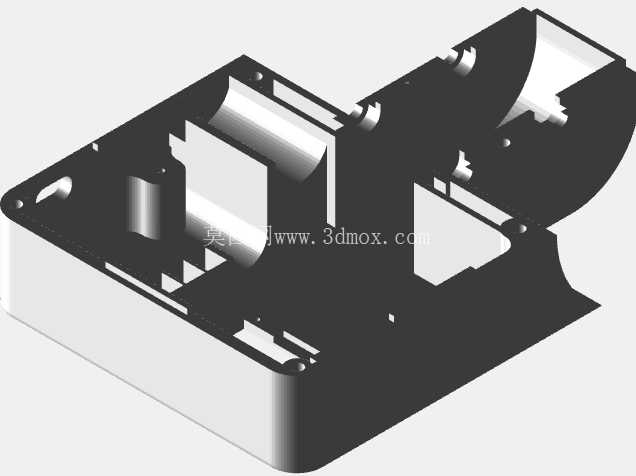

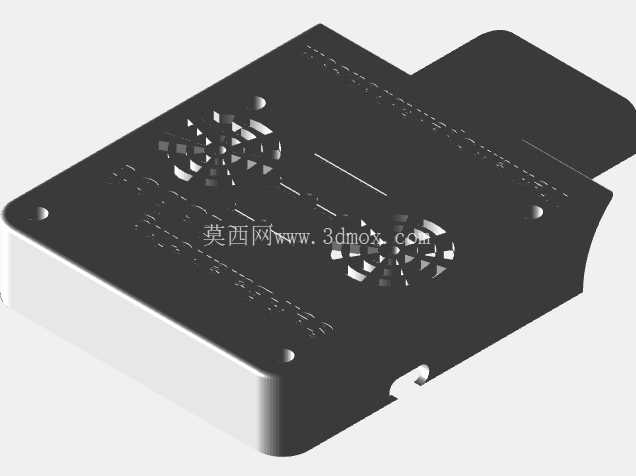

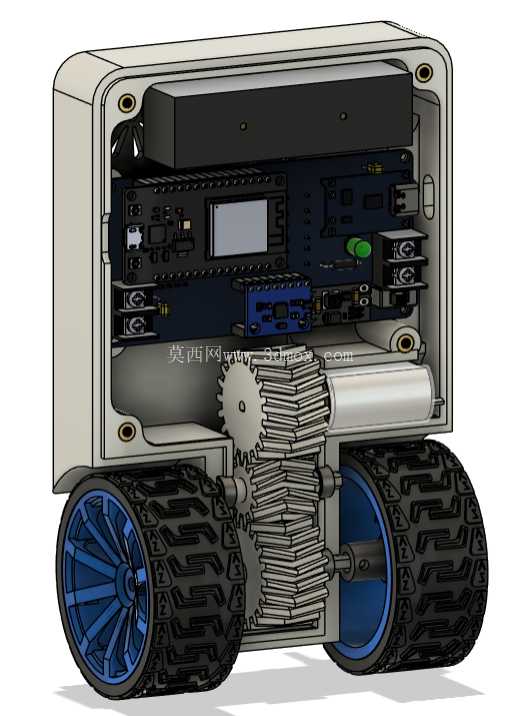

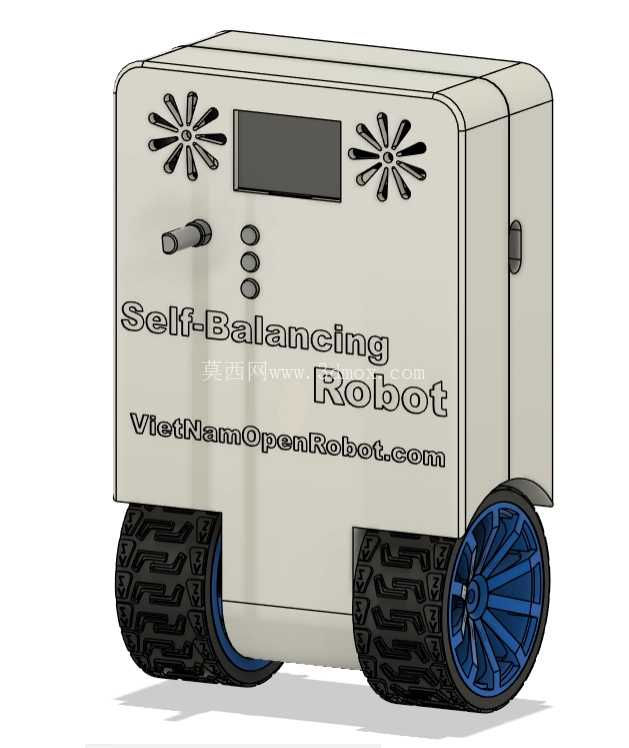

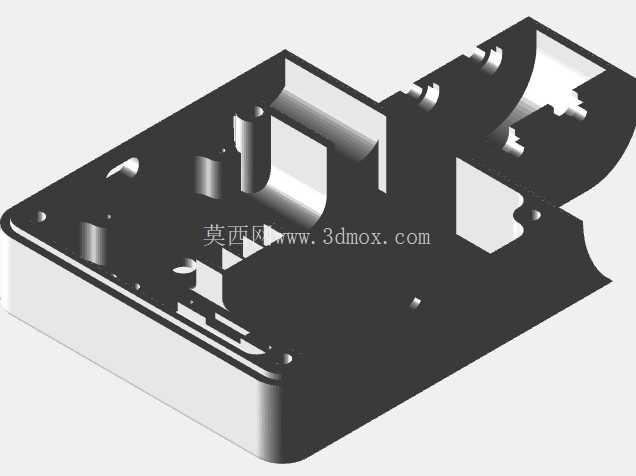

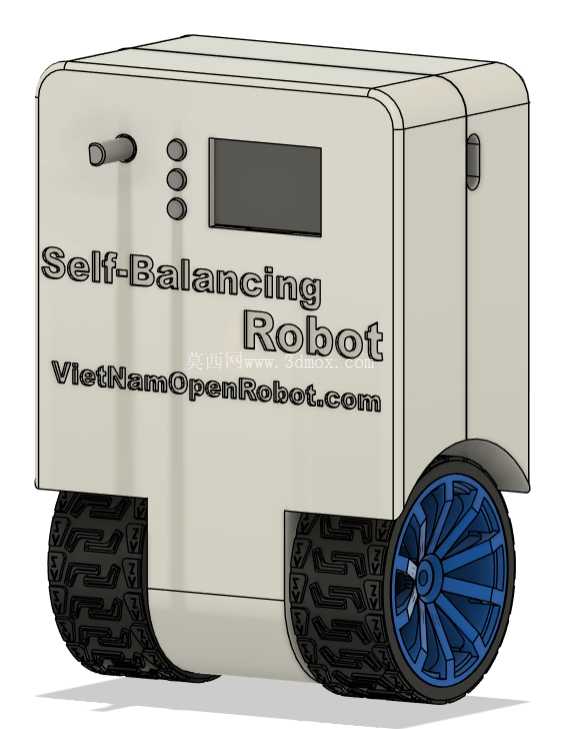

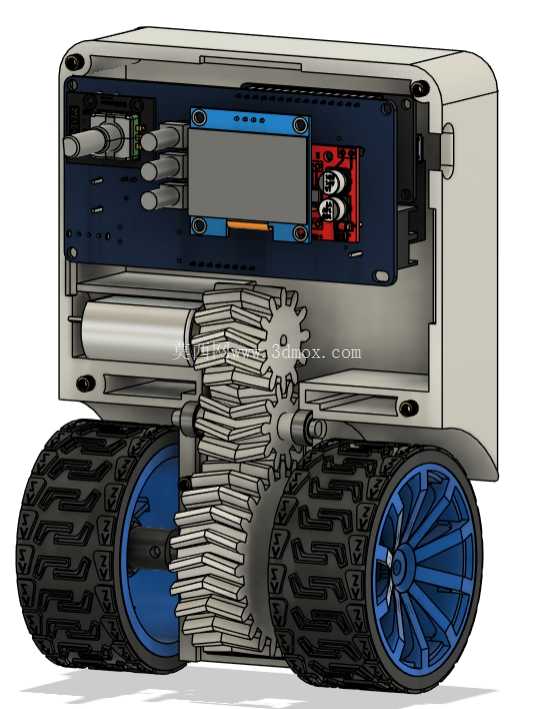

从结构设计逻辑来看，整机采用上下分层的布局思路，上层为控制舱，集成了显示交互模块、参数调节按键与主控安装位，舱体外壳做了圆弧过渡处理，既避免直角结构的磕碰风险，也能在设备意外倾倒时减少外壳的冲击损伤。显示模块直接嵌装在上层舱体的正面开槽内，按键组布置在显示屏侧方，调试人员无需外接电脑即可直接完成PID参数的调整与实时数据读取，省去了频繁接线调试的繁琐步骤。动力舱布置在整机下部，与轮组安装位直接连通，传动结构经过两轮迭代优化：初代版本采用1:1传动比的人字齿轮组，虽然传动平稳性较好，但输出扭矩不足以支撑整机在带载状态下的动态平衡响应，后续迭代版本将传动比调整为1:2，在不改变电机选型的前提下提升了轮端输出扭矩，让平衡调整的响应速度更快，抗负载扰动能力更强。

行走轮组采用大直径橡胶胎面设计，轮辐为一体式结构，橡胶胎面的花纹做了加深处理，能够在木质桌面、环氧地坪、短绒地毯等常见室内场景下提供足够的抓地力，避免轮面打滑导致的平衡失稳。整机所有结构件均适配3D打印工艺的成型要求，壁厚统一设置为1.5-2mm，既保证了结构强度，也能减少打印过程中的支撑材料用量，降低单件制作成本；各零部件的装配接口采用卡扣与螺丝结合的固定方式，卡扣用于零件的预定位，螺丝用于最终锁紧，既提升了装配效率，也能保证反复拆装后的结构精度，方便学习者拆解观察内部传动与电控布局。

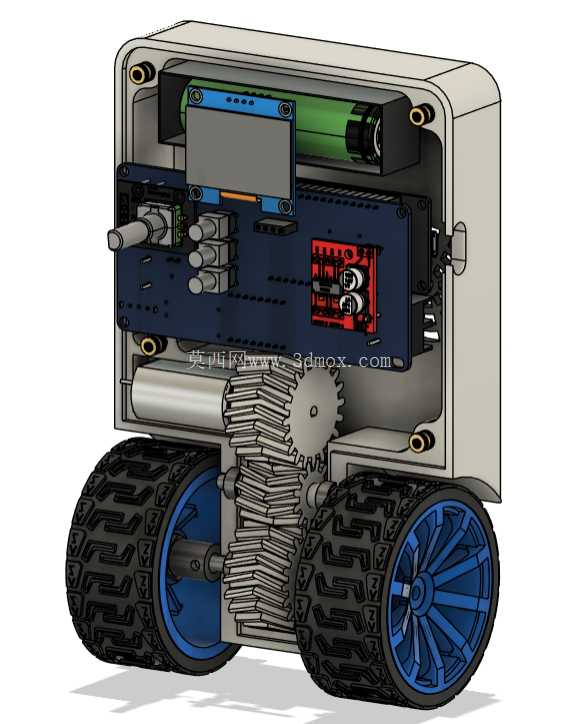

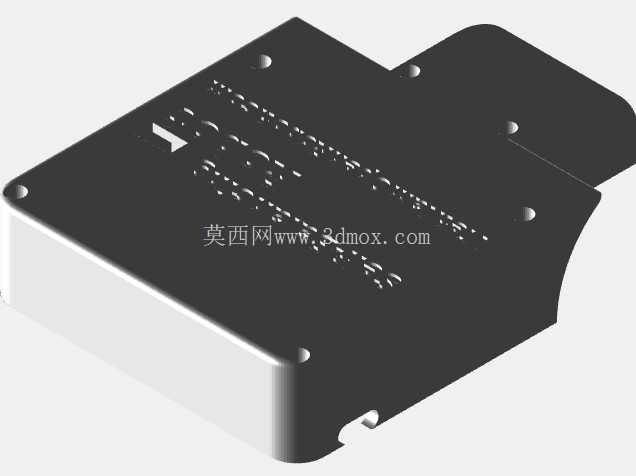

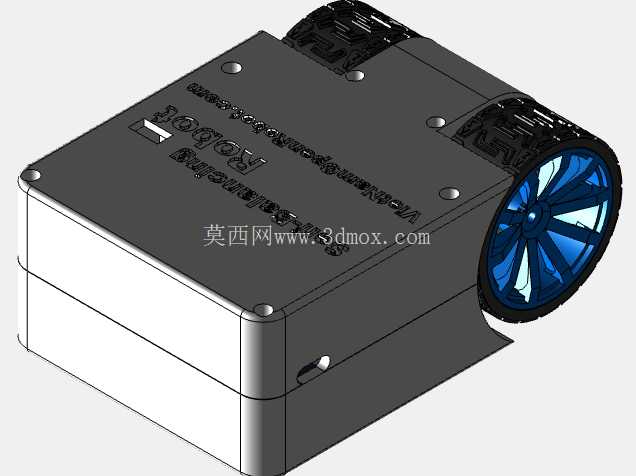

从安装边界与尺寸适配角度来看，整机宽度控制在两个行走轮的外缘宽度范围内，长度方向的重心严格落在轮轴的垂直平面附近，从结构层面降低了平衡控制的算法难度。上层控制舱预留了通用的安装孔位，可根据使用需求拓展加装红外避障模块、灰度巡线传感器、小型机械爪等功能组件，拓展为不同功能的专用移动机器人。电池仓布置在整机重心位置的下方，进一步压低整机重心，提升平衡状态的稳定性，电池仓采用抽拉式结构，无需拆解整机外壳即可完成电池的更换与充电操作。

在实际教学场景中，该装置可让学习者直观观察到比例、积分、微分三个参数分别对平衡状态的影响：调整比例参数时可直观看到整机响应的灵敏度变化，调整积分参数时可观察到静态误差的消除过程，调整微分参数时可感受到系统阻尼变化带来的抖动抑制效果，相比纯仿真教学的抽象讲解，实物操作能大幅降低控制原理的学习门槛。在轻载转运场景下，可在上层舱体顶部加装载物平台，依托自平衡特性完成小质量物料的点对点转运，适合在实验室、小型办公场景下完成轻量化的物料传递任务。整机的轮组与传动部件均做了藏式设计，外露部分无尖锐结构与传动缝隙，日常使用过程中不会出现衣物、线缆卷入传动结构的安全隐患，适合在教学场景下供学员反复操作调试。
