OpenMV Cam适配3D打印防护外壳结构设计

这款适配OpenMV Cam的防护外壳，主要面向嵌入式视觉开发、小型智能设备集成场景设计，解决视觉模块裸板使用时易磕碰、引脚易误触、接线杂乱的实际工程问题。在高校科创项目、小型智能巡检节点、桌面级视觉检测工位的搭建过程中，OpenMV作为入门级机器视觉开发模块，常因裸板安装缺乏防护，出现调试过程中元件剐蹭损坏、接线拉扯导致焊盘脱落的情况，这款外壳的设计初衷就是覆盖这类使用痛点，在不影响模块原有功能的前提下提供结构防护。

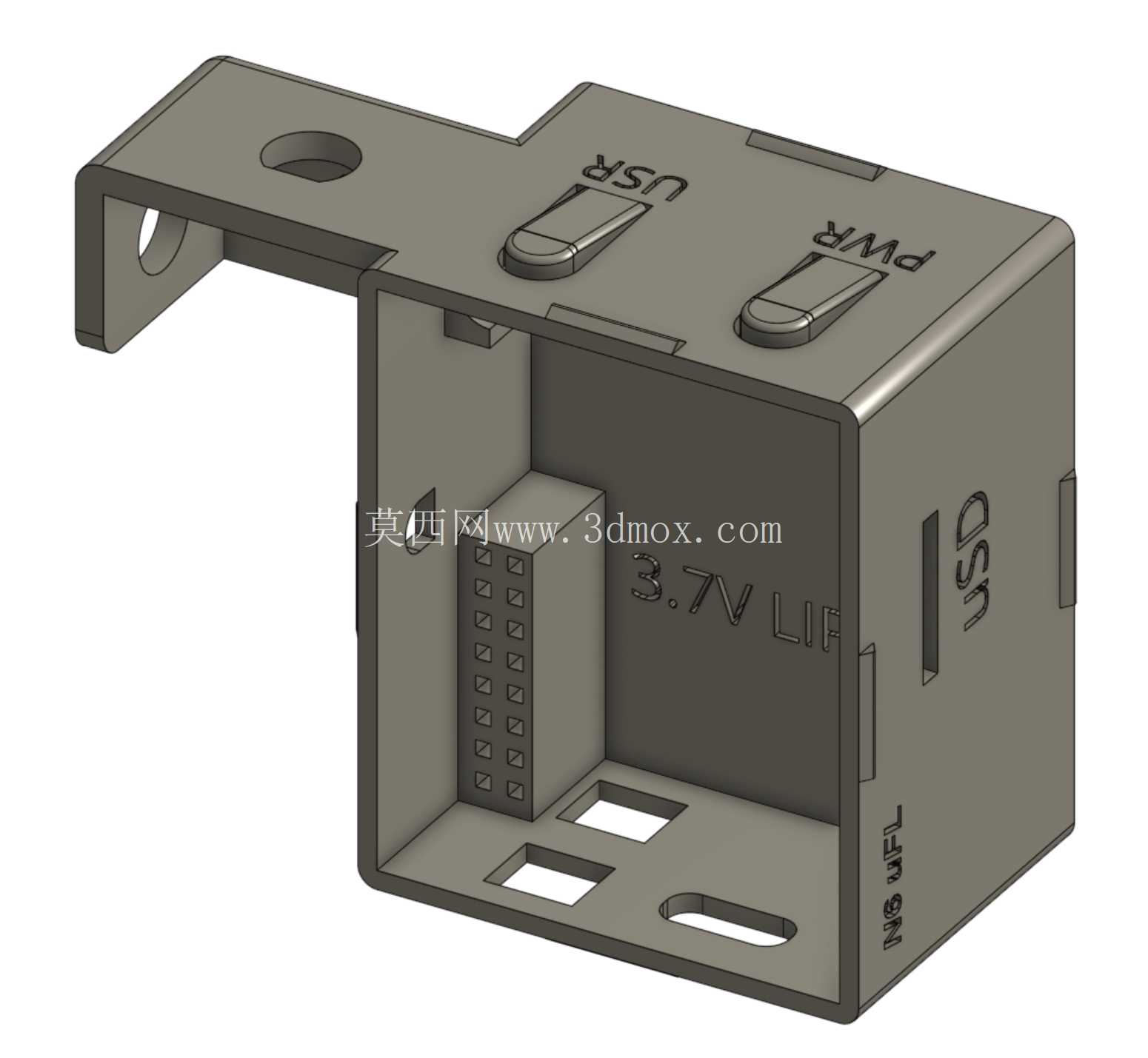

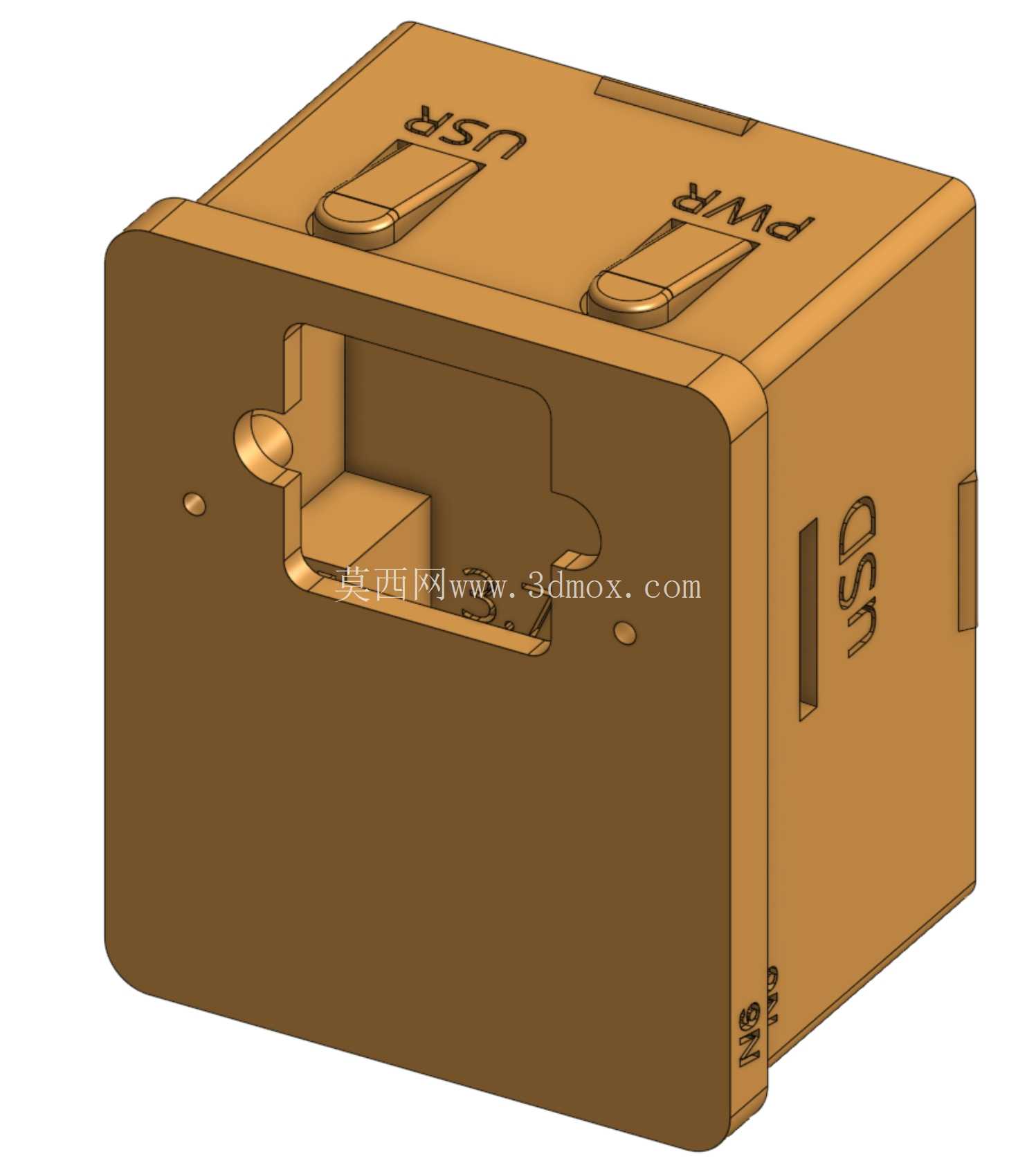

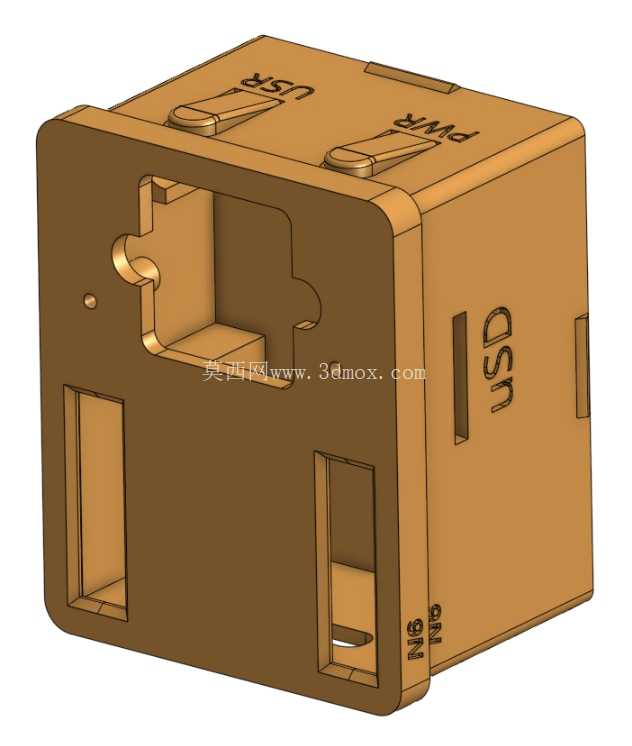

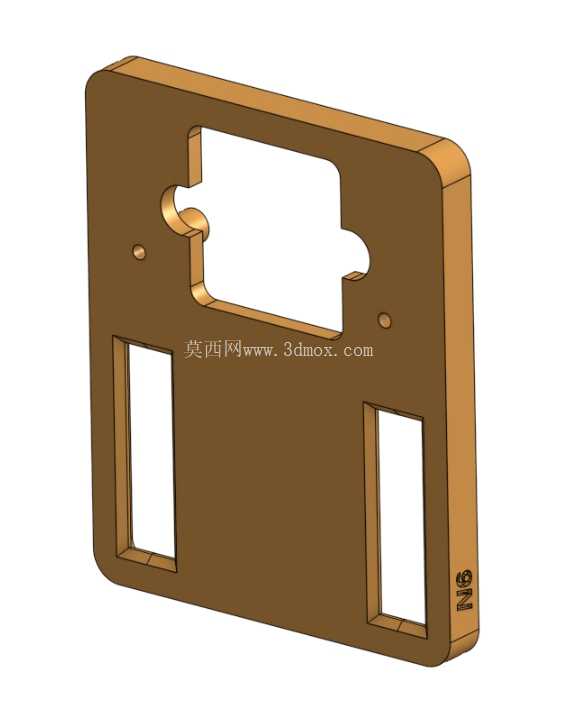

设计过程中优先做了接口对位的公差适配，外壳对应模块的USB接口、SD卡槽、镜头安装位都做了精准的开口避让，不会出现接口遮挡导致配件无法插拔的问题。针对板载的状态LED，外壳预留了导光结构，不用拆开外壳就能直观观察模块的电源、运行状态，调试时无需额外凑近查看板载灯珠。外壳做了两种结构变体，分别对应GPIO接口外露与封闭的需求：需要外接传感器、拓展舵机等外设的场景，可以选用GPIO开口的版本，方便杜邦线直接插接；不需要外接拓展、仅做独立视觉采集的场景，可以选用封闭版本，进一步提升防护性，避免灰尘、金属碎屑落到引脚区域造成短路。

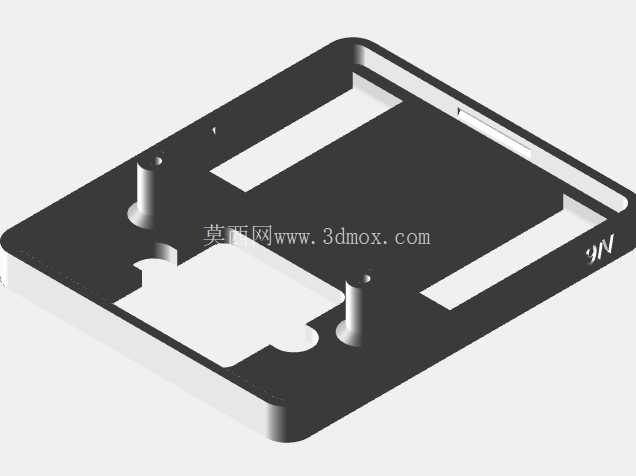

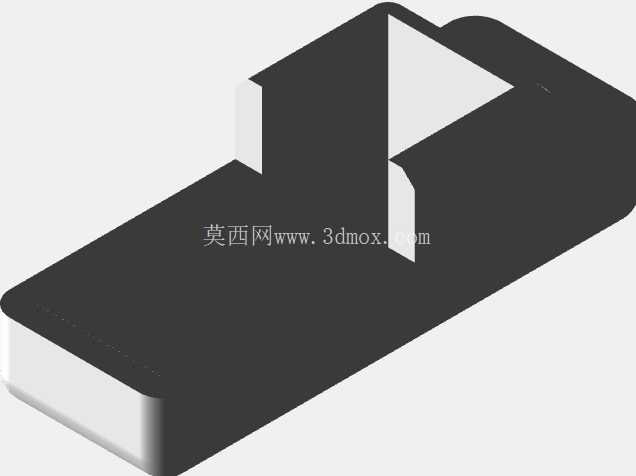

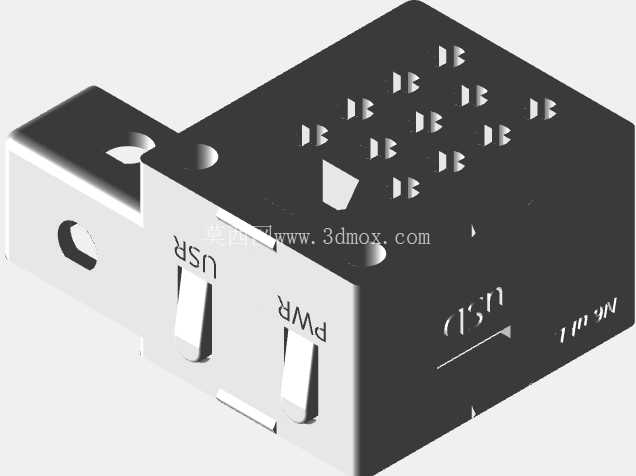

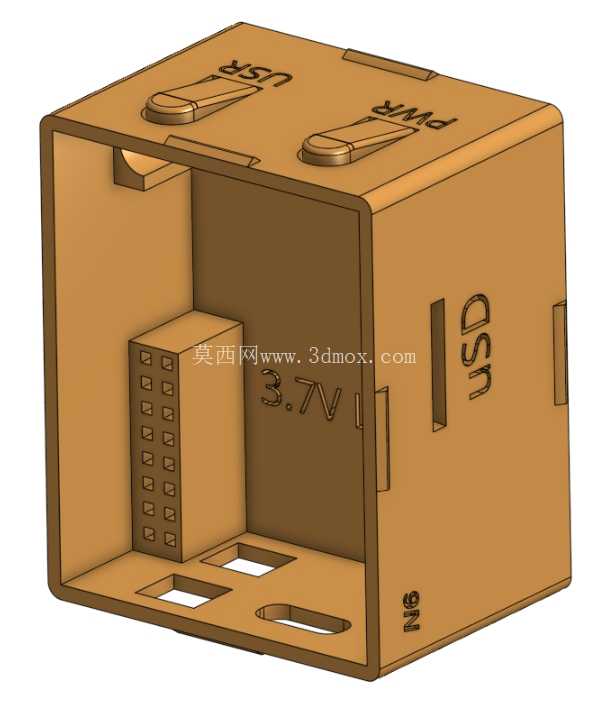

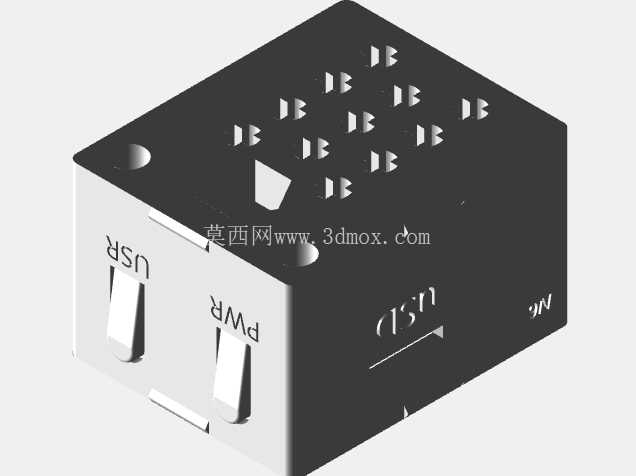

外壳侧面预留了实体按键的对位凸点，隔着外壳就能直接按压模块上的复位、功能按键，不用每次操作都拆开外壳，日常调试操作的便利性做了充分考量。外壳集成了电池仓结构，可以容纳对应规格的小型锂电池给模块独立供电，不需要外接电源线缆，适合做移动式视觉采集节点使用，电池仓和主板区域做了分隔结构，避免电池晃动剐蹭主板元件。配套的上盖采用卡扣式固定，不需要螺丝就能完成装配，盖住电池区域的裸露接线，既美观也能避免接线拉扯松脱。

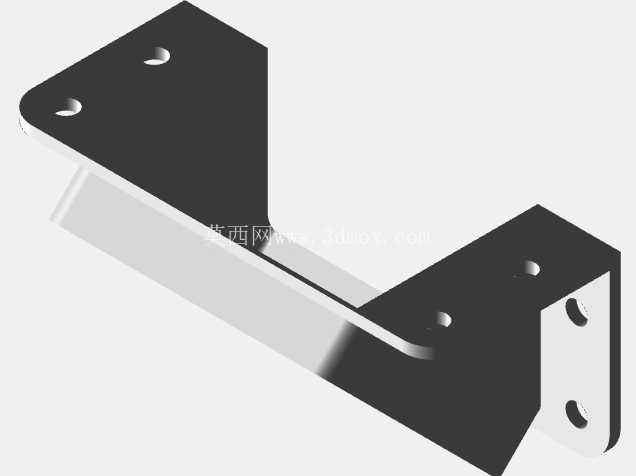

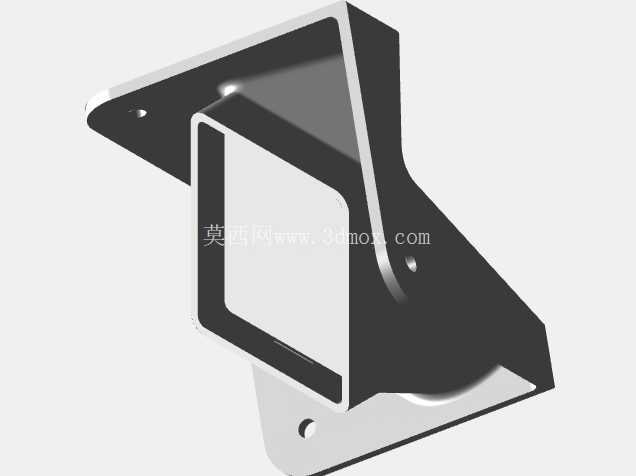

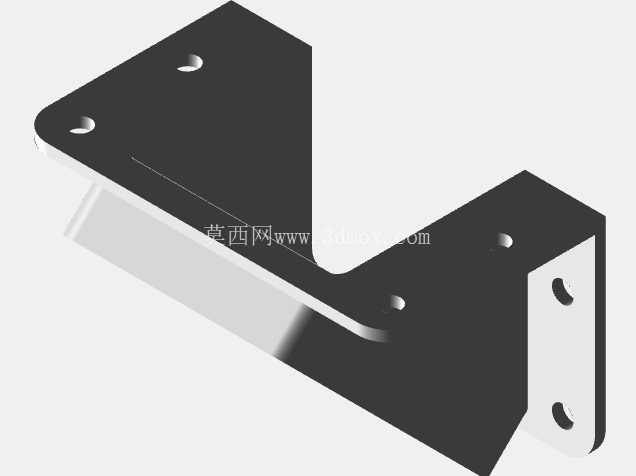

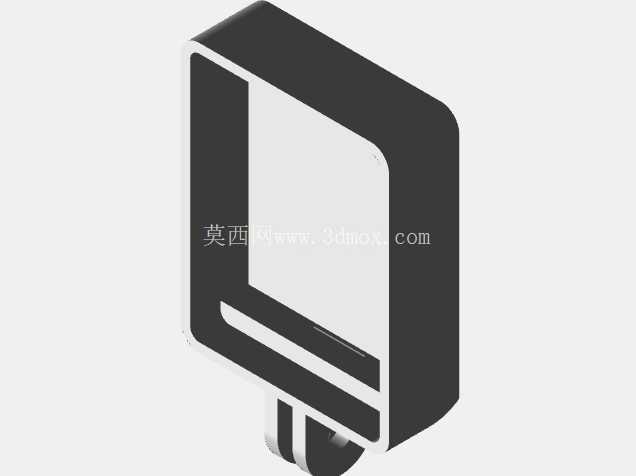

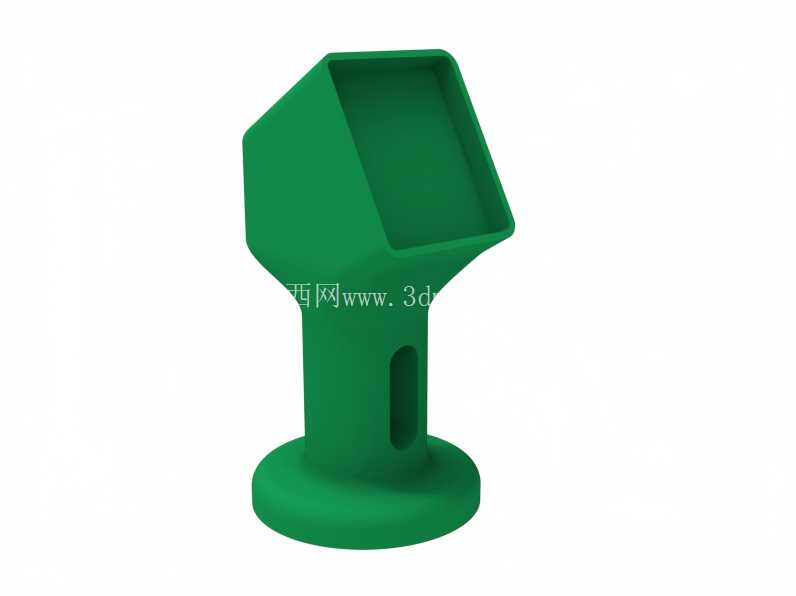

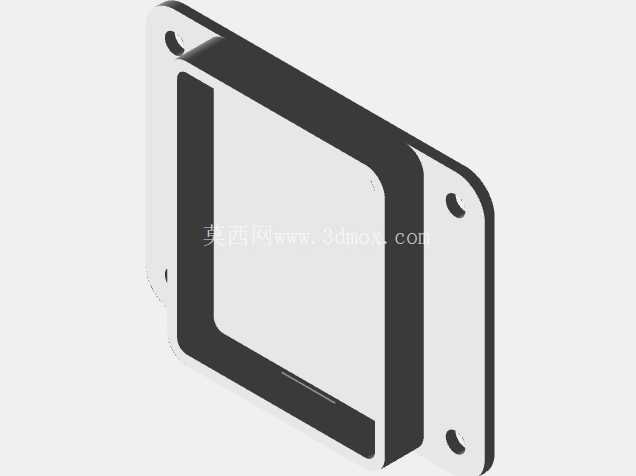

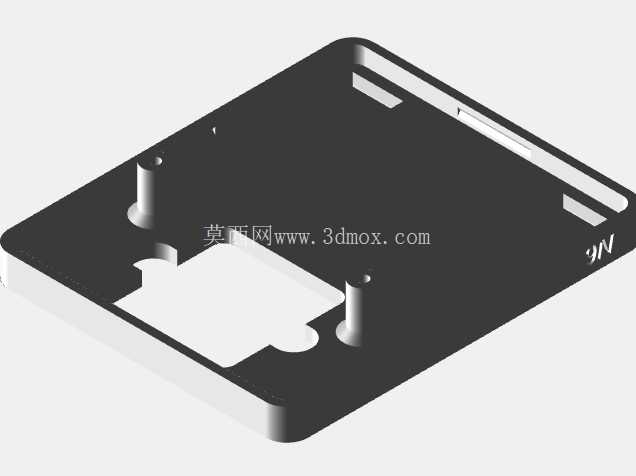

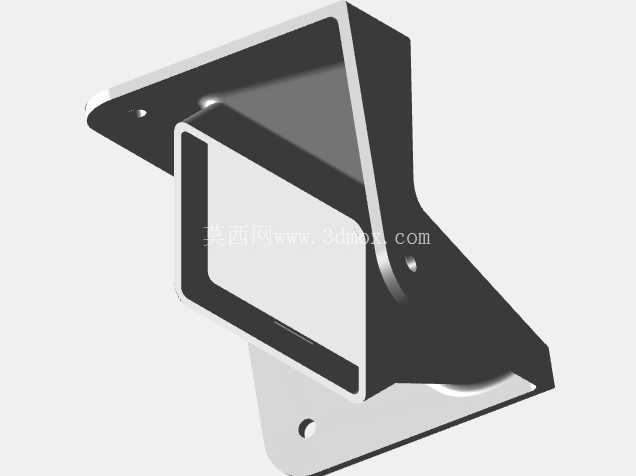

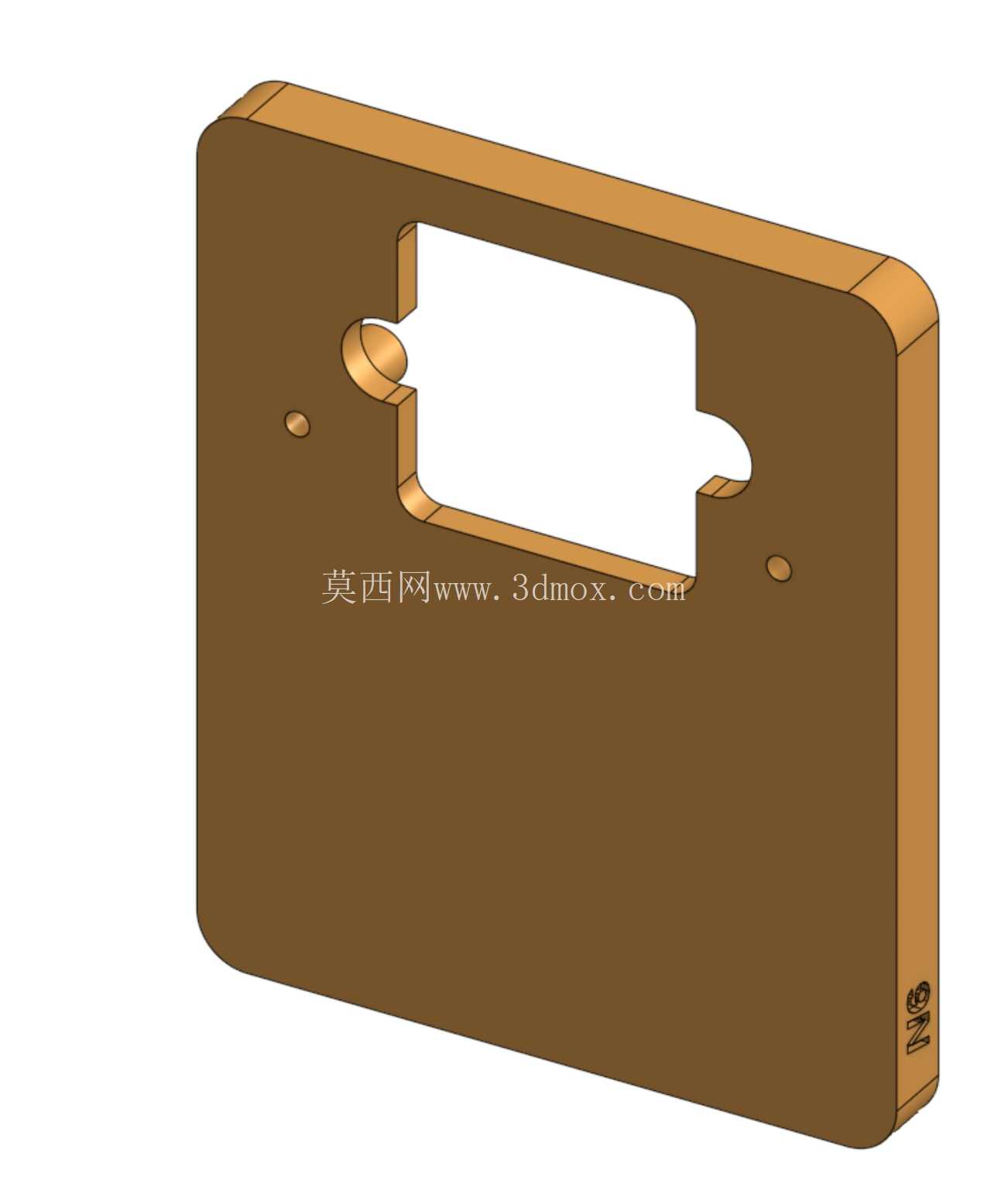

安装适配性方面，这款外壳做了多场景的安装兼容设计：背部预留了标准1/4-20螺纹孔的安装位，可以压入六角铜螺母后直接安装在常规相机三脚架上，方便做固定机位的视觉调试；同时设计了卡扣式壁挂支架、斜角壁挂支架以及GoPro接口适配器，能适配不同的安装固定场景，不管是固定在设备机架上、墙面支架上还是搭配运动相机配件使用，都不需要额外做转接结构。外壳背部还预留了乐高积木标准的安装孔位，可以直接和乐高搭建的实验结构拼接，非常适合科创教育场景下的快速原型搭建。如果需要更牢固的固定，外壳上预留了对应规格的螺丝安装位，可以搭配垫片和螺丝把模块牢牢锁在外壳内部，避免模块在外壳内晃动移位，不过常规使用场景下卡扣结构已经足够固定，螺丝属于可选加固配件。

整个外壳采用3D打印工艺即可制作，壁厚设计兼顾了结构强度和打印成本，没有大跨度的悬空结构，不需要额外添加大量支撑就能顺利打印成型，打印完成后只需要简单去除毛边就能装配使用，不需要二次加工。所有开孔的尺寸都做了装配公差预留，不会出现打印后模块塞不进去、接口对位不准的问题，导光结构的壁厚做了减薄处理，LED灯光可以清晰透过，不会出现灯光被遮挡看不清状态的情况。外壳的边角都做了圆角处理，没有尖锐的棱角，日常拿取调试时不会划手，堆叠存放时也不会剐蹭其他元件。
