螺旋伸缩通讯连接电话线结构设计

　　从实际使用需求出发，这类线缆的设计首先要匹配使用场景的拉伸行程，比如普通办公座机的手柄拉伸行程通常在0.8米到1.5米区间，对应螺旋状态下的线缆本体长度仅为拉伸后总长的1/5到1/4，设计时需要先确定螺旋圈的节距、中径与线材直径的匹配关系，线材直径根据传输信号的线芯规格确定，通常信号传输用的电话线线芯包含2到4根铜质导线，外层包覆绝缘PVC或TPU材质，整体线材外径控制在3mm到5mm区间，对应螺旋中径设置为线材外径的4到6倍，这个比例下螺旋结构的弹性回复力最优，既不会因为中径过小导致拉伸阻力过大、回弹过猛，也不会因为中径过大造成螺旋结构松散、回缩后无法保持规整的卷曲形态。日常通讯场景里，这类螺旋伸缩电话线的应用覆盖了固定座机、车载通讯终端、工业调度话机等多个领域，区别于普通平直线缆，它的螺旋卷曲结构能在有限的安装空间内实现较长的线缆延展长度，避免多余线缆杂乱堆叠，同时在话机手柄与主机之间的反复拉扯动作中，依靠自身的弹性形变吸收拉力，降低线缆接头处的应力集中，延长连接组件的使用寿命。

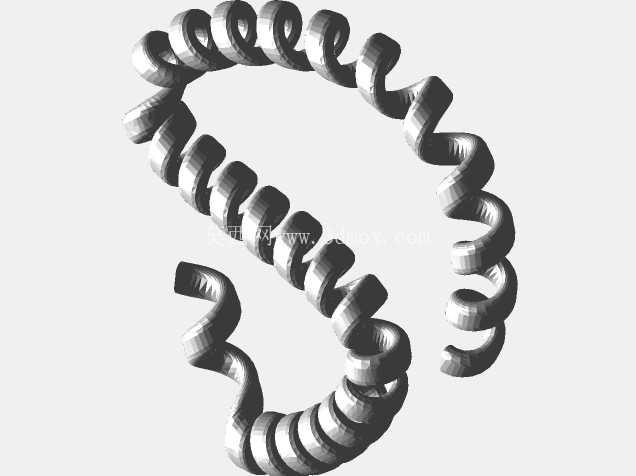

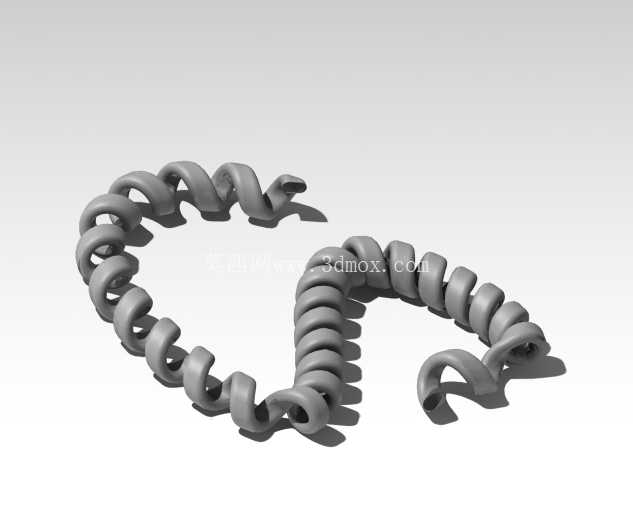

　　螺旋段的两端需要预留平直的出线端，长度通常在30mm到50mm，用于压接水晶头或者焊接终端接头，预留段的过渡位置需要做平滑的曲率处理，避免螺旋起始端出现硬弯折，长期反复弯折后造成线芯断裂。在建模过程中，首先要绘制螺旋扫描的轨迹线，螺旋的圈数根据所需的最大拉伸长度换算，拉伸状态下相邻螺旋圈的间距不超过线材直径的2倍，防止过度拉伸造成螺旋结构产生塑性形变，失去回缩能力；扫描截面采用圆形轮廓，和实际线材的外径保持一致，两端的平直段通过扫描混合的方式和螺旋段做相切过渡，保证整体线缆的曲率连续，还原真实线材的柔软质感。

　　安装边界方面，这类螺旋电话线的安装不需要额外的固定支架，仅需要两端接头分别对接主机和手柄的接口即可，回缩状态下整体占用的空间为螺旋段的圆柱轮廓空间，以常规1.2米拉伸长度的电话线为例，回缩后的螺旋段长度约120mm，外径约25mm，不会占用话机周边过多的桌面空间，适配绝大多数桌面式固定话机的安装布局。在工业调度场景中使用的这类螺旋线缆，还会在线材外层增加耐磨编织层，对应建模时可以在外层增加0.2mm厚度的包覆层特征，调整表面纹理参数还原编织质感，同时适当加大螺旋中径，提升线缆的抗拉伸疲劳性能，满足工业场景下高频次拉扯使用的需求。

　　结构设计上还要考虑螺旋圈之间的间隙，回缩状态下相邻圈的间隙控制在0.5mm到1mm，避免回缩后圈与圈之间过度挤压造成外层绝缘层磨损，同时在拉伸到最大行程时，相邻圈之间的拉伸应力不超过线材外层材质的屈服强度，保证上万次拉伸循环后依然能保持稳定的回缩性能。这类螺旋线缆的结构同样可以迁移应用到小型设备的电源连接线、耳机连接线等场景，核心的螺旋参数匹配逻辑是通用的，只需要根据传输的介质类型调整线材内部的线芯结构和外层材质，就能适配不同的连接需求。建模过程中不需要做过于复杂的内部线芯细节，除非是做线缆的剖视展示模型，常规的外观结构模型只需要保证外部螺旋轮廓的准确性、两端过渡段的平滑度，就能满足结构展示、装配干涉检查的使用需求，在整机装配仿真中，这类柔性线缆可以通过设置挠性参数，模拟拉伸过程中的形态变化，验证在最大拉伸行程下，线缆会不会和周边的设备结构产生干涉，接头位置的拉扯角度会不会超出接头的允许弯折范围，提前规避实际装配使用中可能出现的线缆拉扯断裂、接头松脱等问题。
