OpenMV相机三脚架板式安装固定座

在机器视觉项目的外场调试、固定点位图像采集场景中，OpenMV这类小型智能相机的架设稳定性一直是一线工程师需要解决的实际问题，这款安装座正是针对该需求设计的专用转接结构。从实际使用场景来看，多数视觉调试场景会用到标准三脚架作为架设载体，而OpenMV Cam本身没有适配通用三脚架的标准螺孔，直接固定既无法保证安装同轴度，也容易在调试过程中出现相机偏移、角度滑动的问题，这款安装座的核心作用就是在OpenMV电路板与标准三脚架之间形成可靠的刚性连接过渡。

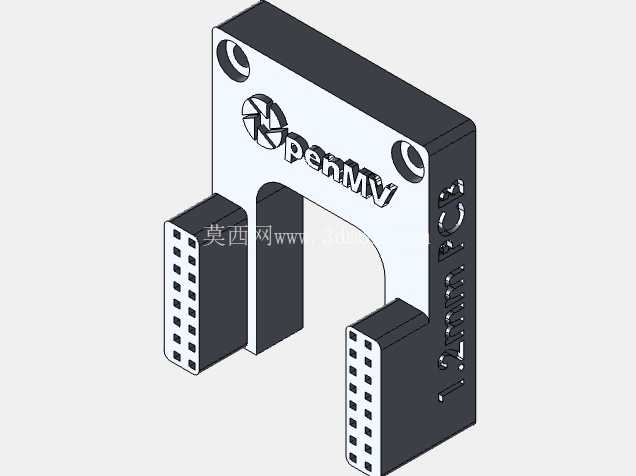

设计上首先考虑了安装边界的适配性，整体结构针对1.2mm厚度的OpenMV Cam电路板做了限位匹配，两侧的排针避让槽完全对应双2x8针的引脚布局，安装后不会挤压排针、不会干涉电路板上的元器件焊接点位，也不会遮挡镜头安装区域，电路板可以直接卡入安装座的定位槽内，配合M2.5规格、长度12mm的垫片完成锁紧，不需要额外对电路板做打孔、裁切等破坏性改装，能完整保留相机本身的所有硬件接口功能。

安装座的三脚架连接端采用行业通用的1/4-20螺牙规格，结构设计上预留了六角螺母的压装位，安装时可以将标准1/4-20六角螺母直接压入安装座背面的预留卡槽内，压装后螺母不会随螺丝转动，和三脚架的快装板螺丝对接时，只需要转动三脚架端的锁紧旋钮就能完成固定，不需要额外用工具扶住螺母，单人就能快速完成相机的架设与拆卸。压装位的尺寸公差经过匹配设计，螺母压入后不会出现松脱、晃动的情况，即使反复拆装三脚架，连接位置的刚性也能保持稳定，不会出现螺牙滑牙、连接间隙变大的问题。

外形结构上采用U型避让设计，中间的镂空区域完全避开OpenMV相机的核心成像区域与板载接口，不管是外接排线、还是调整镜头焦距，都不会被安装座结构干涉。整体结构采用适合3D打印的等壁厚设计，没有大角度悬空结构，打印时不需要添加大量支撑，成型后安装面的平面度能得到保证，和电路板贴合时不会出现翘边、局部应力集中的问题，避免长期固定后电路板出现形变。安装座的四个角做了圆角过渡处理，没有尖锐的边角，在调试现场拿取、拆装时不会划伤手部，也不会刮蹭连接的线材外皮。

从实际使用的稳定性来看，安装座和电路板的接触面上做了定位凸台，和电路板上的安装孔位精准对应，锁紧后相机不会相对于安装座出现转动、平移，即使三脚架调整到大俯仰角度，相机的光轴位置也能保持稳定，不会出现拍摄画面偏移、抖动的情况。对于需要长时间固定点位采集图像的场景，比如生产线的视觉检测点位、外场的定点图像采集测试，这种刚性连接结构能避免因为连接松动导致的采集数据偏差，减少调试过程中反复校准相机位置的工作量。

结构设计上还考虑了不同使用场景的兼容性，除了标准三脚架之外，只要是带1/4-20螺孔的固定支架、悬臂架、实验台架，都可以通过这个安装座固定OpenMV相机，不需要额外制作转接件。安装座的整体厚度控制在合理范围内，不会额外增加太多架设高度，在空间受限的安装位置也能顺利布置，不会因为安装座尺寸过大和周边设备产生干涉。排针位置的避让槽深度经过匹配，安装后电路板的排针可以完全露出，方便外接传感器、通讯模块等扩展配件，不会因为安装座的遮挡导致扩展配件无法插接。
