便携式PAPR空气净化呼吸器结构设计

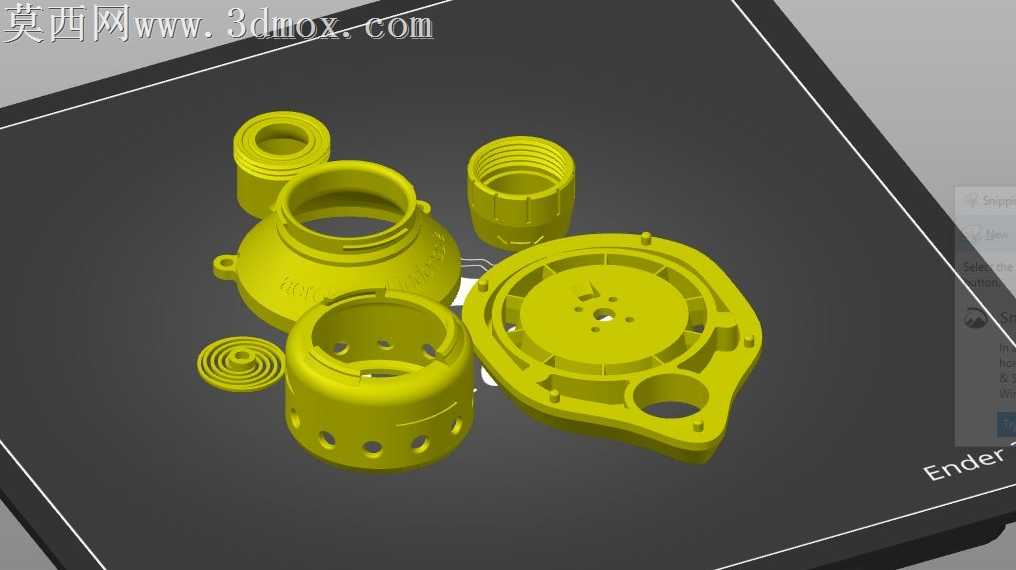

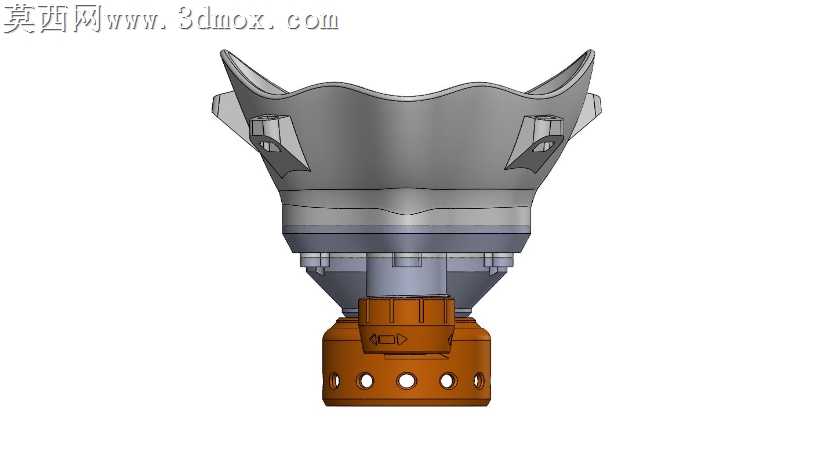

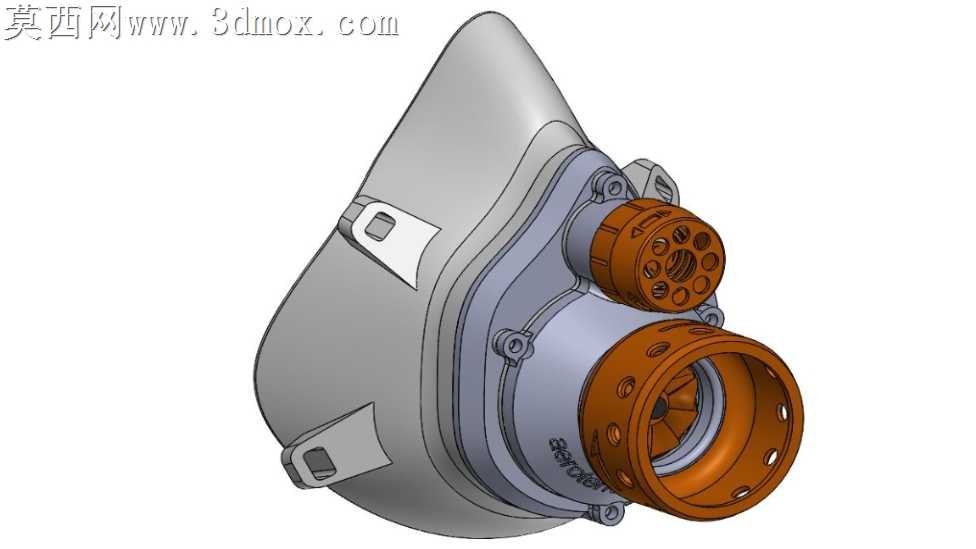

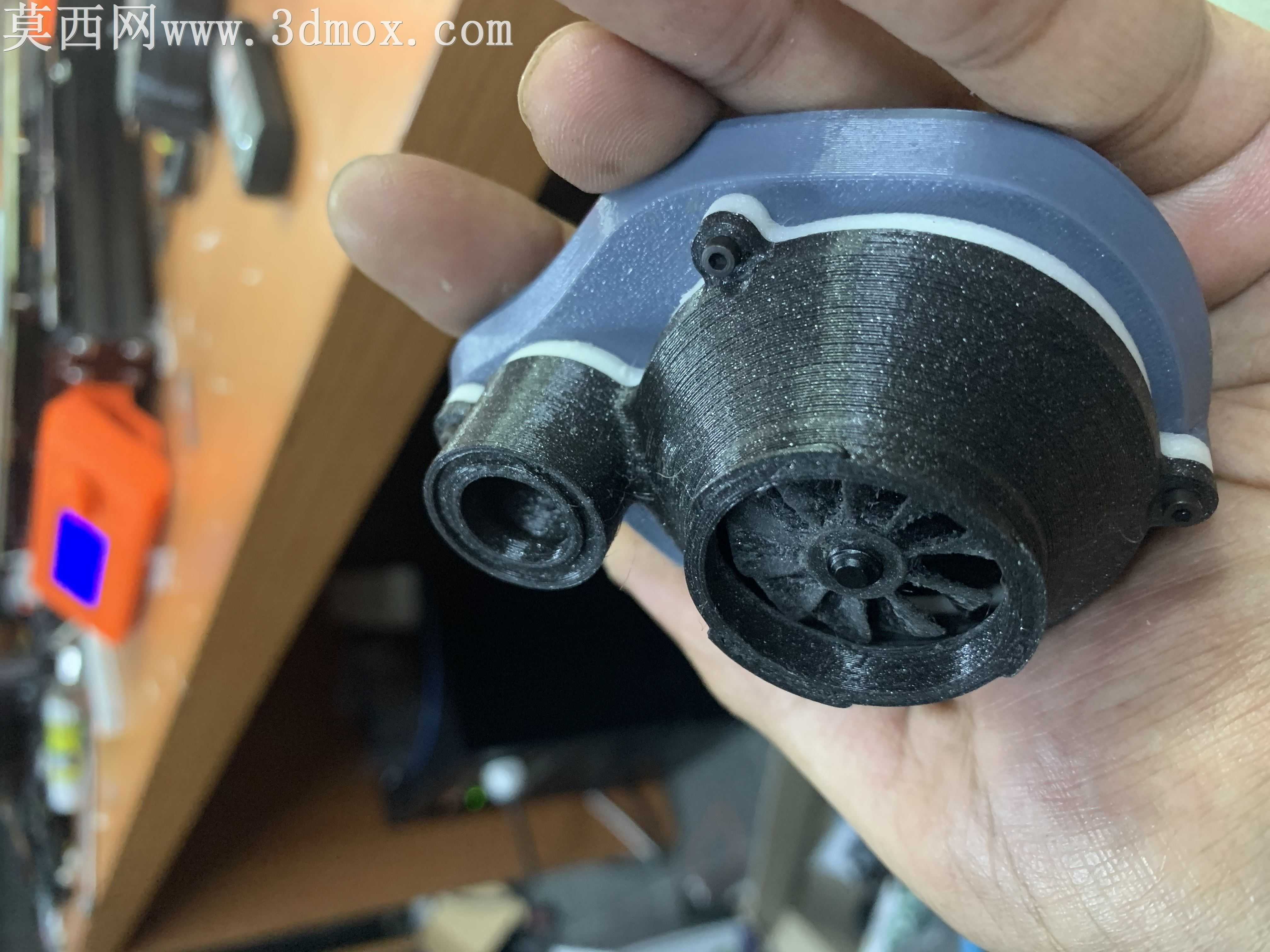

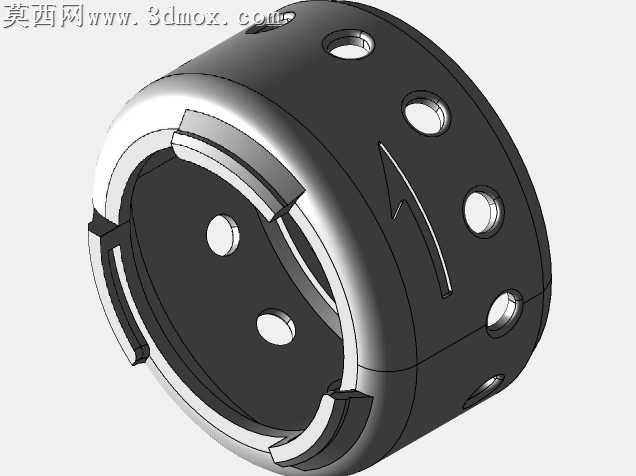

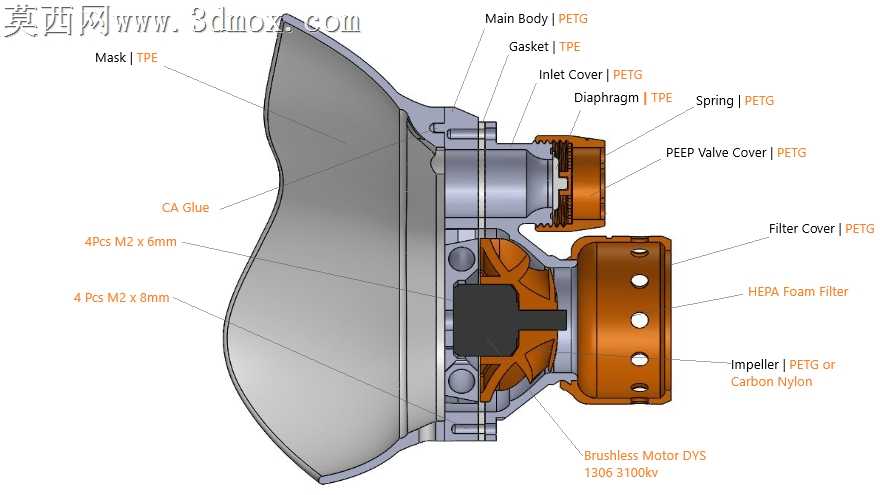

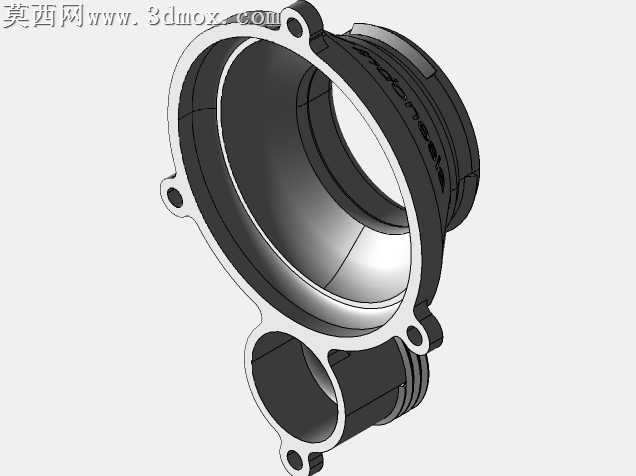

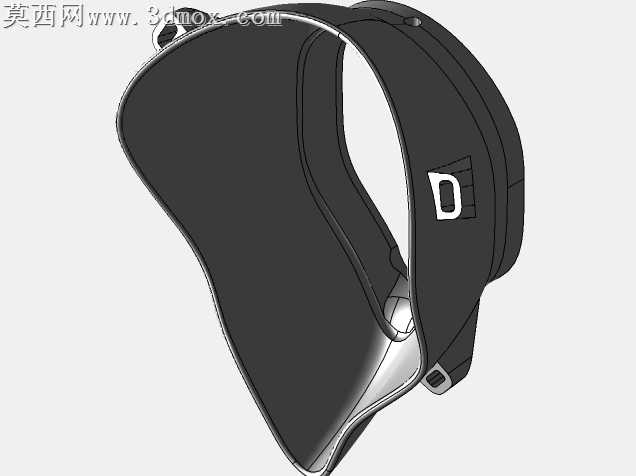

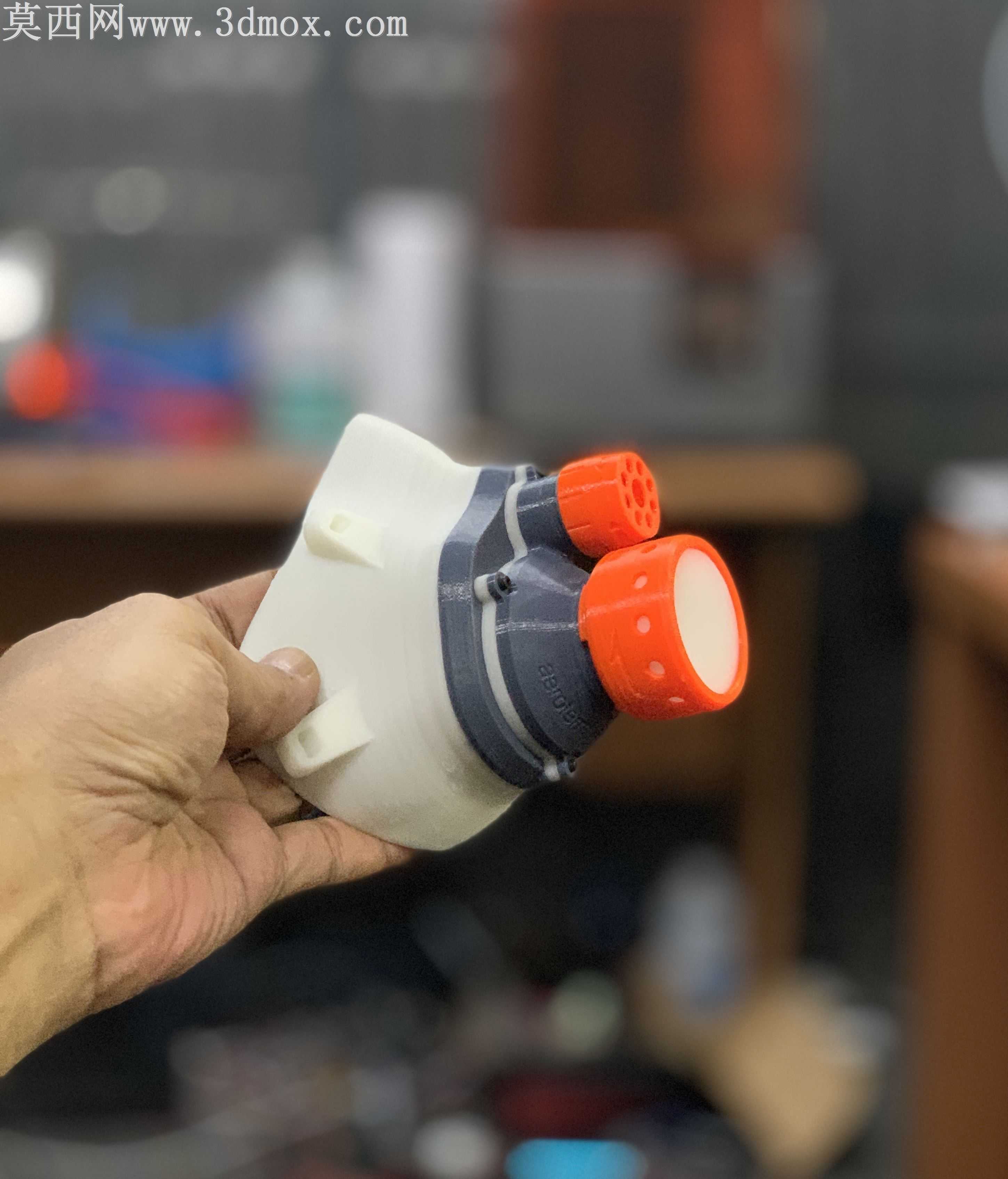

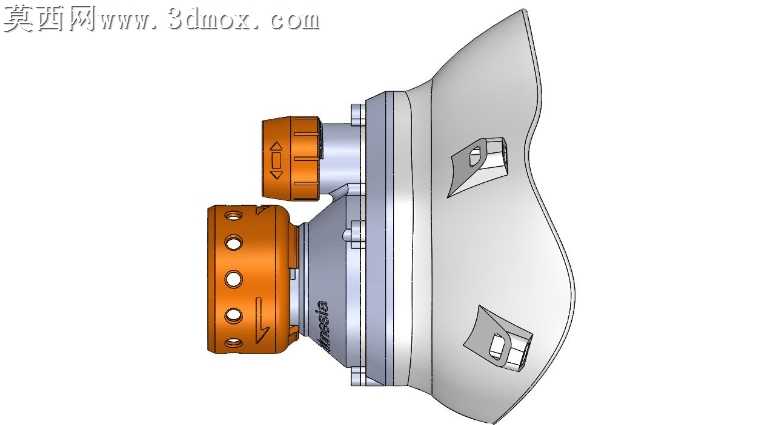

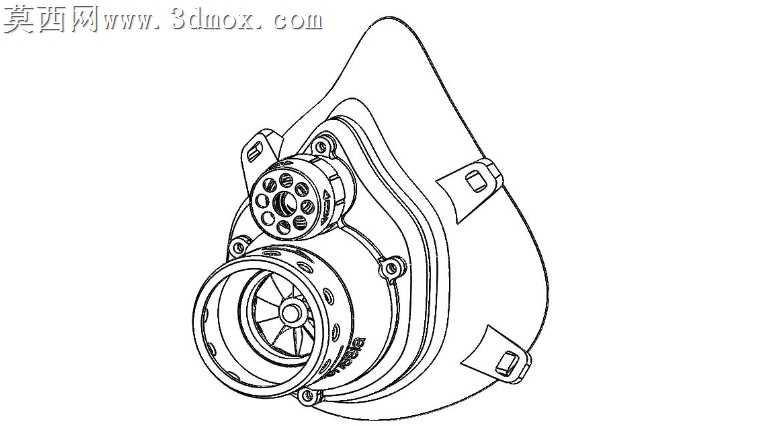

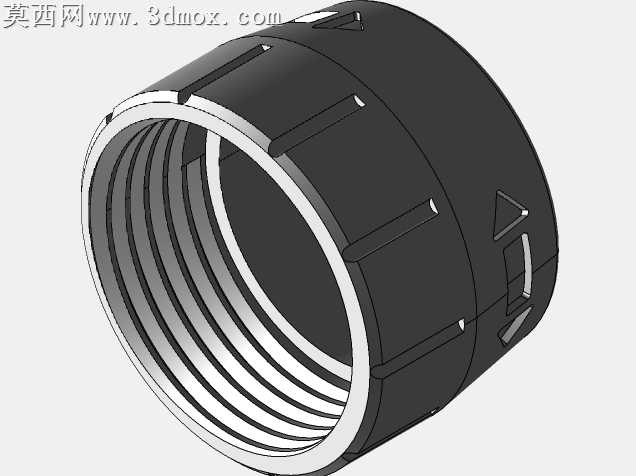

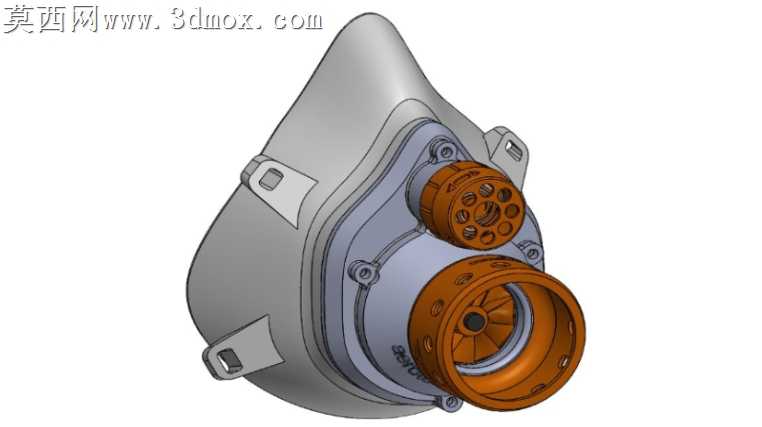

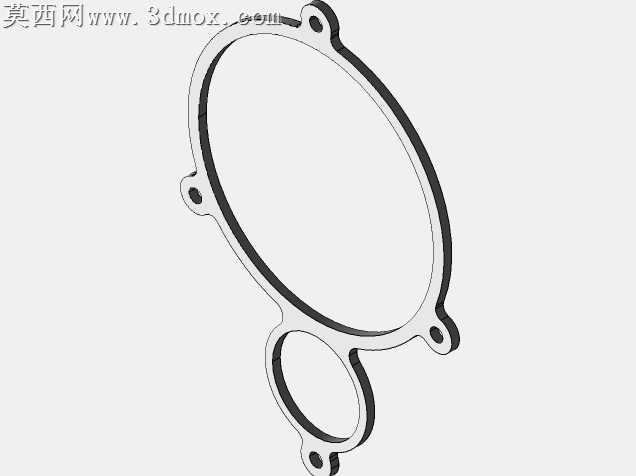

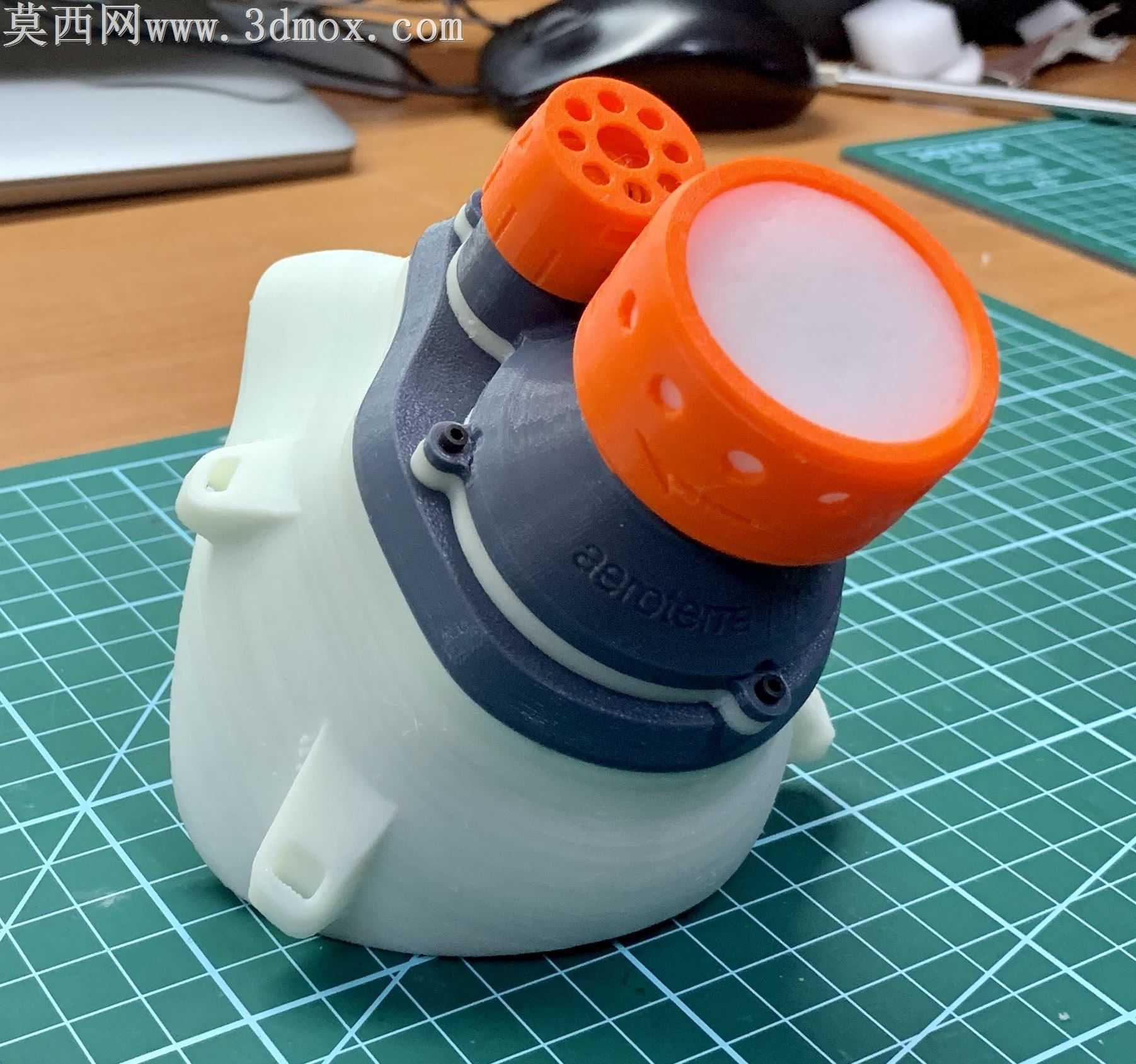

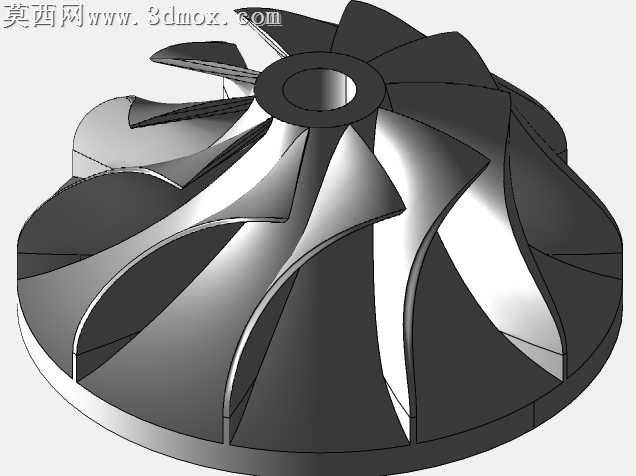

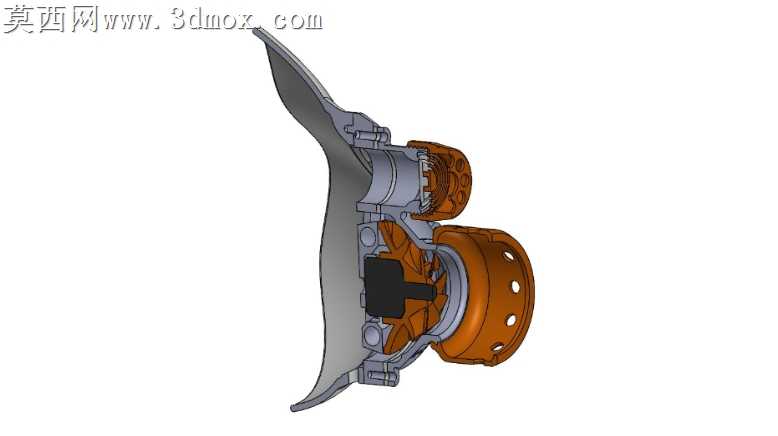

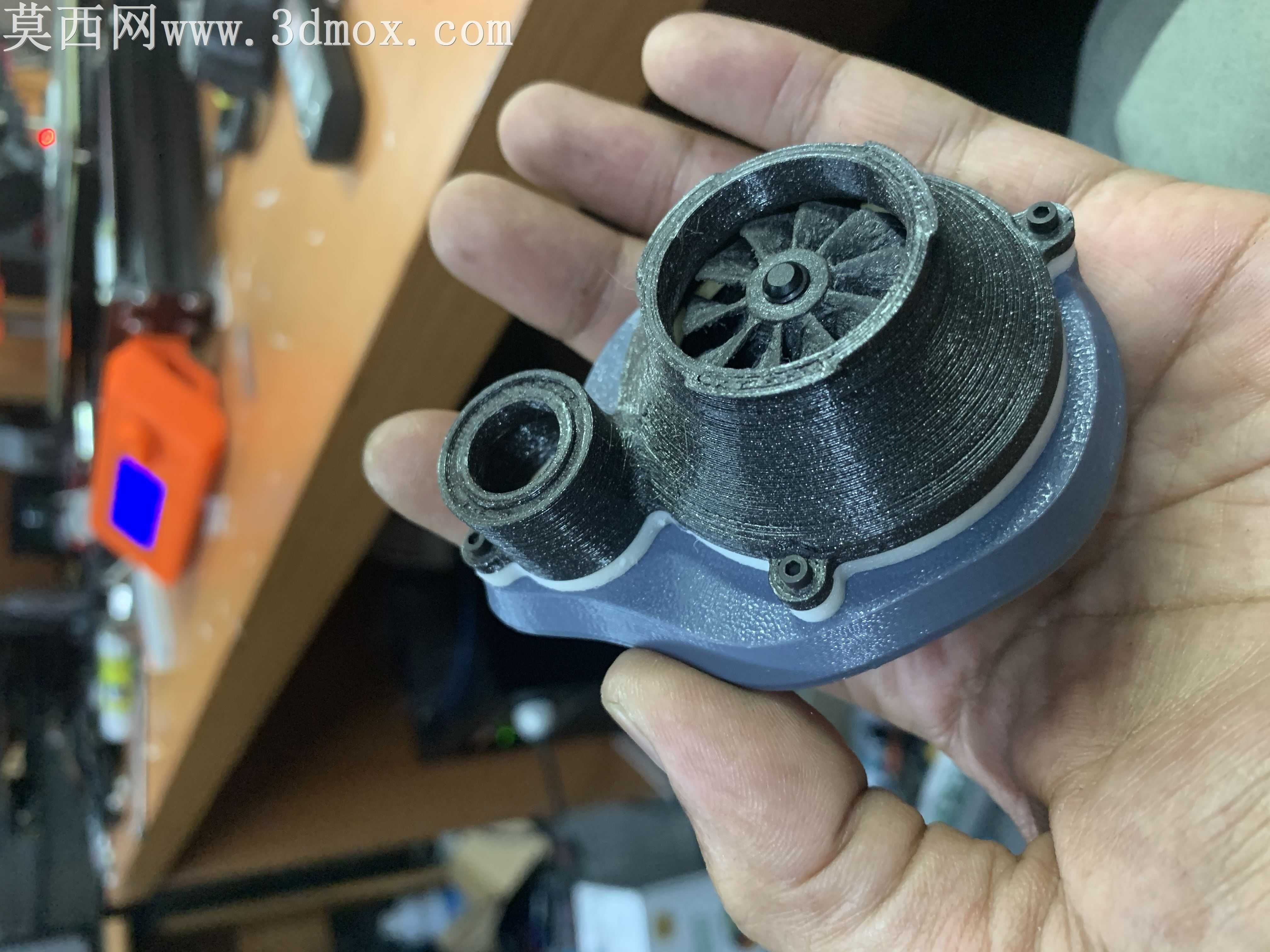

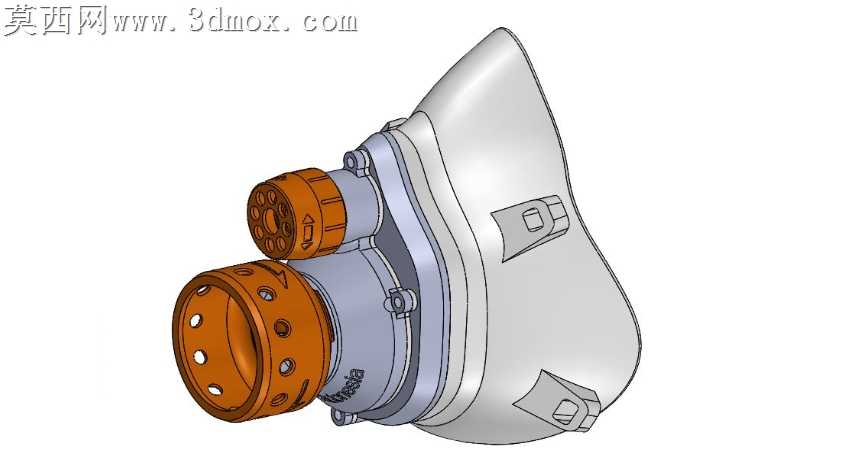

本作品为便携式PAPR空气净化呼吸器的三维结构设计，采用三维建模软件完成全零件参数化建模与整机装配，通过剖面渲染清晰呈现内部各组件的装配关系与功能分区。建模过程中针对不同功能部件匹配对应材质属性：与面部接触的面罩部分采用TPE软胶材质，建模时还原其贴合人脸曲面的弧面造型，保证佩戴密封性与舒适度；主体外壳、进气盖、弹簧、PEEP阀盖、滤盖等结构件采用PETG材质，兼顾结构强度与轻量化需求；密封垫片、隔膜采用TPE材质实现动静态密封效果；叶轮部分标注可选PETG或碳尼龙材质，适配不同加工工艺与强度要求；过滤层采用HEPA泡沫滤材，建模时还原其多孔过滤结构特征；动力核心采用无刷电机，建模时还原电机定子、转子与叶轮的传动配合结构。整机结构从进气到出气形成完整气流路径：外界空气经滤盖进入后，先通过HEPA泡沫滤层完成颗粒物过滤，过滤后的洁净空气在叶轮的高速转动驱动下形成正压气流，经进气盖、隔膜结构、PEEP阀组件调控压力后送入面罩腔体，供使用者呼吸，同时PEEP阀可维持呼气末正压，提升呼吸防护的使用体验。设计过程中充分考虑便携使用需求，整体结构紧凑集成，将动力单元、过滤单元、阀组单元与面罩整合为一体化结构，紧固件采用标准M2规格螺丝，分别配置6mm与8mm两种长度适配不同连接位置，装配时通过CA胶完成对应粘接部位的固定，保证结构连接可靠性。渲染阶段采用半剖面展示方式，对不同材质部件赋予差异化的外观质感：软胶部件呈现哑光柔弹质感，塑料结构件呈现半通透或实色硬质质感，金属螺丝呈现金属光泽，滤材呈现多孔蓬松质感，清晰区分各功能模块的边界与装配关系，完整呈现呼吸器的工作原理与结构组成，可用于3D打印制作、产品结构验证、开源呼吸防护设备研发参考，配套提供通用中间格式文件可导入各类三维软件进行二次修改与结构优化。
