角磨机改装简易木工台锯结构设计

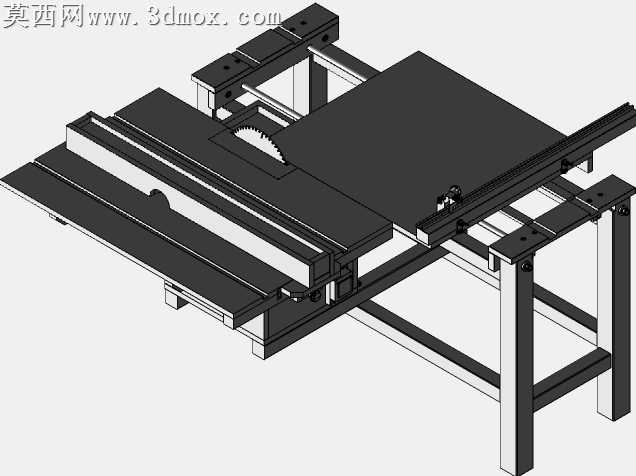

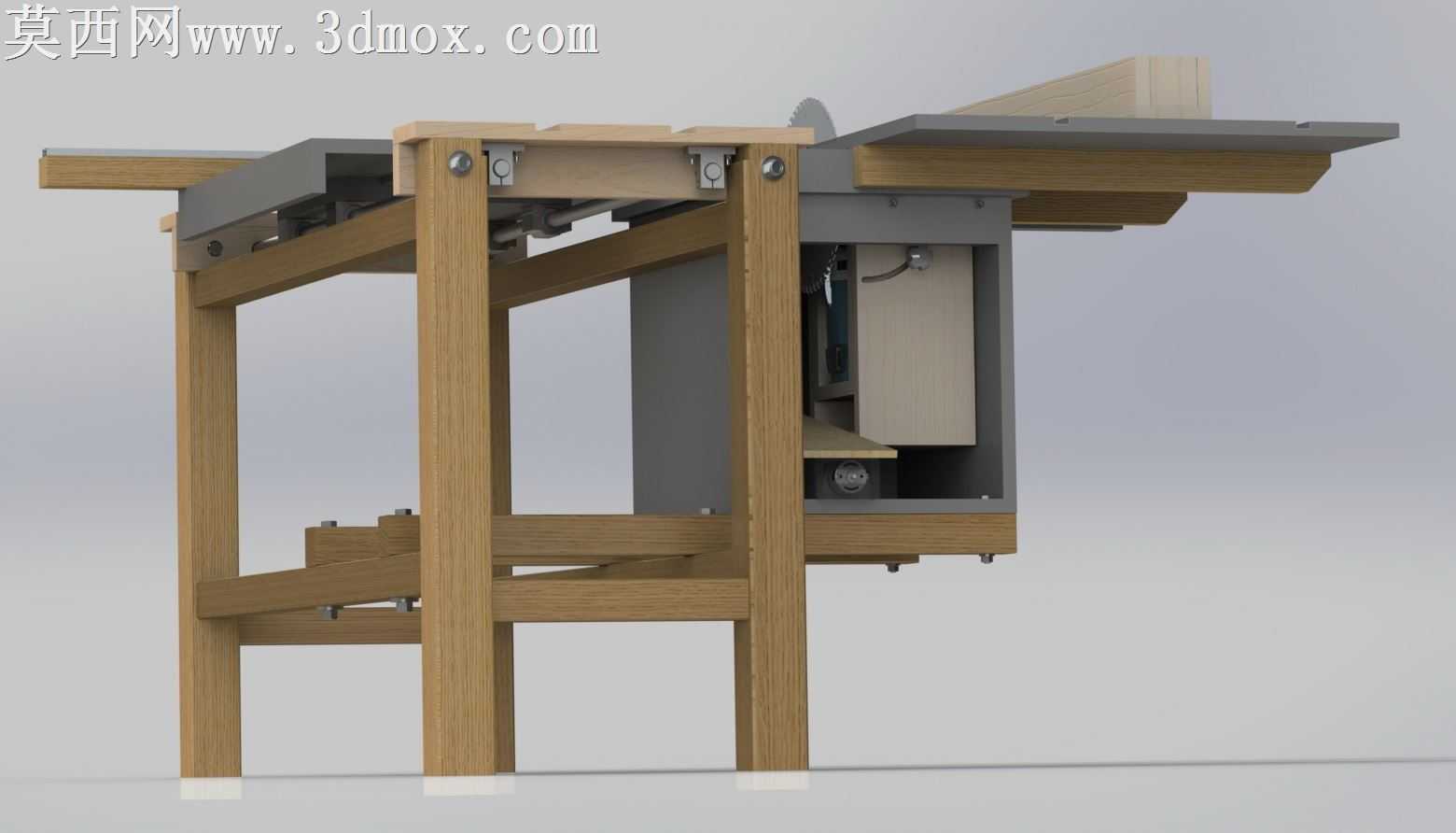

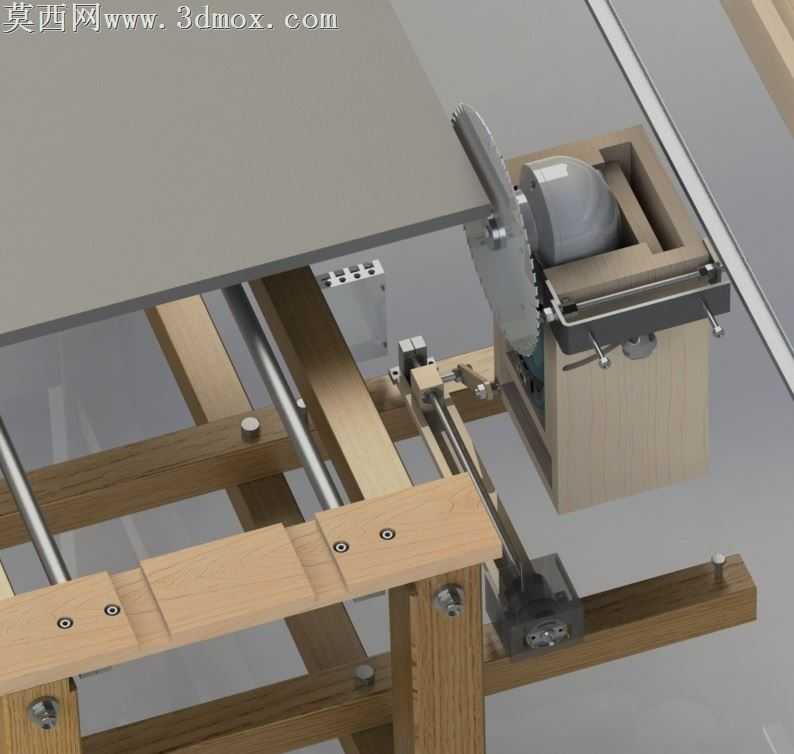

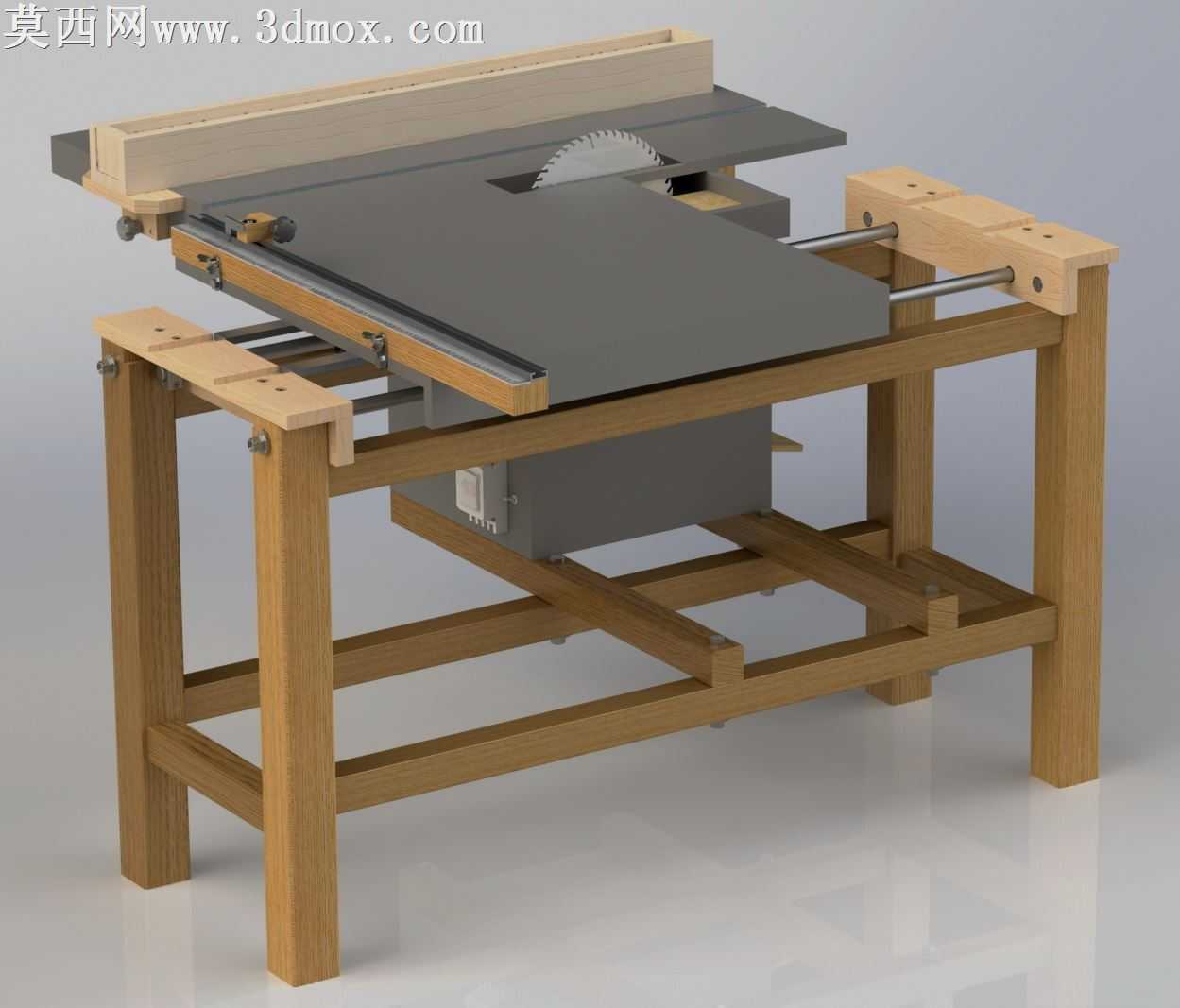

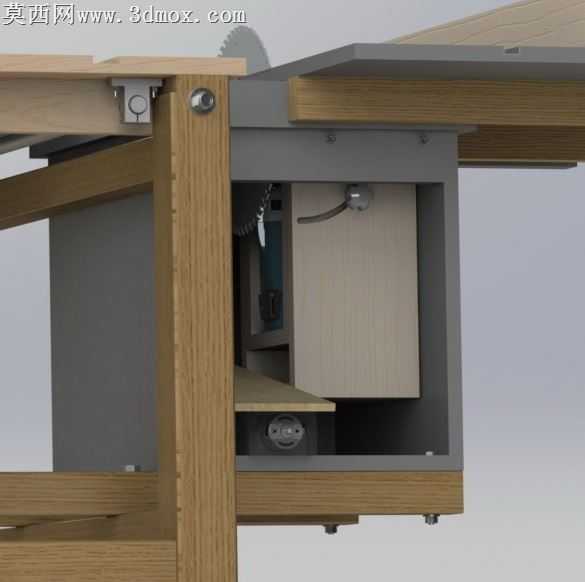

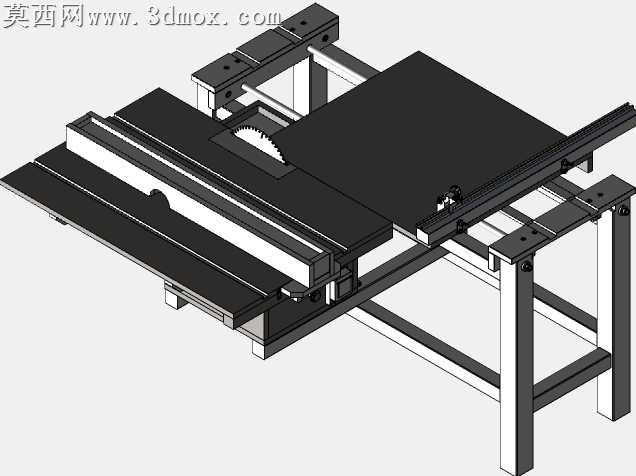

本作品为基于角磨机改装设计的木工台锯三维模型，整体采用实木机架搭配金属工作台面的组合结构，在三维建模过程中，首先对改装核心的动力适配部分进行参数化搭建，严格匹配2000伏供电、6000转/分输出转速的角磨机安装尺寸，确保动力单元与机架的安装位完全契合，避免后续装配出现干涉问题。建模阶段对锯片安装位做了精准的尺寸约束，适配250×30规格的圆锯片，在工作台面预留了对应宽度的锯片伸出口，同时设计了可滑动的木质靠尺结构，靠尺通过两根平行光轴导轨实现横向平移，导轨与工作台支架的连接位做了沉孔设计，保证紧固件安装后表面平整无凸起，不会影响木料推送的顺畅度。材质渲染阶段，对实木机架部分赋予了带自然木纹纹理的哑光木材材质，还原实木方料拼接的真实质感，对金属工作台面赋予了磨砂冷轧钢材质，模拟真实台锯工作台的耐磨金属表面，对滑动导轨、调节螺栓等金属配件赋予了亮面金属材质，区分不同部件的材质属性，对锯片部分做了锯齿细节建模，还原合金锯片的锋利质感。结构设计上，机架采用传统实木桌架的榫接式受力结构，四根竖直桌腿搭配多层横向横撑加固，保证整体机架在切割作业时的稳定性，避免高速运转产生的震动影响切割精度，角磨机动力单元隐藏安装在工作台面下方的机架空间内，既节省外部空间，也能对动力部件起到防护作用，靠尺两端的木质滑块与光轴采用间隙配合设计，既保证滑动时无卡顿，也避免间隙过大导致靠尺偏移影响切割尺寸。设计思路围绕低成本DIY改装的核心需求展开，所有机架结构均可采用常见实木方料加工制作，导轨、紧固件等均为标准五金件，无需定制特殊配件，降低普通木工爱好者的复刻门槛，同时在安全结构上做了对应考量，锯片后方设置了挡料结构，避免切割时木料回弹，工作台边缘做了倒角处理，避免操作时磕碰划伤，整体模型完整还原了改装台锯的全部装配关系，各部件均可独立拆分，可直接用于加工前的结构校验与装配模拟。
