TT电机适配分体式运动轮结构设计

这款适配TT齿轮电机的运动轮，主要面向教育类移动机器人、小型竞赛机器人底盘的行走轮应用场景，针对入门级机器人开发中常见的轮组装配繁琐、轮胎抓地力不足、轮体与电机轴配合松动等实际问题做了针对性结构优化。日常在小型移动机器人的调试、教学演示、竞赛备赛场景中，这类轮组的使用频率极高，很多入门开发者会遇到打印轮装夹不牢、轮胎打滑、拆装维护麻烦的问题，这款分体式结构的轮组正是围绕这些实际使用痛点展开设计。

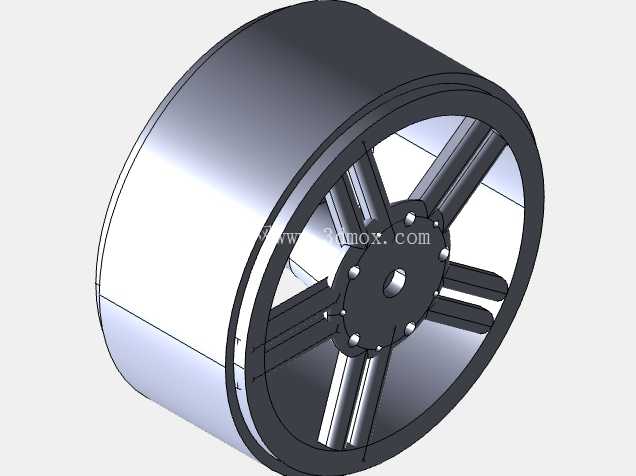

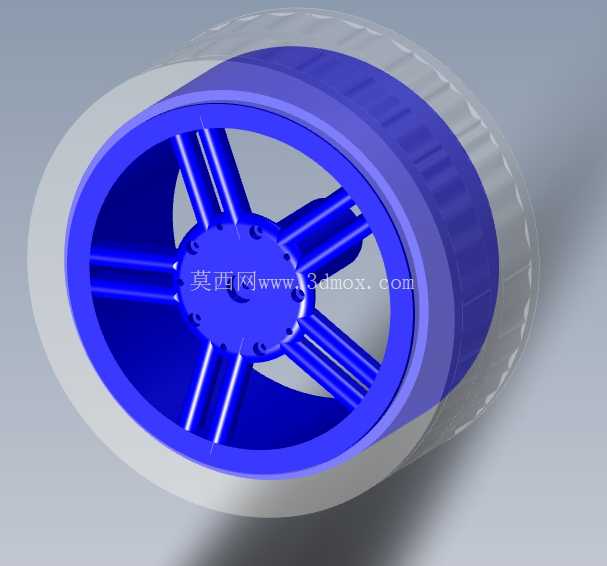

设计上采用两件式组装结构，将轮辋与轮胎做分体设计，轮辋部分采用刚性材质适配，轮胎部分采用柔性材质适配，两者通过过盈配合实现装配，不需要额外使用胶水粘接，既保证了轮体的结构刚性，又能让外层轮胎具备足够的形变能力来贴合地面，提升行走过程中的抓地力，减少小型机器人在光滑地面、轻微不平整地面行走时的打滑概率。轮辋的中心安装位完全匹配标准TT减速电机的输出轴尺寸，安装时不需要额外做轴位的二次加工，直接将电机输出轴插入轮辋的安装孔即可完成动力对接，孔位的配合公差经过优化，既不会出现装配过紧难以压装的问题，也不会出现间隙过大导致运转时轮体晃动的情况。

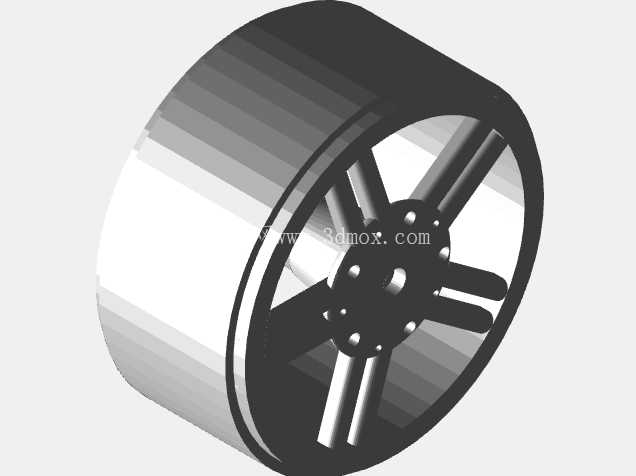

轮辋的辐条采用对称式多辐条结构，在保证整体结构强度的前提下尽可能减少材料用量，适配3D打印的加工特性，打印过程中不需要添加过多支撑结构，降低打印后的后处理工作量。轮辋与电机安装的端面做了加厚处理，避免电机轴锁紧时轮体端面出现应力开裂的问题，同时在安装孔周边设计了对应的止转结构，匹配TT电机输出轴的扁位特征，保证动力传输过程中不会出现轮体与电机轴相对打滑的情况。外层轮胎的外表面做了微纹理设计，进一步提升与地面的摩擦力，轮胎的内壁与轮辋的配合面做了微小的倒扣结构，压装完成后即使受到侧向力也不会出现轮胎从轮辋上脱落的问题。

从安装边界来看，这款轮体的整体外径适配小型教育机器人的底盘安装高度，不会出现轮径过大导致底盘重心过高、或者轮径过小导致越障能力不足的问题，轮体的宽度匹配常规TT电机的安装间距，双轮布置时不会出现轮体与底盘侧板干涉的情况。轮辋的中心安装孔深度完全覆盖TT电机输出轴的有效配合长度，保证轴的插入深度足够，运转时不会出现轮体偏摆的问题。在实际使用中，这种分体结构的轮组维护也十分方便，如果轮胎出现磨损，只需要将旧轮胎从轮辋上拆下更换新的打印轮胎即可，不需要整体更换轮组，降低了日常使用的成本。

针对3D打印的使用场景，轮辋部分采用PLA材质打印即可满足刚性需求，打印时可以采用较高的填充率来保证安装位的强度，轮胎部分采用TPU柔性材质打印，不需要过高的填充率就能获得足够的弹性与抓地力。装配时只需要将TPU轮胎对准轮辋的外缘均匀压入即可，依靠过盈量产生的抱紧力就能实现两者的可靠固定，不需要额外的紧固件或者粘接剂，拆装过程十分便捷，适合教学场景下学生反复拆装调试使用。同时轮体的结构完全兼容标准Arduino机器人底盘的安装尺寸，不需要对现有底盘做任何修改就可以直接替换原有轮组，适配性较强。在运转过程中，轮辋的刚性结构可以保证动力传输的效率，不会因为轮体形变导致动力损耗，外层柔性轮胎可以吸收地面微小的震动，减少机器人行走过程中的颠簸，提升搭载的传感器的工作稳定性，尤其是对于搭载了红外循迹、超声波测距这类对震动较为敏感的传感器的小型机器人来说，这种软硬结合的轮组结构可以有效降低行走震动对传感器数据的干扰。
