高精度TT直流减速电机3D结构设计

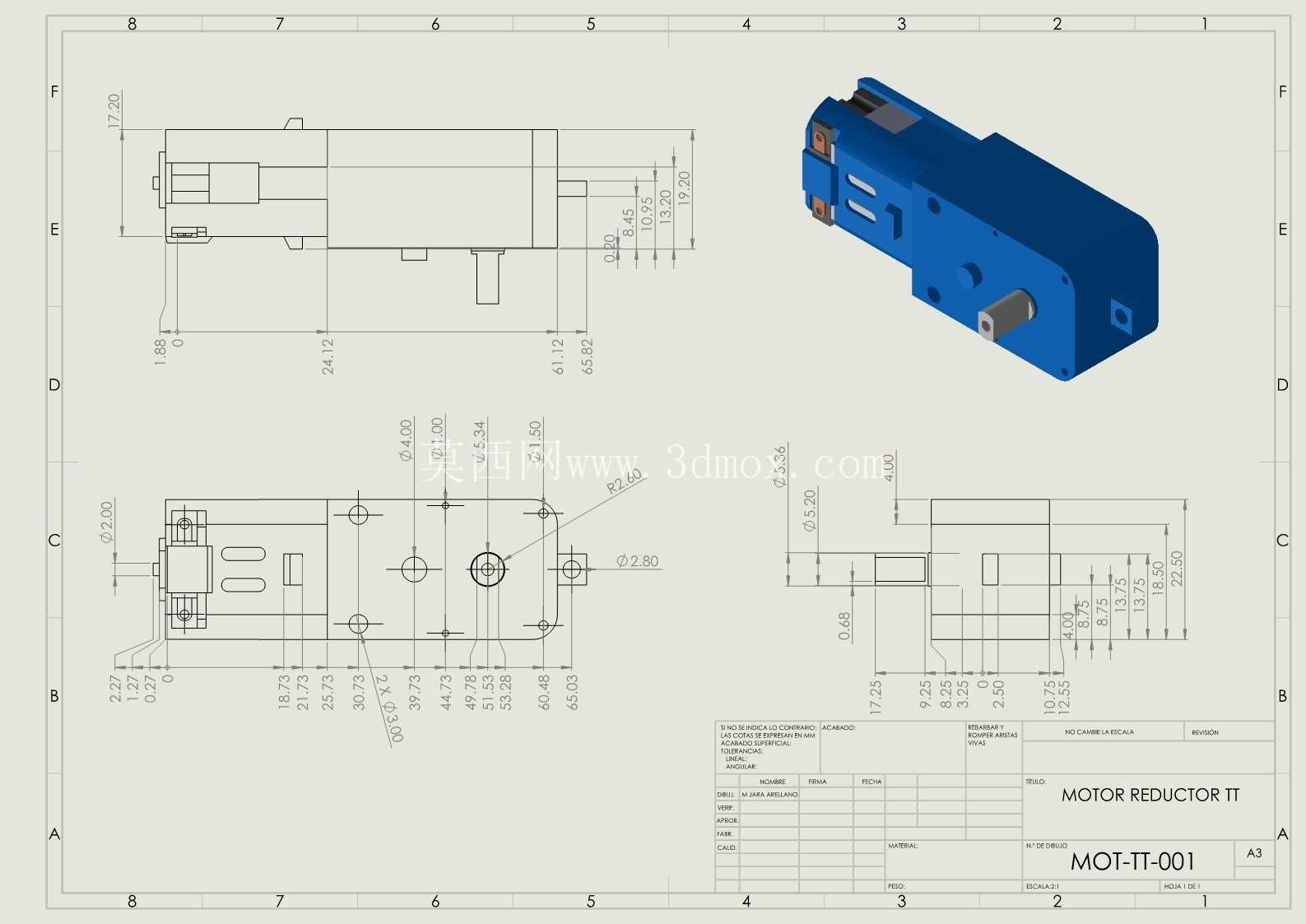

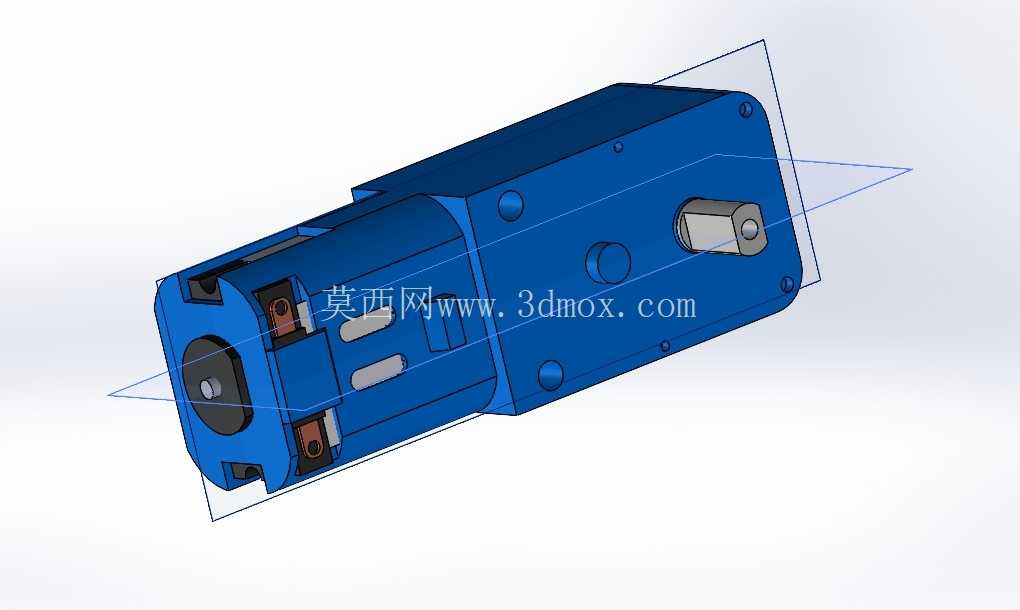

这款TT直流减速电机的三维结构，是面向小型智能装备、创客教育场景做的高保真还原设计，建模过程中全程以实物卡尺测量数据为基准，把量产版本的蓝、黄两种外壳适配结构都做了兼容处理，能直接用于装配干涉验证、原型结构校核，不需要二次修整尺寸就能对接整机设计流程。

从实际应用场景来看，这类减速电机是小型移动装备的核心动力部件，常见于迷你相扑机器人的行走驱动、巡线小车的动力输出、Arduino开源项目的执行端动力，也广泛用于STEM教育类的机械搭建套件中，因为其工作电压覆盖3-6V区间，适配常规锂电池、干电池供电方案，不需要额外做高压驱动电路，对入门级开发者十分友好。

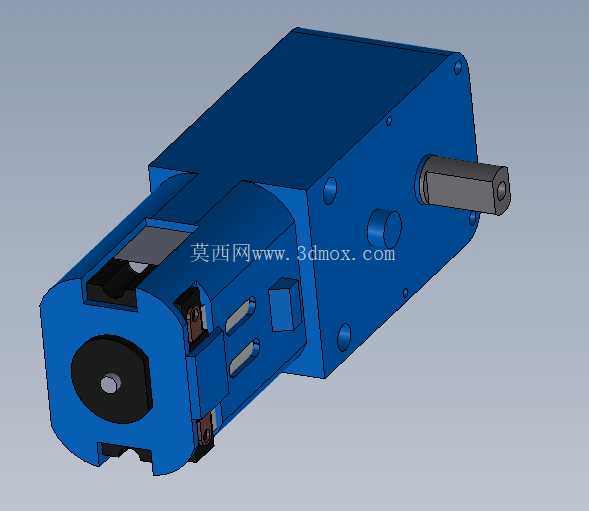

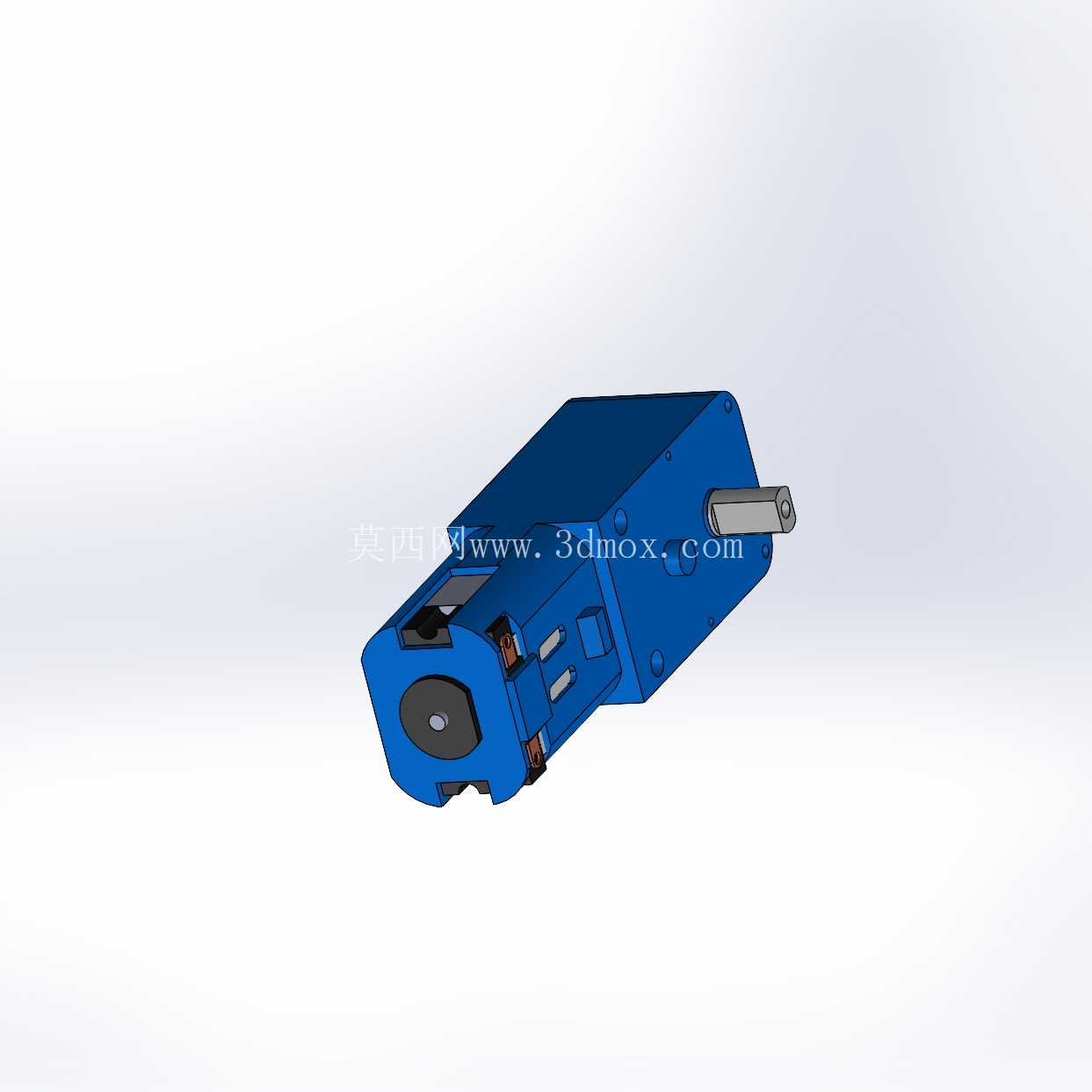

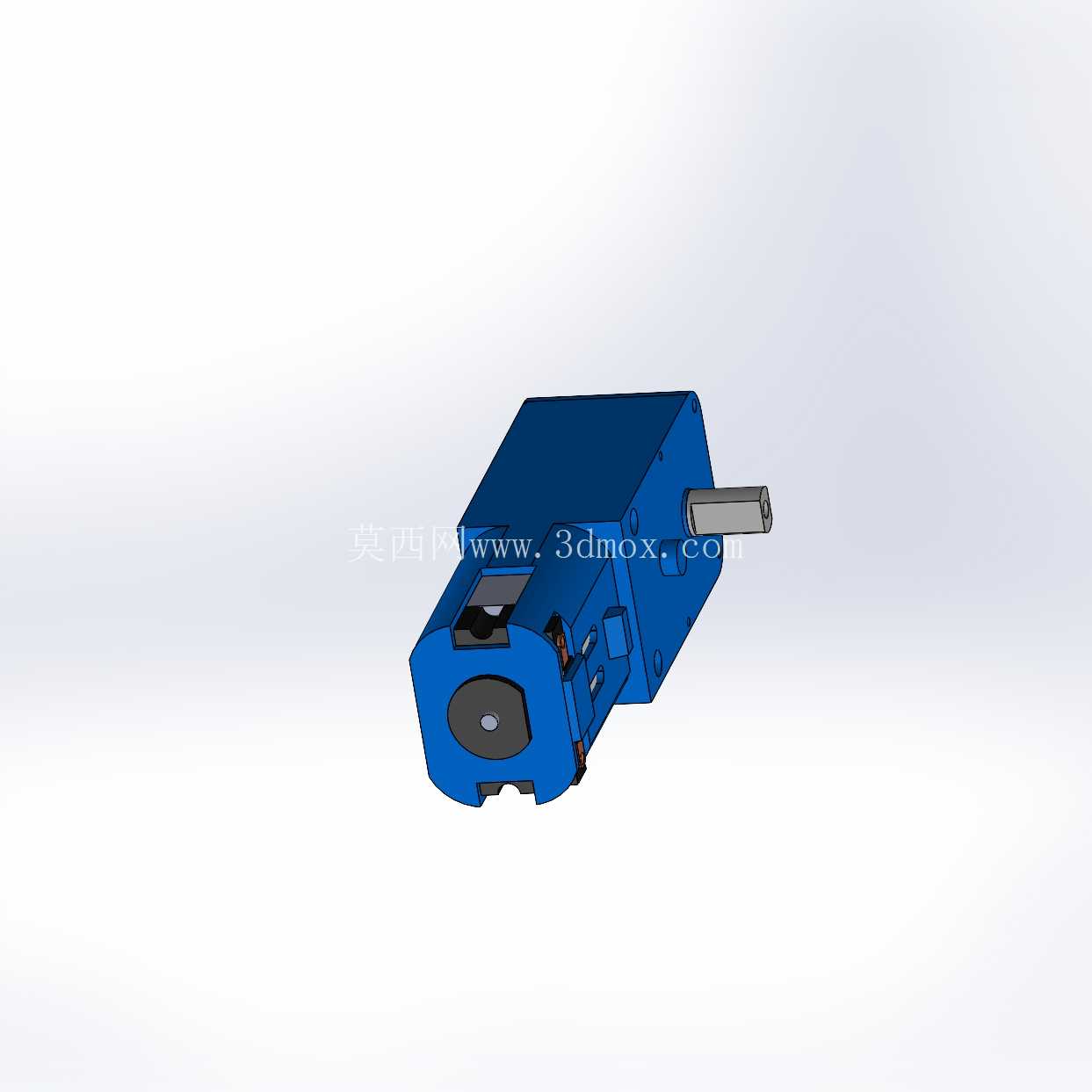

功能特性上，这款电机集成了直流有刷电机本体与齿轮减速箱结构，通过多级齿轮减速把电机本体的高转速低扭矩输出，转换为低转速大扭矩的动力输出，输出轴为单出轴D型切边结构，能直接与塑料车轮、摇臂、凸轮等执行件做周向固定，不需要额外加工键槽，装配效率很高。建模时还原了电机尾部的接线弹片结构、减速箱端盖的安装孔位、输出轴的伸出长度与轴径尺寸，所有配合面的公差都按照实物装配间隙做了预留，比如减速箱壳体的合模缝、电机本体与减速箱的卡扣连接结构、端盖的螺丝柱位置，都和实物保持一致，做整机装配仿真时能直接模拟真实的装配顺序，不会出现结构错位的问题。

设计思路上，没有做简化的概念化建模，而是把内部齿轮传动的啮合关系、电刷与换向器的接触位置、轴承与轴的配合段都做了完整还原，既可以用于外观结构的适配设计，也能用于传动原理的演示教学。针对3D打印验证的需求，模型拆分了可打印的独立部件，比如减速箱外壳、齿轮、输出轴等结构都做了壁厚校核，满足FDM打印的最小壁厚要求，不需要额外做壁厚修复就能直接导出STL格式做原型打印。

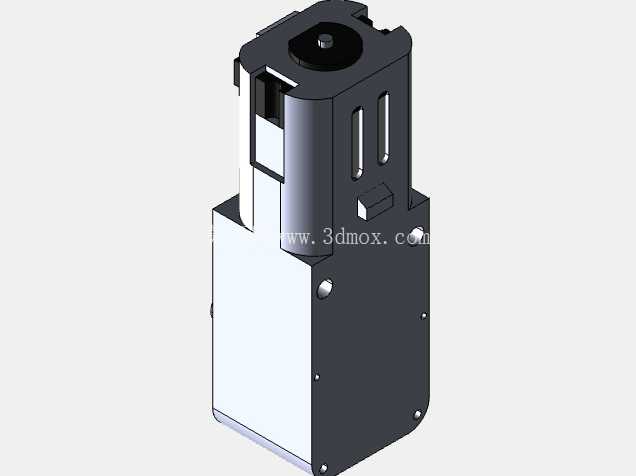

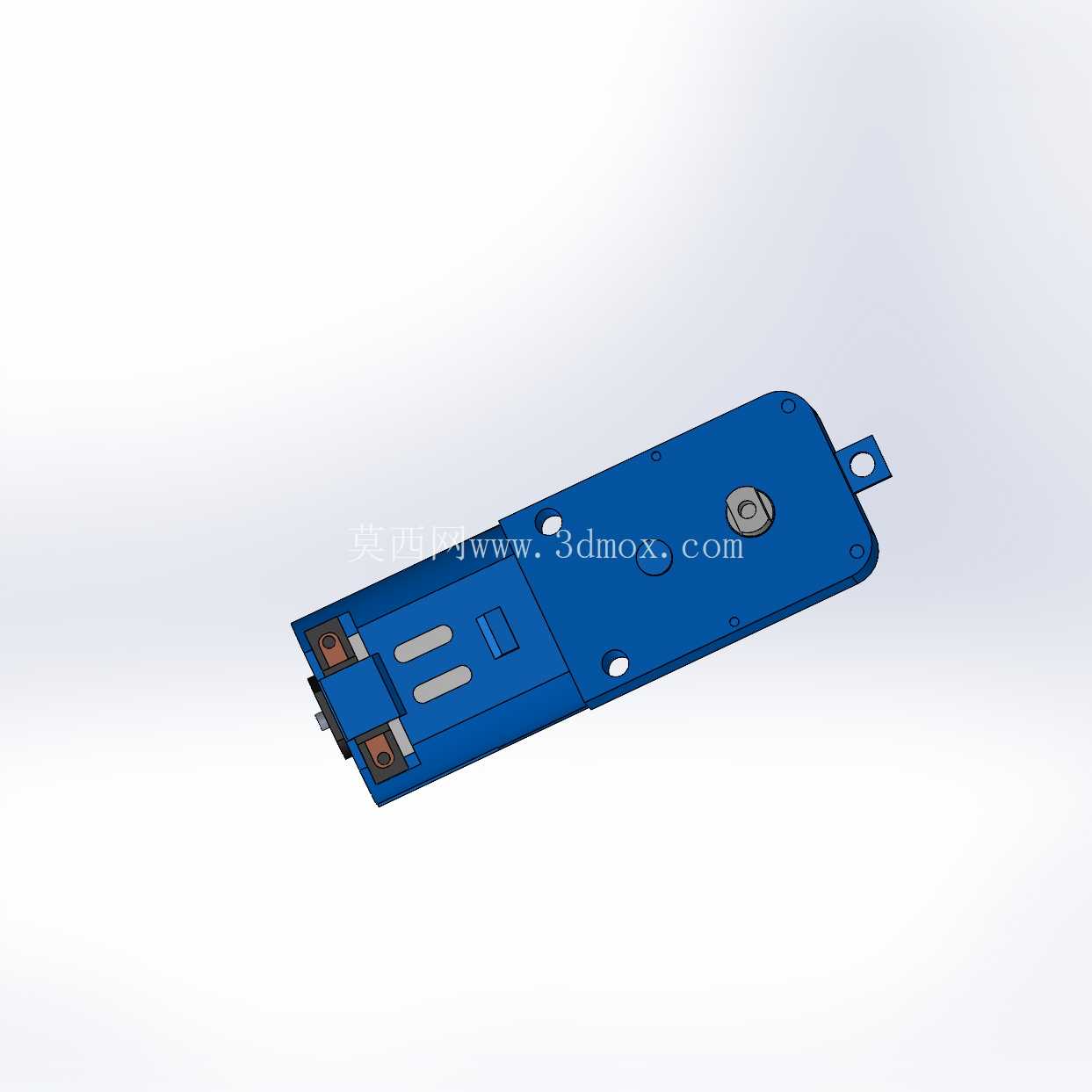

外形尺寸与安装边界方面，模型完整还原了电机的整体外轮廓尺寸，包括减速箱的方形安装面尺寸、电机本体的圆柱段直径、输出轴中心到安装面的高度、尾部接线端的伸出长度，安装孔的孔距、孔径都按照实物标准做了设定，做整机结构设计时，可以直接把这个模型调入装配体，以此为基准设计安装支架、电池仓、控制板的布置位置，不需要反复核对实物尺寸，能大幅缩短小型智能装备的开发周期。比如做巡线小车设计时，可以直接以这款电机的安装孔位为基准，设计亚克力或者3D打印的车架，车轮的安装位置、离地间隙都能直接在装配体中模拟，避免出现安装后车轮蹭车架、输出轴受力偏载的问题。

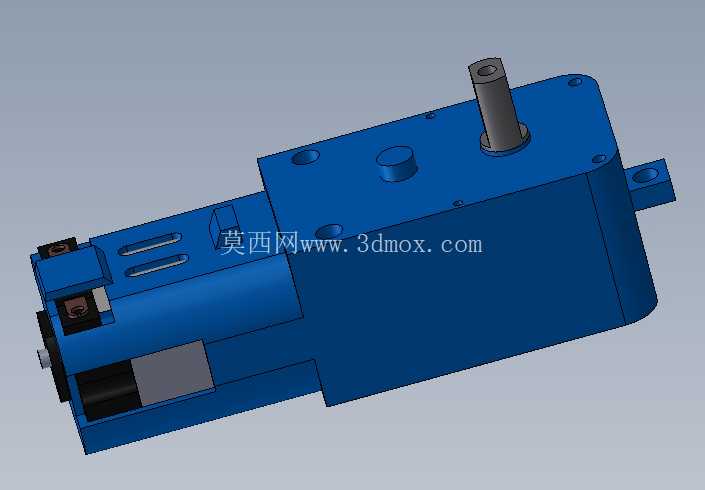

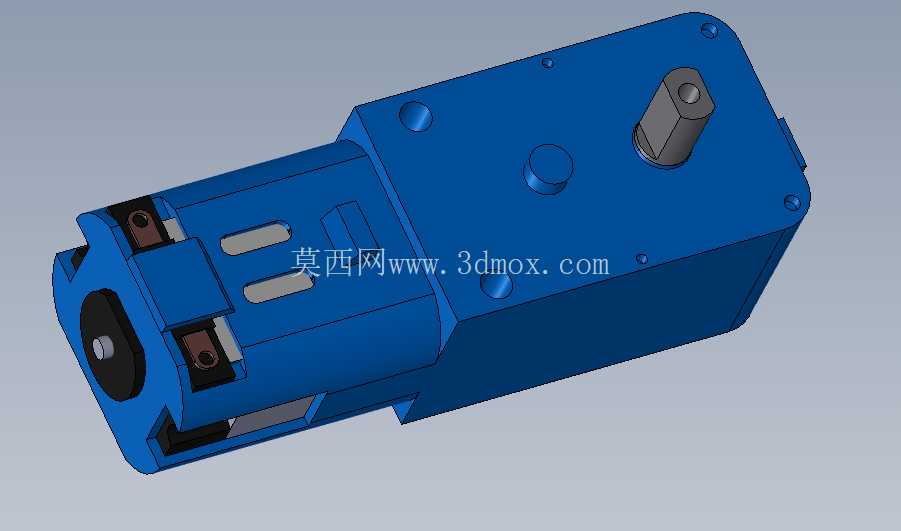

针对不同的使用场景，模型兼容两种外壳配色的结构差异，蓝壳与黄壳版本的安装尺寸完全一致，仅外壳的局部卡扣细节有区别，建模时把两种版本的差异结构都做了保留，选型时不需要担心不同批次产品的尺寸偏差问题。输出轴的D型切边位置、长度都做了精准还原，配套的车轮、联轴器等标准配件能直接适配，不会出现轴长过长顶到配件、切边位置不对导致周向打滑的问题。在做传动结构验证时，可以通过模型的齿轮啮合关系，模拟不同负载下的传动间隙，提前预判减速箱的回程误差对小车走直线精度、机械臂定位精度的影响，在设计阶段就通过调整齿轮中心距、选用合适的润滑间隙来优化传动精度，避免原型制作完成后才发现传动误差过大的问题。
