防疫用人员通道自动净化消毒隧道

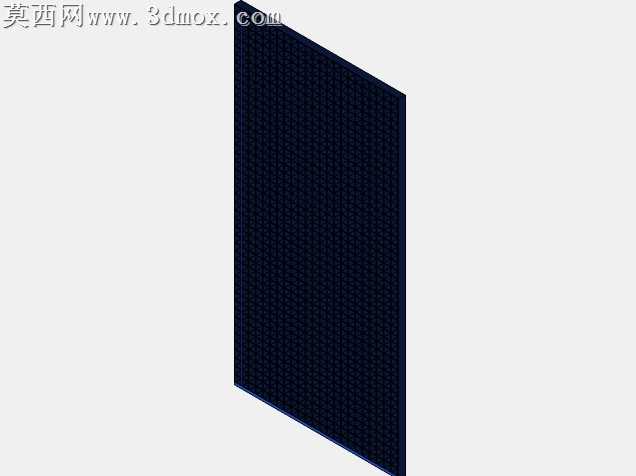

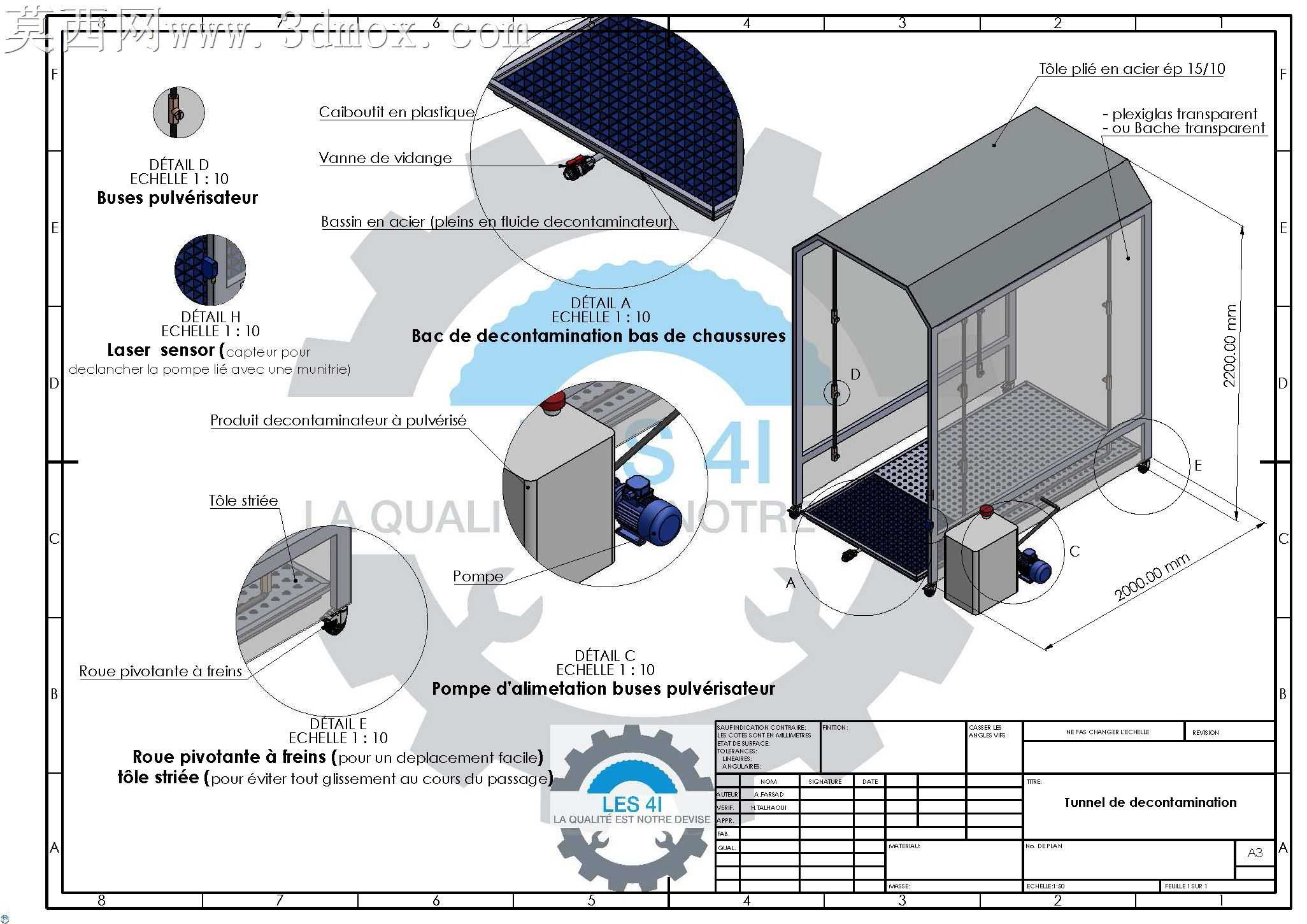

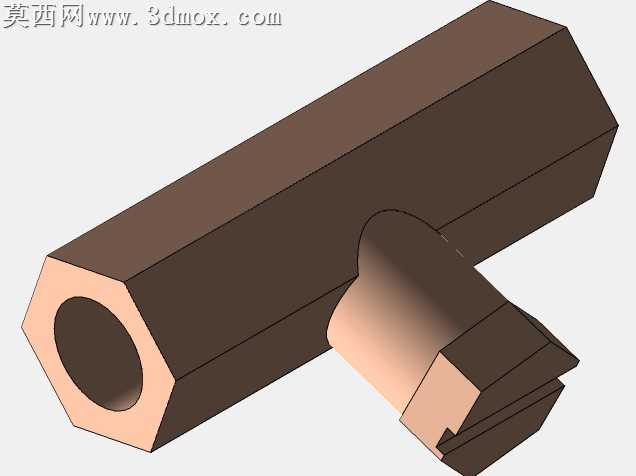

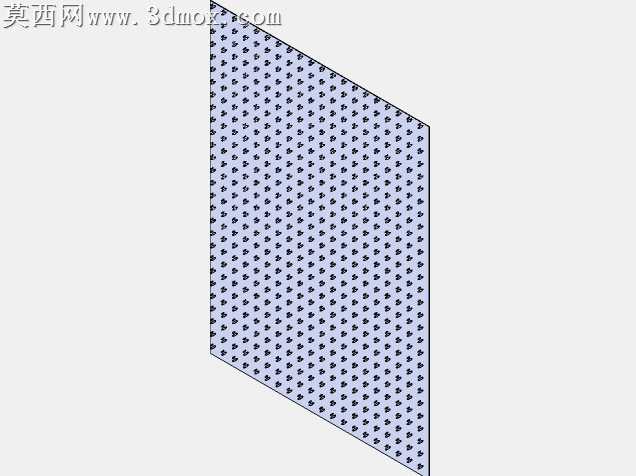

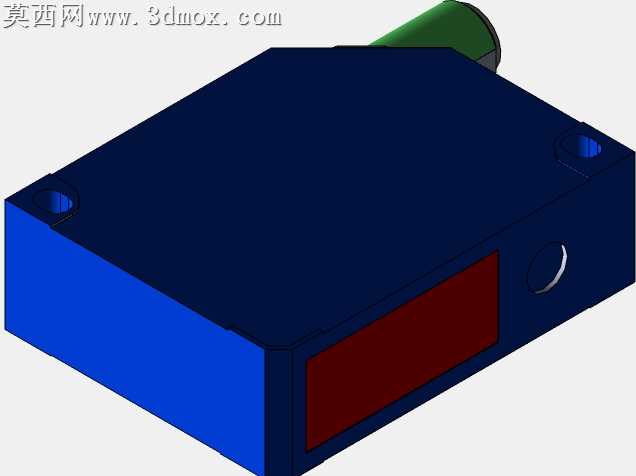

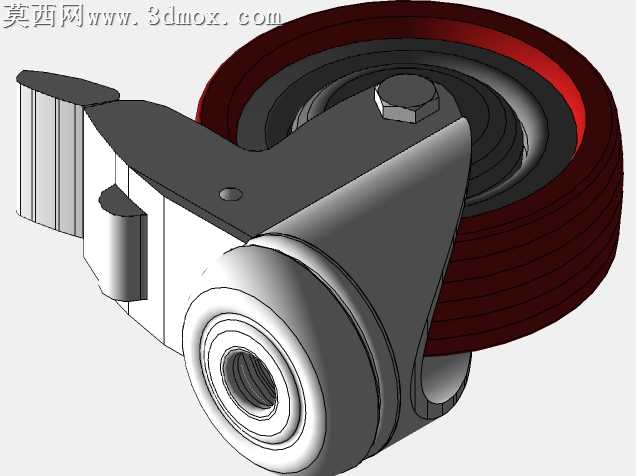

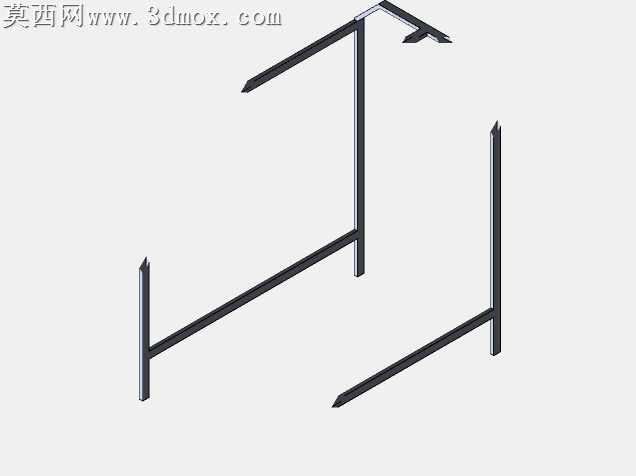

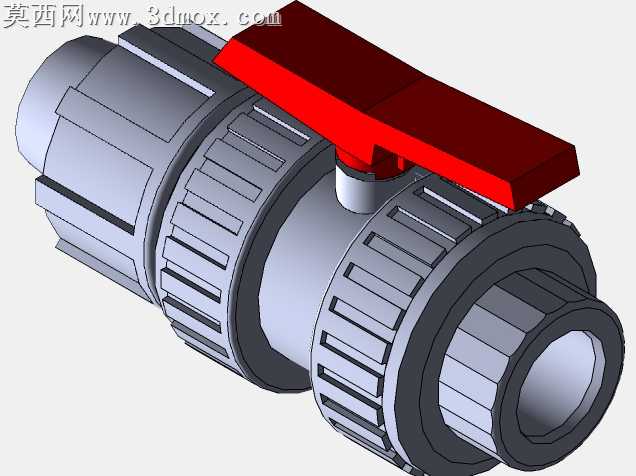

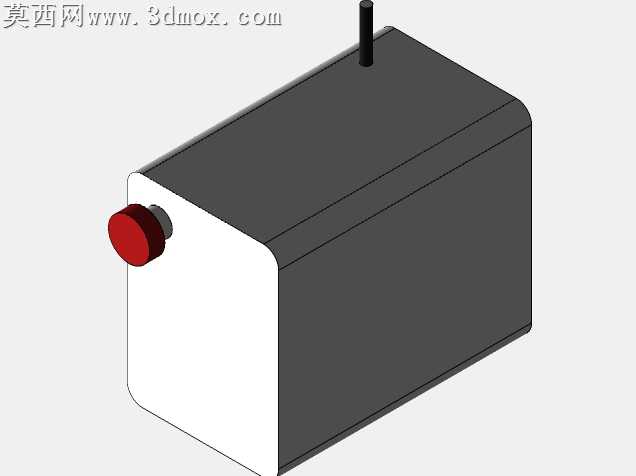

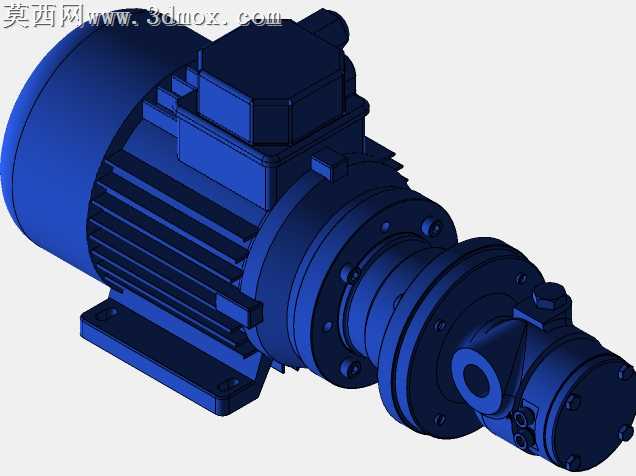

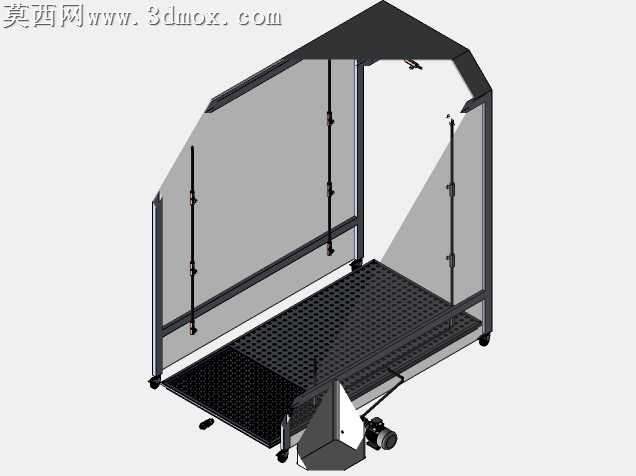

本作品为面向新冠疫情防控场景设计的人员通行净化消毒隧道三维模型，采用SolidWorks完成全参数化建模，同步完成工程图绘制与渲染输出，完整还原设备的全部结构细节与功能逻辑。建模过程中严格遵循人体工程学尺寸规范，将隧道通行净空长度设定为2000mm、通行高度设定为2200mm，适配绝大多数成年人员的直立通行需求，同时预留了随身物品携带的通行空间，避免通行过程中发生剐蹭磕碰。模型整体采用模块化拆分建模思路，将整套设备划分为通道主体框架、底部鞋靴消毒模块、侧面喷雾消杀模块、顶部封闭围护模块、动力供给模块、感应控制模块六大独立子装配体，各模块间通过标准紧固件完成装配约束，既还原了实际生产中的装配逻辑，也为后续的结构修改、参数调整预留了充足的操作空间。材质与渲染环节针对不同部件的实际应用材质做了精准匹配：通道主体承重框架采用哑光磨砂不锈钢材质，还原金属构件的冷色调质感与细微磨砂纹理，凸显设备的耐用性与洁净属性；底部格栅踏板采用冲孔防滑金属板材质，还原孔洞的通透效果与踏板的防滑纹理，同时预留了消毒废液的回流收集通道；喷雾消杀模块的管路、喷嘴采用工程塑料与黄铜材质区分，清晰展示雾化喷嘴的排布位置与喷射角度；动力单元的泵体、电机分别做了铸铁哑光与金属烤漆的材质区分，还原工业动力部件的真实质感；顶部围护采用半透明磨砂PC板材材质，设置了合适的透光与折射参数，既还原围护结构的封闭防护作用，也能清晰展示内部的结构布局。结构设计上充分考虑实际使用的便捷性与安全性：入口位置设置激光感应传感器，可自动识别人员进入状态，联动启动消毒泵组完成喷雾消杀作业，无需人员手动操作，避免接触传播风险；底部设置独立的鞋靴消毒槽，内置消毒海绵与滚轮结构，人员通行时可自动完成鞋底的全面消毒，无需额外停留擦拭；设备底部配置带刹车的万向脚轮，可根据防疫需求灵活调整设备布设位置，适配临时检测点、社区入口、厂区大门等多场景的使用需求；侧面设置独立的设备控制箱，集成电源开关、液位提示、故障报警等功能组件，方便运维人员日常操作与设备检修。整套模型的装配约束完整，无干涉错面问题，所有运动部件均保留了合理的活动自由度，可直接用于运动仿真演示、生产加工参考与方案展示使用，充分平衡了设备的消杀功能、通行效率与使用安全性，适配疫情防控场景下的快速部署、高效消杀的使用需求。
