人员防疫消杀净化通道结构设计

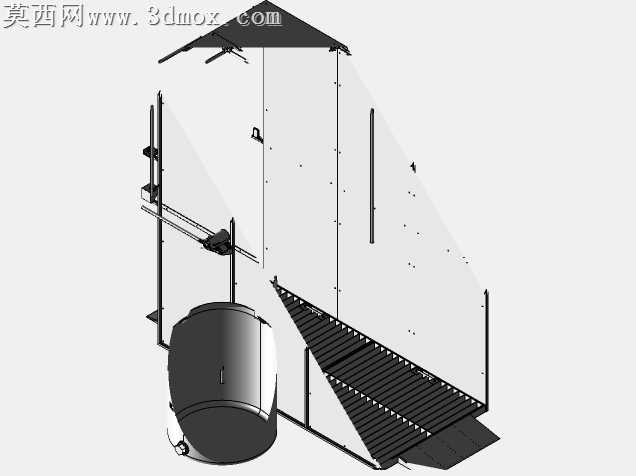

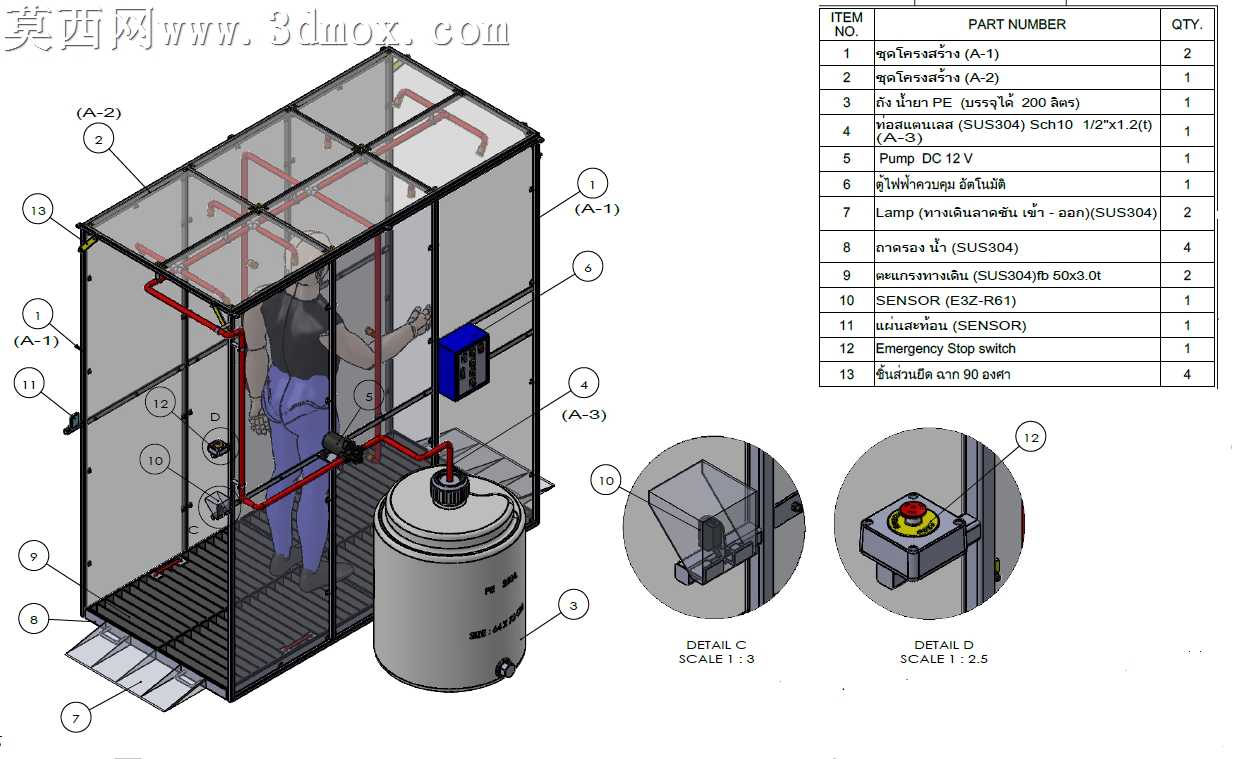

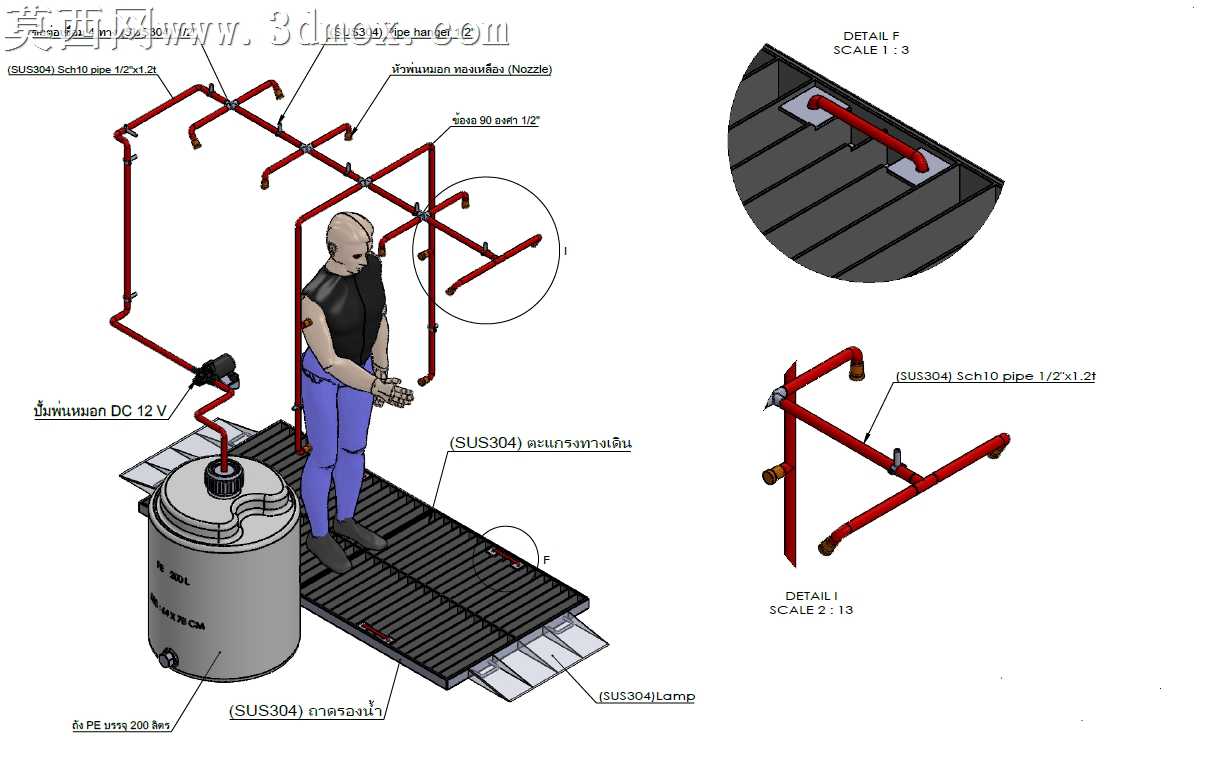

本作品为面向防疫场景的人员消杀净化通道三维设计，整体采用模块化框架式结构搭建，建模过程中优先还原设备的实际使用逻辑与装配关系。主体通道采用铝型材搭配透明围护板材的框架结构，在三维建模阶段对型材拼接节点、围护板安装卡槽做了精准的参数化建模，确保各部件装配无干涉，通道底部设置防滑格栅踏板与入口坡道，建模时对格栅的镂空间隙、坡道的倾斜角度做了符合人体通行习惯的参数设定，兼顾通行安全性与消毒废液的导流收集需求。通道内部沿顶部与侧部布置消杀管路，建模时还原了管路的走向、喷头安装位的排布，确保消杀雾粒可覆盖通行人员的全身区域；侧边集成独立的储液供液单元，储液罐采用立式圆柱结构，建模时细化了罐体液位观察结构、供液泵安装位、管路连接接口的细节，供液泵选用直流12V规格，与管路系统的连接结构做了完整的装配还原。设备的控制与安全部件做了精细化建模，包括侧边的控制电箱、入口与出口位置的人体感应传感器、通道外侧的紧急停止开关，对传感器的感应角度、急停按钮的防护结构、电箱的安装固定位都做了符合工业设计规范的结构还原，同时对两处关键细节做了放大建模展示：一处是传感器与框架的安装固定结构，采用卡箍式连接设计，可灵活调整感应角度；另一处是急停按钮的防护座结构，带防误触保护圈，符合安全设备的设计要求。材质渲染阶段，框架部分赋予哑光金属铝材质，围护板材赋予半透明钢化玻璃材质，消杀管路赋予红色PVC塑料材质区分管路属性，储液罐赋予半透明白色PE材质可直观观察内部液位，传感器与急停部件分别赋予工程塑料与金属按钮材质，踏板格栅赋予防滑镀锌钢材质，整体渲染效果清晰区分各功能部件，直观呈现设备的结构组成与功能分区。设计思路围绕快速部署、安全消杀的核心需求，整体结构采用可快速拆装的模块化设计，无需复杂现场施工即可完成组装，消杀流程采用感应式自动启动，人员进入通道后自动触发供液泵工作，通过管路喷头输出雾化消毒液完成全身消杀，离开后自动停止工作，同时设置急停装置应对突发状况，兼顾使用便捷性与安全性，可适配公共场所、厂区、社区等多场景的人员入场防疫消杀需求。
