适配N20电机的分体式螺丝固定安装支架

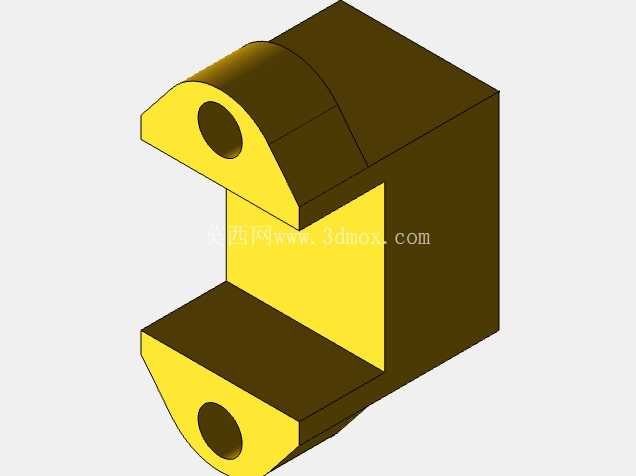

在小型桌面级自动化装置、微型创客项目、小型传动模组的搭建过程中，N20减速电机的固定一直是容易被忽略却直接影响设备运行稳定性的环节，很多从业者在初期搭建时习惯用热熔胶、扎带临时固定电机，运行一段时间后就会出现电机移位、传动齿轮啮合间隙变化、输出轴跳动量超差等问题，尤其是在需要反复正反转、带一定负载的工况下，不可靠的固定方式会直接导致整套机构的传动精度下降，甚至出现齿轮打齿、电机堵转烧毁的情况。这款分体式的N20电机安装支架，就是针对这类小型电机的可靠固定需求设计的，专门适配3D打印的加工工艺，不需要额外的支撑结构就能完成两个分体部件的打印，打印完成后可以直接扣合包裹住N20电机的机身，避免电机在运行过程中出现周向转动或者轴向窜动。

从实际安装的边界条件来看，支架上预留的两个3毫米直径安装孔，是专门匹配常用的M3螺丝规格的，不管是固定在亚克力面板、3D打印的设备机架、还是薄铝板搭建的小型平台上，都可以直接穿入螺丝完成锁紧，不需要额外对安装孔进行二次扩孔或者攻丝处理，两个安装孔的孔位间距经过反复校核，刚好避开N20电机的输出轴位置，锁紧螺丝的时候不会和电机本体、输出轴上的传动件产生干涉。分体式的设计思路其实是兼顾了3D打印的工艺性和后期的电机维护需求，如果采用整体包裹式的结构，打印的时候需要在电机容纳腔的位置添加大量支撑，不仅会增加打印耗材的消耗，拆除支撑的时候还容易刮伤腔体内壁，导致电机装入后出现间隙过大、贴合不紧的问题；分成上下两个部分打印之后，每个部件的结构都是无悬空的规整形态，打印层间结合力更好，部件的结构强度也更高，后期如果需要更换电机，只需要松开固定支架的螺丝，分开两个分体部件就能取出电机，不需要撬动支架本体，避免支架因为反复受力出现开裂。

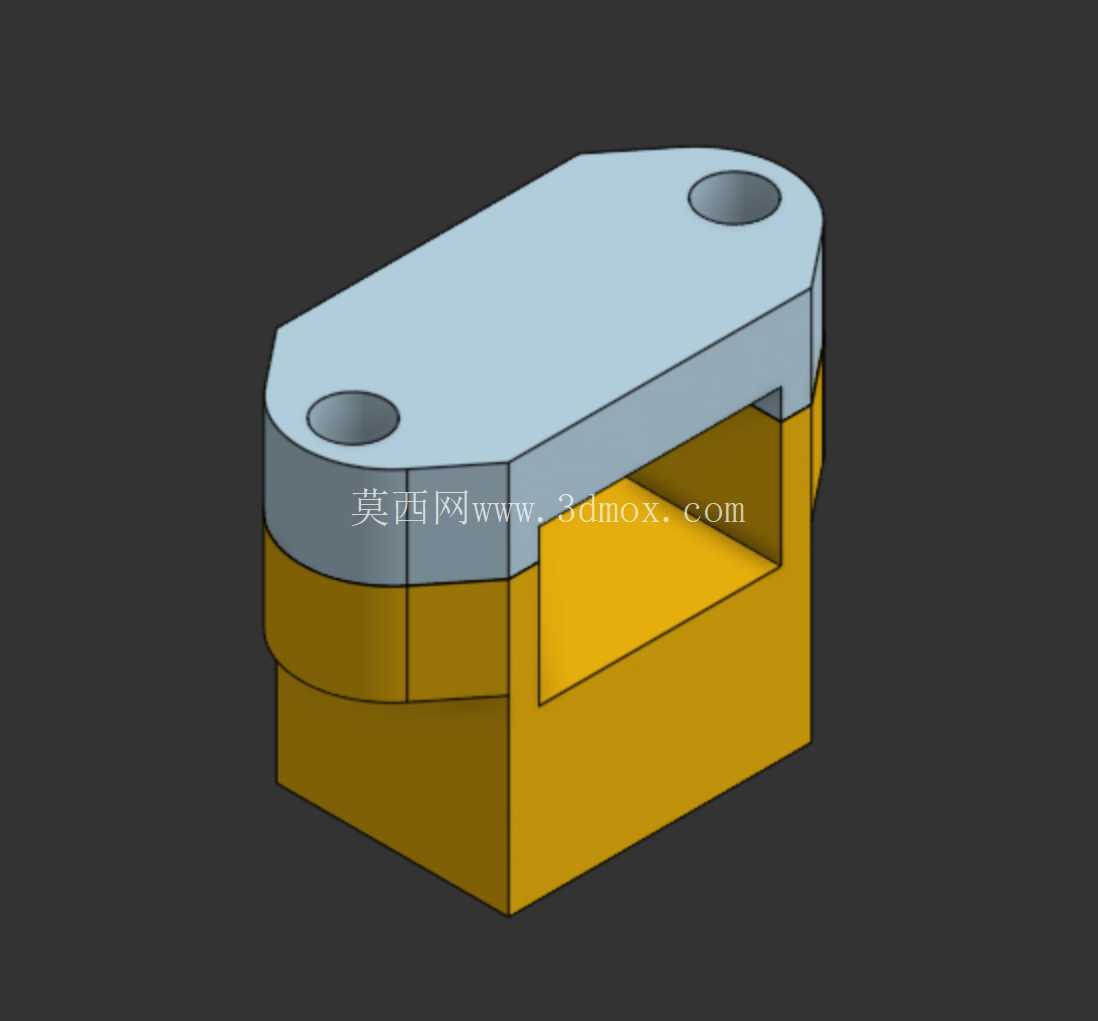

在实际的应用场景里，这类支架可以用在小型自动送料机构的动力端固定，比如桌面级的螺丝排列机、小型标签剥离装置的驱动电机固定，也可以用在创客教育类的小型机器人行走电机固定，或者是小型电动滑台的驱动端限位固定。支架包裹电机的腔体尺寸完全匹配N20电机的标准外形尺寸，内壁和电机外壳的贴合间隙控制在0.1毫米以内，既可以保证电机能够顺利推入腔体，又不会因为间隙过大导致电机运行时产生共振噪音，支架的上部结构刚好覆盖电机的上端面，两个安装孔分布在支架的两端，锁紧之后的压紧力可以均匀作用在电机外壳上，不会出现单侧压紧导致的电机壳体变形问题。很多初次做小型设备设计的工程师容易在电机固定环节犯的错误，就是直接按照电机的外形尺寸画一个整体式的固定座，忽略加工工艺的限制，不管是采用3D打印还是机加工的方式制作，整体式的深腔结构加工难度都更高，而且后期维护更换电机的操作空间很小，这款分体式的结构刚好规避了这些问题，两个部件扣合之后的外形规整，没有突出的尖锐结构，安装在设备内部也不会和周边的走线、其他传动部件产生干涉。

从安装后的受力情况分析，N20电机运行时的输出扭矩不大，但是启动瞬间的反向冲击力会作用在支架上，支架的分体结合面设计成了阶梯式的扣合结构，扣合之后两个部件之间不会出现横向的错位，螺丝锁紧之后的预紧力可以让两个部件紧密贴合，完全可以承受电机正反转切换时的冲击力，不会出现支架开裂或者连接松动的问题。预留的3毫米安装孔是沉孔设计吗？不对，实际结构里是直孔，但是孔位的边缘做了0.2毫米的倒角处理，穿入螺丝的时候不会因为孔口的毛刺导致螺丝无法顺利穿入，对于经常做小型设备迭代的工程师来说，这类标准化的固定支架可以直接套用在不同的项目里，不需要每次都重新设计电机固定结构，能够大幅缩短结构设计的周期，也能减少因为固定结构设计不合理导致的后期调试问题。
